MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6
SAU46861
NOTA
Las revisiones anuales deben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje -o en las
millas, en el Reino Unido-.
A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comenzando por el de los 10000 km (6000 mi).
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos
especiales, así como cualificación técnica.
SAU46910
Cuadro de mantenimiento periódico del sistema de control de emisiones
LECTURA DEL CUENTAKILÓMETROS
COMPROBACIÓN U OPERACIÓN COMPRO-
N.º ELEMENTO DE MANTENIMIENTO
1000 km 10000 km 20000 km 30000 km 40000 kmBACIÓN
(600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi)ANUAL
Línea de
1 * gasolina están agrietados o 333 33
combustible
dañados.

2Bujía33
entre electrodos.
33
3*Válvulas
33
4*Inyección de gasolina33 3 3 3 3
Silenciador y tubo
5 * ra(s) con tornillo están bien 33 3 3 3
de escape
apretadas.

LECTURA DEL CUENTAKILÓMETROS
COMPROBACIÓN U OPERACIÓN COMPRO-
N.º ELEMENTO DE MANTENIMIENTO
1000 km 10000 km 20000 km 30000 km 40000 kmBACIÓN
(600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi)ANUAL
1Filtro de aire33
Filtro de aire de la
2caja de la correa A los 4000 km (2500 mi) y, posteriormente, cada 6000 km (3500 mi)
trapezoidal

3*Freno delanterode líquido y si existe alguna fuga.33 3 3 3 3
Siempre que lleguen al límite de desgaste

4*Freno traserode líquido y si existe alguna fuga.33 3 3 3 3
Siempre que lleguen al límite de desgaste

5*Tubos de frenodañado.333 33
Cada 4 años
6*Ruedas
o dañadas.333 3

dibujo y si está dañado.
7*Neumáticos333 33


8*Cojinetes de rueda
flojos o dañados.333 3
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6
SAU1770C

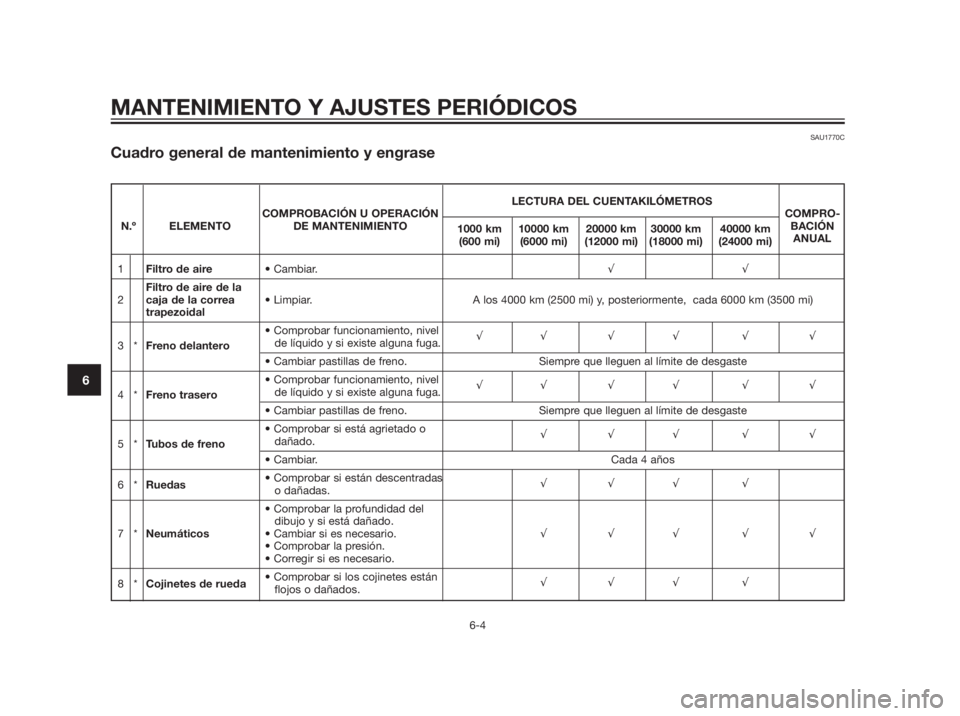

Cuadro general de mantenimiento y engrase

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
LECTURA DEL CUENTAKILÓMETROS
COMPROBACIÓN U OPERACIÓN COMPRO-
N.º ELEMENTO DE MANTENIMIENTO
1000 km 10000 km 20000 km 30000 km 40000 kmBACIÓN
(600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi)ANUAL

9*Cojinetes de tes y si la dirección está dura.33 3 3 3
dirección

jabón de litio.Cada 20000 km (12000 mi)
Fijaciones del
10 * pernos y tornillos estén correcta-333 33
bastidor
mente apretados.
Eje pivote de la
11maneta de freno 333 33
delantero
Eje pivote de la
12maneta de freno 333 33
trasero
Caballete lateral,
13 333 33
caballete central
jabón de litio.
14 *Interruptor del
caballete lateral33 3 3 3 3
15 *Horquilla delantera
existen fugas de aceite.333 3
16 *Conjuntos amorti-
guadoreslos amortiguadores pierden aceite.333 3
3Cuando el indicador de cambio de aceite parpadee
17Aceite de Motor3-6 y 6-10). [4000 km (2500 mi) y, posteriormente, cada 3000 km (1800 mi)]

existen fugas. Cada 3000 km (1800 mi)3

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
6
LECTURA DEL CUENTAKILÓMETROS
COMPROBACIÓN U OPERACIÓN COMPRO-
N.º ELEMENTO DE MANTENIMIENTO
1000 km 10000 km 20000 km 30000 km 40000 kmBACIÓN
(600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi)ANUAL
18 *Tamiz de aceite
del motor3
Sistema de
19 *refrigerante y si existen fugas.333 33refrigeración
Cada 3 años
Aceite de la trans-
2033 3misión final
33 3
21 *Correa trapezoidalCuando el indicador de cambio de la correa trapezoidal parpadee
[cada 20000 km (12000 mi)]
Interruptores de
22 *freno delantero y 33 3 3 3 3
trasero
23Piezas móviles y
cables333 33

juego.
24 *Caja del puño del
acelerador y cableacelerador si es necesario.333 33

acelerador y el cable.
25 *Luces, señales e
interruptores33 3 3 3 3

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
SAU38262
NOTA
Filtro de aire del motor y filtro de aire de la caja de la correa trapezoidal
El filtro de aire del motor de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido
de aceite y, para no dañarlo, no se debe limpiar con aire comprimido.
Si se conduce en lugares especialmente húmedos o polvorientos, el filtro de aire del motor y el filtro de aire de la caja de la
correa trapezoidal se deben cambiar con mayor frecuencia.
Mantenimiento del freno hidráulico
Después de desmontar las bombas de freno y las pinzas, cambie siempre el líquido de frenos. Compruebe regularmente los
niveles de líquido de frenos y llene los depósitos según sea necesario.
Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.
Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.

SAU18740
Desmontaje y montaje del
carenado y el panel
1. Carenado A
2. Panel
1. Panel A
El carenado y el panel que se muestran
más arriba deben desmontarse para
poder realizar algunas de las operaciones
de mantenimiento que se describen en
este capítulo. Consulte este apartadocada vez que necesite desmontar y mon-
tar un carenado o un panel.
SAUS1790
Carenado A
Para desmontar el car
enado
1. Desmonte el panel empujándolo
desde la parte trasera del carenado,
como se muestra.
2. Quite los tornillos y seguidamente des-
monte el carenado como se muestra.
1. Carenado A1. Carenado A
Para montar el carenado
1. Coloque el carenado en su posición
original y apriete los tornillos.
2. Monte el panel empujándolo hacia
adentro.
SAUS2040
Panel A
Para desmontar el panel
1. Abra el asiento. (Véase la página
3-17).
2. Quite los tornillos y seguidamente
extraiga el panel tirando de él hacia
fuera.
NOTA
En el caso de la versión Sport, el respaldo
no se muestra para facilitar la compren-
sión.
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6

Para montar el panel
1. Coloque el panel en su posición ori-
ginal y apriete los tornillos.
2. Cierre el asiento.
SAU19622
Comprobación de la bujía
La bujía es un componente importante del
motor; debe verificarse periódicamente,
de preferencia por un concesionario
Yamaha. El calor y los depósitos de mate-
rial provocan la erosión lenta de cualquier
bujía, por lo que esta debe desmontarse y
verificarse de acuerdo con el cuadro de
mantenimiento periódico y engrase. Ade-
más, el estado de la bujía puede reflejar el
estado del motor.
El aislamiento de porcelana que rodea al
electrodo central de la bujía debe tener un
color canela de tono entre medio y claro
(éste es el color ideal cuando se utiliza el
vehículo normalmente). Si la bujía presen-
ta un color claramente diferente, puede
que el motor no funcione adecuadamen-
te. No trate de diagnosticar usted mismo
estas averías. En lugar de ello, haga revi-
sar el vehículo en un concesionario Yama-
ha.
Si la bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiar-
se.Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma
con una galga y ajustarla al valor especifi-
cado según sea necesario.
1. Distancia entre electrodos de la bujía
Limpie la superficie de la junta de la bujía
y su superficie de contacto; seguidamen-
te elimine toda suciedad de las roscas de
la bujía.
Par de apriete:
Bujía:


Distancia entre electrodos de la
bujía:
0,8–0,9 mm (0,031–0,035 in)
1
ZAUM0037
Bujía especificada:
NGK/DPR8EA-9
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6

NOTA
Si no dispone de una llave dinamométrica
para montar la bujía, una buena estima-
ción del par de apriete correcto es
1/4–1/2 vuelta después de haberla apre-
tado a mano. No obstante, deberá apretar
la bujía con el par especificado tan pronto
como sea posible.SAUS1711
Aceite de motor
Debe comprobar el nivel de aceite del
motor antes de cada utilización. Además,
debe cambiar el aceite según los interva-
los que se especifican en el cuadro de
mantenimiento periódico y engrase y
cuando se encienda la luz indicadora de
servicio.
Para comprobar el nivel de aceite del
motor
1. Coloque el scooter sobre el caballe-
te central. Si está ligeramente incli-
nada hacia un lado, la lectura puede
resultar errónea.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Espere unos minutos hasta que se
asiente el aceite, quite el tapón de
llenado, limpie la varilla de medición,
introdúzcala de nuevo en el orificio
de llenado (sin enroscarla) y extráiga-
la de nuevo para comprobar el nivel
de aceite.
NOTA
El aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
1. Tapón de llenado de aceite del motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
4. Si el aceite del motor se encuentra
por debajo de la marca de nivel míni-
mo, añada una cantidad suficiente
de aceite del tipo recomendado has-
ta el nivel correcto.
5. Introduzca la varilla de medición en
el orificio de llenado de aceite y
seguidamente apriete el tapón.
Para cambiar el aceite del motor
1. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
2. Coloque una bandeja debajo del
motor para recoger el aceite usado.
3. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del cárter.
1
3
2
1
ZAUM0685
MANTENIMIENTO Y AJUSTES PERIÓDICOS
