Page 41 of 82

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
6
HAU1770E
Tabella manutenzione generale e lubrificazione N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1Elemento del filtro
dell’aria√√
2Elemento del filtro
dell’aria del carter
della cinghia trape-
zoidale√√√√
3*Freno anteriore Controllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo.√√√√√√
Sostituire le pastiglie dei freni. Se consumate fino al limite
4*Freno posteriore Controllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo.√√√√√√
Sostituire le pastiglie dei freni. Se consumate fino al limite
5*Tu b i f r e n i Controllare se vi sono fessurazio-
ni o danneggiamenti.
Controllare che la posa e il ser-
raggio siano corretti.√√√√√
Sostituire. Ogni 4 anni
6*Ruote Controllare il disassamento e
danneggiamenti.√√√√
7*Pneumatici Controllare la profondità del batti-
strada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.√√√√√
U5B2H4H0.book Page 4 Wednesday, May 30, 2012 4:42 PM
Page 42 of 82

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
6
8*Cuscinetti delle ruo-
te Controllare che il cuscinetto non
sia allentato o danneggiato.√√√√
9*Cuscinetti dello
sterzo Controllare il gioco dei cuscinetti e
la durezza della sterzo.√√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 20000 km (12000 mi)
10*Fissaggi della parte
ciclistica Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te.√√√√√
11Perno di rotazione
della leva freno an-
teriore Lubrificare con grasso al silicone.√√√√√
12Perno di rotazione
leva freno posterio-
re Lubrificare con grasso al silicone.√√√√√
13Cavalletto laterale,
cavalletto centrale Controllare il funzionamento.
Lubrificare con grasso a base di
sapone di litio.√√√√√
14*Interruttore del ca-
valletto laterale Controllare il funzionamento.√√√√√√
15*Forcella Controllare il funzionamento e
l’assenza di perdite di olio.√√√√
16*Gruppi degli am-
mortizzatori Controllare il funzionamento e
l’assenza di perdite di olio negli
ammortizzatori.√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5B2H4H0.book Page 5 Wednesday, May 30, 2012 4:42 PM
Page 43 of 82
![YAMAHA XCITY 250 2013 Manuale duso (in Italian) MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
17 Olio motore Cambiare. (Vedere pagina 3-2.)√Quando si accende la spia cambio olio [ogni 3000 km (1800 mi)]
Controllare il livello dell’olio e l’as- YAMAHA XCITY 250 2013 Manuale duso (in Italian) MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
17 Olio motore Cambiare. (Vedere pagina 3-2.)√Quando si accende la spia cambio olio [ogni 3000 km (1800 mi)]
Controllare il livello dell’olio e l’as-](/manual-img/51/52511/w960_52511-42.png)
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
17 Olio motore Cambiare. (Vedere pagina 3-2.)√Quando si accende la spia cambio olio [ogni 3000 km (1800 mi)]
Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo.Ogni 3000 km (1800 mi)√
18*Filtrino olio motore√
19*Sistema di raffred-
damento Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo.√√√√√
Cambiare liquido refrigerante. Ogni 3 anni
20Olio della trasmis-
sione finale Controllare l’assenza di perdite di
olio nel veicolo.√√ √
Cambiare.√√√
21*Cinghia trapezoida-
le Sostituire. Ogni 20000 km (12500 mi)
22*Interruttori del freno
anteriore e del freno
posteriore Controllare il funzionamento.√√√√√√
23Parti in movimento
e cavi Lubrificare.√√√√√
24*Manopola accelera-
tore Controllare il funzionamento.
Controllare il gioco della manopo-
la acceleratore e se necessario
regolarlo.
Lubrificare il cavo e il corpo della
manopola.√√√√√
25*Luci, segnali e inter-
ruttori Controllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5B2H4H0.book Page 6 Wednesday, May 30, 2012 4:42 PM
Page 44 of 82
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
HAU18670
NOTA●
Il filtro dell’aria richiede una manutenzione più frequente se si utilizza il mezzo in zone molto umide o polverose.
●
Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e cambiare il liquido dei freni.
Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
U5B2H4H0.book Page 7 Wednesday, May 30, 2012 4:42 PM
Page 45 of 82
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU18712
Rimozione ed installazione delle
carenature e dei pannelli Le carenature ed i pannelli illustrati vanno
tolti per eseguire alcuni dei lavori di manu-
tenzione descritti in questo capitolo. Fare ri-
ferimento a questa sezione tutte le volte che
si deve togliere ed installare una carenatura
o un pannello.
HAUM2221

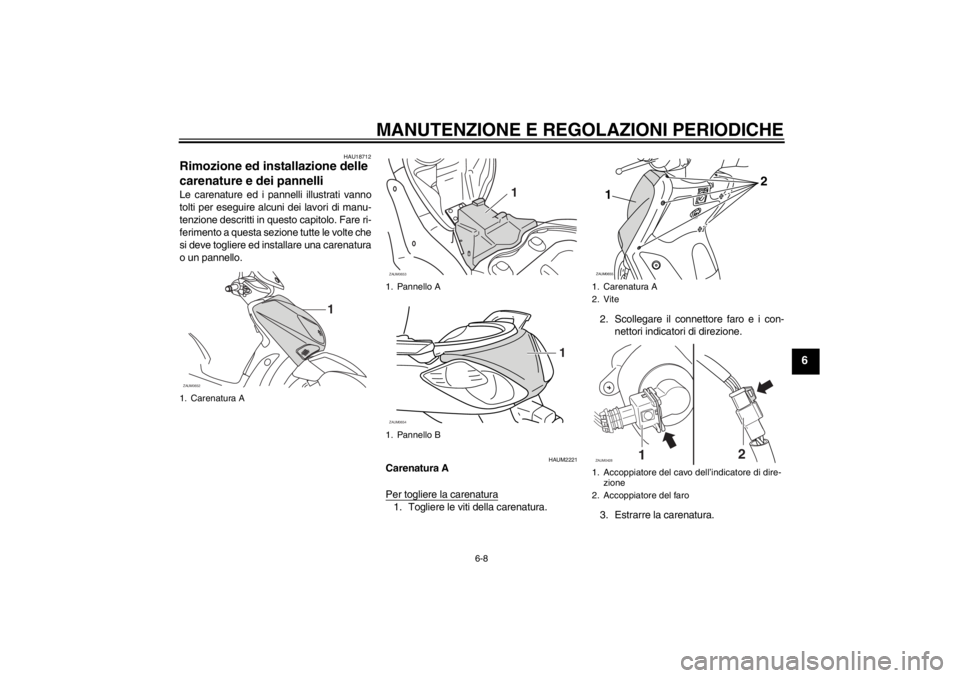

Carenatura A
Per togliere la carenatura1. Togliere le viti della carenatura.2. Scollegare il connettore faro e i con-
nettori indicatori di direzione.
3. Estrarre la carenatura.
1. Carenatura AZAUM0652
1
1. Pannello A
1. Pannello BZAUM0653
1
ZAUM0654
1
1. Carenatura A
2. Vite
1. Accoppiatore del cavo dell’indicatore di dire-
zione
2. Accoppiatore del faroZAUM0655
2
1
12
ZAUM0428
U5B2H4H0.book Page 8 Wednesday, May 30, 2012 4:42 PM
Page 46 of 82

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
Per installare la carenatura1. Collegare il connettore faro e i connet-
tori indicatori di direzione.
2. Posizionare la carenatura nella sua
posizione originaria e poi installare le
viti.
HAU19482
Pannello A
Per togliere il pannello1. Aprire la sella. (Vedere pagina 3-11.)
2. Togliere le viti e poi asportare il pan-
nello come illustrato nella figura.
Per installare il pannelloPosizionare il pannello nella sua posizione
originaria e poi installare le viti.
HAU19210
Pannello B
Per togliere il pannelloTogliere le viti e poi asportare il pannello.
Per installare il pannelloPosizionare il pannello nella sua posizione
originaria e poi installare le viti.
HAU19622
Controllo della candela La candela è un componente importante del
motore che va controllato periodicamente,
preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione della candela,
bisogna smontarla e controllarla in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato della
candela può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale della candela dovrebbe essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente). Se il
colore della candela è nettamente diverso, il
motore potrebbe funzionare in maniera
anomala. Non tentare di diagnosticare pro-
blemi di questo genere. Chiedere invece ad
un concessionario Yamaha di controllare il
veicolo.
Se la candela presenta segni di usura degli
elettrodi e eccessivi depositi carboniosi o di
altro genere, si deve sostituirla.

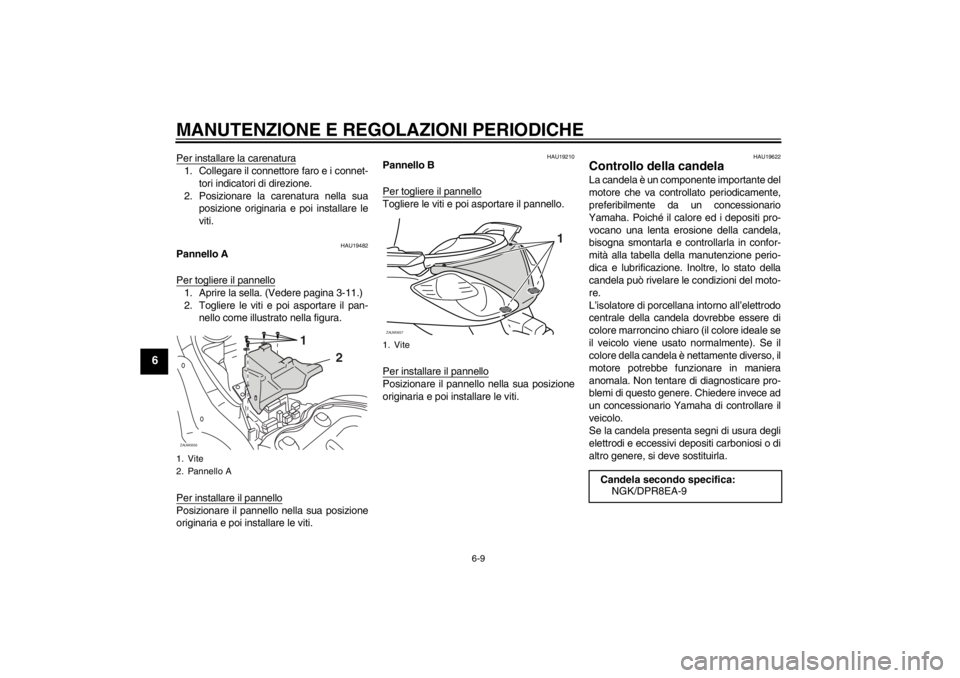

1. Vite
2. Pannello AZAUM0656
1
2
1. ViteZAUM0657
1
Candela secondo specifica:
NGK/DPR8EA-9
U5B2H4H0.book Page 9 Wednesday, May 30, 2012 4:42 PM
Page 47 of 82

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
HAUM1551
Olio motore Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione e quando si accende l’indicato-
re di assistenza.
Per controllare il livello olio motore
1. Posizionare lo scooter sul cavalletto
centrale. Basta una lieve inclinazione
laterale per provocare errori nel con-
trollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere alcuni minuti per dare tem-
po all’olio di depositarsi, togliere il tap-
po riempimento olio, pulire l’astina
livello con un panno, inserirla nel foro
del bocchettone del serbatoio olio
(senza avvitarla) e poi estrarla per
controllare il livello dell’olio.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti livello min. e max.

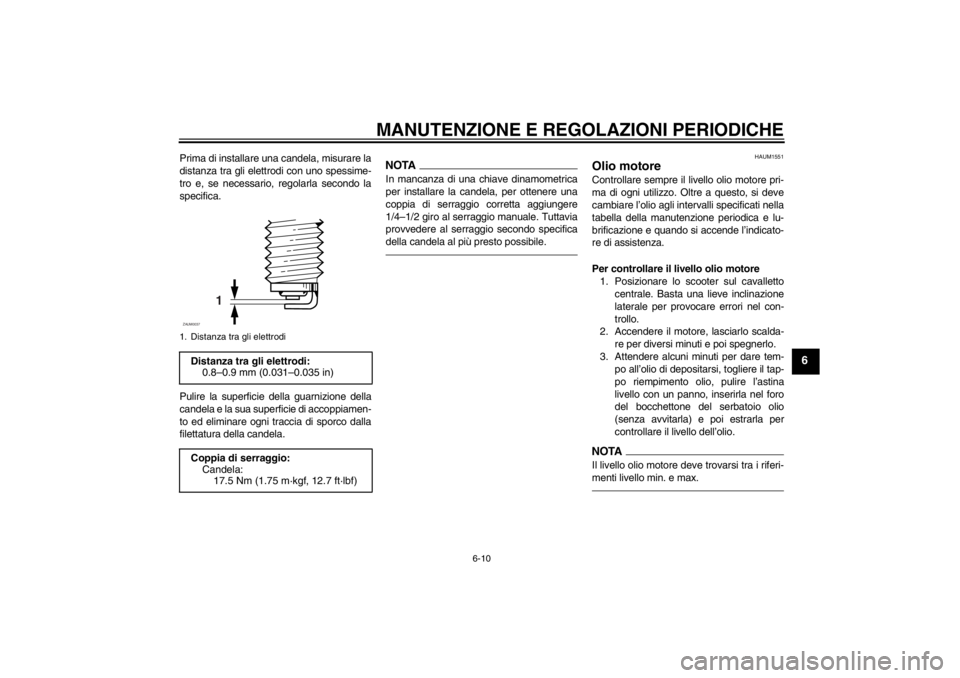

1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio:
Candela:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
1
ZAUM0037
U5B2H4H0.book Page 10 Wednesday, May 30, 2012 4:42 PM
Page 48 of 82

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
5. Inserire l’astina livello nel foro del boc-
chettone del serbatoio olio e poi strin-
gere il tappo riempimento olio.
Per cambiare l’olio motore
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone dre-
naggio olio per scaricare l’olio dal
carter.4. Verificare che la rondella non sia dan-
neggiata e sostituirla se necessario.
5. Installare la rondella e il bullone dre-
naggio olio, quindi stringere il bullone
di drenaggio alla coppia di serraggio
secondo specifica.
NOTAAccertarsi che la rondella sia alloggiata cor-
rettamente.6. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.ATTENZIONE
HCA11670
●
Non utilizzare oli con specifica die-
sel “CD” o oli di qualità superiore a
quella specificata. Inoltre non usare
oli con etichetta “ENERGY CON-
SERVING II” (CONSERVANTE
ENERGIA II) o superiore.
●
Accertarsi che non penetrino corpi
estranei nel carter.

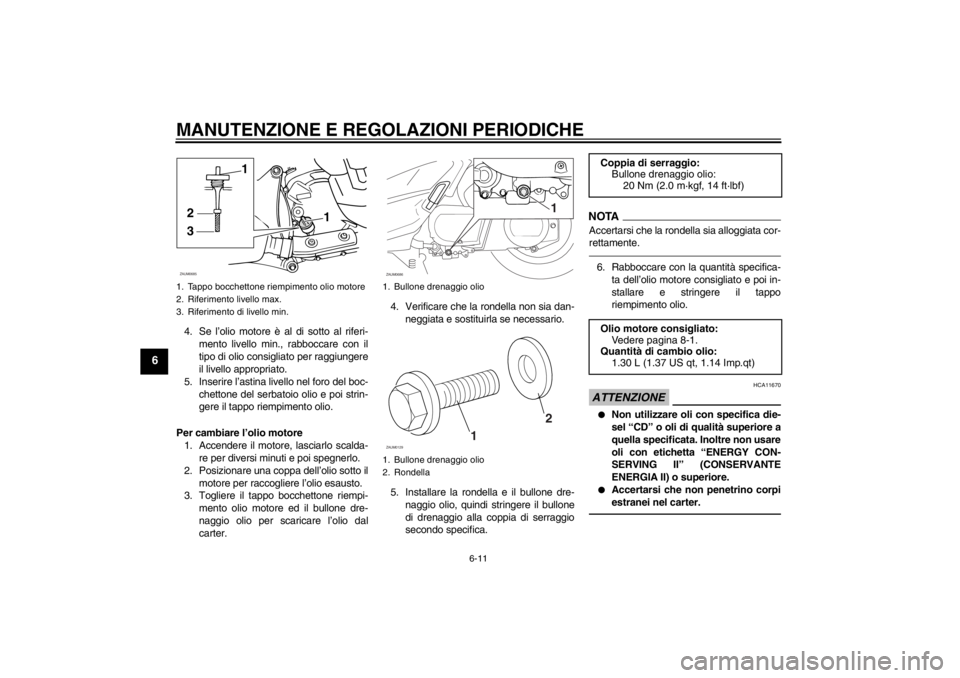

1. Tappo bocchettone riempimento olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1
321ZAUM0685
1. Bullone drenaggio olio
1. Bullone drenaggio olio
2. Rondella
11
ZAUM0686
12
ZAUM0129
Coppia di serraggio:
Bullone drenaggio olio:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di cambio olio:
1.30 L (1.37 US qt, 1.14 Imp.qt)
U5B2H4H0.book Page 11 Wednesday, May 30, 2012 4:42 PM
