INTRODUZIONE
HAU10113
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del VP250, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella progettazione e
nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra VP250 offre. Il Libretto uso e manu-
tenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro scooter, ma indica anche come salvaguar-
dare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il vostro scooter nelle migliori condizioni possibili. Se una volta
letto il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità del
prodotto. In conseguenza di ciò, sebbene questo manuale contenga le informazioni più aggiornate sul prodotto, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra lo scooter e quanto descritto nel manuale. In caso di altre que-
stioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA
HWA12411
Si prega di leggere questo libretto per intero e attentamente prima di utilizzare questo scooter.
U5B2H4H0.book Page 1 Wednesday, May 30, 2012 4:42 PM

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10133
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
*Il prodotto e le specifiche sono soggetti a modifiche senza preavviso.Questo è il simbolo di pericolo. Viene utilizzato per richiamare l’attenzione sui rischi poten-
ziali di infortuni. Osservare tutti i messaggi di sicurezza che seguono questo simbolo per
evitare infortuni o il decesso.
Un’AVVERTENZA indica una situazione pericolosa che, se non evitata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indica speciali precauzioni da prendersi per evitare di danneg-
giare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONENOTA
U5B2H4H0.book Page 1 Wednesday, May 30, 2012 4:42 PM

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAUM1011
VP250
USO E MANUTENZIONE
©2012 della MBK INDUSTRIE
1a edizione, aprile 2012
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
MBK INDUSTRIE.
Stampato in Francia.
U5B2H4H0.book Page 2 Wednesday, May 30, 2012 4:42 PM

INDICEINFORMAZIONI DI SICUREZZA ......1-1
Ulteriori consigli per una guida
sicura ...........................................1-5
DESCRIZIONE ..................................2-1

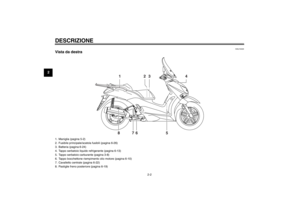

Vista da sinistra ...............................2-1
Vista da destra.................................2-2
Comandi e strumentazione..............2-3
FUNZIONI DEGLI STRUMENTI E
DEI COMANDI....................................3-1
Blocchetto accensione/
bloccasterzo ................................3-1
Spie di segnalazione e spia
d’avvertimento .............................3-2
Tachimetro ......................................3-2
Segnalatore livello carburante ........3-3
Termometro liquido refrigerante .....3-3
Display multifunzione ......................3-4
Interruttori manubrio .......................3-7
Leva freno anteriore .......................3-8
Leva freno posteriore ......................3-8
Tappo serbatoio carburante ...........3-8
Carburante ......................................3-9
Convertitori catalitici .....................3-10
Sella ..............................................3-11
Vani portaoggetti ..........................3-11
Parabrezza ...................................3-13
Regolazione degli assiemi
ammortizzatori ...........................3-13
Portapacchi (se installato) .............3-14Gancio della cinghia
portabagagli .............................. 3-14
Cavalletto laterale ........................ 3-15
Sistema d’interruzione circuito
accensione ................................ 3-15
PER LA VOSTRA SICUREZZA –
CONTROLLI PRIMA
DELL’UTILIZZO................................. 4-1
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA.................... 5-1
Accensione del motore ................... 5-1
Avvio del mezzo ............................. 5-2
Accelerazione e decelerazione ...... 5-2
Frenatura ........................................ 5-3
Consigli per ridurre il consumo
del carburante ............................. 5-3
Rodaggio ........................................ 5-4
Parcheggio ..................................... 5-4
MANUTENZIONE E REGOLAZIONI
PERIODICHE..................................... 6-1
Kit attrezzi ...................................... 6-2
Tabella di manutenzione periodica
per il sistema di controllo
emissioni ..................................... 6-3
Tabella manutenzione generale e
lubrificazione ............................... 6-4
Rimozione ed installazione delle
carenature e dei pannelli ............ 6-8Controllo della candela .................. 6-9
Olio motore .................................. 6-10
Olio trasmissione finale ................ 6-12
Liquido refrigerante ...................... 6-13
Elementi filtranti del filtro aria e del
carter cinghia trapezoidale ....... 6-14
Controllo del gioco della manopola
acceleratore .............................. 6-15
Gioco valvole ............................... 6-16
Pneumatici ................................... 6-16
Ruote in lega ................................ 6-18
Gioco delle leve freno anteriore
e posteriore .............................. 6-18
Controllo delle pastiglie del freno
anteriore e posteriore ............... 6-19
Controllo del livello liquido freni ... 6-20
Sostituzione del liquido freni ........ 6-21
Controllo e lubrificazione dei
cavi ........................................... 6-21
Controllo e lubrificazione della
manopola e del cavo
acceleratore .............................. 6-22
Lubrificazione delle leve freno
anteriore e posteriore ............... 6-22
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale ..................... 6-22
Controllo della forcella ................. 6-23
Controllo dello sterzo ................... 6-24
Controllo dei cuscinetti ruote ....... 6-24
Batteria ........................................ 6-24U5B2H4H0.book Page 1 Wednesday, May 30, 2012 4:42 PM

INDICE
Sostituzione dei fusibili ................. 6-26
Sostituzione di una lampada
faro ............................................ 6-27
Sostituzione di una lampada
indicatore di direzione
anteriore .................................... 6-28
Sostituzione di una lampada
fanalino posteriore/stop oppure
di una lampada indicatore di
direzione posteriore .................. 6-29
Sostituzione della lampada luce
targa .......................................... 6-30
Sostituzione di una lampada luce
di posizione anteriore ................ 6-30
Ricerca ed eliminazione guasti ..... 6-30

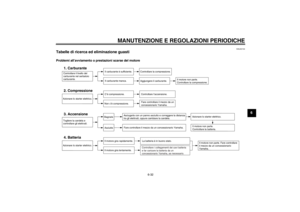

Tabelle di ricerca ed eliminazione
guasti ........................................ 6-32
PULIZIA E RIMESSAGGIO DELLO
SCOOTER.......................................... 7-1
Pulizia ............................................. 7-1
Rimessaggio ................................... 7-3
CARATTERISTICHE TECNICHE ...... 8-1
INFORMAZIONI PER I
CONSUMATORI.................................9-1
Numeri d’identificazione ................. 9-1
U5B2H4H0.book Page 2 Wednesday, May 30, 2012 4:42 PM

1-1
1
INFORMAZIONI DI SICUREZZA
HAU1026A
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro scooter.
Gli scooter sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida cor-
rette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo scooter.
Il conducente deve:●
Ricevere informazioni complete da
una fonte competente su tutti gli aspet-
ti del funzionamento dello scooter.
●
Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto uso
e manutenzione.
●
Ricevere un addestramento qualificato
nelle tecniche di guida corrette ed in si-
curezza.
●
Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche.
●
Non utilizzare mai uno scooter senza
essere stati addestrati o istruiti ade-
guatamente. Seguire un corso di ad-
destramento. I principianti dovrebbero
essere addestrati da un istruttore qua-
lificato. Contattare un concessionario
di scooter autorizzato per informazioni
sui corsi di addestramento più vicini.
Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggiamen-
ti del mezzo. Vedere pagina 4-1 per l’elenco
dei controlli prima dell’utilizzo.
●
Questo scooter è stato progettato per
trasportare il pilota ed un passeggero.
●
La causa prevalente di incidenti tra au-
tomobili e scooter è che gli automobili-
sti non vedono o identificano gli
scooter nel traffico. Molti incidenti sono
stati provocati da automobilisti che non
avevano visto lo scooter. Quindi ren-dersi ben visibili sembra aver un ottimo
effetto riducente dell’eventualità di
questo tipo di incidenti.
Pertanto:
Indossare un giubbotto con colori
brillanti.
Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per gli scooter.
Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.
Mai eseguire interventi di manuten-
zione su uno scooter senza disporre
di conoscenze adeguate. Contatta-
re un concessionario di scooter au-
torizzato per ricevere informazioni
sulla manutenzione base dello sco-
oter. Alcuni interventi di manuten-
zione possono essere eseguiti solo
da personale qualificato.
●
Molti incidenti coinvolgono piloti ine-
sperti. In effetti, molti dei piloti coinvolti
in incidenti non possiedono nemmeno
una patente di guida valida.
Accertarsi di essere qualificati, e
prestare il proprio scooter soltanto a
piloti esperti.
U5B2H4H0.book Page 1 Wednesday, May 30, 2012 4:42 PM
