2013 YAMAHA XCITY 250 display

INDICEINFORMAZIONI DI SICUREZZA ......1-1
Ulteriori consigli per una guida
sicura ...........................................1-5
DESCRIZIONE ..................................2-1
Vista da sinistra ...............................2-1
Vista da destra.................................2-2
Comandi e strumentazione..............2-3
FUNZIONI DEGLI STRUMENTI E
DEI COMANDI....................................3-1
Blocchetto accensione/
bloccasterzo ................................3-1
Spie di segnalazione e spia
d’avvertimento .............................3-2
Tachimetro ......................................3-2
Segnalatore livello carburante ........3-3
Termometro liquido refrigerante .....3-3
Display multifunzione ......................3-4
Interruttori manubrio .......................3-7
Leva freno anteriore .......................3-8
Leva freno posteriore ......................3-8
Tappo serbatoio carburante ...........3-8
Carburante ......................................3-9
Convertitori catalitici .....................3-10
Sella ..............................................3-11
Vani portaoggetti ..........................3-11
Parabrezza ...................................3-13
Regolazione degli assiemi
ammortizzatori ...........................3-13
Portapacchi (se installato) .............3-14Gancio della cinghia
portabagagli .............................. 3-14
Cavalletto laterale ........................ 3-15
Sistema d’interruzione circuito
accensione ................................ 3-15
PER LA VOSTRA SICUREZZA –
CONTROLLI PRIMA
DELL’UTILIZZO................................. 4-1
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA.................... 5-1
Accensione del motore ................... 5-1
Avvio del mezzo ............................. 5-2
Accelerazione e decelerazione ...... 5-2
Frenatura ........................................ 5-3
Consigli per ridurre il consumo
del carburante ............................. 5-3
Rodaggio ........................................ 5-4
Parcheggio ..................................... 5-4
MANUTENZIONE E REGOLAZIONI
PERIODICHE..................................... 6-1
Kit attrezzi ...................................... 6-2
Tabella di manutenzione periodica
per il sistema di controllo
emissioni ..................................... 6-3
Tabella manutenzione generale e
lubrificazione ............................... 6-4
Rimozione ed installazione delle
carenature e dei pannelli ............ 6-8Controllo della candela .................. 6-9
Olio motore .................................. 6-10
Olio trasmissione finale ................ 6-12
Liquido refrigerante ...................... 6-13
Elementi filtranti del filtro aria e del
carter cinghia trapezoidale ....... 6-14
Controllo del gioco della manopola
acceleratore .............................. 6-15
Gioco valvole ............................... 6-16
Pneumatici ................................... 6-16
Ruote in lega ................................ 6-18
Gioco delle leve freno anteriore
e posteriore .............................. 6-18
Controllo delle pastiglie del freno
anteriore e posteriore ............... 6-19
Controllo del livello liquido freni ... 6-20
Sostituzione del liquido freni ........ 6-21
Controllo e lubrificazione dei
cavi ........................................... 6-21
Controllo e lubrificazione della
manopola e del cavo
acceleratore .............................. 6-22
Lubrificazione delle leve freno
anteriore e posteriore ............... 6-22
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale ..................... 6-22
Controllo della forcella ................. 6-23
Controllo dello sterzo ................... 6-24
Controllo dei cuscinetti ruote ....... 6-24
Batteria ........................................ 6-24U5B2H4H0.book Page 1 Wednesday, May 30, 2012 4:42 PM

DESCRIZIONE
2-3
2
HAU10430
Comandi e strumentazione
PUSHOPEN
12 3456 789
1. Leva freno posteriore (pagina 3-8)
2. Interruttori sul lato sinistro del manubrio (pagina 3-7)
3. Scomparto portaoggetti anteriore (pagina 3-11)
4. Display tachimetro/multifunzione (pagina 3-2/3-4)
5. Gancio della cinghia portabagagli (pagina 3-14)
6. Blocchetto accensione/bloccasterzo (pagina 3-1)
7. Interruttore impugnatura destra (pagina 3-7)
8. Manopola acceleratore (pagina 6-15)9. Leva freno anteriore (pagina 3-8)
U5B2H4H0.book Page 3 Wednesday, May 30, 2012 4:42 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
HAUM1471
Segnalatore livello carburante Il segnalatore livello carburante indica la
quantità di carburante contenuta nel serba-
toio carburante. Man mano che il livello car-
burante scende, l’ago si sposta verso la
lettera “E” (vuoto). Quando il carburante che
resta nel serbatoio raggiunge circa 2.7 L
(0.72 US gal, 0.60 Imp.gal), la spia livello
carburante si accende ed il display multifun-
zione passa automaticamente alla modalità
“Trip/Fuel” (contachilometri parziale riserva
carburante). (Vedere pagina 3-4.) Quando
ciò si verifica, effettuare il rifornimento il più
presto possibile.
NOTANon permettere al serbatoio carburante di
svuotarsi completamente.
HAU12173
Termometro liquido refrigerante Con la chiave sulla posizione di “ ”, il ter-
mometro liquido refrigerante indica la tem-
peratura del liquido refrigerante. La
temperatura del liquido refrigerante varia a
seconda delle variazioni climatiche e del ca-
rico del motore. Se la lancetta raggiunge o
entra nella zona rossa, arrestare il veicolo e
lasciare raffreddare il motore. (Vedere pagi-
na 6-33.)ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-
re se si sta surriscaldando.
1. Indicatore del livello del carburante
2. Spia livello carburante1
2ZAUM0638
1. Zona rossa
1
ZAUM0639
U5B2H4H0.book Page 3 Wednesday, May 30, 2012 4:42 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAUM2740

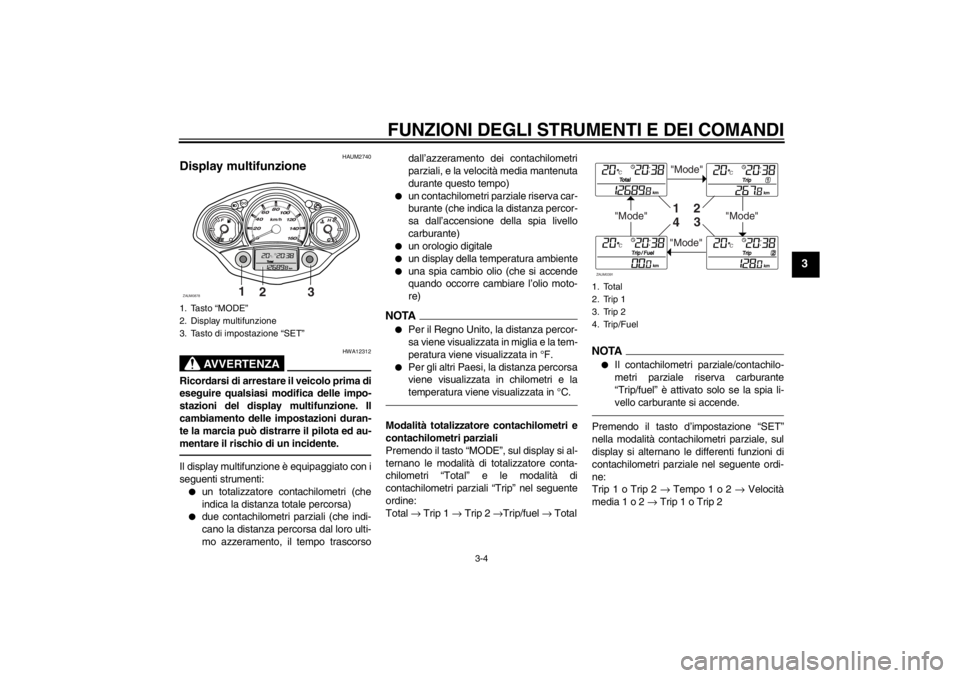

Display multifunzione
AVVERTENZA
HWA12312
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-
mentare il rischio di un incidente.Il display multifunzione è equipaggiato con i
seguenti strumenti:●
un totalizzatore contachilometri (che
indica la distanza totale percorsa)
●
due contachilometri parziali (che indi-
cano la distanza percorsa dal loro ulti-
mo azzeramento, il tempo trascorsodall’azzeramento dei contachilometri
parziali, e la velocità media mantenuta
durante questo tempo)
●
un contachilometri parziale riserva car-
burante (che indica la distanza percor-
sa dall’accensione della spia livello
carburante)
●
un orologio digitale
●
un display della temperatura ambiente
●
una spia cambio olio (che si accende
quando occorre cambiare l’olio moto-
re)
NOTA●
Per il Regno Unito, la distanza percor-
sa viene visualizzata in miglia e la tem-
peratura viene visualizzata in °F.
●
Per gli altri Paesi, la distanza percorsa
viene visualizzata in chilometri e la
temperatura viene visualizzata in °C.
Modalità totalizzatore contachilometri e
contachilometri parziali
Premendo il tasto “MODE”, sul display si al-
ternano le modalità di totalizzatore conta-
chilometri “Total” e le modalità di
contachilometri parziali “Trip” nel seguente
ordine:
Total → Trip 1 → Trip 2 →Trip/fuel → Total
NOTA●
Il contachilometri parziale/contachilo-
metri parziale riserva carburante
“Trip/fuel” è attivato solo se la spia li-
vello carburante si accende.
Premendo il tasto d’impostazione “SET”
nella modalità contachilometri parziale, sul
display si alternano le differenti funzioni di
contachilometri parziale nel seguente ordi-
ne:
Trip 1 o Trip 2 → Tempo 1 o 2 → Velocità
media 1 o 2 → Trip 1 o Trip 2
1. Tasto “MODE”
2. Display multifunzione
3. Tasto di impostazione “SET”
1
2
3
ZAUM0878
1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
"Mode"
"Mode"
"Mode"
"Mode"1
2
3
4
ZAUM0391
U5B2H4H0.book Page 4 Wednesday, May 30, 2012 4:42 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
Se si accende la spia livello carburante (Ve-
dere pagina 3-3.), il display passerà auto-
maticamente alla modalità “Trip/fuel”,
contachilometri parziale riserva carburante,
ed inizierà a conteggiare la distanza percor-
sa a partire da quel punto. In quel caso, pre-
mendo il tasto d’impostazione “MODE” si
commuta il display tra le varie modalità con-
tachilometri parziale e totalizzatore conta-
chilometri nel seguente ordine:
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuelPer azzerare un contachilometri parziale,
selezionarlo premendo il tasto “MODE” e
poi premere il tasto d’impostazione “SET”
per almeno un secondo. Se non si azzera
manualmente il contachilometri parziale ri-
serva carburante, esso si azzererà automa-
ticamente e il display tornerà alla modalità
precedente dopo il rifornimento e una per-
correnza di 5 km (3 mi).

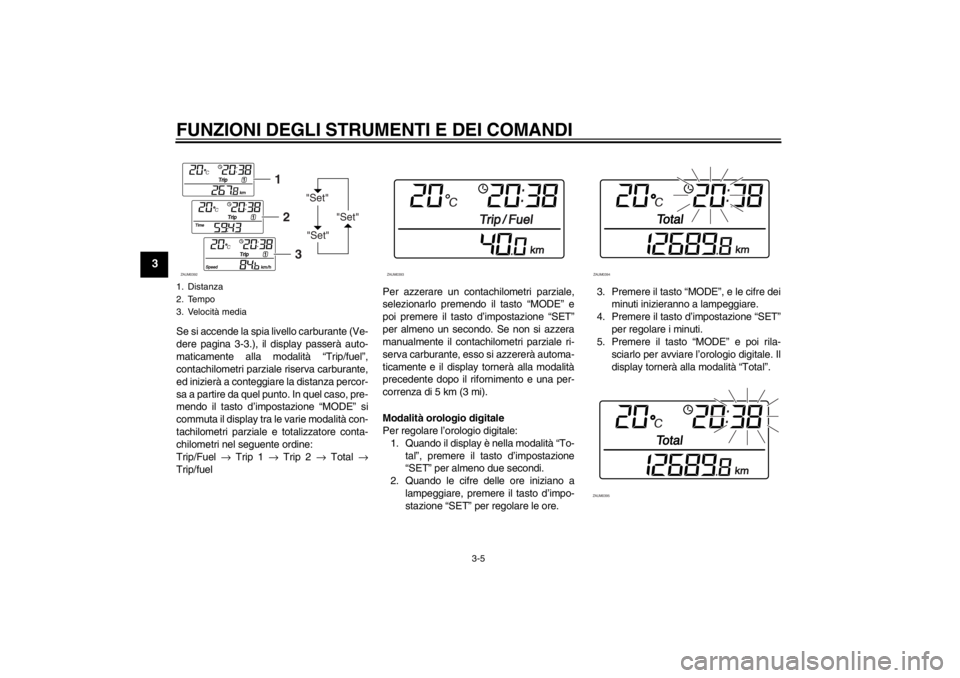

Modalità orologio digitale
Per regolare l’orologio digitale:
1. Quando il display è nella modalità “To-
tal”, premere il tasto d’impostazione
“SET” per almeno due secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto d’impo-
stazione “SET” per regolare le ore.3. Premere il tasto “MODE”, e le cifre dei
minuti inizieranno a lampeggiare.
4. Premere il tasto d’impostazione “SET”
per regolare i minuti.
5. Premere il tasto “MODE” e poi rila-
sciarlo per avviare l’orologio digitale. Il
display tornerà alla modalità “Total”.1. Distanza
2. Tempo
3. Velocità media
"Set"
"Set""Set"
12
3
ZAUM0392
ZAUM0393
ZAUM0394ZAUM0395
U5B2H4H0.book Page 5 Wednesday, May 30, 2012 4:42 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3

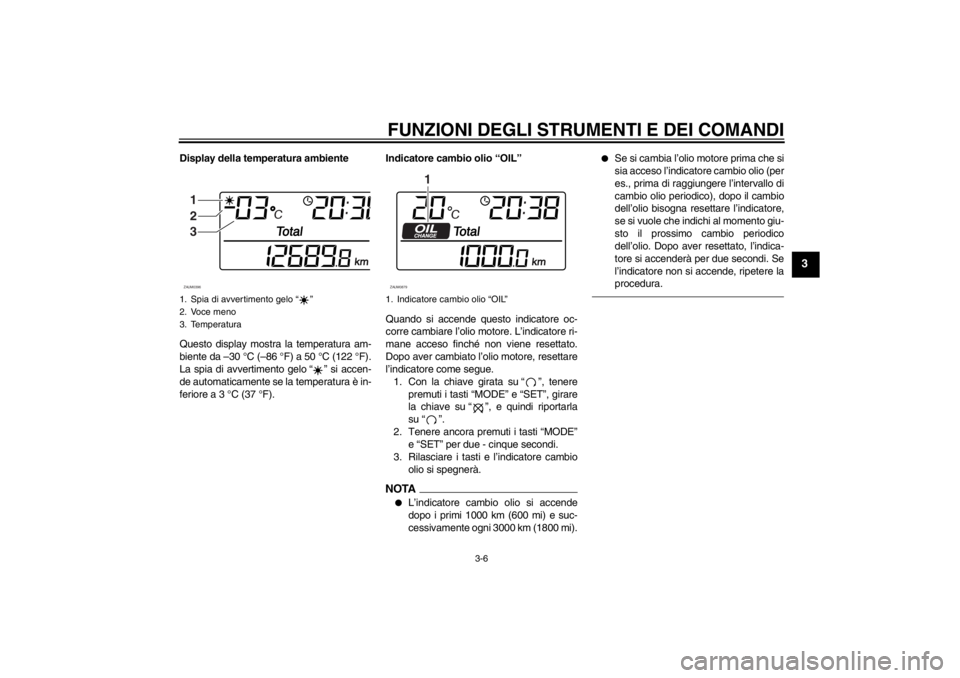

Display della temperatura ambiente
Questo display mostra la temperatura am-
biente da –30 °C (–86 °F) a 50 °C (122 °F).
La spia di avvertimento gelo “ ” si accen-
de automaticamente se la temperatura è in-
feriore a 3 °C (37 °F).Indicatore cambio olio “OIL”
Quando si accende questo indicatore oc-
corre cambiare l’olio motore. L’indicatore ri-
mane acceso finché non viene resettato.
Dopo aver cambiato l’olio motore, resettare
l’indicatore come segue.
1. Con la chiave girata su “ ”, tenere
premuti i tasti “MODE” e “SET”, girare
la chiave su “ ”, e quindi riportarla
su “ ”.
2. Tenere ancora premuti i tasti “MODE”
e “SET” per due - cinque secondi.
3. Rilasciare i tasti e l’indicatore cambio
olio si spegnerà.
NOTA●
L’indicatore cambio olio si accende
dopo i primi 1000 km (600 mi) e suc-
cessivamente ogni 3000 km (1800 mi).
●
Se si cambia l’olio motore prima che si
sia acceso l’indicatore cambio olio (per
es., prima di raggiungere l’intervallo di
cambio olio periodico), dopo il cambio
dell’olio bisogna resettare l’indicatore,
se si vuole che indichi al momento giu-
sto il prossimo cambio periodico
dell’olio. Dopo aver resettato, l’indica-
tore si accenderà per due secondi. Se
l’indicatore non si accende, ripetere la
procedura.
1. Spia di avvertimento gelo “ ”
2. Voce meno
3. Temperatura1
2
3ZAUM0396
1. Indicatore cambio olio “OIL”
1
ZAUM0879
U5B2H4H0.book Page 6 Wednesday, May 30, 2012 4:42 PM

INDICE ANALITICO
AAccelerazione e decelerazione............... 5-2
Accensione del motore ........................... 5-1
Assiemi ammortizzatori, regolazione .... 3-13
Avvio del mezzo ..................................... 5-2BBatteria ................................................. 6-24
Blocchetto accensione/bloccasterzo ...... 3-1CCandela, controllo................................... 6-9
Caratteristiche tecniche .......................... 8-1
Carburante.............................................. 3-9
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carenature e pannelli, rimozione e
installazione.......................................... 6-8
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione ..................... 6-22
Cavalletto laterale ................................. 3-15
Cavi, controllo e lubrificazione .............. 6-21
Commutatore luce abbagliante/
anabbagliante ....................................... 3-7
Consigli per una guida sicura ................. 1-5
Convertitori catalitici ............................. 3-10
Cuscinetti ruote, controllo ..................... 6-24DDisplay, multifunzione ............................. 3-4EElementi filtranti del filtro aria e del
carter cinghia trapezoidale ................. 6-14
Etichetta modello .................................... 9-1FForcella, controllo ................................. 6-23
Frenatura ................................................ 5-3Fusibili, sostituzione .............................. 6-26
GGancio della cinghia portabagagli ......... 3-14
Gioco della manopola acceleratore,
controllo .............................................. 6-15
Gioco delle leve freno anteriore e
posteriore ............................................ 6-18
Gioco valvole......................................... 6-16IInformazioni di sicurezza......................... 1-1
Interruttore avviamento ........................... 3-7
Interruttore dell’avvisatore acustico......... 3-7
Interruttore indicatori di direzione ............ 3-7
Interruttori manubrio ................................ 3-7KKit attrezzi ............................................... 6-2LLampada fanalino posteriore/stop
oppure di una lampada indicatore di
direzione posteriore, sostituzione ....... 6-29
Lampada faro, sostituzione ................... 6-27
Lampada indicatore di direzione
(anteriore), sostituzione ...................... 6-28
Lampada luce di posizione anteriore,
sostituzione ......................................... 6-30
Lampada luce targa, sostituzione ......... 6-30
Leva freno, anteriore ............................... 3-8
Leva freno, posteriore ............................. 3-8
Leve freno, lubrificazione ...................... 6-22
Liquido freni, sostituzione...................... 6-21
Liquido refrigerante ...............................6-13
Livello liquido freni, controllo ................. 6-20
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-22
Manutenzione e lubrificazione,
periodica ............................................... 6-4
Manutenzione, sistema di controllo
emissioni............................................... 6-3NNumeri d’identificazione.......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio motore ........................................... 6-10
Olio trasmissione finale......................... 6-12PParabrezza ........................................... 3-13
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-19
Pneumatici ............................................ 6-16
Portapacchi (se installato) .................... 3-14
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1RRicerca ed eliminazione guasti ............. 6-30
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-4
Ruote .................................................... 6-18SSegnalatore livello carburante ................ 3-3
Sella ...................................................... 3-11
Sistema d’interruzione circuito
accensione ......................................... 3-15
Spia guasto motore................................. 3-2
Spia indicatore di direzione..................... 3-2
U5B2H4H0.book Page 1 Wednesday, May 30, 2012 4:42 PM
