ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
GAU10977
System der Wegfahrsperre Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes programmiert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten:
einem Schlüssel zur Code-Neupro-
grammierung (mit rotem Bügel)

zwei Standardschlüss eln (mit schwar-
zen Bügeln), die mit den neuen Codes
programmiert werden können

einem Transponder (welcher im
Hauptschlüssel zur Neuprogrammie-
rung eingebaut ist)

einer Wegfahrsperren-Einheit

ein ECU

einer Wegfahrsperre n-Kontrollleuchte
(Siehe Seite 3-4.)
Mit dem Hauptschlüsse l (roter Bügel) kön-
nen die Standardschlüssel (schwarzer Bü-
gel) programmiert werden. Da die
Programmierung ein schwieriges Verfahren
ist, sind das Fahrzeug und alle drei Schlüs-
sel zu einer Yamaha-Fachwerkstatt zu brin-
gen, um sie dort programmieren zu lassen.
Den Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden. Zum
Fahren immer einen Standardschlüssel be-
nutzen.
ACHTUNG
GCA11821

DEN HAUPTSCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VER-
LIEREN! WURDE ER VERLOREN,
WENDEN SIE SICH UNVERZÜG-
LICH AN IHREN HÄNDLER! Wenn
der Hauptschlüssel zur Neupro-
grammierung verloren wurde, kön-
nen die Standardschlüssel nicht
mehr programmiert werden. Zwar
können die übrig gebliebenen Stan-
dardschlüssel noch zum Starten
des Fahrzeugs verwendet werden, wenn jedoch eine Neuprogrammie-
rung erforderlich wird (z. B. ein neu-
er Standardschlüssel wird
gebraucht oder alle Schlüssel sind
verloren gegangen), muss das ge-
samte Wegfahrsperren-System er-
setzt werden. Deshalb ist es
äußerst empfehlenswert immer ei-
nen der programmierten Standard-
schlüssel zum Fahren zu
verwenden und den Hauptschlüs-
sel an einem sicheren Ort aufzube-
wahren.

Die Schlüssel nicht in Wasser tau-
chen.

Die Schlüssel vor extrem hohen
Temperaturen schützen.

Die Schlüssel keinen starken Mag-
netfeldern aussetzen (dies beinhal-
tet, ist aber nicht begrenzt auf
Produkte wie Laut
sprecher, usw.).

Die Schlüssel nicht in die Nähe von
Gegenständen legen, die elektri-
sche Signale übertragen.

Keine schweren Gegenstände auf
die Schlüssel legen.

Die Schlüssel nicht nachschleifen
oder sonst wie verändern.

Den Kunststoffteil der Schlüssel
nicht zerlegen.

Keine zwei Schlüssel eines Weg-

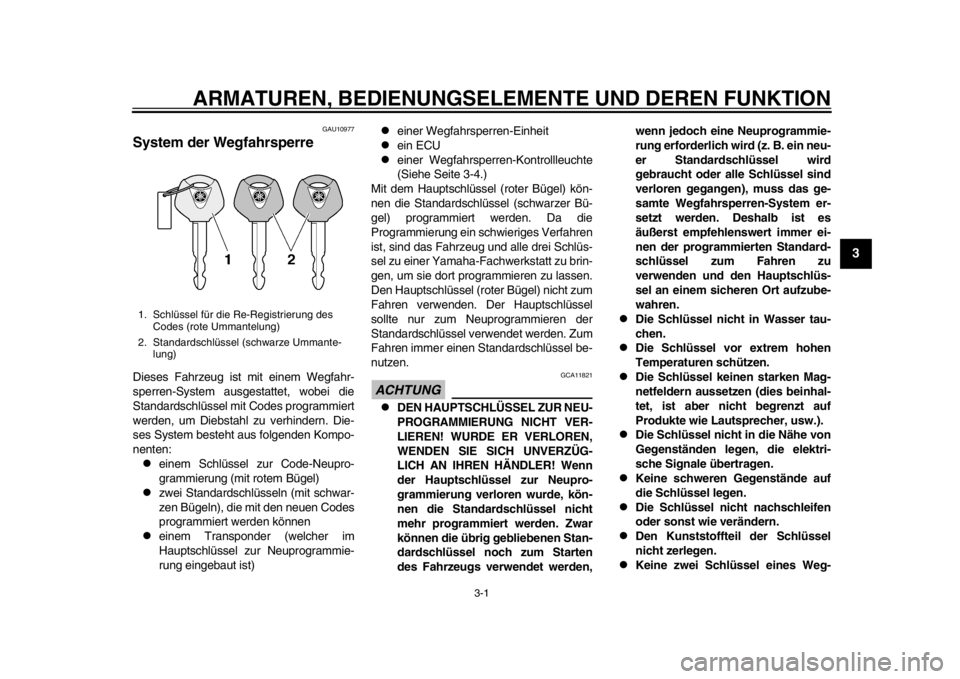

1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze Ummante- lung)
59C-9-G1.book 1 ページ ２０１２年７月３日　火曜日　午後３時４２分

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
1
23
4
5
6
7
8
9
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.

Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.

Schlüssel andere r Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungenverursachen können.
GAU10472
Zünd-/Lenkschloss Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-den.
GAU10560

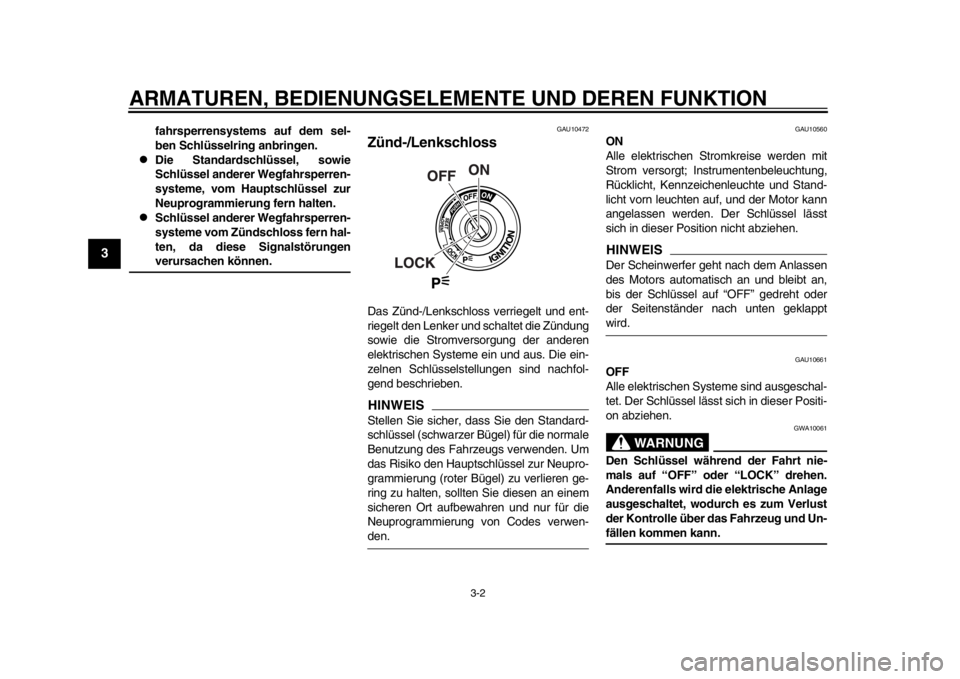

ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeic henleuchte und Stand-
licht vorn leuchten auf, und der Motor kann
angelassen werden. Der Schlüssel lässt
sich in dieser Position nicht abziehen.HINWEISDer Scheinwerfer geht nach dem Anlassen
des Motors automatisch an und bleibt an,
bis der Schlüssel auf “OFF” gedreht oder
der Seitenständer nach unten geklapptwird.
GAU10661
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt si ch in dieser Positi-
on abziehen.
WARNUNG
GWA10061
Den Schlüssel währ end der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodur ch es zum Verlust
der Kontrolle über das Fahrzeug und Un-fällen kommen kann.
59C-9-G1.book 2 ページ ２０１２年７月３日　火曜日　午後３時４２分

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
234
5
6
7
8
9
GAU10684
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nachlinks drehen.
2. Den Schlüssel in Stellung “OFF” hin- eindrücken, gedrückt halten und dann
auf “LOCK” drehen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Schlüssel hineindrücken, gedrückt hal-
ten und dann auf “OFF” drehen.
GAU34341
(Parken)
Der Lenker ist verriegelt, das Rücklicht, die
Kennzeichenbeleuchtung und das vordere
Standlicht sind an. Die Warnblinkanlage
und die Blinker können eingeschaltet wer-
den, aber alle anderen elektrischen Anla-
gen sind ausgeschaltet. Der Schlüssel lässt
sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA11020
Die Parkposition nicht über einen länge-
ren Zeitraum verwenden, andernfallskönnte sich die Batterie entladen.
GAU49392
Kontroll- und Warnleuchten
GAU11030
Blinker-Kontrollleuchten “ ” und “ ”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11080
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-

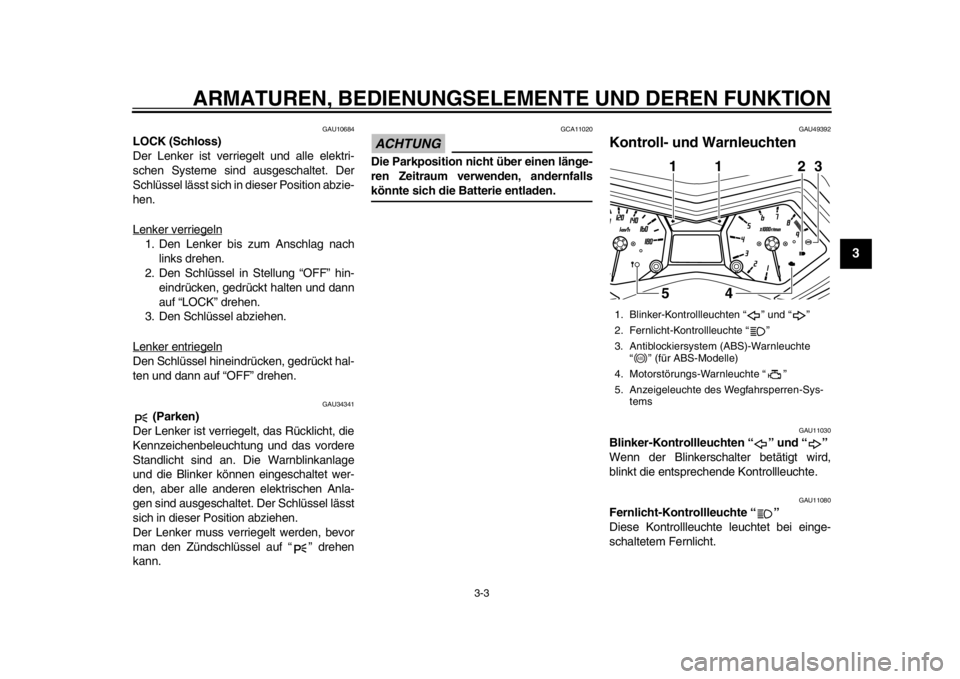

schaltetem Fernlicht.1. Blinker-Kontrollleuchten “ ” und “ ”
2. Fernlicht-Kontrollleuchte “ ”
3. Antiblockiersystem (ABS)-Warnleuchte “ ” (für ABS-Modelle)
4. Motorstörungs-Warnleuchte “ ”
5. Anzeigeleuchte des Wegfahrsperren-Sys- tems
1
541
1
2
3
ABS
59C-9-G1.book 3 ページ ２０１２年７月３日　火曜日　午後３時４２分

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
1
23
4
5
6
7
8
9
GAU43023
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn ein elektrischer Überwachungskreis
des Motors nicht korrekt arbeitet. Lassen
Sie in diesem Fall die Stromkreis-Prüfein-
richtung von einer Yamaha-Fachwerkstatt
überprüfen.
Der elektrische Stromk reis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.HINWEISDiese Warnleuchte leuchtet auf, wenn der
Schlüssel in die Stellung “ON” gedreht und
der Starterschalter gedrückt wird, damitwird jedoch keine Störung angezeigt.
GAU53990
ABS-Warnleuchte “ ” (für ABS-Model-
le)
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn der Schlüssel auf “ON”
gedreht wird, und sie erlischt, sobald eine
Geschwindigkeit von 10 km/h (6 mi/h) oder höher erreicht ist.
Wenn die ABS-Warnleuchte:

nicht aufleuchtet, wenn der Schlüssel
auf “ON” gedreht wird

während der Fahrt aufleuchtet oder
blinkt

nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
Das ABS und arbeitet möglicherweise nicht
korrekt. Tritt eine der oben genannten Be-
dingungen auf, lassen Sie das System so-
bald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen. (Nähe-
re Angaben zur Funktionsweise des Anti-
blockiersystems siehe Seite 3-16.)WARNUNG
GWA16040
Wenn die ABS-Warnleuchte nicht er-
lischt, sobald eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht ist,
oder wenn die Warnleuchte während der
Fahrt aufleuchtet oder blinkt, wechselt
das Bremssystem auf den konventionel-
len Bremsvorgang. In jedem dieser ge-
nannten Fälle, oder wenn die
Warnleuchte überhaupt nicht aufleuch-
tet, bremsen Sie mit besonderer Vor-
sicht, um ein mögliches Blockieren der
Räder während einer Notbremsung zu
vermeiden. Lassen Sie das das Brems- system und die Stromkreise sobald wie
möglich von einer Yamaha-Fachwerk-
statt überprüfen.HINWEIS
Wird der Starterschalter bei laufendem
Motor gedrückt, leuchtet die
ABS-Warnleuchte leuchtet auf. Dies
ist jedoch keine Fehlfunktion.

Es kann vorkommen, dass die
ABS-Warnleuchte aufleuchtet wenn
der Roller auf dem Hauptständer steht
und der Motor hochgedreht wird, damitwird jedoch keine Störung angezeigt.
GAU38624
Anzeigeleuchte des Wegfahrsper-
ren-Systems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die Anzei-
geleuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht wird,
oder wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
ABS
59C-9-G1.book 4 ページ ２０１２年７月３日　火曜日　午後３時４２分

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
234
5
6
7
8
9
um anzuzeigen, dass das Wegfahrsper-
ren-System aktiviert ist. Nach 24 Stunden
hört die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-12.)
GAU11601
Geschwindigkeitsmesser Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Ge-
schwindigkeitsmessers zur Prüfung des
elektrischen Stromkreises einmal über den
ganzen Geschwindigkeitsbereich und kehrt
dann wieder zurück auf Null.
GAU11872
Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.ACHTUNG
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.Roter Bereich: 8250 U/min und darüber

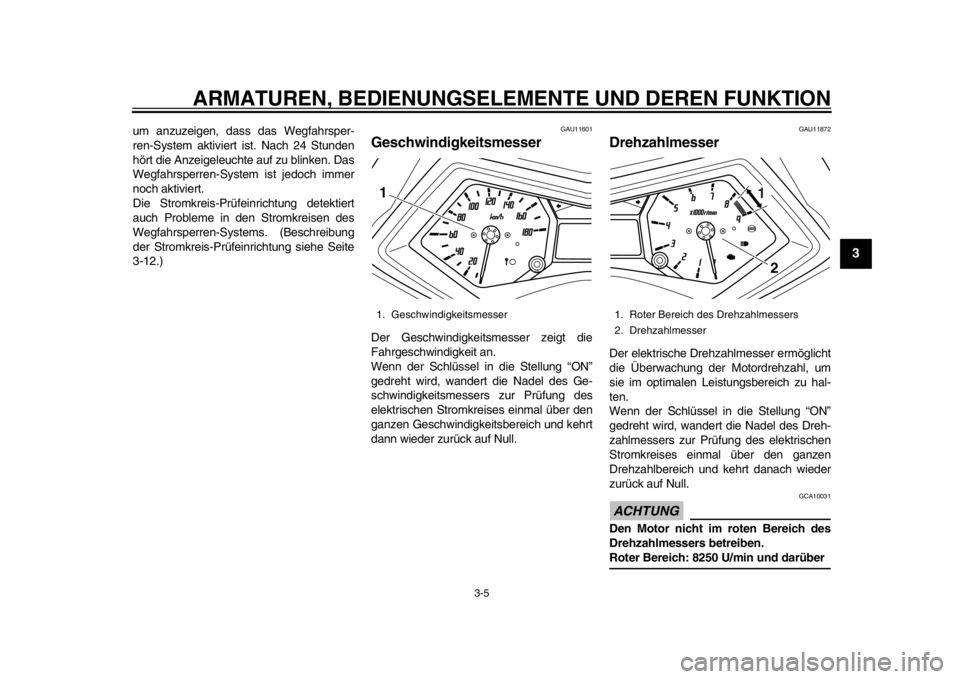

1. Geschwindigkeitsmesser1
1. Roter Bereich des Drehzahlmessers
2. Drehzahlmesser
21
59C-9-G1.book 5 ページ ２０１２年７月３日　火曜日　午後３時４２分

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
1
23
4
5
6
7
8
9
GAU52242
Multifunktionsanzeige
WARNUNG
GWA12312
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsanzeige vorge-
nommen werden, muss das Fahrzeug im
Stillstand sein. Werden Einstellungen
während der Fahrt vorgenommen, kann
dies den Fahrer ablenken und die Unfall-gefahr erhöhen.Die Multifunktionsanzeige beinhaltet:

einen Kraftstoffmesser

einen Kühlflüssigkeitstemperatur-An-zeiger

einen Kilometerzähler

zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)

einen Reservekilometerzähler (zeigt
die gefahrenen Kilometer ab einer
Tankanzeige von ca. 3.0 L (0.79 US gal,
0.66 Imp.gal))

eine Stromkreis-Prüfeinrichtung

eine Uhr

einen Umgebungstemperatur-Anzei-
ger

eine Kraftstoffver
brauchs-Anzeige
(durchschnittlicher und momentaner
Verbrauchswert)

einen Ölwechsel-Kilometerzähler
(zeigt die seit dem letzten Motoröl-
wechsel gefahrenen Kilometer an)

ein Keilriemenwechsel-Kilometerzäh-
ler (zeigt die seit dem letzten Keilrie-
menwechsel gefahrenen Kilometer
an)
HINWEIS
Bitte beachten Sie, dass der Schlüssel
zuerst in die Stellung “ON” gedreht
werden muss, bevor Sie den linken
und rechten Einstellknopf benutzen
können.

Um die Stromkreise zu überprüfen,
werden beim Drehen des Schlüssels
1. Linker Einstellknopf
2. Kraftstoffmesser
3. Reserve-Warnanzeige “ ”
4. Kilometerzähler
5. Kühlflüssigkeitstemperatur-Warnanzeige “”
6. Kühlflüssigkeitstemperatur-Anzeiger
7. Rechter Einstellknopf
23
4
56
11
7
1. Tageskilometerzähler/Reservekilometer- zähler
2. Umgebungstemperatur/ durchschnittlicher
Kraftstoffverbrauch/momentaner Kraft-
stoffverbrauch
1. Uhr
211
59C-9-G1.book 6 ページ ２０１２年７月３日　火曜日　午後３時４２分

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
234
5
6
7
8
9
auf “ON” zunächst alle Display-Seg-
mente der Multifunktionsanzeige der
Reihe nach aufleuchten und dann wie-der erlöschen.

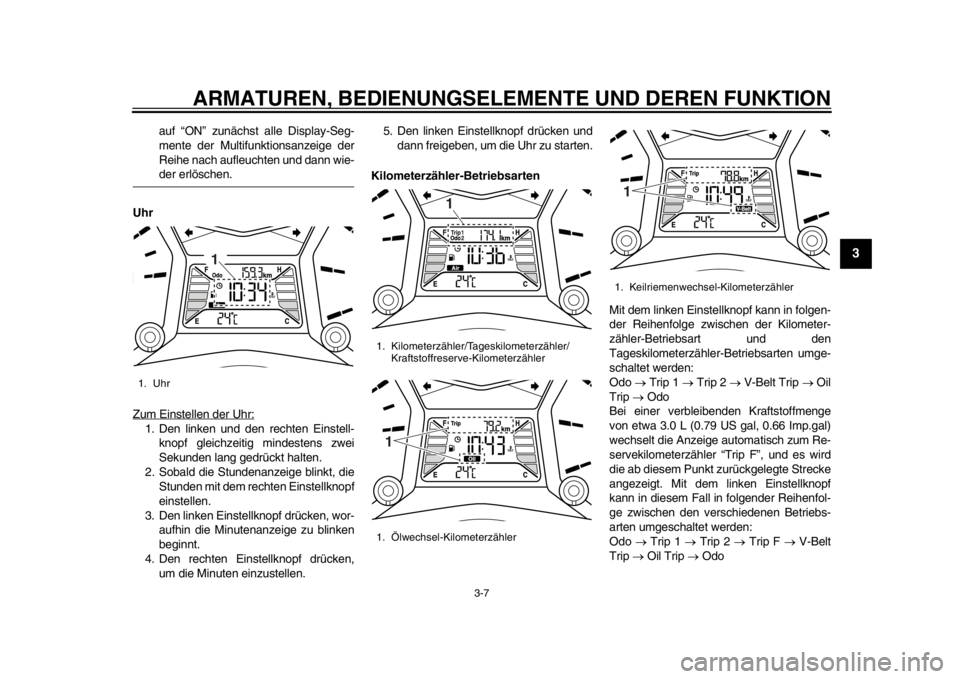

Uhr
Zum Einstellen der Uhr:
1. Den linken und den rechten Einstell- knopf gleichzeitig mindestens zwei
Sekunden lang gedrückt halten.
2. Sobald die Stundenanzeige blinkt, die Stunden mit dem rechten Einstellknopf
einstellen.
3. Den linken Einstellknopf drücken, wor- aufhin die Minutenanzeige zu blinken
beginnt.
4. Den rechten Einstellknopf drücken, um die Minuten einzustellen. 5. Den linken Einstellknopf drücken und
dann freigeben, um die Uhr zu starten.
Kilometerzähler-Betriebsarten
Mit dem linken Einstellknopf kann in folgen-
der Reihenfolge zwischen der Kilometer-
zähler-Betriebsart und den
Tageskilometerzähler-Betriebsarten umge-
schaltet werden:
Odo  Trip 1  Trip 2  V-Belt Trip  Oil
Trip  Odo
Bei einer verbleibenden Kraftstoffmenge
von etwa 3.0 L (0.79 US gal, 0.66 Imp.gal)
wechselt die Anzeige automatisch zum Re-
servekilometerzähler “Trip F”, und es wird
die ab diesem Punkt zurückgelegte Strecke
angezeigt. Mit dem linken Einstellknopf
kann in diesem Fall in folgender Reihenfol-
ge zwischen den verschiedenen Betriebs-
arten umgeschaltet werden:
Odo  Trip 1  Trip 2  Trip F  V-Belt
Trip  Oil Trip  Odo1. Uhr
1
1. Kilometerzähler/Tageskilometerzähler/
Kraftstoffreserve-Kilometerzähler
1. Ölwechsel-Ki lometerzähler
1
1
1. Keilriemenwechsel-Kilometerzähler1
59C-9-G1.book 7 ページ ２０１２年７月３日　火曜日　午後３時４２分

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
1
23
4
5
6
7
8
9
Zum Zurücksetzen eines Tageskilometer-
zählers den linken Einstellknopf drücken,
bis “Trip F”, “Trip 1” oder “Trip 2” angezeigt
wird. Während “Trip F”, “Trip 1” oder “Trip 2”
angezeigt wird, den linken Einstellknopf
mindestens eine Sekunde lang gedrückt
halten. Falls der Reservekilometerzähler
nicht manuell zurückgestellt wird, geschieht
dies automatisch, sobald nach dem Tanken
weitere 5 km (3 mi) gefahren wurden.HINWEISDie Anzeige kann, nachdem Sie den linken
Einstellknopf gedrückt haben, nicht wiederzurück auf “Trip F” geschaltet werden.
Kraftstoffmesser
Wenn der Schlüssel in der Stellung “ON”
steht, zeigt der Kraftstoffmesser die Kraft-stoffmenge im Kraftsto
fftank an. Die Anzahl
der Display-Segmente nimmt mit abneh-
mendem Kraftstoffvorrat in Richtung “E”
(leer) ab. Wenn der Kraftstoffstand das un-
tere Segment in der Nähe von “E”, erreicht
hat, blinken die Reserve-Warnanzeige, “F”,
“E” und das untere Segment auf. Sobald
wie möglich auftanken.
Kühlflüssigkeitste mperatur-Anzeiger
Mit dem Schlüssel in Stellung “ON” zeigt die
Kühlflüssigkeitstemperatur-Anzeige die
Temperatur der Kühlflüssigkeit an. Die
Kühlflüssigkeitstemperatur des Motors än-
dert sich mit der Wetterlage und der Motor-
last. Blinken das obere Segment, “H”, “C”
und die Kühlflüssigkeitstemperatur-Warn-
anzeige auf, das Fahrzeug anhalten und
den Motor abkühlen lassen. (Siehe
Seite 6-38.)
ACHTUNG
GCA10021
Den Motor bei Überhitzung nicht weiterlaufen lassen.
Ölwechsel-Intervallanzeige “Oil”
Die Ölwechsel-Intervallanzeige blinkt, wenn
das Motoröl gewechselt werden muss. Die-

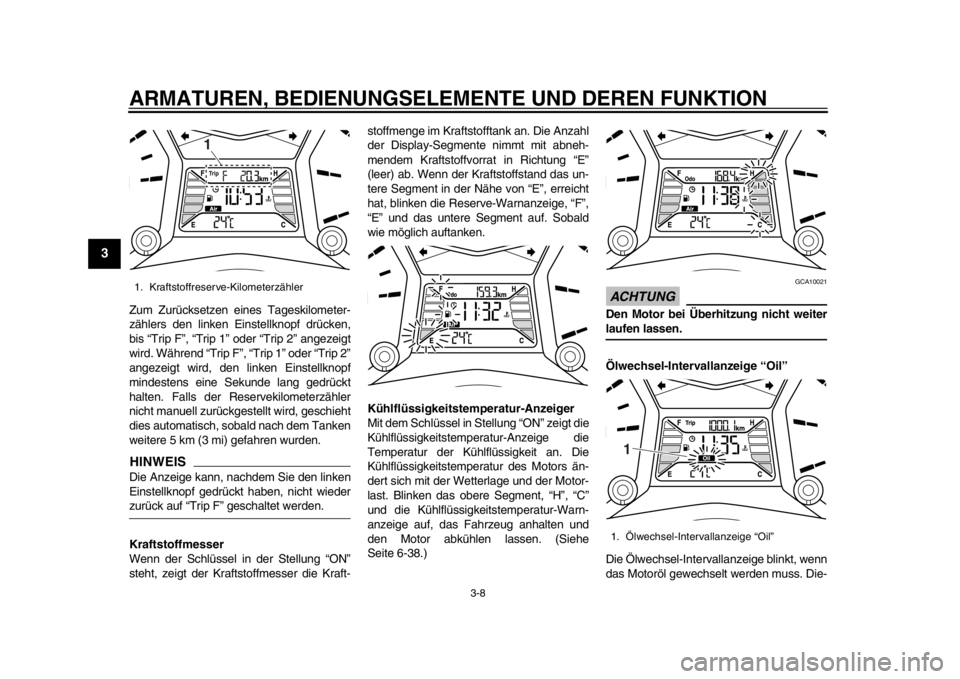

1. Kraftstoffreserve-Kilometerzähler
1
1. Ölwechsel-Intervallanzeige “Oil”1
59C-9-G1.book 8 ページ ２０１２年７月３日　火曜日　午後３時４２分
