2013 Peugeot Partner Tepee Handleiding (in Dutch)

159
SNEL WEER OP WE
G
7

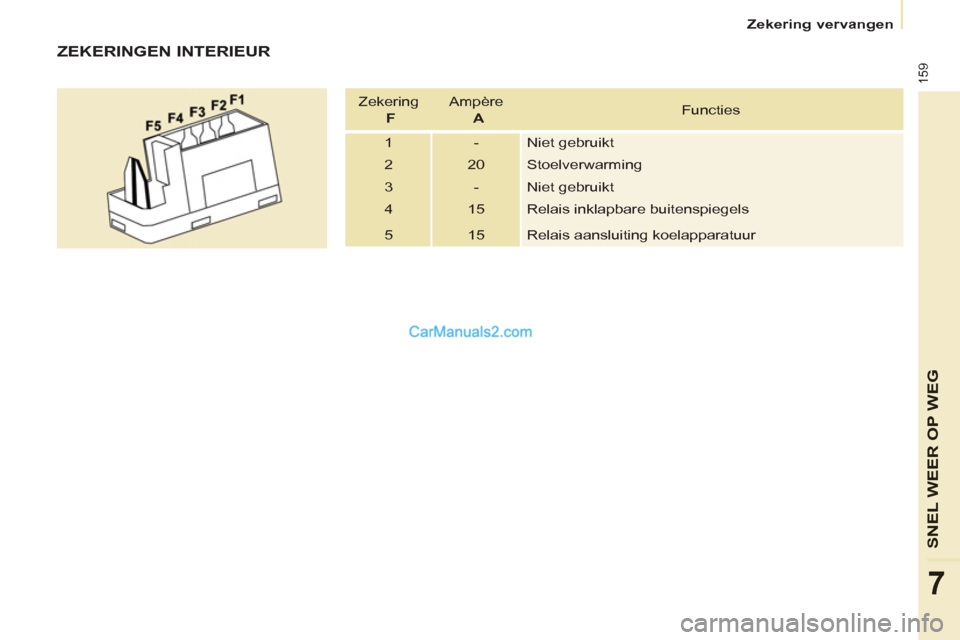

Zekering vervangen



ZEKERINGEN INTERIEUR

Zekering
F
Ampère
A
Functies
1 - Niet gebruikt
2 20 Stoelverwarming
3 - Niet gebruikt
4 15 Relais inklapbare buitenspiegels
5 15 Relais aansluiting koelapparatuur

160


Zekering vervangen



ZEKERINGEN ONDER DE
MOTORKAP
Maak de zekeringkast open en kantel
deze omlaag om bij de zekeringen te
komen. Zekering
F
Ampère
A
Functie
1 20 Motormanagement
2 15 Claxon
3 10 Pomp ruitensproeiers voor en achter
4 20 Pomp koplampsproeiers
5 15 Motorcomponenten
6 10 Sensor verdraaiing stuurwiel, ESC
7 10 Rempedaalschakelaar, schakelaar koppelingspedaal
8 25 Startmotor
9 10 Motor koplampverstelling, parkeerhulpcomputer
10 30 Motorcomponenten
11 40 Niet gebruikt
12 30 Ruitenwissers
13 40 Intelligente servicecentrale (BSI)
14 30 Pomp
15 10 Grootlicht rechts
16 10 Grootlicht links
17 15 Dimlicht rechts
18 15 Dimlicht links

161
SNEL WEER OP WE
G
7

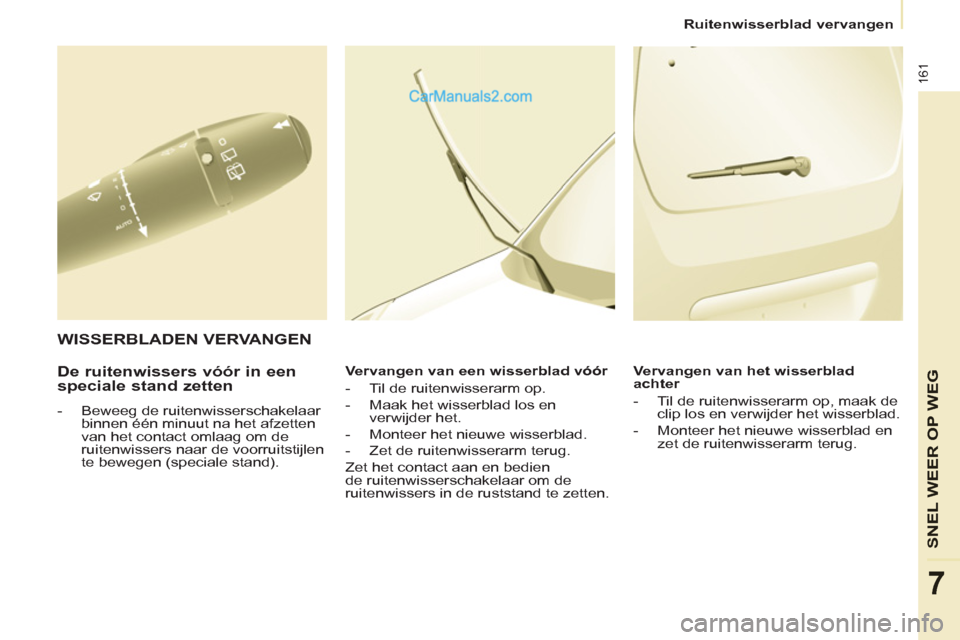

Ruitenwisserblad vervangen



De ruitenwissers vóór in een
speciale stand zetten


- Beweeg de ruitenwisserschakelaar
binnen één minuut na het afzetten
van het contact omlaag om de
ruitenwissers naar de voorruitstijlen
te bewegen (speciale stand).
Vervangen van een wisserblad vóór


- Til de ruitenwisserarm op.

- Maak het wisserblad los en
verwijder het.

- Monteer het nieuwe wisserblad.

- Zet de ruitenwisserarm terug.
Zet het contact aan en bedien
de ruitenwisserschakelaar om de
ruitenwissers in de ruststand te zetten.
Vervangen van het wisserblad
achter


- Til de ruitenwisserarm op, maak de
clip los en verwijder het wisserblad.

- Monteer het nieuwe wisserblad en
zet de ruitenwisserarm terug.



WISSERBLADEN VERVANGEN

162

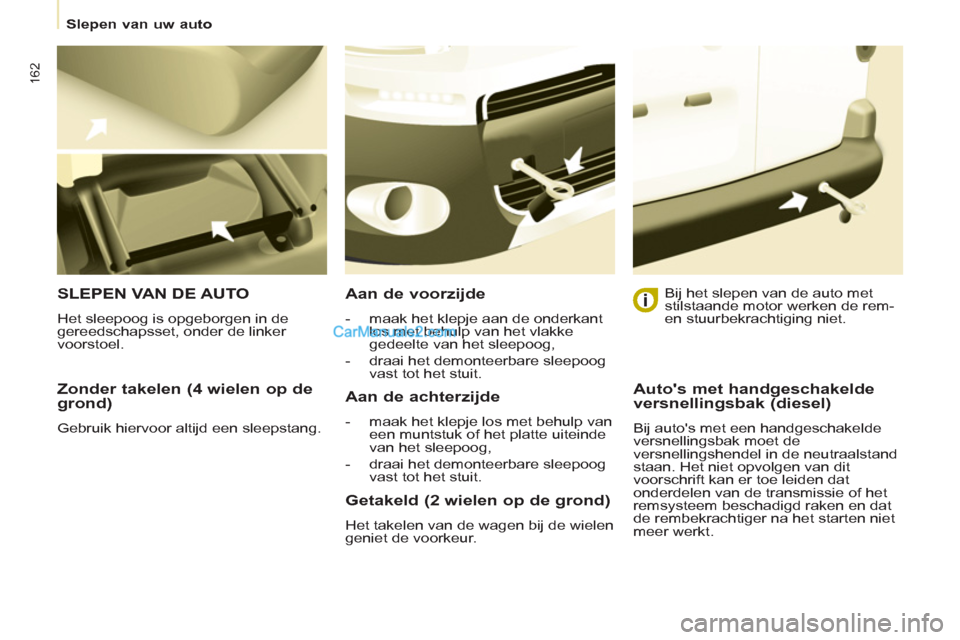

Slepen van uw auto



Zonder takelen (4 wielen op de
grond)
Gebruik hiervoor altijd een sleepstang.

SLEPEN VAN DE AUTO

Het sleepoog is opgeborgen in de
gereedschapsset, onder de linker
voorstoel.

Aan de voorzijde



- maak het klepje aan de onderkant
los met behulp van het vlakke
gedeelte van het sleepoog,

- draai het demonteerbare sleepoog
vast tot het stuit.



Aan de achterzijde



- maak het klepje los met behulp van
een muntstuk of het platte uiteinde
van het sleepoog,

- draai het demonteerbare sleepoog
vast tot het stuit.

Bij het slepen van de auto met
stilstaande motor werken de rem-
en stuurbekrachtiging niet.


Getakeld (2 wielen op de grond)

Het takelen van de wagen bij de wielen
geniet de voorkeur.


Auto's met handgeschakelde
versnellingsbak (diesel)
Bij auto's met een handgeschakelde
versnellingsbak moet de
versnellingshendel in de neutraalstand
staan. Het niet opvolgen van dit
voorschrift kan er toe leiden dat
onderdelen van de transmissie of het
remsysteem beschadigd raken en dat
de rembekrachtiger na het starten niet
meer werkt.

163
SNEL WEER OP WE
G

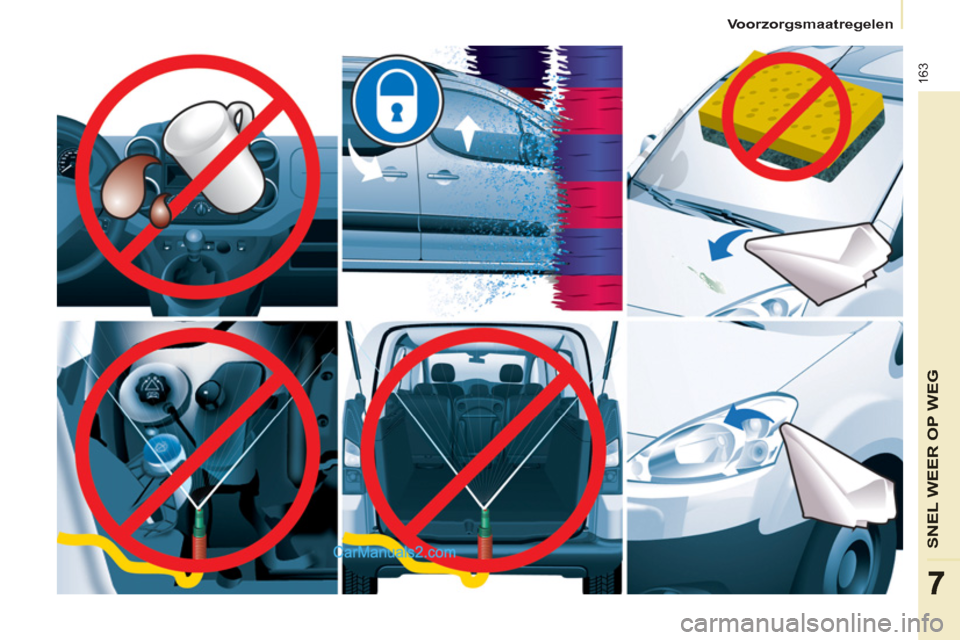

Voorzorgsmaatregelen

77

164

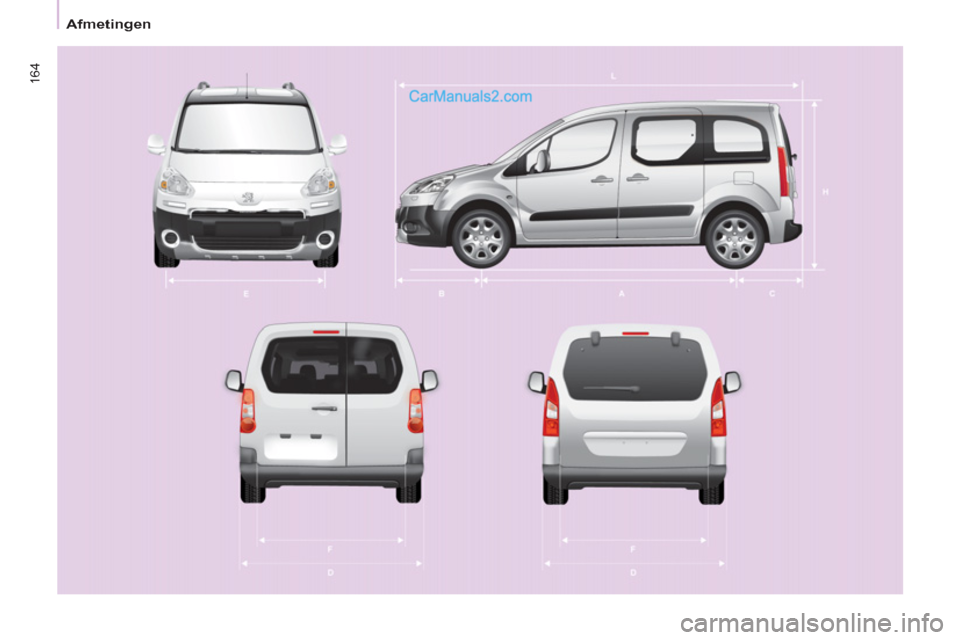

Afmetingen

165

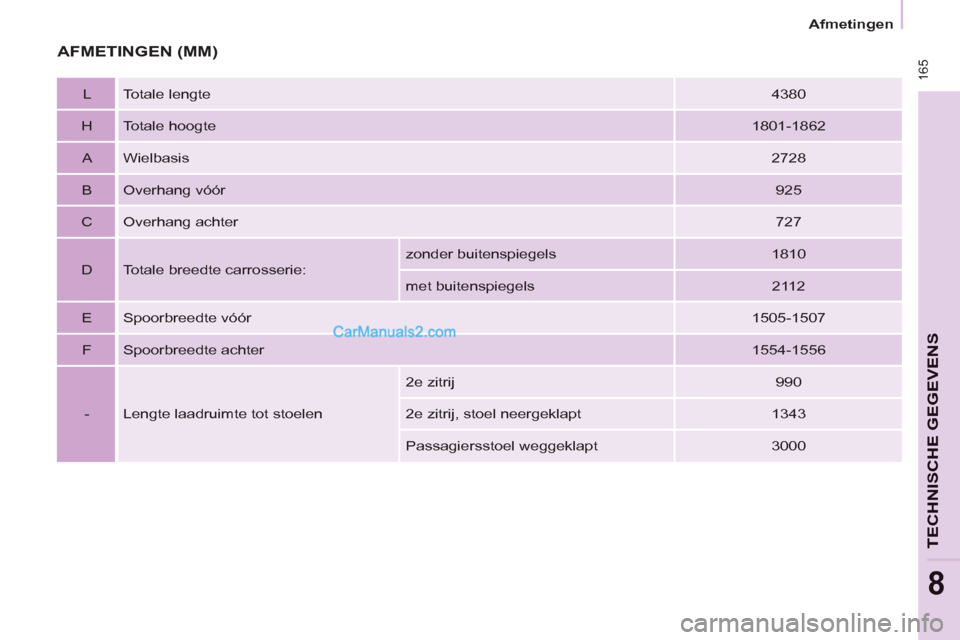

Afmetingen
TECHNISCHE GEGEVEN
S
8

AFMETINGEN (MM)


L Totale lengte

4380

H Totale hoogte

1801-1862

A Wielbasis

2728

B Overhang vóór

925

C Overhang achter

727

D Totale breedte carrosserie: zonder buitenspiegels
1810
met buitenspiegels
2112

E Spoorbreedte vóór

1505-1507

F Spoorbreedte achter
1554-1556

- Lengte laadruimte tot stoelen 2e zitrij
990
2e zitrij, stoel neergeklapt
1343
Passagiersstoel weggeklapt
3000

166

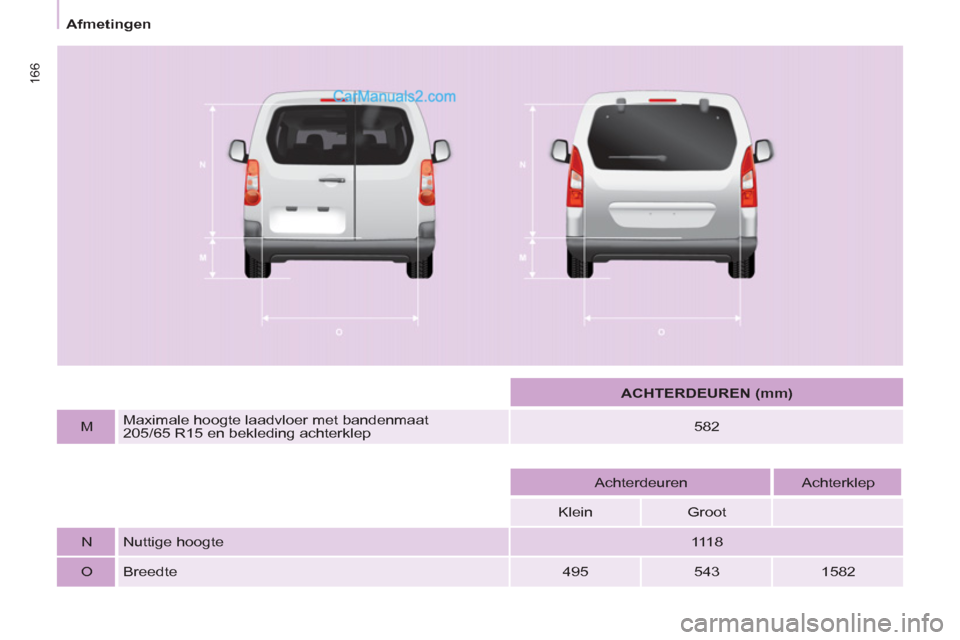

Afmetingen





ACHTERDEUREN (mm)



M
Maximale hoogte laadvloer met bandenmaat
205/65 R15 en bekleding achterklep
582






Achterdeuren
Achterklep

Klein
Groot




N Nuttige hoogte
111 8

O Breedte
495
543
1582
