127

Konserwacja z zastosowaniem
KONTROLE
6



ZALECA

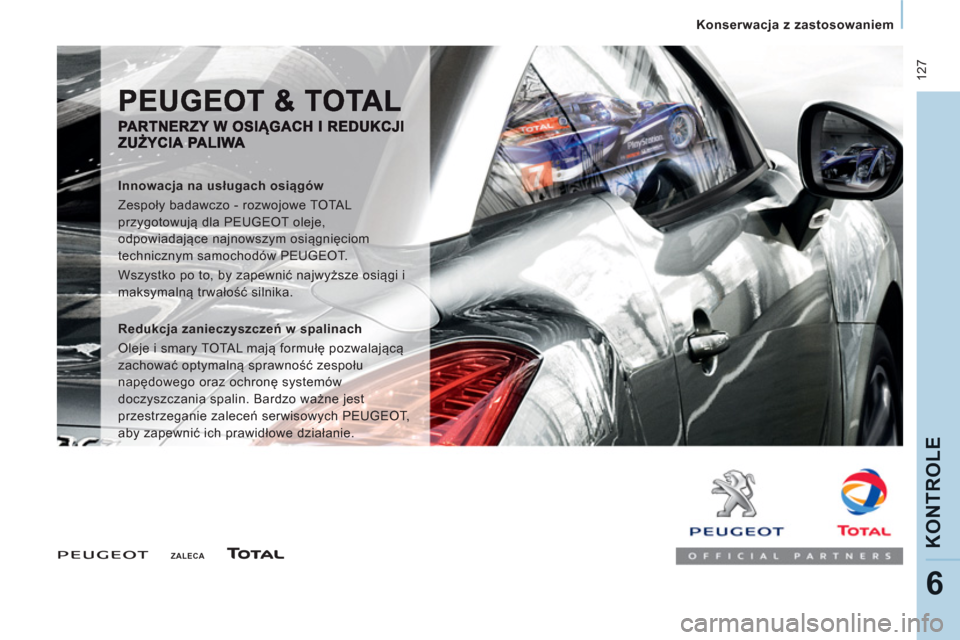

Innowacja na usługach osiągów
Zespoły badawczo - rozwojowe TOTAL
przygotowują dla PEUGEOT oleje,
odpowiadające najnowszym osiągnięciom
technicznym samochodów PEUGEOT.
Wszystko po to, by zapewnić najwyższe osiągi i
maksymalną trwałość silnika.

Redukcja zanieczyszczeń w spalinach
Oleje i smary TOTAL mają formułę pozwalającą
zachować optymalną sprawność zespołu
napędowego oraz ochronę systemów
doczyszczania spalin. Bardzo ważne jest
przestrzeganie zaleceń serwisowych PEUGEOT,
aby zapewnić ich prawidłowe działanie.

128


Paliwo

NAPEŁNIANIE ZBIORNIKA


Tankowanie
Paliwo wlewamy przy wyłączonym
silniku
.

Zapalenie się kontrolki po raz
pierwszy oraz wskaźnik na początku
czerwonej strefy sygnalizują
minimalny poziom paliwa.
W tym momencie pozostaje w
zbiorniku około 8 litrów
.
Należy jak najszybciej zatankować, aby
uniknąć kłopotów związanych z brakiem paliwa.

W trakcie napełniania zbiornika
paliwa nie należy otwierać lewych
drzwi bocznych (jeżeli samochód jest w nie
wyposażony), gdyż może to spowodować
wyłamanie klapki wlewu paliwa.
Przy pustym zbiorniku może dojść do
uszkodzenia systemu doczyszczania
spalin i układu wtryskowego.
Minimalny poziom paliwa
W chwili otwierania korka można usłyszeć
dźwięk zasysania powietrza, wywołany
szczelnym zamknieciem układu paliwowego.
Na etykietce wskazany jest rodzaj paliwa,
które należy stosować.
Aby wskaźnik uwzględnił tankowanie, należy
dolać co najmniej 8 litrów paliwa.
Jeżeli zbiornik ma być całkowicie
napełniony, nie należy dolewać paliwa
po trzecim odbiciu pistoletu. Mogłoby to
spowodować późniejsze anomalie różnego
rodzaju.

Pojemność zbiornika paliwa wynosi około
80 litrów.


- Po zatankowaniu należy zaryglować
korek wlewu paliwa i zamknąć klapkę.


Można zaryglować drzwi z funkcją
bezpieczeństwa dzieci. Rozdział 2,
część "Otwieranie".


- Otworzyć klapkę wlewu paliwa.
Wprowadzić klucz, następnie obrócić go
o ćwierć obrotu.

- Wyjąć korek wlewu paliwa i zawiesić
go na występie znajdującym się po
wewnętrznej stronie klapki.

DIESEL
129


Paliwo

KONTROLE
6

UKŁAD PALIWA WYŁĄCZONY

W przypadku silnego uderzenia, mechanizm
automatycznie odcina zasilanie paliwem.
POMPA ZASYSAJĄCA OLEJU
NAPĘDOWEGO


W przypadku unieruchomienia pojazdu
z powodu braku paliwa, konieczne jest
ponowne wprowadzenie paliwa do układu. W
tym celu należy:


- zatankować co najmniej 5 litrów oleju
napędowego,

- zasysać paliwo naciskając na ręczną
pompkę znajdującą się w komorze silnika
pod pokrywą ochronną aż do pojawienia
się paliwa w przezroczystym przewodzie,

- włączyć rozrusznik w celu uruchomienia
silnika. Miganiu tej kontrolki, towarzyszy
komunikat na ekranie.
Upewnić się, czy na zewnątrz samochodu
nie unosi się zapach wyciekającego paliwa,
a następnie przywrócić zasilanie:


- wyłączyć zapłon (położenie STOP),

- wyciągnąć kluczyk ze stacyjki,

- wło
żyć kluczyk do stacyjki,

- włączyć zapłon i uruchomić pojazd.
Jakość paliwa stosowanego wsilnikach Diesla








Jakość paliwa stosowanego w
silnikach benzynowych

Silniki Diesla są bardzo dobrze
przygotowane do pracy z biopaliwami,
zgodnymi z aktualnymi i przyszłymi
standardami europejskimi (olej napędowy
zgodny z normą EN 590 w mieszance z
biopaliwem zgodnym z normą EN 14214),
dostępnymi w dystrybutorach paliw (możliwa
zawartość estru metylowego kwasu
tłuszczowego: od 0 do 7%).
Stosowanie biopaliwa B30 jest możliwe
w niektórych silnikach Diesla, ale
stosowanie takiego paliwa wymaga ścisłego
przestrzegania szczególnych warunków
obsługi okresowej. Skontaktować się
z siecią PEUGEOT lub z warsztatem
specjalistycznym.
Stosowanie innych rodzajów biopaliw
(czystych lub rozcieńczonych olejów
roślinnych lub zwierzęcych, paliwa
grzewczego...) jest surowo zabronione
(niebezpieczeństwo uszkodzenia silnika i
układu paliwowego).

Silniki benzynowe są bardzo dobrze
przygotowane do pracy z biopaliwami typu
E10 lub E24 (zawierającymi 10% lub
24% etanolu), zgodnymi z normami
europejskimi EN 228 i EN 15376.
Paliwa typu E85 (zawierające do
85% etanolu) są zarezerwowane wyłącznie
do samochodów, które mogą stosować ten
rodzaj paliwa (samochody BioFlex). Jakość
etanolu musi być zgodna z europejską
normą EN 15293.
Tylko w przypadku Brazylii w ofercie
znajdują
się samochody, w których można
stosować paliwa z zawartością etanolu do
100% (typ E100).

130


Paliwo
PRZYCISK ZASYSANIA OLEJU
NAPĘDOWEGO

W przypadku unieruchomienia pojazdu
z powodu braku paliwa konieczne jest
ponowne wprowadzenie paliwa do układu
przy pomocy specjalnego przycisku; w tym
celu należy:


- zatankować co najmniej 5 litrów oleju
napędowego,

- otworzyć pokrywę komory silnika,
- odpiąć osłonę, aby uzyskać dostęp do
przycisku uruchamiającego zasysanie
paliwa,

- położyć osłonę po prawej stronie silnika,

- mocno nacisnąć przycisk, aby go
uruchomić; paliwo wpływające do
przewodu sprawia, że staje się on twardy,

- przytrzymać włączony rozrusznik aż do
uruchomienia pojazdu,
- założyć osłonę na swoje miejsce,
wprowadzając dwa występy, znajdujące
się
za silnikiem, w odpowiednie wycięcia
osłony,

- zapiąć osłonę,

- zamknąć pokrywę komory silnika.
Jeżeli silnika nie można uruchomić za
pierwszym razem, nie należy próbować
ponownie.
Należy powtórzyć wszystkie czynności od
zalania układu przy pomocy przycisku po
uruchomienie silnika rozrusznikiem.

131
Akumulator

SZYBKA POMOC
7

AKUMULATOR

Schowany jest w komorze, znajdującej
się pod podłogą, przed przednim prawym
fotelem.
Przed przystąpieniem do odłączenia
akumulatora, po wyłączeniu zapłonu należy
odczekać 2 minuty.
Nie zdejmować klem podczas pracy silnika.
Nie ładować akumulatora bez
wcześniejszego odłączenia obu klem.
Po podłączeniu akumulatora należy
włączyć zapłon i odczekać 1 minutę zanim
włączymy rozrusznik, jest to czas niezbędny
do inicjalizacji systemów elektronicznych.
W razie wystąpienia jakichkolwiek
problemów należy skontaktować się z
ASO SIECI PEUGEOT lub z warsztatem
specjalistycznym.

W przypadku dłuższego, przekraczającego
jeden miesiąc, postoju samochodu, zaleca
się odłączać akumulator.
Aby naładować akumulator za pomocą prostownika, należy



- odłączyć akumulator,

- postępować zgodnie z zaleceniami
producenta prostownika,

- podłączyć zaczynając od zacisku (-),

- sprawdzić stan zacisków. Jeśli pokryte
są białawym lub zielonkawym nalotem,
należy je zdjąć i przeczyścić.

Aby uruchomić pojazd z innego akumulatora należy:



- podłączyć czerwony przewód do
końcówek (+) obu akumulatorów,

- jeden koniec przewodu zielonego lub
czarnego podłączyć do końcówki (-)
akumulatora pomocniczego,

- drugi koniec przewodu zielonego lub
czarnego podłączyć do masy pojazdu
uruchamianego, jak najdalej od
akumulatora,

- włączyć rozrusznik, nie wyłączać silnika,

- poczekać aż silnik powróci na wolne
obroty i odłączyć przewody.
Etykieta zawiera informacje na temat
użytkowania akumulatora ołowiowego
12 V, wykonanego z zastosowaniem
specjalnej technologii i posiadającego
specyficzne parametry. Wymaga on -
w przypadku wymiany albo odłączenia -
interwencji ze strony ASO sieci PEUGEOT
lub warsztatu specjalistycznego.
Nieprzestrzeganie tych zaleceń może spo-
wodować przedwczesne zużycie akumula-
tora.

132
Akumulator
TRYB EKONOMICZNY

Po wyłączeniu silnika, klucz w pozycji
zapłonu, niektóre funkcje (wycieraczki,
podnośniki szyb, lampki sufitowe,
radioodtwarzacz, itd.) są dostępne przez
łączny czas trzydziestu minut, aby nie
spowodować rozładowania akumulatora.
Po upływie tych 30 minut, aktywne funkcje
zostają przełączone w tryb czuwania, a
kontrolka akumulatora miga i na ekranie
pojawia się komunikat.
Aby powrócić do trybu normalnego
wszystkich funkcji, należy uruchomić silnik i
pozostawić włączony przez chwilę.
Czas działania trybu normalnego jest
dwukrotnością czasu pracy silnika.
Zwykle jednak, czas ten wynosi
od 5 do maksymalnie 30 minut.
Rozładowany akumulator uniemożliwia
rozruch silnika.

Naprawa koła
SZYBKA POMOC
7

ZESTAW NAPRAWCZY

Narzędzia znajdują się z tyłu, po lewej
stronie samochodu.
Zestaw do tymczasowej naprawy przebitej
opony składa się z kompresora i pojemnika
(ze środkiem uszczelniającym).
Sposób użycia zestawu



- wyłączyć zapłon,

- nakleić etykietę ograniczenia prędkości
na kierownicę, aby pamiętać, że jedno z
kół zostało tymczasowo naprawione,

- sprawdzić, czy przełącznik A
znajduje
się w pozycji "0"
,

- podłączyć przewód pojemnika 1
do
zaworu naprawianego koła,

- podłączyć przewód elektryczny
kompresora do gniazda 12V w
samochodzie,

- uruchomić samochód i pozostawić
pracujący silnik,

- włączyć kompresor ustawiając
przełącznik A
w położeniu " 1
" aż
ciś
nienie osiągnie 2,0 bary,
- odłączyć kompresor, wypiąć i schować
pojemnik w szczelnej torbie, aby
nie zabrudzić samochodu środkiem
uszczelniającym,

- od razu przejechać około 3 kilometry z
niewielką prędkością (20 - 60 km/h), aby
uszczelnić przebitą oponę,

- zatrzymać samochód i sprawdzić
ciśnienie w oponie,

Samochód wydany z zestawem do
prowizorycznej naprawy opony nie jest
wyposażony w koło zapasowe i narzędzia
(podnośnik, korbka,...). Jeżeli po upływie około 5-10 minut
ciśnienie nie zostanie osiągnięte
oznacza to, że opona nie nadaje się
do naprawy; skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym, aby wezwać pomoc
drogową.

134


Naprawa koła

Należy bardzo uważać, ponieważ w
pojemniku znajduje się glikol etylenowy,
szkodliwy w przypadku połknięcia i
drażniący dla oczu. Przechowywać środek
poza zasięgiem dzieci.
Data przydatności płynu znajduje się na
spodzie pojemnika.
Pojemnik jednokrotnego użytku; nawet
zamknięty po użyciu musi być wymieniony.
Po wykorzystaniu nie wyrzucać pojemnika,
skontaktować się z siecią PEUGEOT lub
punktem zajmującym się zbiórką tego typu
odpadów.
Pamiętać o zakupie nowego pojemnika
ze środkiem uszczelniającym, dostępnym
w sieci PEUGEOT lub w warsztacie
specjalistycznym.
- wyrównać ciśnienie za pomocą
kompresora (aby napompować:
przełącznik A
w pozycji " 1
"; aby spuścić
powietrze: przełącznik A
w pozycji " 0
" i
nacisnąć przycisk B
), zgodnie z etykietą
informującą o ciśnieniu ogumienia
(znajdującą się na obramowaniu otworu
drzwiowego po stronie kierowcy), a
następnie sprawdzić jeszcze raz, czy
otwór jest prawidłowo uszczelniony
(brak spadku ciśnienia po kilku
kilometrach),

- odłączyć kompresor i schować cały
zestaw,

- jechać z umiarkowaną prędkością
(maksymalnie 80 km/h) ograniczając
przejechany dystans do 200 km,

- jak najszybciej skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym, aby naprawić lub
wymienić oponę. - podłączyć
przewód kompresora
bezpośrednio do zaworu naprawianego
koła,

- włożyć ponownie wtyczkę elektryczną
kompresora do gniazda 12 V
samochodu,

- uruchomić ponownie samochód i
pozostawić pracujący silnik,
