HURTIG HJÆLP
8


Udskiftning af en sikring



Sikring nr.


Styrke


Funktion



54


-
Ikke anvendt


55


15
El-opvarmede sæder


56


15
12 V-stik bagsædepassagerer


57


10
Programmerbar parkeringsvarmer


58


10
Sidepositionslys


59


7,5
Luftaffjedring


60


-
Ikke anvendt


61


-
Ikke anvendt


62


-
Ikke anvendt


63


10
Kontakt til programmerbar ekstra varmer


64


-
Ikke anvendt


65


30
Blæsermotor til programmerbar parkeringsvarmer
SIKRINGER I STOLPEN I PASSAGERSIDEN

- Clips dækslet af.

Luk dækslet meget omhyggeligt igen
efter udskiftning af sikringen.

160


Udskiftning af en sikring


SIKRINGER I MOTORRUMMET

- Løsn møtrikkerne, og tip boksen for at få
adgang til sikringerne.

Sikring nr.



Styrke


Funktion



1


40
Strømforsyning til pumpe ABS


2


50
Boks til brændstofforvarmer


3


30
Tændingslås


4


20
Ekstra programmerbart varmesystem


5


20
Ventilation i kabinen med ekstra programmerbart
varmesystem


6


40/60
Motorblæsergruppe kabine maks. hastighed


7


40/50
Motorblæsergruppe kabine min. hastighed


8


40
Motorblæsergruppe kabine


9


20
Pumpe for rudevask


10


15
Horn


14


7,5
Højre fjernlys


15


7,5
Venstre fjernlys


18


7,5
Motorstyring


19


7,5
Kompressor til klimaanlæg


20


30
Lygtevaskerpumpe


21


15
Strømforsyning af brændstofpumpe


23


30
ABS magnetventiler


30


15
Tågelygter

161
HURTIG HJÆLP
8


Udskiftning af et vinduesviskerblad
UDSKIFTNING AF ET
VISKERBLAD

Trinene, der er placeret i forskærmen,
bruges til at få adgang til viskerbladene og
sprinklerdyserne.
Udskiftning af et viskerblad foran

Løft viskerarmen.
Clips bladet af ved at trykke på knappen, og
afmonter det ved at trække udad.
Sæt det nye blad på, og kontroller at det
sidder rigtigt fast.
Vip vinduesviskerarmen ind.
Udskiftning af viskerbladet bag

Løft viskerarmen, og clips bladet af.
Sæt det nye blad på, og vip
vinduesviskerarmen ind igen.

Slå tændingen til, og aktiver
vinduesviskerne, så de føres på plads.
Kontroller, at vinduesviskerens og
lygtevaskerens dyser ikke er tilstoppet.

162


Bugsering af bilen


BUGSERING AF BILEN

Uden løft af bilen
(på alle fire hjul)

Der skal altid anvendes en slæbestang.
Bagfra

Fastgør slæbestangen til det faste
bugseringsøje under kofangeren.


Forfra

Det løse bugseringsøje ligger i boksen under
passagersædet foran.
Clips dækslet af med et fladt værktøj.
Skru bugseringsøjet helt fast.
Sæt gearvælgeren i frigear. Ellers kan visse
af bremsesystemets dele blive ødelagt og
servovirkningen kan mangle, når motoren
startes igen.
Med løft af bilen(på 2 hjul)

Det anbefales at løfte bilen ved hjælp af et
professionelt løfteværktøj.
Ved bugsering med slukket motor
virker servobremsesystemet og
servostyringen ikke.

9
TEKNISKE SPECIFIKATIONER


Miljø
MILJØ

PEUGEOT arbejder på at værne om miljøet.
Der henvises til vores website
www.

peugeot

.com. Som bruger kan du også være med til at
værne om miljøet ved at følge disse regler:


- Vælg en miljøvenlig kørestil, dvs. uden
hyppige og pludselige accelerationer.

- Overhold tidspunkterne for
serviceeftersyn, der bør foretages på
et autoriseret PEUGEOT værksted,
som også indsamler brugte batterier og
spildvæsker.

- Anvend ikke tilsætningsstoffer i
motorolien. Dette beskytter motoren og
bilens anti-forureningssystemer.
Der henvises til vejledningerne under
"økokørsel" (i slutningen af punkt 1) i
denne instruktionsbog.
163163

164
Mål

165
9
TEKNISKE SPECIFIKATIONER

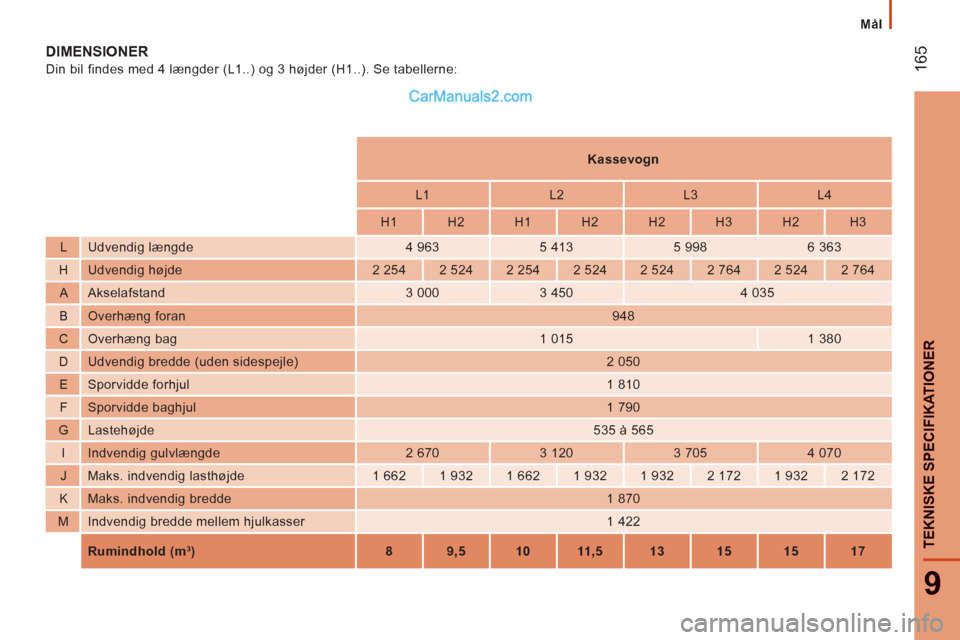

DIMENSIONER
Din bil findes med 4 længder (L1..) og 3 højder (H1..). Se tabellerne:






Kassevogn






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Udvendig længde
4 963
5 413
5 998
6 363

H Udvendig højde
2 254
2 524
2 254
2 524
2 524
2 764
2 524
2 764

A Akselafstand
3 000
3 450
4 035

B Overhæng foran

948

C Overhæng bag
1 015
1 380

D Udvendig bredde (uden sidespejle)
2 050

E Sporvidde forhjul

1 810

F Sporvidde baghjul
1 790

G Lastehøjde

535 à 565

I Indvendig gulvlængde
2 670
3 120
3 705
4 070

J Maks. indvendig lasthøjde
1 662
1 932
1 662
1 932
1 932
2 172
1 932
2 172

K Maks. indvendig bredde
1 870

M Indvendig bredde mellem hjulkasser
1 422





Rumindhold (m3)

8


9,5


10


11,5


13

15


15


17
Må
l

166





BAGDØRE






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

N Bagdørenes nyttehøjde
1 520
1 790
1 520
1 790
1 790
2 030
1 790
2 030

O Bagdørenes nyttebredde
1 562 Må
l
