2013 Peugeot 508 RXH Instrukcja Obsługi (in Polish)

8
199
Informacje praktyczne

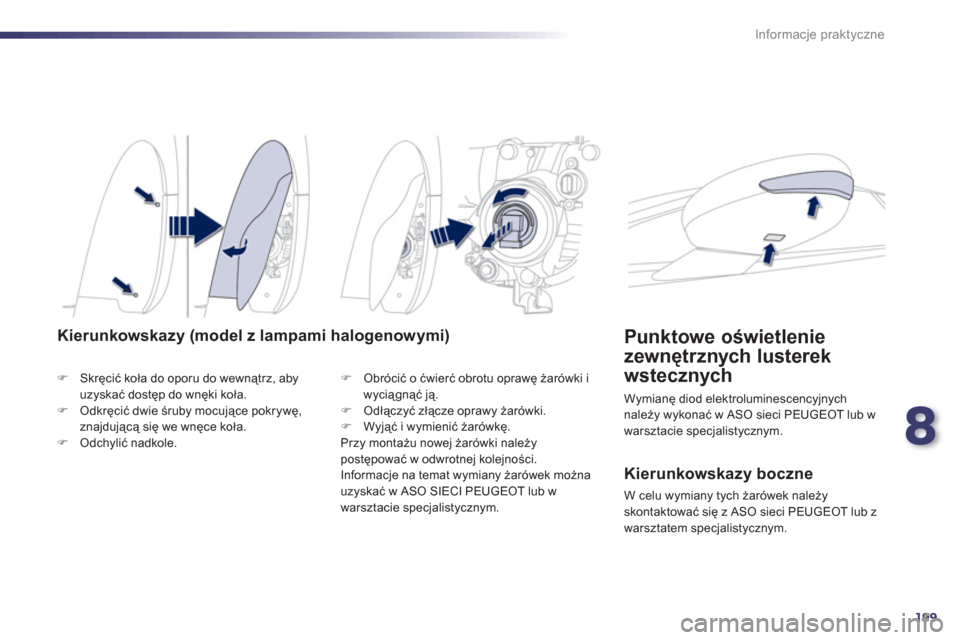

Kierunkowskazy (model z lampami halogenowymi)
)Skręcić koła do oporu do wewnątrz, aby
uzyskać dostęp do wnęki koła.
)Odkręcić dwie śruby mocujące pokrywę,
znajdującą się we wnęce koła.
)Odchylić nadkole.
)
Obrócić o ćwierć obrotu oprawę żarówki i
wyciągnąć ją.
)
Odłączyć złącze oprawy żarówki.)
Wyjąć i wymienić żarówkę.
Przy montażu nowej żarówki należypostępować w odwrotnej kolejności.
Informacje na temat wymiany żarówek można uzyskać w ASO SIECI PEUGEOT lub w warsztacie specjalistycznym.
Kierunkowskazy boczne

W celu wymiany tych żarówek należy skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.

Punktowe oświetlenie
zewnętrznyc
h lusterek
wstecznych

Wymianę diod elektroluminescencyjnych
należy wykonać w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.

200
Informacje praktyczne
1.Światła stop (diody
elektroluminescencyjne-LED).2.Światła cofania (W19W).3.Kierunkowskazy (PY21W- żółte).4.Światła pozycyjne (diodyelektroluminescencyjne-LED).5.Światła przeciwmgielne (diody
elektroluminescencyjne-LED).
Światła tylne
Kierunkowskazy (na błotniku)
)
Otworzyć bagażnik, a następnie zdjąćosłonę świateł.)
Wyjąć piankę uszczelniającą. )
Odłączyć złącze świateł. )
Odkręcić nakrętkę mocującą światło.
)Ostrożnie wyciągnąć lampę na zewnątrz.)Zdjąć piankę uszczelniającą. )Wypiąć oprawkę żarówki. )Przekręcić o ćwierć obrotu żarówkę i
wymienić ją.

Aby założyć żarówkę, należy postępować w
odwrotnej kolejności.



Wymiana świateł z diodamielektroluminescencyjnymi - LED
Aby wymienić światła, skontaktować sięz ASO sieci PEUGEOT lub warsztatemspecjalistycznym.

8
201
Informacje praktyczne

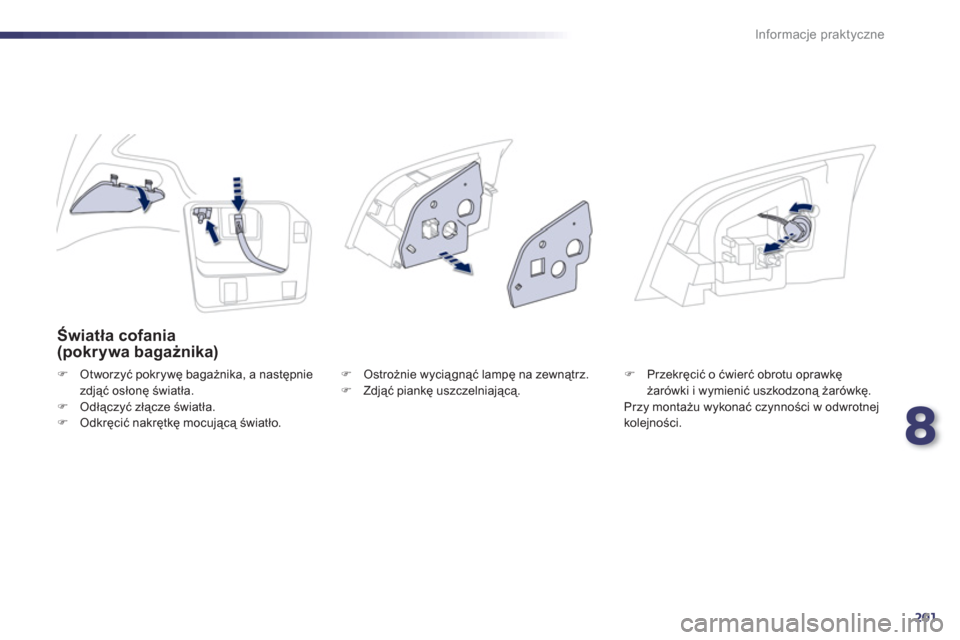

Światła cofania(pokrywa bagażnika)
)Otworzyć pokrywę bagażnika, a następnie
zdjąć osłonę światła.)Odłączyć złącze światła. )Odkręcić nakrętkę mocującą światło.
)
Ostrożnie wyciągnąć lampę na zewnątrz. )
Zdjąć piankę uszczelniającą. )
Przekręcić o ćwierć obrotu oprawkę
żarówki i wymienić uszkodzoną żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.

202
Informacje praktyczne
elektroluminescencyjne-LED)
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.

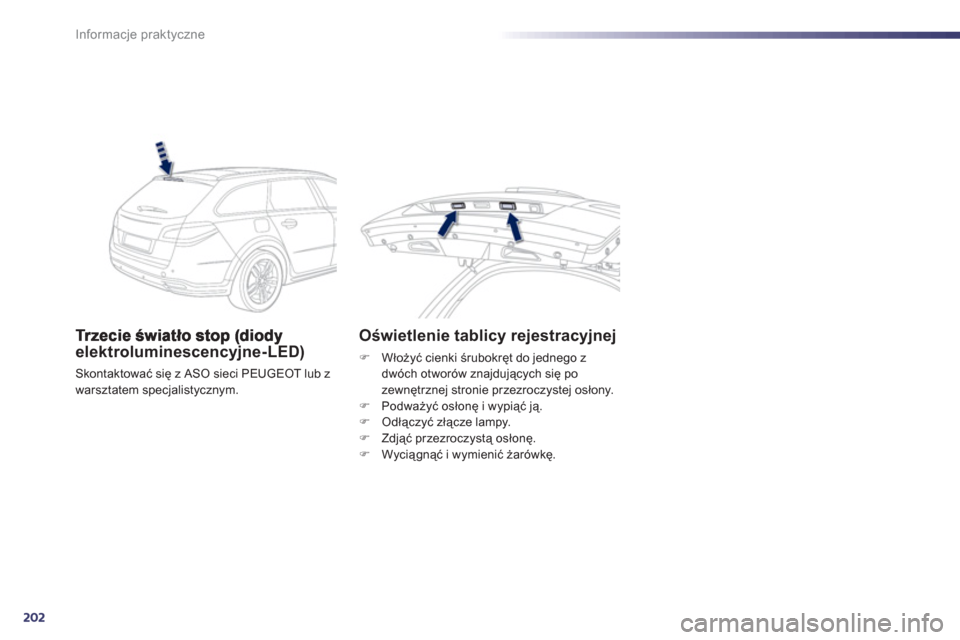

Oświetlenie tablicy rejestracyjnej
)
Włożyć cienki śrubokręt do jednego z
dwóch otworów znajdujących się po
zewnętrzne
j stronie przezroczystej osłony. )
Podważyć osłonę i wypiąć ją.)
Odłączyć złącze lampy.)
Zdjąć przezroczystą osłonę. )
Wyciągnąć i wymienić żarówkę.

8
203
Informacje praktyczne

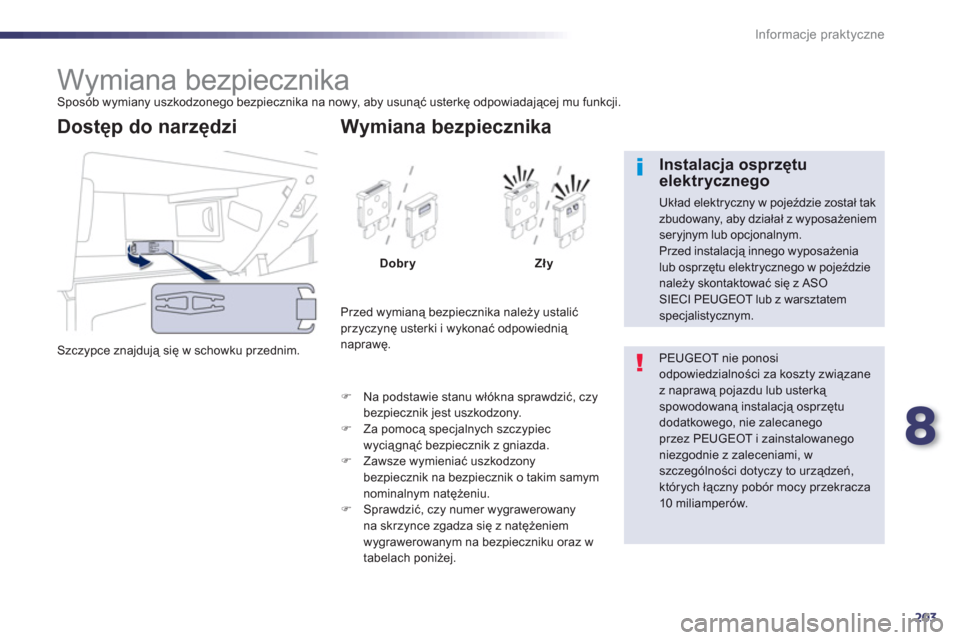

Wymiana bezpiecznika Sposób wymiany uszkodzonego bezpiecznika na nowy, aby usunąć usterkę odpowiadającej mu funkcji.

Szczypce znajdują się w schowku przednim.


Dostęp do narzędzi
Przed wymianą bezpiecznika należy ustalićprzyczynę usterki i wykonać odpowiednią naprawę.
Wymiana bezpiecznika
DobryZły
)
Na podstawie stanu włókna sprawdzić, czybezpiecznik jest uszkodzony.)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
)
Zawsze wymieniać uszkodzony bezpiecznik na bezpiecznik o takim samym
nominalnym natężeniu.
)
Sprawdzić, czy numer wygrawerowanyna skrzynce zgadza się z natężeniem
wygrawerowanym na bezpieczniku oraz w
tabelach poniżej.

PEUGEOT nie ponosi odpowiedzialności za koszty związane z naprawą pojazdu lub usterką spowodowaną instalacją osprzętu dodatkowego, nie zalecanego przez PEUGEOT i zainstalowanego niezgodnie z zaleceniami, wszczególności dotyczy to urządzeń, których łączny pobór mocy przekracza10 miliamperów.


Instalacja osprzętu elektrycznego

Układ elektryczny w pojeździe został tak zbudowany, aby działał z wyposażeniemseryjnym lub opcjonalnym. Przed instalacją innego wyposażenialub osprzętu elektrycznego w pojeździe należy skontaktować się z ASO SIECI PEUGEOT lub z warsztatemspecjalistycznym.

204
Informacje praktyczne
rozdzielczej

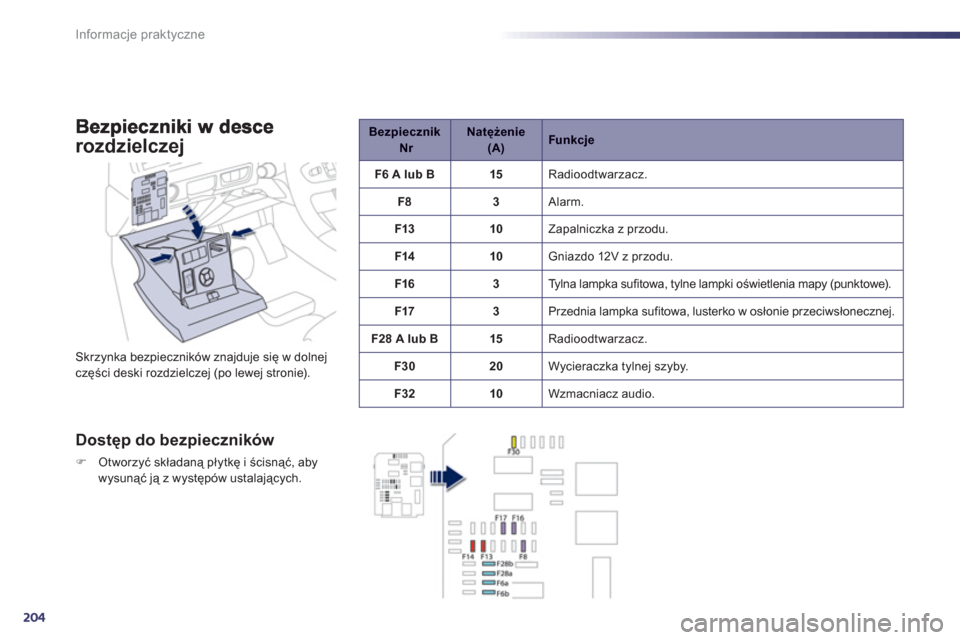

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
)Otworzyć składaną płytkę i ścisnąć, aby
wysunąć ją z występów ustalających.
Bezpiecznik NrNatężenie (A)
Funkcje
F6 A lub B 15
Radioodtwarzacz.
F
8

3

Alarm.


F13


10
Zapalniczka z przodu.
F14


10 Gniazdo 12V z przodu.
F16

3

T
ylna lampka sufitowa, tylne lampki oświetlenia mapy (punktowe).
F17

3

Przednia lampka su
fitowa, lusterko w osłonie przeciwsłonecznej.


F2
8 A lub B
15 Radioodtwarzacz.
F30

20

Wycieraczka tylnej szyby.
F32

10
Wzm
acniacz audio.

8
205
Informacje praktyczne
Bezpiecznik NrNatężenie (A)Funkcje
F3 15
Panel podnośnika szyb po stronie kierowcy, gniazdo 12 V z tyłu.
F
415 Gniazdo 12 V w bagażniku.
F530 Sekwencyjny podnośnik tylnych szyb.
F
630
Sekwencyjny podnośnik przednich szyb.
F1
120 Moduł haka holowniczego.
F12 2
0 Wzmacniacz audio.
F1
520 Zasłona przeszklonego dachu panoramicznego.
F1
65
Panel podnośników szyb po stronie kierowcy.

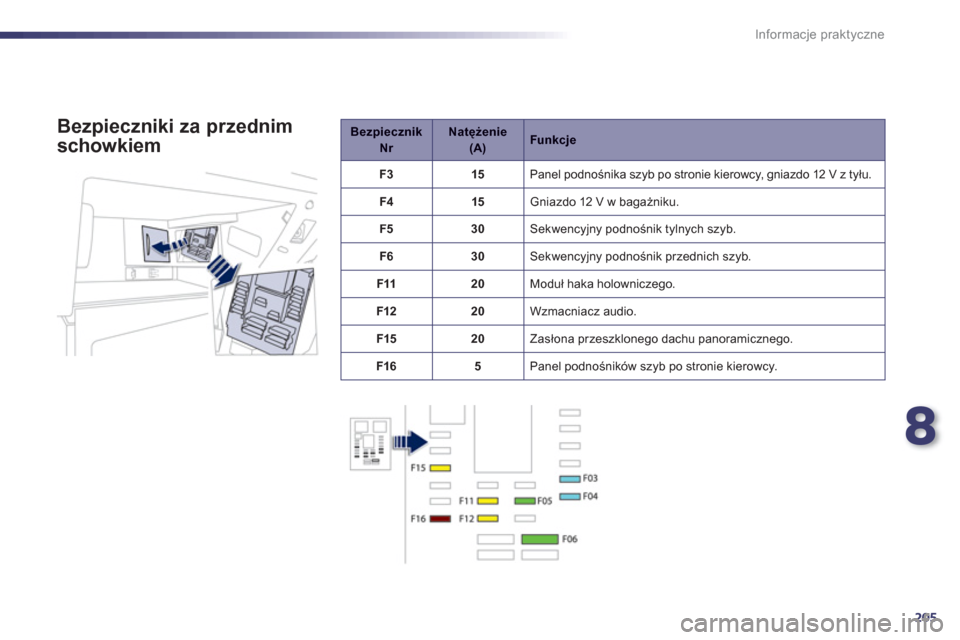

Bezpieczniki za przednim
schowkiem

206
Informacje praktyczne
Bezpieczniki w komorze
silnika
Dostęp do bezpieczników
)Odpiąć pokrywę.)Wymienić bezpiecznik (patrz odpowiednirozdział). )Po wymianie zamknąć starannie pokrywę, aby zapewnić szczelność skrzynki
bezpieczników.
BezpiecznikNrNatężenie (A)

Funkcje



F20
15
Pompa spryskiwacza przedniej / tylnej szyby.
F21

20

Pompa spr
yskiwacza reflektorów.
F2215 Sygnał dźwiękowy.
F23 15
Światła dro
gowe prawe.
F24 15
Światła dro
gowe lewe.


F27


5

Prz
ysłona lewego światła.


F2
8



5

Przysłona prawego światła. Skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora.
