2013 PEUGEOT 5008 kontrolky

35
K
O


Kontrolka



Zp

ůsob činnosti



Příčina



Akce/Doporučení





Systém
autodiagnostiky
motoru



bliká. Závada řídicího systému
motoru. Hrozí riziko poškození katalyzátoru.
Nechte systém ověřit v servisní síti PEUGEOT nebo v jiném odborném servisu.


svítí nepřerušovaně. Závada systému omezování
emisí škodlivin.
Po nastartování motoru musí tato kontrolka
zhasnout.
Jestliže nezhasne, obraťte se urychleně na servisní
síť PEUGEOT nebo na jiný odborný servis.






Minimální
zásoba
paliva


rozsvícená,
s ručičkou
v červeném poli. Při prvním rozsvícení
v nádrži zbývá přibližně
6 litrů
paliva.
Od tohoto okamžiku začínáte
spotřebovávat rezervní
zásobu paliva.
Co nejrychleji doplňte palivo, abyste zabránili úplnému
vyčerpání nádrže.
Tato kontrolka se rozsvítí po každém zapnutí
zapalování, dokud nebude palivo doplněno
v dostatečném množství.
Objem nádrže: přibližně 60 litrů
.
Nikdy nepokračujte v jízdě až do zastavení motoru
z důvodu úplného vyčerpání nádrže, protože by mohlo
dojít k poškození antiemisního a vstřikovacího systému.



Maximální
teplota
chladicí
kapaliny


rozsvícená, s ručičkou
ukazatele v červeném
poli. Příliš vysoká teplota kapaliny
chladicího okruhu. Je nutné zastavit vozidlo při zachování
maximální bezpečnosti.
Vyčkejte na ochladnutí motoru, poté
v případě potřeby dolijte kapalinu.

Pokud problém přetrvává, obraťte se na servisní
síť PEUGEOT nebo na jiný odborný servis.



Tlak
motorového
oleje


rozsvícená. Závada okruhu mazání motoru.
Je nutné zastavit vozidlo při zachování maximální
bezpečnosti.
Zaparkujte, vypněte zapalování a kontaktujte servis
sítě PEUGEOT nebo kvalifikovanou autodílnu.







Dynamické
řízení
stability

(CDS/ASR)


bliká. Systém CDS/ASR je právě v
činnosti. Systém optimalizuje přenos hnací síly
a umožňuje zlepšit směrovou stabilitu
vozidla.

rozsvícená.

Pokud není systém dezaktivovaný
(stisknutím tlačítka s rozsvícením
jeho kontrolky), jedná se o závadu
systému CDS/ASR. Nechte systém ověřit v servisu sítě
PEUGEOT nebo v jiném odborném
servisu.

PO
H
58

2. Nastavení rychlosti ventilátoru


)
Otáčením kolečka od polo-
hy 1
k poloze 5
nastavte
potřebnou intenzitu vháně-
ného proudu vzduchu.
Čelní sklo, boční okna a nohy
cestujících vpředu a vzadu. Nohy cestujících vpředu
a vzadu
(zavření větracích výstupů
umožní zesílit proud vzduchu
přiváděný k nohám).
Střední, boční a zadní větrací
výstupy.

)

Otáčením kolečka mezi mod-
rým (studený vzduch) a čer-
veným polem (teplý vzduch)
upravte teplotu v kabině dle
svého přání.


Čelní sklo a boční okna.
1. Nastavení teploty
Rozdělení proudu vzduchu
je možno doladit nastavením
ovladače do jedné z mezi-
poloh.
















Klimatizace funguje, jen když je motor
v chodu.

4. Vstup vnějšího vzduchu/obíhání
vnitřního vzduchu
Otevřený vstup vnějšího vzduchu
umožňuje omezit nebezpečí zamlžení
čelního skla a bočních oken.
Poloha obíhání vnitřního vzduchu
umožňuje izolovat kabinu od vnějších
pachů a kouře.
Jakmile je to možné, nastavte znovu
polohu vstupu vnějšího vzduchu, aby
nedošlo ke zhoršení kvality vzduchu
v interiéru a zamlžení skel.
)
Jestliže otočíte ovladač
rychlosti ventilátoru do
polohy 0 (neutralizace
systému), přestane být
zajišťováno tepelné

3. Nastavení rozdělení proudu vzduchu


)
Stiskněte tlačítko pro pře-
pnutí do polohy obíhání
vnitřního vzduchu. Poloha je
signalizována rozsvícením
kontrolky.

)
Znovu stiskněte tlač
ítko pro otevření
vstupu vnějšího vzduchu. Tato poloha
je signalizována zhasnutím kontrolky.



MANUÁLNÍ KLIMATIZACE
pohodlí v kabině. Bude však stá-
le možné cítit slabý proud vzduchu,
způsobovaný jízdou vozidla.

PO
H
62

Dezaktivace / opětovná aktivace
systému


)
Otočte ovladač rychlosti ventilátoru
doleva, až do zhasnutí všech kont-
rolek.
Tento povel dezaktivuje všechny funkce
systému.
Tepelný komfort již není zajišťován. Lze
však nadále cítit mírný proud vzduchu,
způsobovaný jízdou vozidla.


)
Otočte ovladač rychlosti ventiláto-
ru doprava nebo stiskněte tlačítko
AUTO
pro opětné aktivování systé-
mu s hodnotami platnými před dez-
aktivací.

Nejezděte příliš dlouho s dez-
aktivovaným systémem.


9. Ventilace vzadu (Rear)


)
Stiskněte toto tlačítko pro
zapnutí vhánění vzduchu
k zadním místům. Teplota
vháněného vzduchu k mís-
tům vzadu vlevo bude stej-
ná jako teplota nastavená
na levé straně u řidiče a
teplota vháněného vzdu-
chu k místům vzadu vpra-
vo bude stejná jako teplota
nastavená na pravé straně
u spolujezdce. Rozsvítí se
kontrolka na tlačítku.


8. Obíhání vnitřního vzduchu


)
Stiskněte toto tlačítko pro aktivaci obíhání vnitř-
ního vzduchu v kabině.
Kontrolka tlačítka vybra-
ného režimu se rozsvítí.


- Uzavření/otevření přívodu
vnějšího vzduchu (automatický
režim). Stiskněte toto tlačítko,
kontrolka se rozsvítí.

- Vynucené uzavření přívodu
vnějšího vzduchu (ruční režim).
Stiskněte toto tlačítko pro aktivaci
obíhání vnitřního vzduchu,
kontrolka se rozsvítí.

Poloha obíhání vnitřního vzduchu
umožňuje izolovat kabinu od nepříjem-
ných vnějších pachů a kouře.


)
Jakmile to bude možné, stiskněte
tlačítko "auto" pro umožnění přívo-
du vnějšího vzduchu a zabránění
zamlžení skel.

7. Seřízení rychlosti ventilátoru


)
Otáčejte tímto ovlada-
čem směrem doleva pro
snížení rychlosti nebo
směrem doprava pro zvý-
šení rychlosti ventilátoru.
Kontrolky rychlosti ventilátoru, které se
nacházejí mezi dvěma vrtulkami, se
postupně rozsvěcují podle požadované
hodnoty.






U funkce Stop & Start není při
odmlžování k dispozici režim
STOP.

OT
E
76

Elektronický imobilizér
Klíč obsahuje elektronický čip, který má
vlastní kód. Při zapnutí zapalování musí
být tento kód systémem rozpoznán, aby
bylo umožněno nastartování motoru.
Elektronický imobilizér zablokuje systém
řízení motoru několik vteřin po vypnu-
tí zapalování, čímž znemožní spuštění
motoru neoprávněnou osobou.
Ochrana proti krádeži

Na případnou poruchu upo-
zorní rozsvícení této kontrolky,
zvukový signál a hlášení na dis-
pleji.
V takovém případě nebudete moci
nastartovat motor vozidla. Urychleně se
obraťte na servisní síť PEUGEOT.
Pečlivě si uschovejte kartu připojenou
ke klíčům, které vám byly předány spo-
lu s vozidlem.

Bližší informace naleznete v
rubrice "Praktické informace",
odstavec "Režim úspory ener-
gie".

Nastartování motoru



)
Zasuňte klíč do spínací skříňky.
Systém ověří kód pro nastartování.

)
Otočte klíč na doraz směrem k palub-
ní desce do polohy 3 (Startování)
.

)
Jakmile se motor rozběhne, uvolně-
te klíč.

Vypnutí motoru



)
Zastavte vozidlo.

)
Otočte klíč na doraz směrem k sobě
do polohy 1 (Stop)
.

)
Vytáhněte klíč ze spínací skříňky.
Režim úspory energie
Po vypnutí motoru (poloha 1 - Stop
) je
možné používat elektrické funkce, jako
například audio a telematický systém,
stírání skel, potkávací světla, stropní
světla, ..., po souhrnnou dobu maximál-
ně třiceti minut.

Těžší předmět (klíčenka...)
zavěšený na klíč, který klíč
zatěžuje v jeho ose ve spínací
skřínce, může způsobit poru-
chu funkce.

OT
E
77
Problém s dálkovým ovládáním
Po odpojení akumulátoru vozidla,
výměně baterie dálkového ovladače
nebo v případě jeho poruchy nebude
možno odemknout, zamknout a lokali-
zovat vozidlo.


)
Nejprve k odemknutí nebo zamknu-
tí vozidla použijte klíč zasunutý do
zámku.

)
Poté dálkový ovladač znovu aktivujte.
Pokud problém přetrvává, urychleně se
obraťte na servis sítě PEUGEOT.
Výměna baterie dálkového ovladače
Baterie s označ.: CR1620/3 V.

Opětná aktivace


)
Vypněte zapalování.

)
Znovu otočte klíč do polohy
2 (Zapalování)
.

)
Okamžitě stiskněte tlačítko označené
zamknutým visacím zámkem a držte
jej několik sekund.

)
Vypněte zapalování a vytáhněte klíč
ze spínací skřínky.
Dálkový ovladač je znovu plně funkč
ní. Na vybití baterie budete upo-
zorněni rozsvícením kontrolky,
zvukovým signálem a hlášením
na multifunkčním displeji.


)
Rozevřete pouzdro za pomoci mince
zasunuté v místě výřezu.

)
Vysuňte vybitou baterii z uložení.

)
Zasuňte novou baterii do uložení
s respektováním správné orientace.

)
Zavřete pouzdro.

)
Znovu aktivujte dálkový ovladač.

OT
E
79

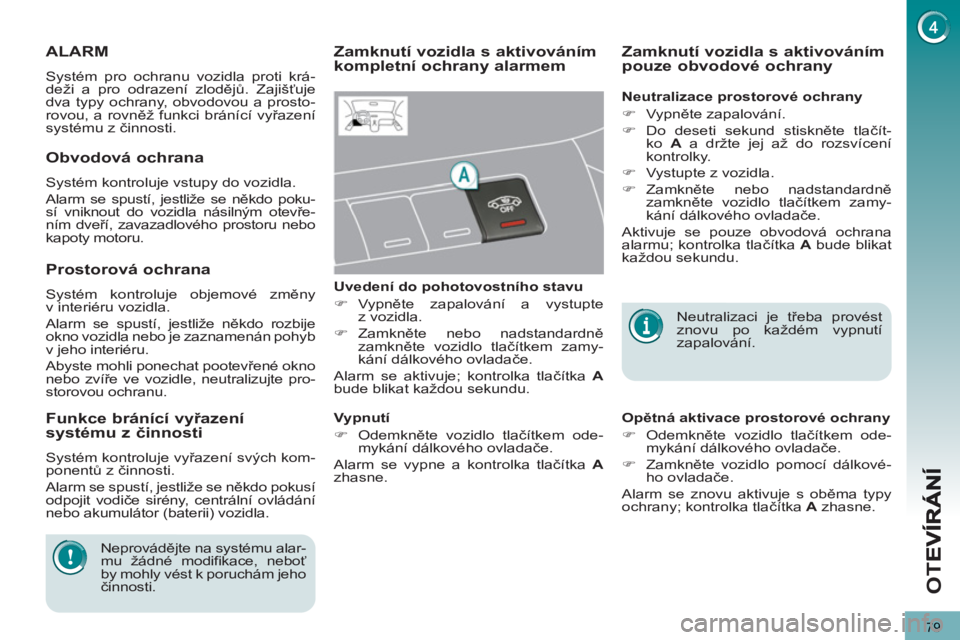

ALARM
Systém pro ochranu vozidla proti krá-
deži a pro odrazení zlodějů. Zajišťuje
dva typy ochrany, obvodovou a prosto-
rovou, a rovněž funkci bránící vyřazení
systému z činnosti.


Zamknutí vozidla s aktivovánímkompletní ochrany alarmem


Neprovádějte na systému alar-
mu žádné modifikace, neboť
by mohly vést k poruchám jeho
činnosti.

Neutralizaci je třeba provést
znovu po každém vypnutí
zapalování.

Opětná aktivace prostorové ochrany


)
Odemkněte vozidlo tlačítkem ode-
mykání dálkového ovladače.

)
Zamkněte vozidlo pomocí dálkové-
ho ovladače.
Alarm se znovu aktivuje s oběma typy
ochrany; kontrolka tlačítka A
zhasne.


Zamknutí vozidla s aktivováním
pouze obvodové ochrany

Vypnutí


)
Odemkněte vozidlo tlačítkem ode-
mykání dálkového ovladače.
Alarm se vypne a kontrolka tlačítka A

zhasne.

Obvodová ochrana

Systém kontroluje vstupy do vozidla.
Alarm se spustí, jestliže se někdo poku-
sí vniknout do vozidla násilným otevře-
ním dveří, zavazadlového prostoru nebo
kapoty motoru.
Prostorová ochrana

Systém kontroluje objemové změny
v interiéru vozidla.
Alarm se spustí, jestliže někdo rozbije
okno vozidla nebo je zaznamenán pohyb
v jeho interiéru.
Abyste mohli ponechat pootevřené okno
nebo zvíře ve vozidle, neutralizujte pro-
storovou ochranu.
Funkce bránící vyřazení
systému z činnosti

Systém kontroluje vyřazení svých kom-
ponentů z činnosti.
Alarm se spustí, jestliže se někdo pokusí
odpojit vodiče sirény, centrální ovládání
nebo akumulátor (baterii) vozidla.
Uvedení do pohotovostního stavu


)
Vypněte zapalování a vystupte
z vozidla.

)
Zamkněte nebo nadstandardně
zamkněte vozidlo tlačítkem zamy-
kání dálkového ovladače.
Alarm se aktivuje; kontrolka tlačítka A

bude blikat každou sekundu.
Neutralizace prostorové ochrany


)
Vypněte zapalování.

)
Do deseti sekund stiskněte tlačít-
ko A
a držte jej až do rozsvícení
kontrolky.

)
Vystupte z vozidla.

)
Zamkněte nebo nadstandardně
zamkněte vozidlo tlačítkem zamy-
kání dálkového ovladače.
Aktivuje se pouze obvodová ochrana
alarmu; kontrolka tlačítka A
bude blikat
každou sekundu.

OT
E
80

Spuštění alarmu
Poplach je signalizován houkáním sirény
a blikáním směrových světel po dobu při-
bližně třiceti sekund.
Po spuštění je alarm znovu připraven
k činnosti (je v pohotovosti).

Je-li alarm spuštěn desetkrát
za sebou, při jedenáctém
spuštění se dezaktivuje.
Rychlé blikání kontrolky tlačítka A
zna-
mená, že za Vaší nepřítomnosti došlo
ke spuštění alarmu. Při zapnutí zapa-
lování se blikání okamžitě zastaví.
Aby nedošlo ke spuštění alarmu při
mytí vozidla, uzamkněte vozidlo klíčem
v zámku dveří řidiče.
Nezapínejte alarm před odpojováním
akumulátoru, jinak by se rozezněla
siréna.


Porucha dálkového ovladače


)
Odemkněte vozidlo klíčem zasunu-
tým do zámku na dveřích řidiče.

)
Otevřete dveře; alarm se spustí.

)
Zapněte zapalování; alarm se vypne.




Funkční porucha
Rozsvícení kontrolky tlačítka A
při
zapnutí zapalování na deset sekund
signalizuje závadu sirény.
Nechte systém ověřit v servisu sítě
PEUGEOT nebo v jiném odborném
servisu.


Zamknutí vozidla bez aktivování
alarmu


)
Zamkněte nebo nadstandardně
zamkněte vozidlo klíčem zasunutým
do zámku na dveřích řidiče.



Automatická činnost *
V závislosti na předpisech platných ve
Vaší zemi se můžete setkat s jedním
z následujících případů:


- alarm se aktivuje 45 sekund po
zamknutí vozidla dálkovým ovla-
dačem, nezávisle na stavu dveří
a zavazadlového prostoru.

- alarm se aktivuje 2 minuty po zavření
posledních dveří nebo zavazadlové-
ho prostoru.


)
Aby nedošlo ke spuštění alarmu
při nastupování do vozidla, stisk-
něte nejprve tlačítko odemykání
dálkového ovladače.




*
Podle země prodeje.

82

Kontrolka svítí, zadní ovlada-
če jsou dezaktivované.
Kontrolka nesvítí, zadní ovla-
dače jsou aktivní.

Tento ovladač dezaktivuje
rovněž vnitřní ovladače oteví-
rání zadních dveří, viz rubrika
"Bezpečnost dětí".
Opětná aktivace
Jestliže nelze okno zavřít v automatic-
kém režimu, je třeba znovu aktivovat
jeho činnost:


)
přitáhněte a přidržte ovladač až do
zastavení okna,

)
opakovaně uvolňujte ovladač a
znovu jej přitahujte až do úplného
zavření okna,

)
držte ovladač ještě po dobu asi jed-
né sekundy po zavření,

)
stiskněte ovladač pro automatické
otevření okna až do spodní polohy,

)
když je okno ve spodní poloze, zno-
vu sktiskněte ovladač na přibližn
ě
jednu sekundu.
Jakýkoli jiný stav kontrolky je
známkou poruchy elektrické
dětské pojistky. Nechte sys-
tém ověřit v servisu sítě PEUGEOT
nebo v jiném odborném servisu.
Před vystoupením z vozidla vždy
vytáhněte klíč ze spínací skříňky, i
když odcházíte jen na malou chvíli.
Jestliže dojde k přiskřípnutí při mani-
pulaci s okny, je nutno obrátit směr
jejich pohybu. Za tím účelem stiskně-
te příslušný ovladač.
Když řidič ovládá okna spolujezdců
prostřednictvím ovladačů na svém
panelu, musí se ujistit, že nikdo
nebrání správnému zavření oken.
Řidič se musí ubezpečit, že cestující
používají elektrické ovladače oken
správným způsobem.
Při manipulaci s okny je nutno dávat
velký pozor na děti.

Dezaktivace ovladačů zadních oken a zadních dveří




)
Pro zajištění bezpečnosti dětí ve
vozidle se zapnutým zapalováním
stiskněte ovladač 5
, čímž dezaktivu-
jete ovladače oken vzadu, a to bez
ohledu na jejich polohu.
Otevření dveří zvenku a ovládání zad-
ních oken pomocí spínačů u řidiče bude
i nadále možné.
Během těchto úkonů není funkce
ochrany proti přiskřípnutí funkční.
