2013 Peugeot 308 SW BL hmotnost
[x] Cancel search: hmotnostPage 5 of 382
3
OBSAH
Směrová světla 137
Výstražná světla 137
Zvuková houkačka 137
Detekce poklesu tlaku v
pneumatikách 138
Tísňové volání nebo volání na
linku asistenční služby 139
Systémy asistence při brzdění 139
Systémy řízení dráhy vozidla 140
Bezpečnostní pásy 141
Airbagy 146
BEZPEČNOST 137 Î 149
Parkovací (ruční) brzda 150
Mechanická převodovka 150
Ukazatel navrhované změny
převodového stupně 151
Asistent pro rozjezd do svahu 152
Řízená šestistupňová manuální
převodovka 153
Automatická převodovka 157
Stop & Start 160
Omezovač rychlosti 163
Regulátor rychlosti "Tempomat" 165
Parkovací asistent 167
ŘÍZENÍ 150 Î 168
Kapota motoru 170
Úplné vyčerpání paliva (diesel) 171
Benzinové motory 172
Naftové motory 173
Kontrola hladiny náplní 174
Kontroly 176
OVĚŘOVÁNÍ
169 Î 177
Sada pro dočasnou opravu
pneumatiky 178
Výměna kola 187
Výměna žárovky 194
Výměna pojistky 201
Autobaterie 207
Režim úspory energie 210
Výměna stírací lišty 211
Odtažení vozidla 211
Tažení přívěsu 214
Kryt pro zimní období 215
Montáž střešního tyčového
nosiče 216
Příslušenství 217
PRAKTICKÉ
INFORMACE 178 Î 218
Benzinové motory 219
Hmotnost vozidel s benzinovým
motorem 222
Naftové motory 228
Hmotnost vozidel s naftovými
motory 231
Rozměry 240
Identifikační prvky 241
TECHNICKÉ
CHARAKTERISTIKY 219 Î 242
AUDIO a
TELEMATIKA 243 Î 364
VIZUÁLNÍ
REJSTŘÍK 365 Î 371
ABECEDNÍ
REJSTŘÍK 372 Î 376
Případ tísně nebo potřeby
asistenční služby 243
WIP Com 3D 247
WIP Nav+ 291
WIP Sound 345
8
9
10
11
12
Page 26 of 382
24
Omezte příčiny zvýšené
spotřeby
Rozložte hmotnost nákladu rovnoměr-
ně na celé vozidlo; nejtěžší zavazadla
umístěte na podlahu zavazadlového
prostoru, co nejblíže k zadním seda-
dlům.
Omezte zatížení vozidla a minimali-
zujte aerodynamický odpor (střešní
tyčový nosič, střešní zahrádka, nosič
jízdních kol, přívěs, ...). Používejte
raději uzavřený střešní box.
Střešní tyče a střešní zahrádku
demontujte, pokud je nepoužíváte.
Na konci zimního období vyměňujte
zimní pneumatiky za letní.
Dodržujte pokyny
pro údržbu
Pravidelně kontrolujte tlak vzduchu ve
studených pneumatikách; dodržujte
doporučení uvedená na štítku nalepe-
ném na sloupku dveří vozidla na straně
řidiče.
Tuto kontrolu provádějte především:
- před dlouhou jízdou,
- při změně ročního období,
- po dlouhodobém stání vozidla.
Nezapomeňte také zkontrolovat rezerv-
ní kolo a pneumatiky přívěsu nebo
karavanu.
Dbejte na pravidelnou údržbu vozidla
(olej, olejový filtr, vzduchový filtr, ...) a
řiďte se plánem servisních operací,
doporučených výrobcem vozidla.
Při čerpání paliva nepokračujte po tře-
tím vypnutí pistole. Zamezíte tak pře-
tečení paliva z nádrže.
U nového vozidla zaznamenáte lepší
hodnotu průměrné spotřeby paliva až
po ujetí prvních 3 000 km (záběh).
Page 64 of 382
3
62
POHODLÍ
Pokud je po delším vystavení pří-
mému slunci v interiéru vozidla
příliš horko, vyvětrejte kabinu ote-
vřením oken.
Nastavte ovladač rychlosti ventilá-
toru na hodnotu, která zajistí dobré
obnovování vzduchu v kabině.
Klimatizační systém neobsahuje
chlór a nepředstavuje nebezpečí
pro ozónovou vrstvu. DOPORUČENÍ PRO VĚTRÁNÍ A KLIMATIZACI
Aby byly tyto systémy plně účinné, dodržujte následující pravidla pro použí-
vání a údržbu:
)
Aby bylo rozdělování proudu vzduchu rovnoměrné, dbejte na průchodnost
mřížek vstupu vnějšího vzduchu, umístěných na spodním okraji čelního
skla, trysek, větracích otvorů a výstupů vzduchu, stejně jako na průchod-
nost odvodu vzduchu v zavazadlovém prostoru.
)
Nezakrývejte snímač slunečního záření umístěný na palubní desce. Slouží
k regulaci automatické klimatizace.
)
Aby se klimatizační systém udržel v bezvadném stavu, uveďte jej do čin-
nosti nejméně jednou nebo dvakrát za měsíc na alespoň 5 až 10 minut.
)
Dbejte na dobrý stav pylového filtru a nechte pravidelně měnit filtrační
vložky (viz kapitola „Kontroly“).
Doporučujeme dávat přednost kombinovanému pylovému filtru. Díky spe-
cifické aktivní přísadě zlepšuje čištění vzduchu vdechovaného cestujícími
a přispívá k zachování čistoty v kabině (snížení alergických reakcí, nepří-
jemných pachů a usazování mastnoty).
)
Pro zajištění řádné činnosti klimatizačního systému doporučujeme nechat
pravidelně provádět jeho kontroly dle doporučení v Sešitu údržby.
)
Jestliže zařízení nechladí, vypněte jej a obraťte se na servisní síť PEUGEOT
nebo na jiný odborný servis.
Při tažení přívěsu s maximální povolenou hmotností do prudkého svahu za
vysokých teplot můžete klimatizaci vypnout a využít tak lépe výkon motoru,
čímž dojde ke zlepšení tažné kapacity vozidla.
Při chlazení vzduchu dochází v kli-
matizačním zařízení ke kondenza-
ci par a při zastavení vozu vytéká
nashromážděná voda pod vozidlo.
Tento jev je zcela normální.
Systém Stop & Start
Systémy topení a klimatizace fungují jen při běžícím motoru. Aby bylo zacho-
váno požadované tepelné pohodlí v kabině vozidla, můžete dočasně deakti-
vovat funkci Stop & Start (viz kapitola "Řízení").
Page 77 of 382
3
75
POHODLÍ
Vyjmutí sedadel
Montáž
Po složení sedadla proveďte následují-
cí operace:
)
zatáhněte za červený popruh D
pro
odjištění předních nožek sedadla,
)
nadzvedněte jej a odneste pomocí
přepravního madla E
.
Nikdy nepoužívejte seřizovací
popruhy pro vyjmutí, instalaci nebo
přenášení sedadla; používejte pře-
pravní madlo E
,
určené k tomuto
účelu (hmotnost sedadla: přibližně
18 kg).
Aby byly elektronické systémy
vyjmutého sedadla chráněny,
musí být sedadlo uloženo v čistém
a suchém prostředí, chráněném
před povětrnostními vlivy. Zajištěno
Odjištěno
)
Překlopte složené sedadlo směrem
dozadu; přední a zadní nožky se
automaticky zajistí.
)
Zatáhněte za jeden z popruhů B
pro
odjišt
ění a zvednutí opěradla.
)
Ověřte, že nic nezykrývá kotvicí
body v podlaze a nebrání tak řádné-
mu zajištění nožek sedadla.
)
Přeneste sedadlo pomocí přeprav-
ního madla E
.
)
Umístěte přední nožky sedadla do
příslušných kotvicích bodů.
)
Zvedněte páčku C
pro ověření odjiš-
tění zadních nožek sedadla.
Page 78 of 382
3
76
POHODLÍ
PŘÍDAVNÁ SEDADLA
Poloha „stolek“
)
Uveďte opěrku hlavy do spodní
polohy.
)
Zatáhněte za popruh A
v zadní levé
části sedadla.
)
Sklopte opěradlo na sedák.
Složení
Jakmile je sedadlo v poloze „stolek“,
proveďte následující operace:
)
vyjměte navíjecí mechanismus naví-
jecího krytu,
)
nadzvedněte tyč B
v zadní části
sedadla pro odjištění zadních nožek,
)
nadzvedněte sedadlo a přichyťte jej
k tyčce opěrky hlavy sedadla druhé
řady pomocí zabudovaného příchyt-
ného popruhu C
.
Vyjmutí
Když je sedadlo složené, proveďte
následující operace:
)
zatáhněte za popruh D
pro odjištění
předních nožek sedadla,
)
nadzvedněte sedadlo a přeneste jej
pomocí přepravního madla E
,
)
namontujte zpět krytky kotvicích bodů
sedadla, aby byla podlaha zavazadlo-
vého prostoru zcela plochá.
Nikdy nepoužívejte příchytné a seři-
zovací popruhy sedadla k vyjmutí,
instalaci nebo přenášení sedadla;
použijte přepravní madlo E
, určené
k tomuto účelu (hmotnost sedadla:
přibližně 15 kg). Tato dvě sedadla se nacházejí ve tře-
tí řadě a jsou naprosto shodná. Slouží
k příležitostné přepravě dalších cestu-
jících. Mohou být umístěna do polohy
„stolek“, složna nebo mohou posloužit
k různým konfiguracím nákladového
prostoru.
Page 216 of 382
11
214
PRAKTICKÉ INFORMACE
)
V zadním nárazníku odklopte krytku
zatlačením na její levou část.
)
Zašroubujte oko pro vlečení až na
doraz.
)
Zahákněte vlečnou tyč.
)
Zapněte výstražná světla na obou
vozidlech.
)
Opatrně se rozjeďte a při nízké
rychlosti jeďte jen na krátkou vzdá-
lenost.
Vlečení jiného vozidla TAŽENÍ PŘÍVĚSU
Vaše vozidlo je zkonstruováno přede-
vším pro přepravu osob a zavazadel,
nicméně může být také použito pro
tažení přívěsu.
Doporučení pro jízdu
Boční vítr
)
Počítejte s větší citlivostí vozidla na
nárazy bočního větru.
Chlazení
Při tažení přívěsu do kopce dochází ke
zvýšení teploty chladicí kapaliny.
Mechanické zařízení určené pro připo-
jení přívěsu s doplňkovou signalizací a
osvětlením.
Rozložení nákladu
)
Umístěte náklad v přívěsu tak, aby
se nejtěžší předměty nacházely co
nejblíže nápravě a svislé zatížení
koule tažného zařízení bylo blízko
přípustného maxima (nesmí ho však
překročit).
Hustota vzduchu se snižuje zároveň se
zvyšující se nadmořskou výškou, což
má za následek snížení výkonu motoru.
Při jízdě v oblastech s nadmořskou výš-
kou překračující 1 000 m je třeba snížit
maximální hmotnost př
ívěsu o 10 % na
každých dalších 1 000 metrů nadmoř-
ské výšky.
V kapitole „Technické charakteristiky“
naleznete hodnoty hmotnosti vozidla a
přívěsu platné pro Vaše vozidlo. Při jízdě s přívěsem je vozidlo velmi
namáháno a řízení vyžaduje zvýšenou
pozornost.
Doporučujeme Vám používat ori-
ginální tažná zařízení a originál-
ní elektrické svazky PEUGEOT,
které byly testovány a schváleny
již při navrhování vozidla, a svěřit
montáž tohoto zařízení servisu sítě
PEUGEOT nebo odbornému ser-
visu.
V případě montáže mimo servisní
síť PEUGEOT musí být tato povin-
ně provedena v souladu s pokyny
výrobce vozidla.
Pokud je vaše vozidlo vybaveno ben-
zinovým motorem 1,6 l THP 200 k,
nemůžete instalovat tažné zařízení.
Rozměr výfukového systému v prove-
dení Sport to neumožňuje.
Page 217 of 382
11
215
PRAKTICKÉ INFORMACE
KRYT PRO ZIMNÍ OBDOBÍ *
Snímatelný kryt umožňuje zabránit
nahromadění sněhu v místě ventilátoru
chlazení motoru.
Montáž
)
Umístěte kryt před spodní část před-
ního nárazníku.
)
Zatlačte jej po obvodu pro postupné
zaklapnutí jeho příchytek.
Nezapomeňte sejmout kryt během
zimního období:
- když je vnější teplota vyšší než
10 °C,
- v případě tažení přívěsu,
- v případě jízdy rychlostí vyšší
než 120 km/h.
Demontáž
)
Pomocí šroubováku zapáčete pro
postupné uvolnění všech příchytek. Protože ventilátor chlazení je spouštěn
elektricky, jeho účinnost nezávisí na
otáčkách motoru.
)
Pro snížení otáček motoru snižte
rychlost vozidla.
Maximální hmotnost přívěsu při stou-
pání do dlouhého svahu závisí na jeho
sklonu a na venkovní teplotě.
V každém případě věnujte zvýšenou
pozornost teplotě chladicí kapaliny.
Brzdy
Při tažení přívěsu se prodlužuje brzdná
vzdálenost.
Pro zabránění přehřátí brzd (například
při sjíždění horských svahů) se doporu-
čuje využívat brzdění motorem.
Pneumatiky
)
Zkontrolujte tlak vzduchu v pneuma-
tikách vozidla i přívěsu, dodržujte
předepsané hodnoty.
Osvětlení
)
Ověřte správnou funkci elektrického
signalizačního zařízení přívěsu.
V případě použití originálního taž-
ného zařízení PEUGEOT bude
automaticky deaktivována funkce
zadního parkovacího asistenta.
)
Pokud se rozsvítí výstražná
kontrolka a kontrolka STOP
,
co nejdříve zastavte vozidlo
a vypněte motor.
*
Podle země prodeje.

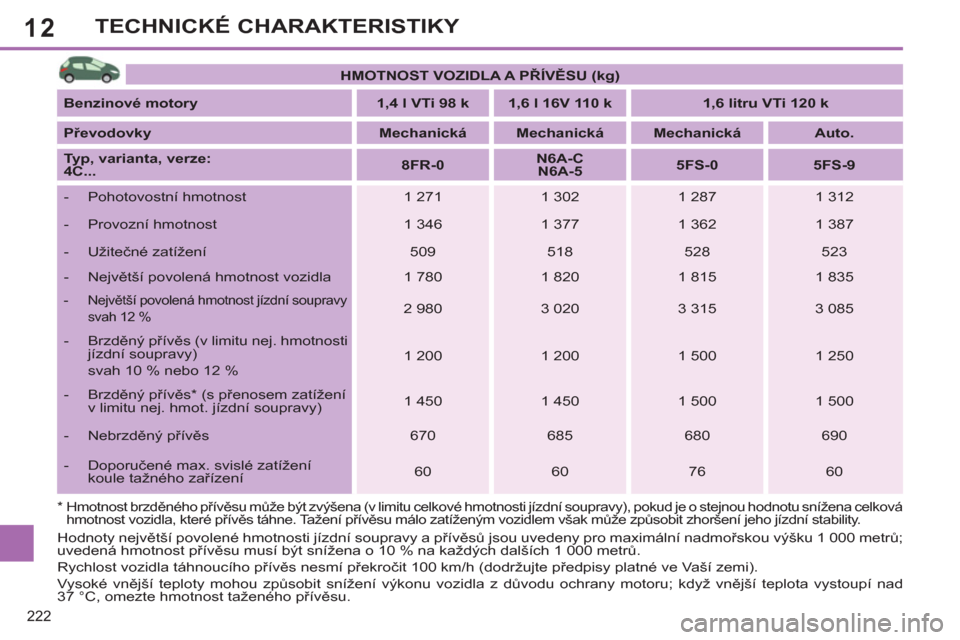

Page 224 of 382
12
222
TECHNICKÉ CHARAKTERISTIKY
*
Hmotnost brzděného přívěsu může být zvýšena (v limitu celkové hmotnosti jízdní soupravy), pokud je o stejnou hodnotu snížena celková
hmotnost vozidla, které přívěs táhne. Tažení přívěsu málo zatíženým vozidlem však může způsobit zhoršení jeho jízdní stability.
Hodnoty největší povolené hmotnosti jízdní soupravy a přívěsů jsou uvedeny pro maximální nadmořskou výšku 1 000 metrů;
uvedená hmotnost přívěsu musí být snížena o 10 % na každých dalších 1 000 metrů.
Rychlost vozidla táhnoucího přívěs nesmí překročit 100 km/h (dodržujte předpisy platné ve Vaší zemi).
Vysoké vnější teploty mohou způsobit snížení výkonu vozidla z důvodu ochrany motoru; když vnější teplota vystoupí nad
37 °C, omezte hmotnost taženého přívěsu.
HMOTNOST VOZIDLA A PŘÍVĚSU (kg)
Benzinové motory
1,4 l VTi 98 k
1,6 l 16V 110 k
1,6 litru VTi 120 k
Převodovky
Mechanická
Mechanická
Mechanická
Auto.
Typ, varianta, verze:
4C...
8FR-0
N6A-C
N6A-5
5FS-0
5FS-9
- Pohotovostní hmotnost
1 271
1 302
1 287
1 312
- Provozní hmotnost
1 346
1 377
1 362
1 387
- Užitečné zatížení
509
518
528
523
- Největší povolená hmotnost vozidla
1 780
1 820
1 815
1 835
- Největší povolená hmotnost jízdní soupravy
svah 12 %
2 980
3 020
3 315
3 085
- Brzděný přívěs (v limitu nej. hmotnosti
jízdní soupravy)
svah 10 % nebo 12 %
1 200
1 200
1 500
1 250
- Brzděný přívěs * (s přenosem zatížení
v limitu nej. hmot. jízdní soupravy)
1 450
1 450
1 500
1 500
- Nebrzděný přívěs
670
685
680
690
- Doporučené max. svislé zatížení
koule tažného zařízení
60
60
76
60
