2013 PEUGEOT 3008 Instrukcja obsługi (in Polish)

191
INFORMACJE PRAKTYCZNE
WYMIANA BEZPIECZNIKA
Sposób wymiany uszkodzonego bez-
piecznika na nowy zapobiegając uszko-
dzeniu odpowiadającej mu funkcji.


Dostęp do narzędzi

Szczypce do wyciągania bezpieczników
znajdują się na wewnętrznej stronie
skrzynki bezpieczników deski rozdziel-
czej.
Aby ją otworzyć należy:


)
Całkowicie zdjąć pokrywę.

)
Wyciągnąć szczypce.



Wymiana bezpiecznika



Dobry



Zły





)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.

)
Nowy bezpiecznik powinien być o
takim samym nominale jak uszko-
dzony.

)
Sprawdzić, czy numer wygrawero-
wany na skrzynce jest taki sam jak
na nóżce bezpiecznika i w tabelach
znajdujących się poniżej.

Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe
został tak zbudowany, aby działał z
wyposażeniem seryjnym lub opcjo-
nalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w pojeź-
dzie należy skontaktować się z ASO
SIECI PEUGEOT lub warsztatem
specjalistycznym.
PEUGEOT nie ponosi od-
powiedzialności za kosz-
ty związane z naprawą
pojazdu lub usterką spowodowaną
instalacją osprzętu dodatkowego
nie pochodzą
cego, nie polecanego
przez PEUGEOT i zainstalowanego
niezgodnie z zaleceniami. Dotyczy
to w szczególności urządzeń, któ-
rych łączny pobór mocy przekracza
10 miliamperów.

Przed wymianą bezpiecznika należy
rozpoznać przyczynę usterki i ją usu-
nąć.


)
Sprawdzić, czy bezpiecznik jest
uszkodzony na podstawie stanu
włókna.

192
INFORMACJE PRAKTYCZNE

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w
dolnej części deski rozdzielczej.
Tabela bezpieczników


Bezpiecznik



Nr

Natężenie
(A)

Funkcje




F1



15

Wycieraczka tylnej szyby.


F2



-

Wolny.


F3



5

Kalkulator poduszek powietrznych.


F4



10

Lusterko wsteczne elektrochromatyczne,
klimatyzacja, moduł przełączników i zabezpieczeń,
urządzenia multimedialne z tyłu.


F5



30

Sekwencyjny podnośnik szyb z przodu.


F6



30

Sekwencyjne podnośniki szyb z tyłu.


F7



5



Przednie i tylne lampki sufitowe, tylna lampka do czytania,
oświetlenie osłony przeciwsłonecznej, oświetlenie
schowka przedniego, oświetlenie podłokietnika
środkowego, przełącznik przekaźnika 12 V bagażnika.

193
INFORMACJE PRAKTYCZNE

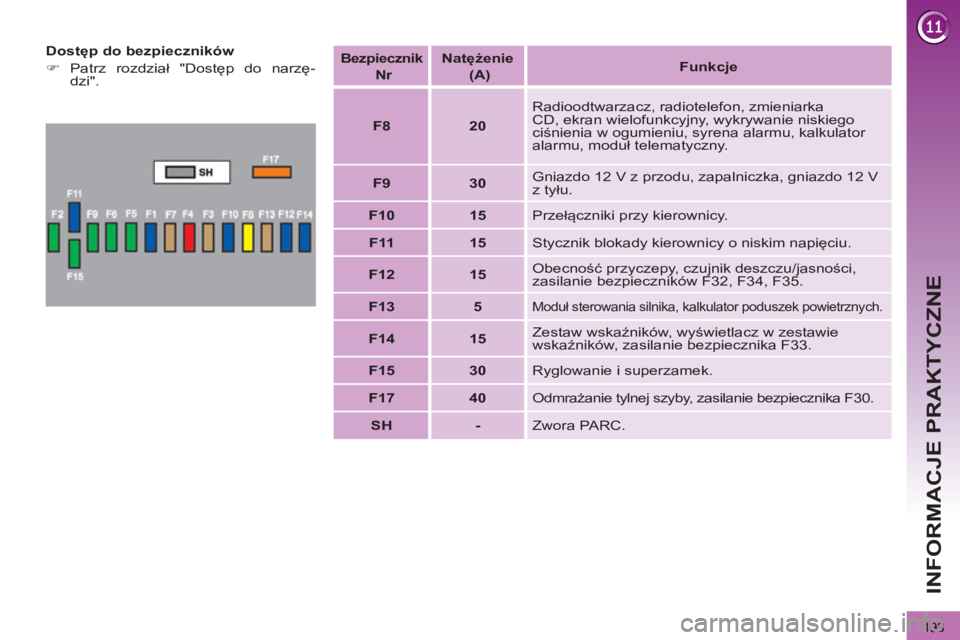

Dostęp do bezpieczników


)
Patrz rozdział "Dostęp do narzę-
dzi".



Bezpiecznik



Nr


Natężenie
(A)


Funkcje




F8




20
Radioodtwarzacz, radiotelefon, zmieniarka
CD, ekran wielofunkcyjny, wykrywanie niskiego
ciśnienia w ogumieniu, syrena alarmu, kalkulator
alarmu, moduł telematyczny.


F9




30
Gniazdo 12 V z przodu, zapalniczka, gniazdo 12 V
z tyłu.


F10




15

Przełączniki przy kierownicy.


F11




15

Stycznik blokady kierownicy o niskim napięciu.


F12




15
Obecność przyczepy, czujnik deszczu/jasności,
zasilanie bezpieczników F32, F34, F35.


F13




5


Moduł sterowania silnika, kalkulator poduszek powietrznych.



F14




15
Zestaw wskaźników, wyświetlacz w zestawie
wskaźników, zasilanie bezpiecznika F33.


F15




30

Ryglowanie i superzamek.


F17




40

Odmrażanie tylnej szyby, zasilanie bezpiecznika F30.


SH




-

Zwora PARC.

194
INFORMACJE PRAKTYCZNE

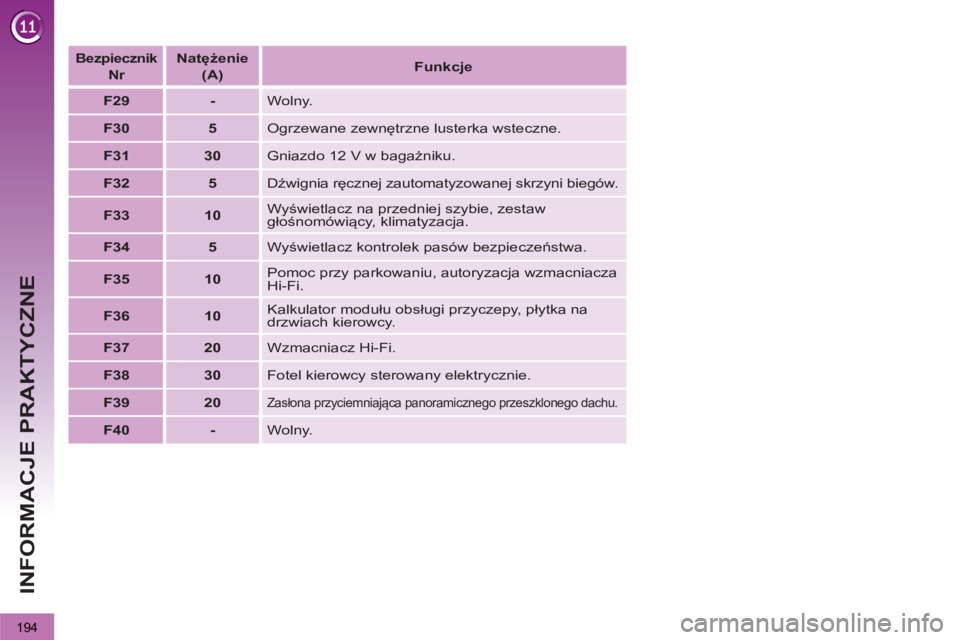

Bezpiecznik
Nr



Natężenie
(A)



Funkcje




F29



-

Wolny.


F30



5

Ogrzewane zewnętrzne lusterka wsteczne.


F31



30

Gniazdo 12 V w bagażniku.


F32



5

Dźwignia ręcznej zautomatyzowanej skrzyni biegów.


F33



10

Wyświetlacz na przedniej szybie, zestaw
głośnomówiący, klimatyzacja.


F34



5

Wyświetlacz kontrolek pasów bezpieczeństwa.


F35



10

Pomoc przy parkowaniu, autoryzacja wzmacniacza
Hi-Fi.


F36



10

Kalkulator modułu obsługi przyczepy, płytka na
drzwiach kierowcy.


F37



20

Wzmacniacz Hi-Fi.


F38



30

Fotel kierowcy sterowany elektrycznie.



F39



20


Zasłona przyciemniająca panoramicznego przeszklonego dachu.



F40



-

Wolny.

195
INFORMACJE PRAKTYCZNE

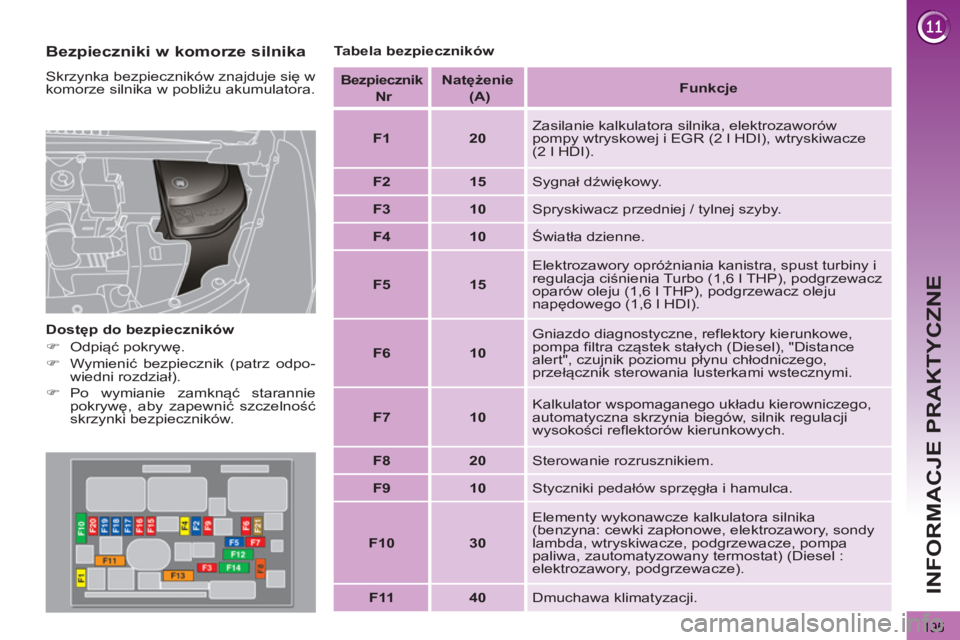

Bezpieczniki w komorze silnika

Skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora.

Dostęp do bezpieczników


)
Odpiąć pokrywę.

)
Wymienić bezpiecznik (patrz odpo-
wiedni rozdział).

)
Po wymianie zamknąć starannie
pokrywę, aby zapewnić szczelność
skrzynki bezpieczników.

Tabela bezpieczników

Bezpiecznik
Nr


Natężenie
(A)


Funkcje




F1



20

Zasilanie kalkulatora silnika, elektrozaworów
pompy wtryskowej i EGR (2 l HDI), wtryskiwacze
(2 l HDI).


F2



15

Sygnał dźwiękowy.


F3



10

Spryskiwacz przedniej / tylnej szyby.


F4



10

Światła dzienne.


F5



15

Elektrozawory opróżniania kanistra, spust turbiny i
regulacja ciśnienia Turbo (1,6 l THP), podgrzewacz
oparów oleju (1,6 l THP), podgrzewacz oleju
napędowego (1,6 l HDI).


F6



10

Gniazdo diagnostyczne, reflektory kierunkowe,
pompa filtra cząstek stałych (Diesel), "Distance
alert", czujnik poziomu płynu chłodniczego,
przełącznik sterowania lusterkami wstecznymi.


F7



10

Kalkulator wspomaganego układu kierowniczego,
automatyczna skrzynia biegów, silnik regulacji
wysokości reflektorów kierunkowych.


F8



20

Sterowanie rozrusznikiem.


F9



10

Styczniki pedałów sprzęgła i hamulca.


F10



30

Elementy wykonawcze kalkulatora silnika
(benzyna: cewki zapłonowe, elektrozawory, sondy
lambda, wtryskiwacze, podgrzewacze, pompa
paliwa, zautomatyzowany termostat) (Diesel :
elektrozawory, podgrzewacze).


F11



40

Dmuchawa klimatyzacji.

196
INFORMACJE PRAKTYCZNE

Bezpiecznik
Nr


Natężenie
(A)

Funkcje




F12



30

Mała / Duża prędkość wycieraczki przedniej szyby.


F13



40

Zasilanie BSI (+ po zapłonie).


F14



30

Pompa powietrza.


F15



10

Światła drogowe prawe.


F16



10

Światła drogowe lewe.


F17



15

Światło mijania lewe.


F18



15

Światło mijania prawe.


F19



15

Podgrzewacz oparów oleju (1,6 l VTi ),
elektrozawór regulacji ciśnienia Turbo (Diesel),
czujnik poziomu płynu chłodniczego (Diesel).


F20



10

Zautomatyzowany termostat, elektrozawory
systemu zmiennych faz rozrządu, elektrozawór
regulacji ciśnienia Turbo (Diesel), czujnik poziomu
płynu chłodniczego (Diesel).


F21



5

Zasilanie przekaźnika zespołu motowentylatora,
przełącznik przekaźnika Valvetronic (1,6 l VTi),
chłodzenie Turbo (1,6 l THP), przepływomierz
powietrza (1,6 l HDI).

197
INFORMACJE PRAKTYCZNE

Tabela mini i półbezpieczników nad akumulatorem


Bezpiecznik
Nr


Natężenie
(A)


Funkcje




F1



-

Wolny.


F2



5

Stycznik dwufunkcyjny hamulca.


F3



5

Moduł ładowania akumulatora.


F4



25

Elektrozawory ABS/CDS.


F5



5

Kalkulator ABS/CDS.


F6



15

Automatyczna skrzynia biegów, ręczna
zautomatyzowana skrzynia biegów.


F7 *



80



Zespół elektropompy układu wspomagania układu kierowniczego.



F8

*


60

Zespół motowentylatora.


F9 *



80 / 30

Moduł świec żarowych (Diesel), silnik elektryczny
Valvetronic (1,6 l THP).


F10 *



40

Zespół elektropompy ABS/CDS.


F11 *



100

Moduł komunikacji i zabezpieczeń.


F12 *



30

Zespół elektropompy ręcznej zautomatyzowanej
skrzyni biegów.


Bezpiecznik

Nr


Natężenie (A)



Funkcje




MF1 *



-

Wolny.


MF2 *



30

Moduł obsługi przyczepy.


MF3 *



50

Skrzynka bezpieczników kabiny.


MF4 *



80

BSI.


MF5 *



80

BSI.


MF6 *



30

Elektryczny hamulec postojowy.


MF7 *



30

Ogrzewane przednie fotele.


MF8 *



20

Spryskiwacz reflektorów.
Tabela bezpieczników maxi

*
Bezpieczniki maxi i niektóre inne bez-
pieczniki stanowią dodatkowe zabez-
pieczenie systemów elektrycznych.
Wymiana tych bezpieczników musi być
wykonana w ASO SIECI PEUGEOT
lub w warsztat specjalistyczny.

198
INFORMACJE PRAKTYCZNE




AKUMULATOR 12 V




Dostęp do akumulatora

Akumulator znajduje się pod pokrywą
silnika.
W celu uzyskania dostępu do akumula-
tora należy:


)
otworzyć pokrywę za pomocą we-
wnętrznej dźwigni, a następnie od
zewnątrz,

)
zamocować podpórkę pokrywy silni-
ka,

)
zdjąć plastikową osłonę w celu od-
słonięcia zacisku (+).

)
w razie konieczności wypiąć skrzyn-
kę bezpieczników, aby wyjąć aku-
mulator.






Etykieta wskazuje zastosowanie akumu-
latora ołowiowego 12 V o specjalnej tech-
nologii i parametrach, wymagającego, w
przypadku wymiany albo odłączenia, in-
terwencji ze strony ASO sieci PEUGEOT
lub warsztatu specjalistycznego.
Nieprzestrzeganie tych zaleceń może
spowodować przedwczesne zużycie
akumulatora.

Po zamontowaniu akumulatora funkcja
Stop & Start będzie aktywna dopiero po
kilku godzinach w zale
żności od warun-
ków klimatycznych i stanu naładowania
akumulatora (do około 8 godzin).

Ładowanie akumulatora systemu Stop &
Start nie wymaga odłączania.
Sposób postępowania w przypadku
uruchamiania silnika z innego akumula-
tora lub ładowania rozładowanego aku-
mulatora.


Rozłączanie zacisku (+)


)
Podnieść maksymalnie łopatkę D
,
aby odblokować pierścień E
.


Podłączanie zacisku (+)


)
Ustawić otwarty pierścień E
kabla
na zacisku (+) akumulatora.

)
Nacisnąć pionowo pierścień E
, aby
ustawić go na akumulatorze.

)
Zablokować pierścień odchyla-
jąc występ ustalający, a nastę
pnie
opuszczając łopatkę D
.
Nie naciskać łopatki na siłę, ponieważ
zablokowanie jest niemożliwe, jeżeli
pierścień jest nieprawidłowo ustawiony;
powtórzyć procedurę.
