SPIS TREŚCI
WPROWADZENIE 4-25
KONTROLA JAZDY 47-61
BEZPIECZEŃSTWODZIECI 122-133
EKRANY
WIELOFUNKCYJNE 62-70
KOMFORT 71-84
OTWIERANIE 85-99
WIDOCZNOŚĆ 100-110
WYPOSAŻENIE 111-12
1
Zestaw wskaźników........................47Kontrolki..........................................49Wskaźniki.......................................57Przyciski regulacyjne......................61Foteliki dziecięce..........................122Foteliki dziecięce ISOFIX.............130Bezpieczeństwo dzieci.................133
Ekran C (WIP Sound).....................62Ekran kolorowy 16/9 składany(WIP Com 3Dlub WIP Nav+)........65
Ogrzewanie i Wentylacja ................71Osuszanie - odmrażanie
tylnej szyby...................................72Klimatyzacja automatycznadwustrefowa .................................73Fotele przednie ...............................76Kanapa tylna..................................80Regulacja kierownicy......................82Lusterka wsteczne ..........................83
Klucz z pilotem zdalnegosterowania ....................................85Alarm..............................................90Podnośniki szyb.............................92Drzwi...............................................94Bagażnik.........................................96Dolna burta bagażnika ...................97Zbiornik paliwa ...............................98Zabezpieczenie przed pomyłką
przy tankowaniu (diesel)..............99
Przełączniki oświetlenia ...............100Światła diodoweą...........................102Światła dzienne............................102Automatyczne włączanie świateł...ł103Regulacja reflektor

13
W
P

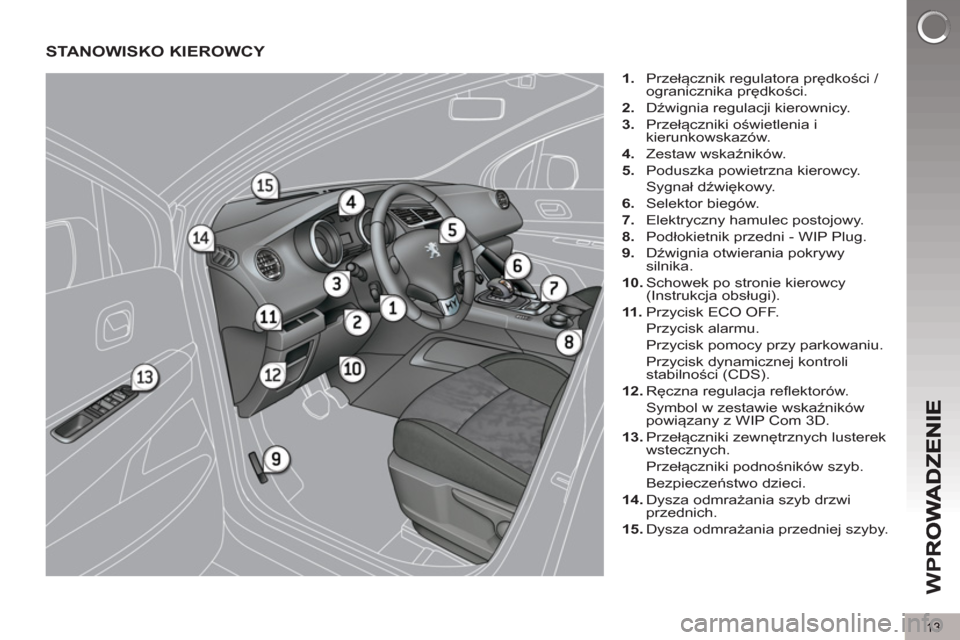

STANOWISKO KIEROWCY


1. Przełącznik regulatora prędkości /
ogranicznika prędkości.

2. Dźwignia regulacji kierownicy.

3. Przełączniki oświetlenia i
kierunkowskazów.

4. Zestaw wskaźników.

5. Poduszka powietrzna kierowcy.
Sygnał dźwiękowy.

6. Selektor biegów.

7. Elektryczny hamulec postojowy.

8. Podłokietnik przedni - WIP Plug.

9. Dźwignia otwierania pokrywy
silnika.

10. Schowek po stronie kierowcy
(Instrukcja obsługi).

11. Przycisk ECO OFF.
Przycisk alarmu.
Przycisk pomocy przy parkowaniu.
Przycisk dynamicznej kontroli
stabilności (CDS).

12. Ręczna regulacja reflektorów.
Symbol w zestawie wskaźników
powiązany z WIP Com 3D.

13. Przełączniki zewnętrznych lusterek
wstecznych.
Przełą
czniki podnośników szyb.
Bezpieczeństwo dzieci.

14. Dysza odmrażania szyb drzwi
przednich.

15. Dysza odmrażania przedniej szyby.

19
W
P
BEZPIECZEŃSTWO
Zestaw wskaźników



A. Po włączeniu zapłonu wskazówka
powinna wskazywać poziom paliwa
w zbiorniku.

B. Po włączeniu zapłonu wskaźnik po-
ziomu oleju powinien przez kilka se-
kund wyświetlać "OIL OK" .
Jeżeli poziomy są nieprawidłowe na-
leży uzupełnić poziom w odpowiednim
zbiorniku.
47


Kontrolki



1. Po włączeniu zapłonu zapalają się
pomarańczowe i czerwone kontrolki
alarmowe.

2. Przy aktywnym trybie hybrydowym
kontrolki te powinny zgasnąć.
Jeżeli kontrolki pozostaną zapalone na-
leży zapoznać się z informacjami w od-
powiedni rozdziale.
49
Panele przycisków


Zapalenie się kontrolki sygnalizuje stan
działania danej funkcji.



A. Pomoc graficzna i
dźwiękowa przy par-
kowaniu. 162
136
90
38
152
134
95


B. ESC OFF.

C. Alarm pojemnościowy.

D. ECO OFF.

E. Wyświetlacz na przed-
niej szybie.

F. Światła awaryjne.

G. Centralny zamek.

Dolny



Środkowy

47
K
O
Panel, na którym znajdują się tarcze i kontrolki sygnalizujące stan pojazdu.
ZESTAW WSKAŹNIKÓW


Więcej informacji można odna-
leźć w odpowiednim rozdziale,
dotyczącym danego przycisku
lub funkcji i powiązanych z nimi
wyświetlanych informacji.
Tarcze

6. Przycisk zerowania wyświetlacza lub
wyświetlenie licznika serwisowego.
Zeruje wybraną funkcję (dzienny
licznik przebiegu lub licznik serwiso-
wy) lub wyświetla licznik serwisowy.

7. Potencjometr oświetlenia zesta-
wu wskaźników.
Zmienia intensywność oświetlenia
stanowiska kierowcy. Reguluje in-
tensywność oświetlenia stanowiska
kierowcy przy włączonych światłach.

8. Kontrolka Ready
Sygnalizuje, że pojazd jest gotowy
do drogi.

1. Licznik dostępnej mocy .
P okazuje wartość procentową do-
stępnej mocy .
Więcej informacji znajduje się w roz-
dziale "Hybryda".

2. Temperatura płynu chłodniczego.


Wskazuje temperaturę płynu chłod-
niczego (stopni Celsjusza).

3. Poziom paliwa.
Wskazuje ilość paliwa w zbiorniku.

4. Prędkościomierz.
Wskazuje prędkość jadącego pojaz-
du (km/h lub mph).

5. Wyświetlacz.
Wyświetlacz(e)


A. Ogranicznik prędkości .
lub
Regulator prędkości.
(km/h lub mph)

B. Dzienny licznik przebiegu.
(km lub mile)

C. Licznik serwisowy.
(km lub mile) lub

Wskaźnik poziomu oleju silnikowego.


lub
Licznik całkowitego przebiegu.
(km lub mile)

D.
Zautomatyzowana skrzynia biegów
z 6 biegami.


E. - Strumień elektryczny lub
-

Komunikaty alarmowe i o stanach
funkcji
lub
-
Komputer pokładowy lub
-
Informacje systemu nawigacji
GPS lub
- Menu (z WIP Com 3D).

49
K
O

Parametry pojazdu
To menu pozwala włączyć lub wyłączyć
niektóre funkcje prowadzenia i komfortu
(zależnie od kraju przeznaczenia):


- wycieraczka szyby sprzężona z bie-
giem wstecznym (patrz rozdział "Wi-
doczność"),

- odryglowanie selektywne (patrz roz-
dział "Otwieranie"),

- oświetlenie towarzyszące i witające
(patrz rozdział "Widoczność"),

- oświetlenie wewnętrzne (patrz roz-
dział "Widoczność"),

- światła dzienne (patrz rozdział "Wi-
doczność"),

- reflektory kierunkowe (patrz rozdział
"Widoczność"),

- hamulec parkingowy automatyczny
lub ręczny (patrz rozdział "Prowa-
dzenie").

Wybór jednostek
To menu pozwala wybrać jednostki:
temperatury (°C lub °F) i zużycia paliwa
(l/100, mpg lub km/l).
Wybór języka
To menu pozwala wybrać język wy-
świetlanych informacji: Niemiecki, An-
gielski, Hiszpański, Francuski, Włoski,
Holenderski, Portugalski, Turecki * .

*
W zależności od kraju przeznaczenia. KONTROLKI


Po włączeniu zapłonu
Niektóre kontrolki alarmowe włączają
się na kilka sekund w momencie włą-
czenia zapłonu.
Po uruchomieniu silnika kontrolki te po-
winny zgasnąć.
Jeżeli palą się na stałe przed ruszeniem,
sprawdzić znaczenie danego alarmu.

Ostrzeżenia powiązane
Zapaleniu się niektórych kontrolek
może towarzyszyć sygnał dźwiękowy i
komunikat na ekranie wielofunkcyjnym.
Kontrolka może zapalić się na
stałe lub migać.
Niektóre kontrolki mogą po-
siadać dwa tryby sygnalizacji. Tylko
na podstawie powiązania sygnału
kontrolki ze stanem pracy samocho-
du można stwierdzić, czy jest to sy-
tuacja normalna, czy pojawiła się
usterka.


Sygnalizatory wzrokowe informują kie-
rowcę o włączeniu danego systemu
(kontrolki działania lub wyłączenia) lub
o pojawieniu się usterki (kontrolka alar-
mowa).

53
K
O










Kontrolki alarmowe
Zapalenie się jednej z poniższych kontrolek przy włączonym systemie hybrydowym lub podczas jazdy sygnalizuje usterkę
wymagającą interwencji kierowcy.
Każda usterka powodująca zapalenie się kontrolki alarmowej wymaga przeprowadzenia dodatkowej diagnostyki poprzez
zapoznanie się z komunikatem wyświetlanym na ekranie wielofunkcyjnym.
W razie wątpliwości skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.



Kontrolka


jest
zapalona


Przyczyna


Działanie / Uwagi





STOP
na stałe, powiązana
z inną kontrolką
alarmową, towarzyszy
jej sygnał dźwiękowy i
komunikat na ekranie.

Jest powiązana z układem
hamulcowym, układem
kierowniczym ze wspomaganiem,
ciśnieniem oleju silnikowego,
temperaturą płynu chłodzącego
lub systemem hybrydowym. Należy koniecznie zatrzymać
pojazd zachowując wszelkie środki
bezpieczeństwa.
Zatrzymać się, wyłączyć zapłon i
skontaktować się z ASO sieci PEUGEOT.




Service
(serwisowa)

zapalona czasowo. Pojawienie się mniej
znaczących niesprawności
nie skojarzonych z żadną
kontrolką.
Zidentyfikować niesprawność na podstawie
komunikatu wyświetlonego na ekranie, np.:



- system hybrydowy,

- zamknięcie drzwi, bagażnika lub
pokrywy silnika,

- poziom oleju silnikowego,

- poziom płynu spryskiwacza szyb,

- bateria pilota zdalnego sterowania,

- zatkanie filtra cząstek stałych (Diesel).
W razie innych niesprawności
skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem
specjalistycznym.

na stałe.

Pojawienie się poważnych
niesprawności nie skojarzonych
z żadną kontrolką.
Zidentyfikować niesprawność na podstawie komunikatu
wyświetlonego na ekranie i jak najszybciej skontaktować się
z ASO SIECI PEUGEOT lub z warsztatem specjalistycznym.


FAP : filtr
cząstek
stałych,
Diesel



na stałe, sprzężona
tymczasowo z komunikatem
o niebezpieczeństwie
zatkania filtra FAP.
Sygnalizuje początek
zatkania filtra cząstek.
Gdy tylko warunki na drodze na to pozwolą,
wykonać regenerację filtra zwiększając
prędkość do co najmniej 60 km/h i jechać tak
aż do zgaśnięcia kontrolki serwisowej.


na stałe. Sygnalizuje minimalny
stan dodatku do oleju
napędowego w zbiorniku. Jak najszybciej uzupełnić poziom w
ASO SIECI PEUGEOT lub w warsztacie
specjalistycznym.

56
K
O


Kontrolka


jest
zapalona


Przyczyna


Działanie / Uwagi





Otwarte
drzwi



na stałe, przy prędkości
poniżej 10 km/h.

Drzwi, bagażnik, dolna burta
lub pokrywa silnika (tylko z
alarmem) są otwarte. Zamknąć odpowiedni element.

na stałe, wraz z
sygnałem dźwiękowym,
przy prędkości powyżej
10 km/h.





Niezapięte /
odpięte pasy
bezpieczeństwa

na stałe, potem miga
wraz z narastającym
sygnałem
dźwiękowym. Kierowca i/lub pasażer na
przednim fotelu nie zapiął
lub odpiął swój pas
bezpieczeństwa. Pociągnąć pas i włożyć klamrę do
zaczepu pasa.




Poduszki
powietrzne

zapalona czasowo. Zapala się na kilka sekund i
gaśnie po włączeniu zapłonu. Powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.

na stałe. Usterka jednego z układów
poduszek powietrznych lub
napinaczy pirotechnicznych
pasów bezpieczeństwa. Sprawdzić w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.



Obecność
wody
w oleju
napędowym
na stałe. Woda w filtrze oleju
napędowego.
Ryzyko uszkodzenia układu wtryskowego w
silnikach Diesla.
Jak najszybciej skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.




Ciśnienie
oleju
silnikowego

na stałe. Usterka układu smarowania
silnika. Należy koniecznie zatrzymać pojazd z
zachowaniem środków bezpieczeństwa.
Zatrzymać się, wyłączyć zapłon i
skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym.




Ładowanie
akumulator a *

na stałe. Usterka układu ładowania
akumulatora (zabrudzone
lub poluzowane zaciski,
luźny lub zerwany pasek
alternatora, …). Kontrolka powinna zgasnąć po
uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się z
ASO SIECI PEUGEOT lub z warsztatem
specjalistycznym.

*
Zależnie od kraju przeznaczenia.

57
K
O
Wskaźnik temperatury płynuchłodniczego

Jeżeli przy włączonym systemie hybry-
dowym wskazówka znajduje się:


- w strefie A , temperatura jest odpo-
wiednia,

- w strefie B , temperatura jest zbyt
wysoka; kontrolka maksymalnej
temperatury 1 oraz kontrolka cen-
tralnego alarmu STOP zapalają się,
włącza się sygnał dźwiękowy, a na
ekranie pojawia się komunikat. Po kilku minutach prowadzenia wzrasta
temperatura oraz ciśnienie w układzie
chłodzącym.
Aby uzupełnić poziom:


) poczekać na ostygnięcie silnika,

) odkręcić korek o dwa obroty, aby
zmniejszyć ciśnienie,

) jeżeli ciśnienie spadnie, odkręcić
korek,

) uzupełnić poziom do oznaczenia
"MAXI".

Natychmiast zatrzymać samochód w
bezpiecznym miejscu.
Poczekać kilka minut przed wyłącze-
niem silnika.
Skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem specjali-
stycznym.
