2013 PEUGEOT 2008 Instruksjoner for bruk (in Norwegian)

167
7
Praktisk informasjon
For å for å skifte en sikring, må man: )å bruke spesialtangen for å ta ut sikringen
og kontrollere glødetrådens tilstand, )å alltid skifte den defekte sikringen med en sikring med samme styrke (samme farge); en forskjellig styrke kan forårsake en funksjonsfeil (risiko for brann).
Hvis feilen oppstår på nytt like etter utskiftingen
av sikrin
gen, få kontrollert det elektriske
utstyret hos PEUGEOT -forhandlernett eller hos et kvalifisert verksted.

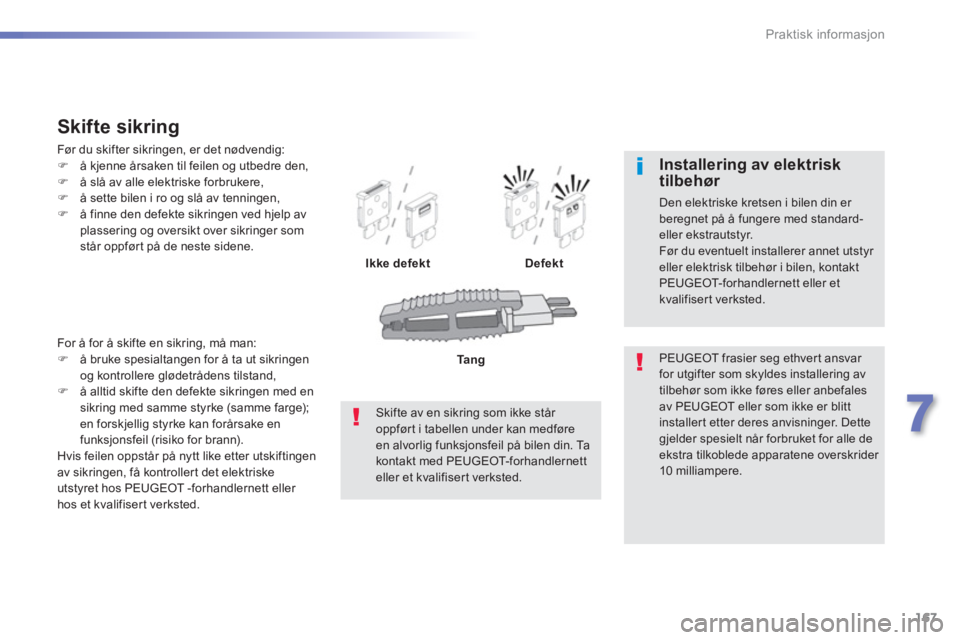

Skifte sikring

Før du skifter sikringen, er det nødvendig:
)å kjenne årsaken til feilen og utbedre den, )å slå av alle elektriske forbrukere, )å sette bilen i ro og slå av tenningen,)å finne den defekte sikringen ved hjelp av plassering og oversikt over sikringer som står oppfør t på de neste sidene.
Ikke defektDefekt

PEUGEOT frasier seg ethvert ansvar for utgifter som skyldes installering avtilbehør som ikke føres eller anbefalesav PEUGEOT eller som ikke er blittinstallert etter deres anvisninger. Dette
gjelder spesielt når forbruket for alle de ekstra tilkoblede apparatene overskrider 10 milliampere.



Installering av elektrisk tilbehør

Den elektriske kretsen i bilen din er beregnet på å fungere med standard-eller ekstrautstyr. Før du eventuelt installerer annet utstyr eller elektrisk tilbehør i bilen, kontaktPEUGEOT-forhandlernett eller etkvalifisert verksted.
Skifte av en sikring som ikke står oppført i tabellen under kan medføre en alvorlig funksjonsfeil på bilen din. Takontakt med PEUGEOT-forhandlernetteller et kvalifisert verksted.
Tang

168
Praktisk informasjon
Sikringer i dashbord
Sikringsboksen er plasser t nederst i
dashbordet (på venstre side).
Tilgang til sikringene
)se avsnittet "Tilgang til verktøy".

Sikring nr.StyrkeFunksjoner
F02 5
A Utvendige speil, lykter, diagnosekontakt.
F09 5
A Alarm.
F1
05 A Selvstendig telematikkboks, elektrisk fordelingsboks for tilhenger.
F1
15 A Innvendig speil med dag/nattfunksjon, ekstra varme.
F13 5
A Hi-Fi forsterker.
F1
615 A
12 V- kontakt foran.
F1715 A
Bilradio, bilradio (ettermontert).
F18 20
A Berøringsskjerm.


Tabeller over sikringer

169
7
Praktisk informasjon

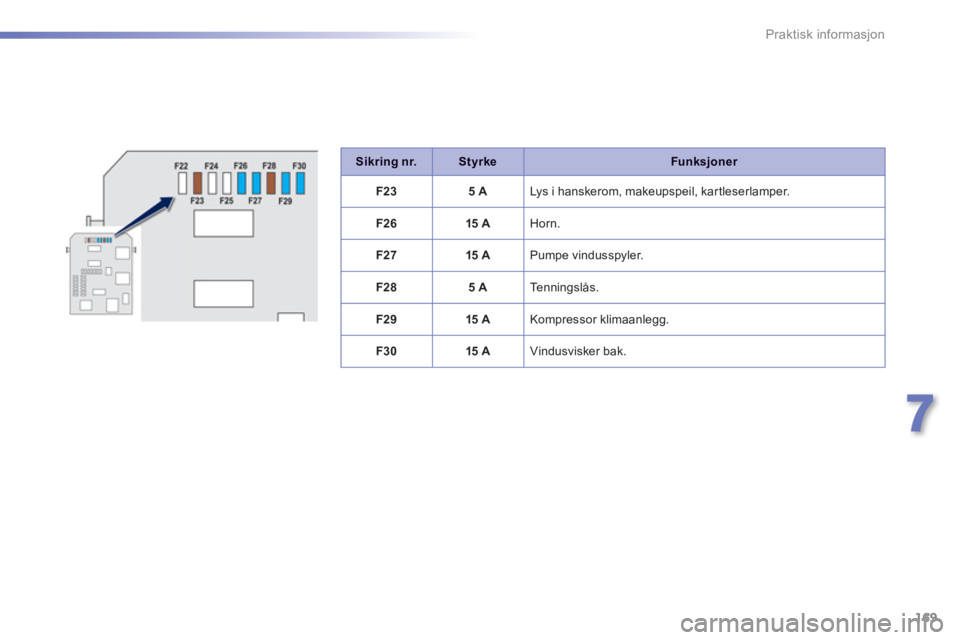

Sikring nr.StyrkeFunksjoner
F2
35 A Lys i hanskerom, makeupspeil, kartleserlamper.
F2
615 A Horn.
F2715 A Pumpe vindusspyler.
F2
85 A Tenningslås.
F29 15 A
Kompressor klimaanle
gg.
F3
015 A
Vindusvisker bak.

170
Praktisk informasjon
Sikring nr.StyrkeFunksjoner
F0
140 A Avising av bakrute.
F02 10 A
Avisin
g av utvendige speil.
F0
330 A Vindushevere foran med impulsbetjening.
F0
4- Ikke i bruk.
F05
30 A
Vindushevere bak med impulsbetjening.
F06 10 A
Sammenfoldbare utvendi
ge speil.
F0
710 A Sammenfoldbare utvendige speil.
F08
- Ikke i bruk.
F0
915 A
Varme i forsetene.
F1
020 A Hi-Fi forsterker.
F1
1- Ikke i bruk.
F12- Ikke i bruk.

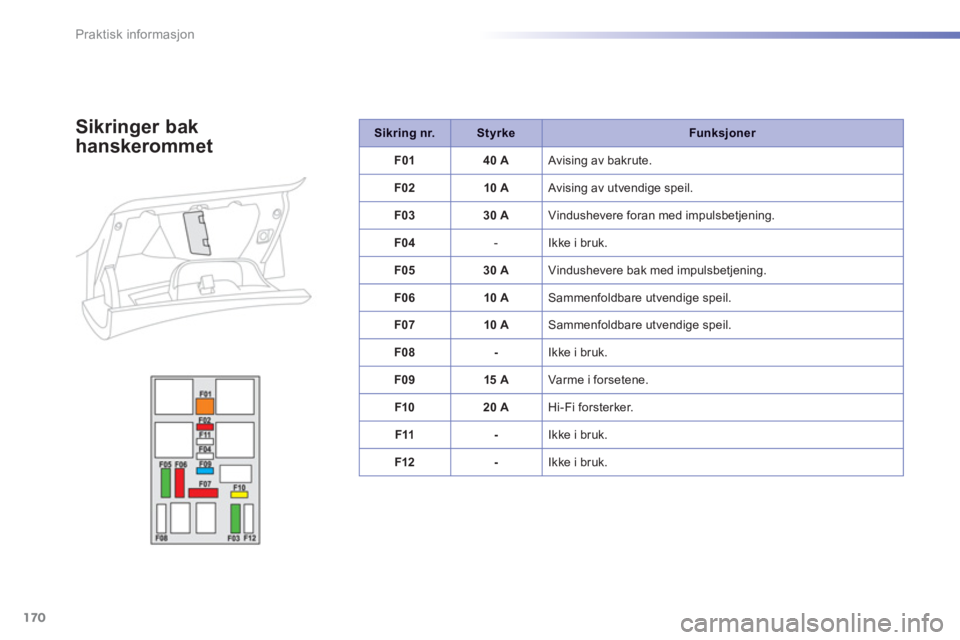

Sikringer bak
hanskerommet

171
7
Praktisk informasjon
Sikring nr.StyrkeFunksjoner
F1
615 A Tå ke lys foran.
F18 10 A
Hø
yre fjernlys.
F1
910 A
Venstre fjernlys.
F25
30 A Relé lyktespyler (ettermontert).
F2
940 A Motor vindusvisker foran.
F3
080 A Glødeplugger (diesel).

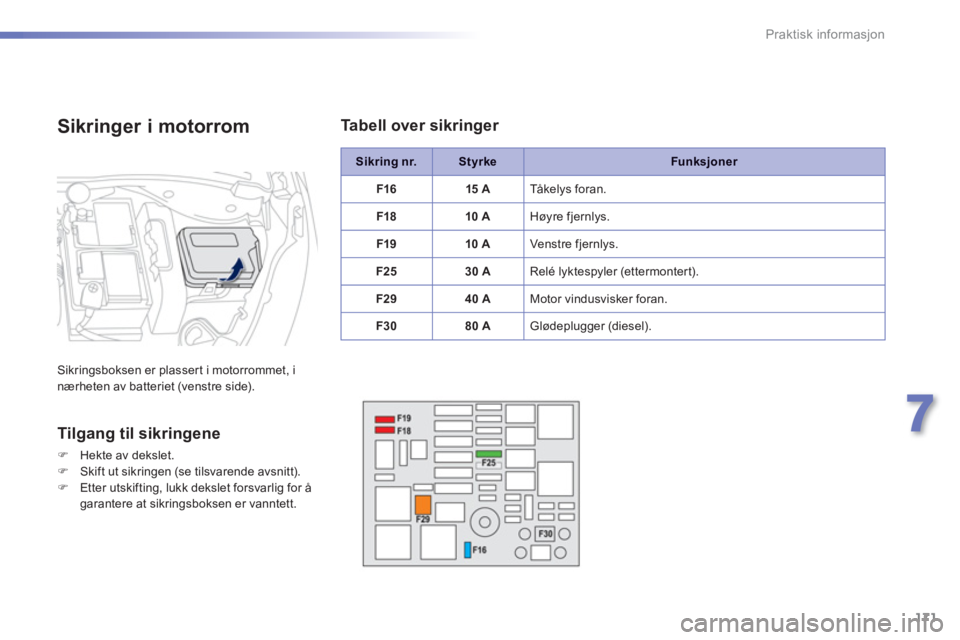

Sikringer i motorrom

Sikringsboksen er plasser t i motorrommet, inærheten av batteriet (venstre side).

Tilgang til sikringene
)Hekte av dekslet. )Skift ut sikringen (se tilsvarende avsnitt).)Etter utskifting, lukk dekslet forsvarlig for å garantere at sikringsboksen er vanntett.
Ta b e l l o v e r s i k r i nger

172
Praktisk informasjon




Batteri
Når denne etiketten er tilstede, betyr det bruk av et 12 V-blybatteri med spesiell teknologi og spesifikasjoner, som vedutskifting eller frakobling krever et inngrep hos PEUGEOT-forhandlernetteller hos et kvalifisert verksted. En ikke-overholdelse av disse anvisningene kan føre til for tidlig slitasje på batteriet.


Etter at batteriet er satt tilbake på plass,vil ikke Stop & Start være aktivt før etter
et par timer, avhengig av de klimatiske forholdene og ladetilstanden til batteriet(inntil ca. 8 timer).
)Løft låseplaten maksimalt opp.




Frakobling av kablene

Tilbakekobling av kablene
)Plasser den åpne klemmen 1til kabelenpå (+) polen på batteriet.
)Trykk loddrett på klemmen 1for å plassere
den riktig mot batteriet. )Lås klemmen ved å skyve til side posisjonstappen og senke platen 2.

Bruk ikke makt på platen, for hvis klemmen er feil plasser t, er låsing ikkemulig. Begynn på nytt. Frem
gangsmåte ved lading av utladet batteri, eller for oppstar t av motoren ved hjelp av et annet batteri.

Batteriet er plassert i motorrommet.
Slik får du tilgang til det:)
åpne først panseret ved hjelp av hendelen
inne i kupeen, og deretter med hendelen
på utsiden,
) fest støttestaget til panseret,
)
fjern plastdekslet for å få tilgang til polen (+).
Tilgang til batteriet

173
7
Praktisk informasjon

Lading av batteriet til Stop & Startkrever ikke frakobling.
Starte ved hjelp av et annet
batteri
)Koble den røde kabelen til (+) polen pådet utladede batteriet A
, og deretter til (+) polen på hjelpebatteriet B.)Koble den ene enden av den grønneeller sor te kabelen til (-) polen påhjelpebatteriet B.
)
Koble den andre enden av den grønne eller sorte kabelen til punktet
med jordingsforbindelse C på bilen(motorfestet).)
Star t motoren og la den gå.)
Vent med å fjerne kablene til motoren går regelmessig på tomgang.
Lade batteriet med en
batterilade
r
) Koble fra batteriet.)
Overhold instruksjonene som gis av fabrikanten for laderen.)
Koble tilbake batteriet ved å begynne med polen (-).)
Kontroller at poler og polklemmer er rene.Hvis de er dekket av sulfat (grønt eller hvitt
belegg) skal de løsnes og rengjøres.

174
Praktisk informasjon

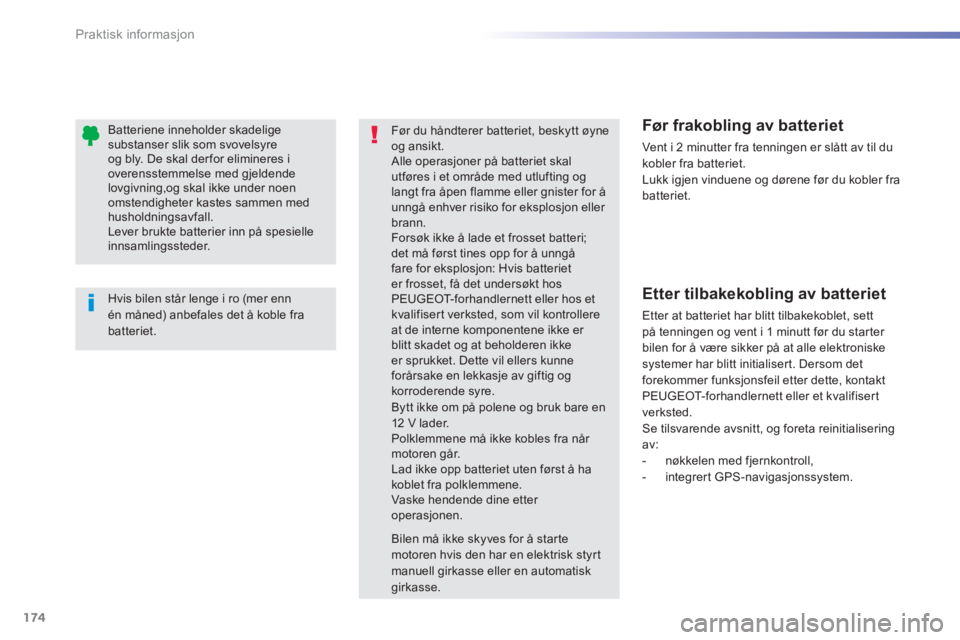

Hvis bilen står lenge i ro (mer ennén måned) anbefales det å koble fra batteriet.
Batteriene inneholder skadelige substanser slik som svovelsyre og bly. De skal der for elimineres ioverensstemmelse med gjeldendelovgivning,og skal ikke under noen omstendigheter kastes sammen med husholdningsavfall.
Lever brukte batterier inn på spesielleinnsamlingssteder.
Før du håndterer batteriet, beskytt øyne og ansikt.
Alle operasjoner på batteriet skal utføres i et område med utlufting oglangt fra åpen flamme eller gnister for åunngå enhver risiko for eksplosjon eller brann. Forsøk ikke å lade et frosset batteri; det må først tines opp for å unngå fare for eksplosjon: Hvis batterieter frosset, få det undersøkt hos PEUGEOT-forhandlernett eller hos etkvalifisert verksted, som vil kontrollere at de interne komponentene ikke er blitt skadet og at beholderen ikke er sprukket. Dette vil ellers kunneforårsake en lekkasje av giftig ogkorroderende syre.Bytt ikke om på polene og bruk bare en 12 V lader. Polklemmene må ikke kobles fra når motoren går.Lad ikke opp batteriet uten først å ha koblet fra polklemmene.Vaske hendende dine etter operasjonen.

Bilen må ikke skyves for å star te motoren hvis den har en elektrisk styrt manuell girkasse eller en automatisk
girkasse.







Før frakobling av batteriet

Vent i 2 minutter fra tenningen er slått av til du
kobler fra batteriet.
Lukk igjen vinduene og dørene før du kobler fra batteriet.

Etter tilbakekobling av batteriet
Etter at batteriet har blitt tilbakekoblet, settpå tenningen og vent i 1 minutt før du starter
bilen for å være sikker på at alle elektroniske
systemer har blitt initialiser t. Dersom det
forekommer funksjonsfeil etter dette, kontakt
PEUGEOT-forhandlernett eller et kvalifisert
verksted.
Se tilsvarende avsnitt, og foreta reinitialisering av:


- nøkkelen med fjernkontroll,

- integrert GPS-navigasjonssystem.
