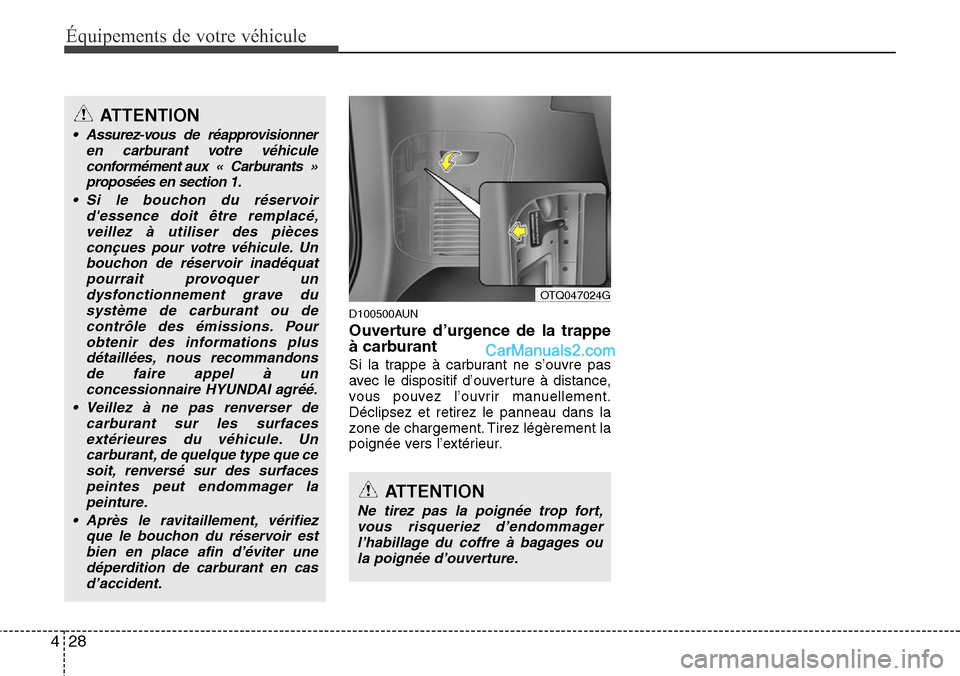

Ouverture d’urgence de la trappe
à carburant
Si la trappe à carburant ne s’ouvre pas
avec le dispositif d’ouverture à distance,
vous pouvez l’ouvrir manuellement.
Déclipsez et retirez le panneau dans la
zone de chargement. Tirez légèrement la
poignée vers l’extérieur.
ATTENTION
Ne tirez pas la poignée trop fort,
vous risqueriez d’endommager
l’habillage du coffre à bagages ou
la poignée d’ouverture.
ATTENTION
• Assurez-vous de réapprovisionner
en carburant votre véhicule
conformément aux « Carburants »
proposées en section 1.
• Si le bouchon du réservoir
d'essence doit être remplacé,
veillez à utiliser des pièces
conçues pour votre véhicule. Un
bouchon de réservoir inadéquat
pourrait provoquer un
dysfonctionnement grave du
système de carburant ou de
contrôle des émissions. Pour
obtenir des informations plus
détaillées, nous recommandons
de faire appel à un
concessionnaire HYUNDAI agréé.
• Veillez à ne pas renverser de
carburant sur les surfaces
extérieures du véhicule. Un
carburant, de quelque type que ce
soit, renversé sur des surfaces
peintes peut endommager la
peinture.
• Après le ravitaillement, vérifiez
que le bouchon du réservoir est
bien en place afin d’éviter une
déperdition de carburant en cas
d’accident.
OTQ047024G

Conduire votre véhicule
10 5
E050100BTQ

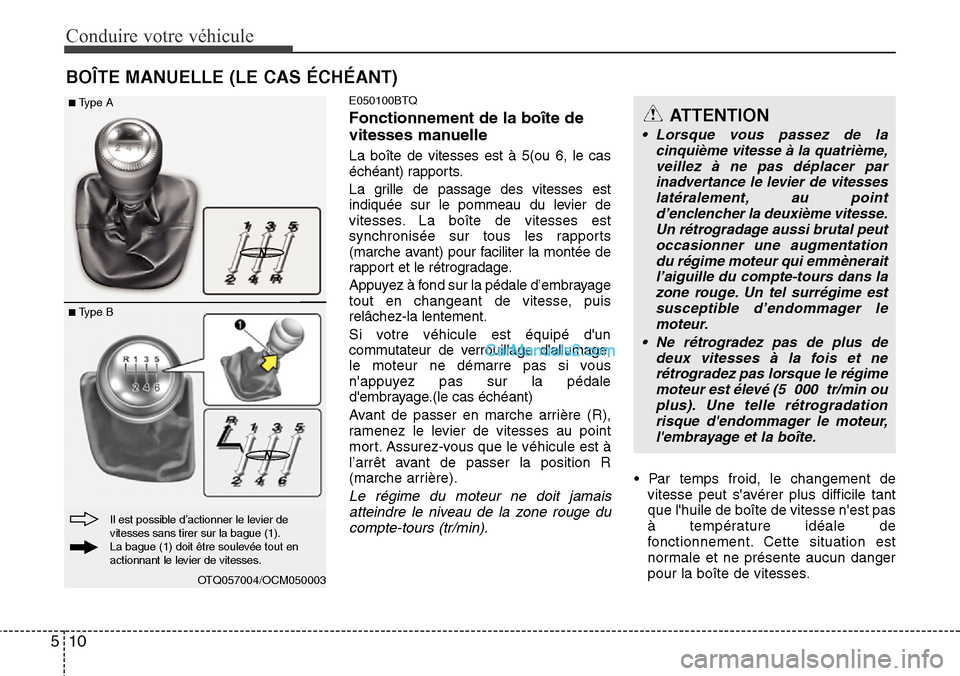

Fonctionnement de la boîte de
vitesses manuelle
La boîte de vitesses est à 5(ou 6, le cas
échéant) rapports.
La grille de passage des vitesses est
indiquée sur le pommeau du levier de
vitesses. La boîte de vitesses est
synchronisée sur tous les rapports
(marche avant) pour faciliter la montée de
rapport et le rétrogradage.
Appuyez à fond sur la pédale d’embrayage
tout en changeant de vitesse, puis
relâchez-la lentement.
Si votre véhicule est équipé d'un
commutateur de verrouillage d'allumage,
le moteur ne démarre pas si vous
n'appuyez pas sur la pédale
d'embrayage.(le cas échéant)
Avant de passer en marche arrière (R),
ramenez le levier de vitesses au point
mort. Assurez-vous que le véhicule est à
l’arrêt avant de passer la position R
(marche arrière).
Le régime du moteur ne doit jamais
atteindre le niveau de la zone rouge du
compte-tours (tr/min).
• Par temps froid, le changement de
vitesse peut s'avérer plus difficile tant
que l'huile de boîte de vitesse n'est pas
à température idéale de
fonctionnement. Cette situation est
normale et ne présente aucun danger
pour la boîte de vitesses.
BOÎTE MANUELLE (LE CAS ÉCHÉANT)
ATTENTION
• Lorsque vous passez de la
cinquième vitesse à la quatrième,
veillez à ne pas déplacer par
inadvertance le levier de vitesses
latéralement, au point
d’enclencher la deuxième vitesse.
Un rétrogradage aussi brutal peut
occasionner une augmentation
du régime moteur qui emmènerait
l’aiguille du compte-tours dans la
zone rouge. Un tel surrégime est
susceptible d’endommager le
moteur.
• Ne rétrogradez pas de plus de
deux vitesses à la fois et ne
rétrogradez pas lorsque le régime
moteur est élevé (5 000 tr/min ou
plus). Une telle rétrogradation
risque d'endommager le moteur,
l'embrayage et la boîte.
■Type A
■Type B
N
OTQ057004/OCM050003 Il est possible d’actionner le levier de
vitesses sans tirer sur la bague (1).
La bague (1) doit être soulevée tout en
actionnant le levier de vitesses.
N

Conduire votre véhicule
20 5

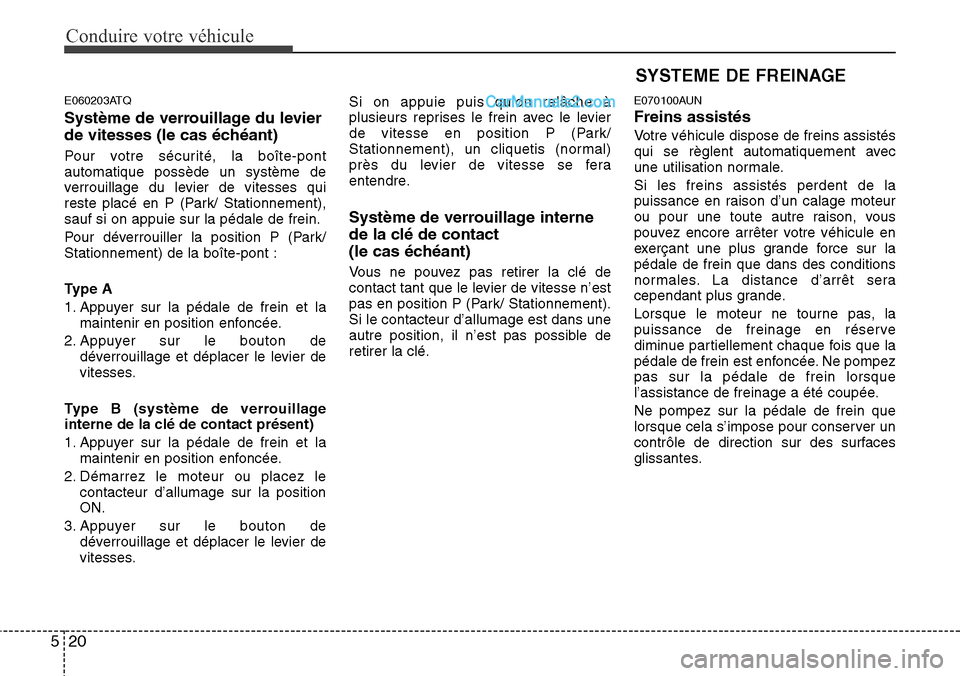

E060203ATQ
Système de verrouillage du levier
de vitesses (le cas échéant)
Pour votre sécurité, la boîte-pont
automatique possède un système de
verrouillage du levier de vitesses qui
reste placé en P (Park/ Stationnement),
sauf si on appuie sur la pédale de frein.
Pour déverrouiller la position P (Park/
Stationnement) de la boîte-pont :
Type A
1. Appuyer sur la pédale de frein et la
maintenir en position enfoncée.
2. Appuyer sur le bouton de
déverrouillage et déplacer le levier de
vitesses.
Type B (système de verrouillage
interne de la clé de contact présent)
1. Appuyer sur la pédale de frein et la
maintenir en position enfoncée.
2. Démarrez le moteur ou placez le
contacteur d’allumage sur la position
ON.
3. Appuyer sur le bouton de
déverrouillage et déplacer le levier de
vitesses.Si on appuie puis qu’on relâche à
plusieurs reprises le frein avec le levier
de vitesse en position P (Park/
Stationnement), un cliquetis (normal)
près du levier de vitesse se fera
entendre.
Système de verrouillage interne
de la clé de contact
(le cas échéant)
Vous ne pouvez pas retirer la clé de
contact tant que le levier de vitesse n’est
pas en position P (Park/ Stationnement).
Si le contacteur d’allumage est dans une
autre position, il n’est pas possible de
retirer la clé.
E070100AUN
Freins assistés
Votre véhicule dispose de freins assistés
qui se règlent automatiquement avec
une utilisation normale.
Si les freins assistés perdent de la
puissance en raison d’un calage moteur
ou pour une toute autre raison, vous
pouvez encore arrêter votre véhicule en
exerçant une plus grande force sur la
pédale de frein que dans des conditions
normales. La distance d’arrêt sera
cependant plus grande.
Lorsque le moteur ne tourne pas, la
puissance de freinage en réserve
diminue partiellement chaque fois que la
pédale de frein est enfoncée. Ne pompez
pas sur la pédale de frein lorsque
l’assistance de freinage a été coupée.
Ne pompez sur la pédale de frein que
lorsque cela s’impose pour conserver un
contrôle de direction sur des surfaces
glissantes.
SYSTEME DE FREINAGE

523
Conduire votre véhicule
E070202AFD

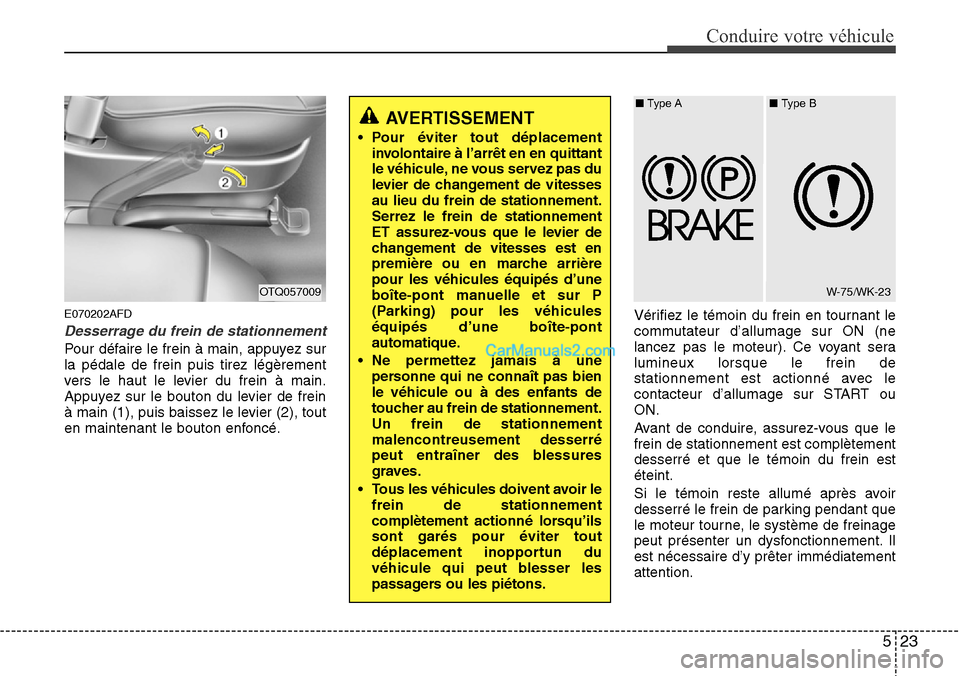

Desserrage du frein de stationnement
Pour défaire le frein à main, appuyez sur
la pédale de frein puis tirez légèrement
vers le haut le levier du frein à main.
Appuyez sur le bouton du levier de frein
à main (1), puis baissez le levier (2), tout
en maintenant le bouton enfoncé.Vérifiez le témoin du frein en tournant le
commutateur d’allumage sur ON (ne
lancez pas le moteur). Ce voyant sera
lumineux lorsque le frein de
stationnement est actionné avec le
contacteur d’allumage sur START ou
ON.
Avant de conduire, assurez-vous que le
frein de stationnement est complètement
desserré et que le témoin du frein est
éteint.
Si le témoin reste allumé après avoir
desserré le frein de parking pendant que
le moteur tourne, le système de freinage
peut présenter un dysfonctionnement. Il
est nécessaire d’y prêter immédiatement
attention.
OTQ057009
AVERTISSEMENT
• Pour éviter tout déplacement
involontaire à l’arrêt en en quittant
le véhicule, ne vous servez pas du
levier de changement de vitesses
au lieu du frein de stationnement.
Serrez le frein de stationnement
ET assurez-vous que le levier de
changement de vitesses est en
première ou en marche arrière
pour les véhicules équipés d’une
boîte-pont manuelle et sur P
(Parking) pour les véhicules
équipés d’une boîte-pont
automatique.
• Ne permettez jamais à une
personne qui ne connaît pas bien
le véhicule ou à des enfants de
toucher au frein de stationnement.
Un frein de stationnement
malencontreusement desserré
peut entraîner des blessures
graves.
• Tous les véhicules doivent avoir le
frein de stationnement
complètement actionné lorsqu’ils
sont garés pour éviter tout
déplacement inopportun du
véhicule qui peut blesser les
passagers ou les piétons.
W-75/WK-23 ■Type A■Type B

Conduire votre véhicule
44 5

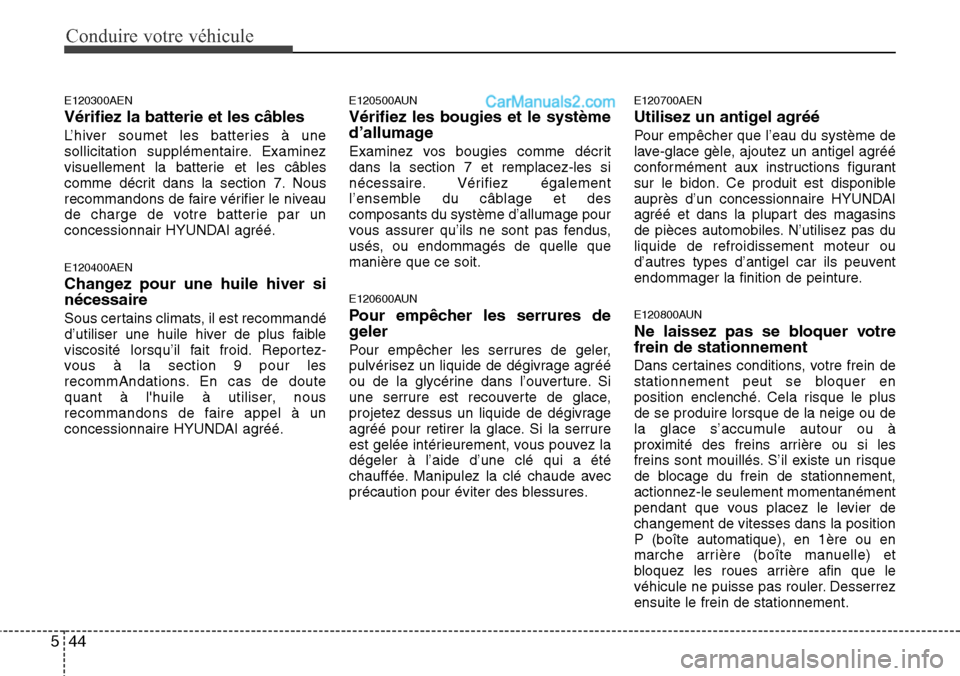

E120300AEN
Vérifiez la batterie et les câbles
L’hiver soumet les batteries à une
sollicitation supplémentaire. Examinez
visuellement la batterie et les câbles
comme décrit dans la section 7. Nous
recommandons de faire vérifier le niveau
de charge de votre batterie par un
concessionnair HYUNDAI agréé.
E120400AEN
Changez pour une huile hiver si
nécessaire
Sous certains climats, il est recommandé
d’utiliser une huile hiver de plus faible
viscosité lorsqu’il fait froid. Reportez-
vous à la section 9 pour les
recommAndations. En cas de doute
quant à l'huile à utiliser, nous
recommandons de faire appel à un
concessionnaire HYUNDAI agréé.
E120500AUN
Vérifiez les bougies et le système
d’allumage
Examinez vos bougies comme décrit
dans la section 7 et remplacez-les si
nécessaire. Vérifiez également
l’ensemble du câblage et des
composants du système d’allumage pour
vous assurer qu’ils ne sont pas fendus,
usés, ou endommagés de quelle que
manière que ce soit.
E120600AUN
Pour empêcher les serrures de
geler
Pour empêcher les serrures de geler,
pulvérisez un liquide de dégivrage agréé
ou de la glycérine dans l’ouverture. Si
une serrure est recouverte de glace,
projetez dessus un liquide de dégivrage
agréé pour retirer la glace. Si la serrure
est gelée intérieurement, vous pouvez la
dégeler à l’aide d’une clé qui a été
chauffée. Manipulez la clé chaude avec
précaution pour éviter des blessures.
E120700AEN
Utilisez un antigel agréé
Pour empêcher que l’eau du système de
lave-glace gèle, ajoutez un antigel agréé
conformément aux instructions figurant
sur le bidon. Ce produit est disponible
auprès d’un concessionnaire HYUNDAI
agréé et dans la plupart des magasins
de pièces automobiles. N’utilisez pas du
liquide de refroidissement moteur ou
d’autres types d’antigel car ils peuvent
endommager la finition de peinture.
E120800AUN
Ne laissez pas se bloquer votre
frein de stationnement
Dans certaines conditions, votre frein de
stationnement peut se bloquer en
position enclenché. Cela risque le plus
de se produire lorsque de la neige ou de
la glace s’accumule autour ou à
proximité des freins arrière ou si les
freins sont mouillés. S’il existe un risque
de blocage du frein de stationnement,
actionnez-le seulement momentanément
pendant que vous placez le levier de
changement de vitesses dans la position
P (boîte automatique), en 1ère ou en
marche arrière (boîte manuelle) et
bloquez les roues arrière afin que le
véhicule ne puisse pas rouler. Desserrez
ensuite le frein de stationnement.

Que faire en cas d’urgence
20 6

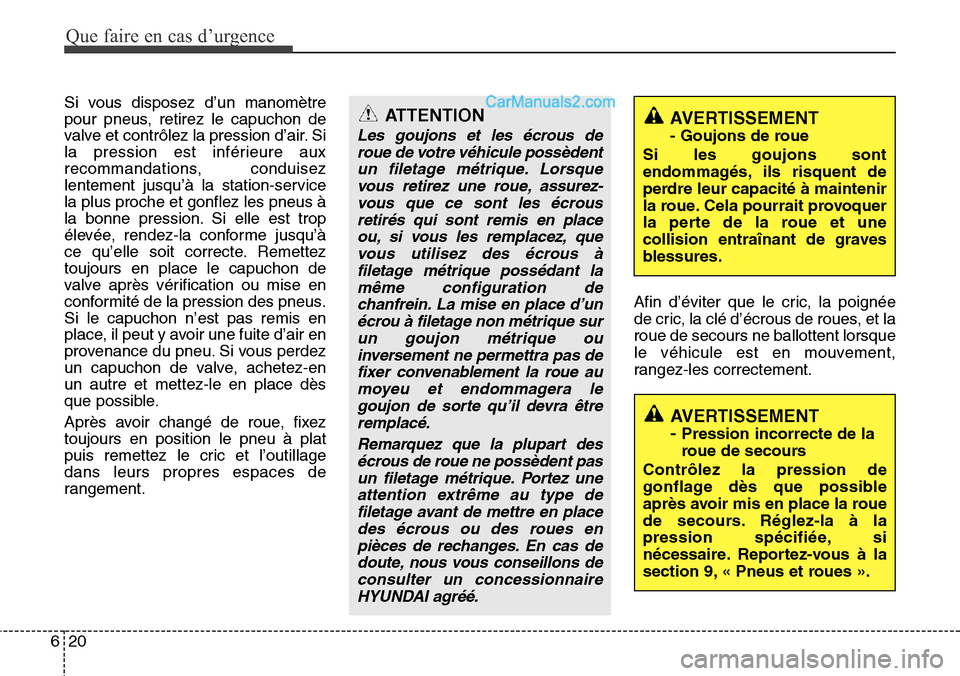

Si vous disposez d’un manomètre
pour pneus, retirez le capuchon de
valve et contrôlez la pression d’air. Si
la pression est inférieure aux
recommandations, conduisez
lentement jusqu’à la station-service
la plus proche et gonflez les pneus à
la bonne pression. Si elle est trop
élevée, rendez-la conforme jusqu’à
ce qu’elle soit correcte. Remettez
toujours en place le capuchon de
valve après vérification ou mise en
conformité de la pression des pneus.
Si le capuchon n’est pas remis en
place, il peut y avoir une fuite d’air en
provenance du pneu. Si vous perdez
un capuchon de valve, achetez-en
un autre et mettez-le en place dès
que possible.
Après avoir changé de roue, fixez
toujours en position le pneu à plat
puis remettez le cric et l’outillage
dans leurs propres espaces de
rangement.Afin d’éviter que le cric, la poignée
de cric, la clé d’écrous de roues, et la
roue de secours ne ballottent lorsque
le véhicule est en mouvement,
rangez-les correctement.ATTENTION
Les goujons et les écrous de
roue de votre véhicule possèdent
un filetage métrique. Lorsque
vous retirez une roue, assurez-
vous que ce sont les écrous
retirés qui sont remis en place
ou, si vous les remplacez, que
vous utilisez des écrous à
filetage métrique possédant la
même configuration de
chanfrein. La mise en place d’un
écrou à filetage non métrique sur
un goujon métrique ou
inversement ne permettra pas de
fixer convenablement la roue au
moyeu et endommagera le
goujon de sorte qu’il devra être
remplacé.
Remarquez que la plupart des
écrous de roue ne possèdent pas
un filetage métrique. Portez une
attention extrême au type de
filetage avant de mettre en place
des écrous ou des roues en
pièces de rechanges. En cas de
doute, nous vous conseillons de
consulter un concessionnaire
HYUNDAI agréé.
AVERTISSEMENT
- Goujons de roue
Si les goujons sont
endommagés, ils risquent de
perdre leur capacité à maintenir
la roue. Cela pourrait provoquer
la perte de la roue et une
collision entraînant de graves
blessures.
AVERTISSEMENT
-
Pression incorrecte de la
roue de secours
Contrôlez la pression de
gonflage dès que possible
après avoir mis en place la roue
de secours. Réglez-la à la
pression spécifiée, si
nécessaire. Reportez-vous à la
section 9, « Pneus et roues ».

Entretien
32 7

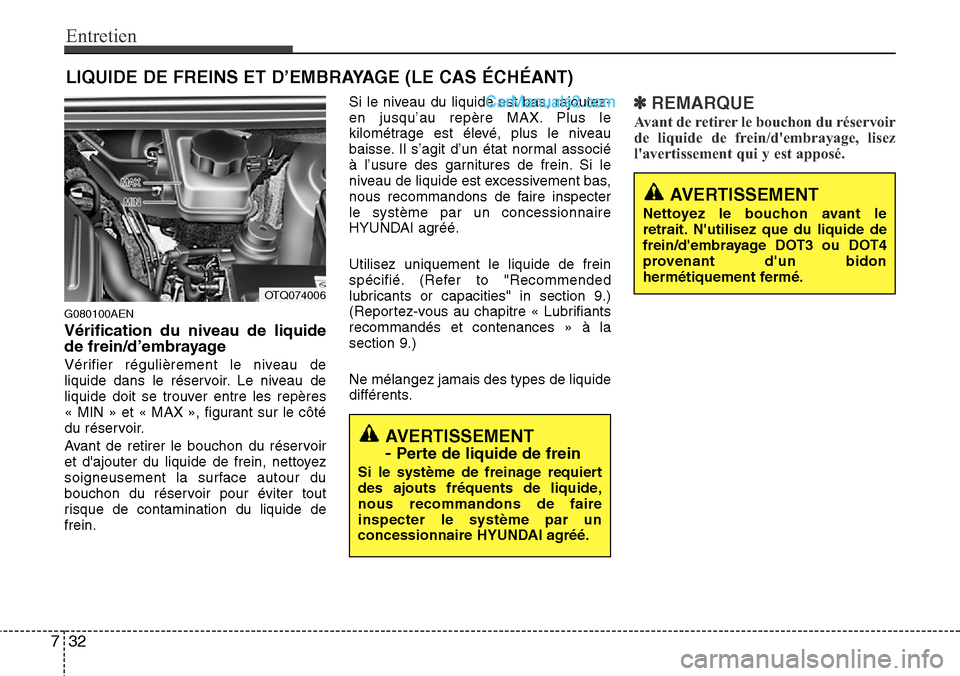

LIQUIDE DE FREINS ET D’EMBRAYAGE (LE CAS ÉCHÉANT)
G080100AEN
Vérification du niveau de liquide
de frein/d’embrayage
Vérifier régulièrement le niveau de
liquide dans le réservoir. Le niveau de
liquide doit se trouver entre les repères
« MIN » et « MAX », figurant sur le côté
du réservoir.
Avant de retirer le bouchon du réservoir
et d'ajouter du liquide de frein, nettoyez
soigneusement la surface autour du
bouchon du réservoir pour éviter tout
risque de contamination du liquide de
frein.Si le niveau du liquide est bas, rajoutez-
en jusqu’au repère MAX. Plus le
kilométrage est élevé, plus le niveau
baisse. Il s’agit d’un état normal associé
à l’usure des garnitures de frein. Si le
niveau de liquide est excessivement bas,
nous recommandons de faire inspecter
le système par un concessionnaire
HYUNDAI agréé.
Utilisez uniquement le liquide de frein
spécifié. (Refer to "Recommended
lubricants or capacities" in section 9.)
(Reportez-vous au chapitre « Lubrifiants
recommandés et contenances » à la
section 9.)
Ne mélangez jamais des types de liquide
différents.
✽REMARQUE
Avant de retirer le bouchon du réservoir
de liquide de frein/d'embrayage, lisez
l'avertissement qui y est apposé.
AVERTISSEMENT
-
Perte de liquide de frein
Si le système de freinage requiert
des ajouts fréquents de liquide,
nous recommandons de faire
inspecter le système par un
concessionnaire HYUNDAI agréé.
OTQ074006
AVERTISSEMENT
Nettoyez le bouchon avant le
retrait. N'utilisez que du liquide de
frein/d'embrayage DOT3 ou DOT4
provenant d'un bidon
hermétiquement fermé.

Entretien
62 7

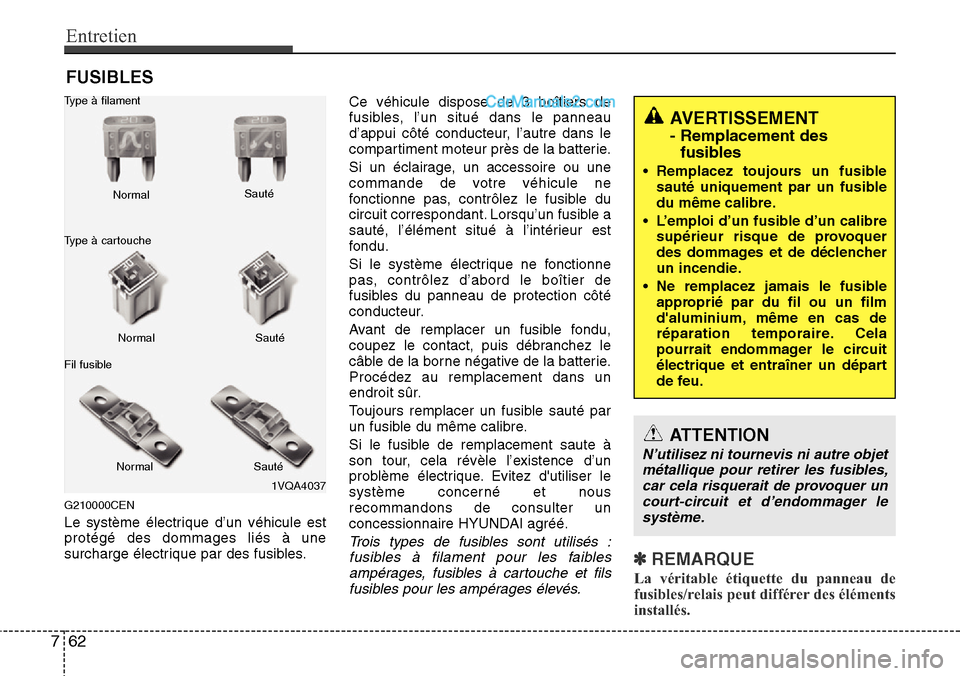

FUSIBLES
G210000CEN
Le système électrique d’un véhicule est
protégé des dommages liés à une
surcharge électrique par des fusibles.Ce véhicule dispose de 3 boîtiers de
fusibles, l’un situé dans le panneau
d’appui côté conducteur, l’autre dans le
compartiment moteur près de la batterie.
Si un éclairage, un accessoire ou une
commande de votre véhicule ne
fonctionne pas, contrôlez le fusible du
circuit correspondant. Lorsqu’un fusible a
sauté, l’élément situé à l’intérieur est
fondu.
Si le système électrique ne fonctionne
pas, contrôlez d’abord le boîtier de
fusibles du panneau de protection côté
conducteur.
Avant de remplacer un fusible fondu,
coupez le contact, puis débranchez le
câble de la borne négative de la batterie.
Procédez au remplacement dans un
endroit sûr.
Toujours remplacer un fusible sauté par
un fusible du même calibre.
Si le fusible de remplacement saute à
son tour, cela révèle l’existence d’un
problème électrique. Evitez d'utiliser le
système concerné et nous
recommandons de consulter un
concessionnaire HYUNDAI agréé.
Trois types de fusibles sont utilisés :
fusibles à filament pour les faibles
ampérages, fusibles à cartouche et fils
fusibles pour les ampérages élevés.
✽REMARQUE
La véritable étiquette du panneau de
fusibles/relais peut différer des éléments
installés.
1VQA4037 Normal Normal Type à filament
Type à cartouche
Fil fusibleSauté
Sauté
Normal Sauté
AVERTISSEMENT
- Remplacement des
fusibles
• Remplacez toujours un fusible
sauté uniquement par un fusible
du même calibre.
• L’emploi d’un fusible d’un calibre
supérieur risque de provoquer
des dommages et de déclencher
un incendie.
• Ne remplacez jamais le fusible
approprié par du fil ou un film
d'aluminium, même en cas de
réparation temporaire. Cela
pourrait endommager le circuit
électrique et entraîner un départ
de feu.
ATTENTION
N’utilisez ni tournevis ni autre objet
métallique pour retirer les fusibles,
car cela risquerait de provoquer un
court-circuit et d’endommager le
système.
