2013 Hyundai Elantra ESP

Características del vehículo
56
4
Luz de bienvenida (opcional)
On - La función de luz de bienvenida se
activa.
Off - La función de luz de bienvenida se desactiva.
Consumo promedio de combustible
Reajuste automático - El consumo
promedio de combustible sereajusta automáticamente al
conducir después de repostar.
Reajuste manual - El consumo promedio de combustible no se reajustaautomáticamente al conducir
después de repostar. Avisos e indicadores
Todas las luces de aviso se comprueban colocando el contacto en ON (no
arranque el motor). Si alguna luz no seilumina, la debe comprobar un
concesionario autorizado de HYUNDAI.
Una vez arrancado el motor, asegúrese de que se apagan todas las luces de
aviso. Si alguna sigue encendida, es que
hay una situación que precisa atención.
Indicador ECO
(opcional)
El indicador ECO es un sistema que le
informa de cómo conducir
económicamente.
Se muestra si está consumiendo
combustible de forma eficiente para
mejorar el rendimiento de combustible.
El indicador ECO (verde) se encenderá si está consumiendo el
combustible de forma eficaz en el
modo ECO ON. Si no desea visualizar
el indicador, puede desactivar el modoECO ON a OFF pulsando el botón
RESET durante más de 1 segundo enel modo ECO ON del ordenador de a
bordo. Para la operación del modo
ECO ON/OFF, consulte la página
anterior.
El rendimiento del combustible puede variar según los hábitos de conducción
y las condiciones de la carretera.
Este indicador no funciona en las condiciones donde no se realice unacondición económica, por ejemplo conla palanca de cambios en P
(estacionamiento), N (punto muerto),
R (marcha atrás) o modo deportivo.
ECO

457
Características del vehículo
Mientras el modo de consumo actualdel combustible se muestra en la
pantalla LCD, el indicador ECO seapaga.Piloto de aviso de airbag
Esta luz de aviso se ilumina durante
unos 6 segundos cada vez que se gira elcontacto a la posición ON. Se enciende también cuando el Sistema
de Sujeción Complementario (SRS) no
funciona correctamente. Si la luz de
aviso AIRBAG no se enciende, o si se
queda encendida continuamente más de6 segundos después de color el contacto
en ON o de arrancar el motor, o si seenciende en marcha, haga que un
concesionario autorizado de HYUNDAI
revise el SRS.
Aviso de cinturón no
abrochado
Como recordatorio al conductor y al
acompañante, la luz de advertencia del
cinturón se iluminarán durante aprox. 6
segundos cada vez que se active el
interruptor de encendido, aunque el
cinturón esté abrochado.
Para más detalles, véase "Cinturón de
seguridad" en el capítulo 3.
ADVERTENCIA
No se quede mirando el indicador
mientras conduce. Puede
distraerse y provocar un accidente
que cause graves lesiones
personales.

Características del vehículo
58
4

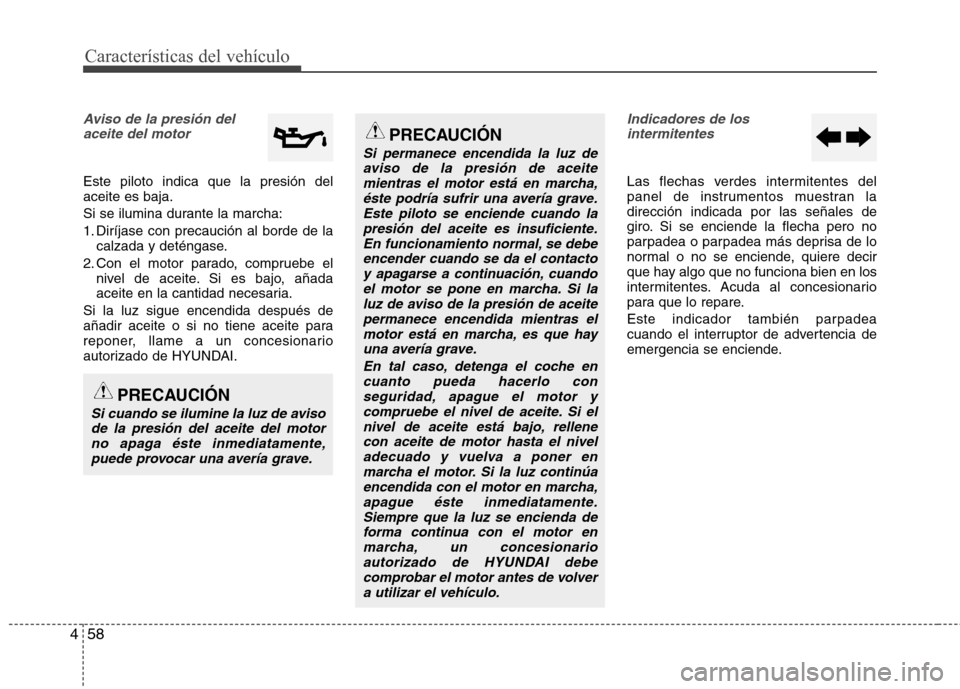

Aviso de la presión del
aceite del motor
Este piloto indica que la presión del aceite es baja.
Si se ilumina durante la marcha:
1. Diríjase con precaución al borde de la calzada y deténgase.
2. Con el motor parado, compruebe el nivel de aceite. Si es bajo, añada
aceite en la cantidad necesaria.
Si la luz sigue encendida después de
añadir aceite o si no tiene aceite para
reponer, llame a un concesionario
autorizado de HYUNDAI.
Indicadores de los intermitentes
Las flechas verdes intermitentes del
panel de instrumentos muestran ladirección indicada por las señales de
giro. Si se enciende la flecha pero no
parpadea o parpadea más deprisa de lo
normal o no se enciende, quiere decir
que hay algo que no funciona bien en los
intermitentes. Acuda al concesionario
para que lo repare.
Este indicador también parpadea
cuando el interruptor de advertencia de
emergencia se enciende.
PRECAUCIÓN
Si cuando se ilumine la luz de aviso de la presión del aceite del motorno apaga éste inmediatamente,
puede provocar una avería grave.
PRECAUCIÓN
Si permanece encendida la luz deaviso de la presión de aceite mientras el motor está en marcha,éste podría sufrir una avería grave. Este piloto se enciende cuando la
presión del aceite es insuficiente. En funcionamiento normal, se debeencender cuando se da el contacto
y apagarse a continuación, cuandoel motor se pone en marcha. Si la luz de aviso de la presión de aceitepermanece encendida mientras el
motor está en marcha, es que hayuna avería grave.
En tal caso, detenga el coche encuanto pueda hacerlo conseguridad, apague el motor y
compruebe el nivel de aceite. Si el nivel de aceite está bajo, rellenecon aceite de motor hasta el niveladecuado y vuelva a poner en
marcha el motor. Si la luz continúaencendida con el motor en marcha,apague éste inmediatamente.Siempre que la luz se encienda de
forma continua con el motor enmarcha, un concesionarioautorizado de HYUNDAI debecomprobar el motor antes de volver
a utilizar el vehículo.

Características del vehículo
60
4

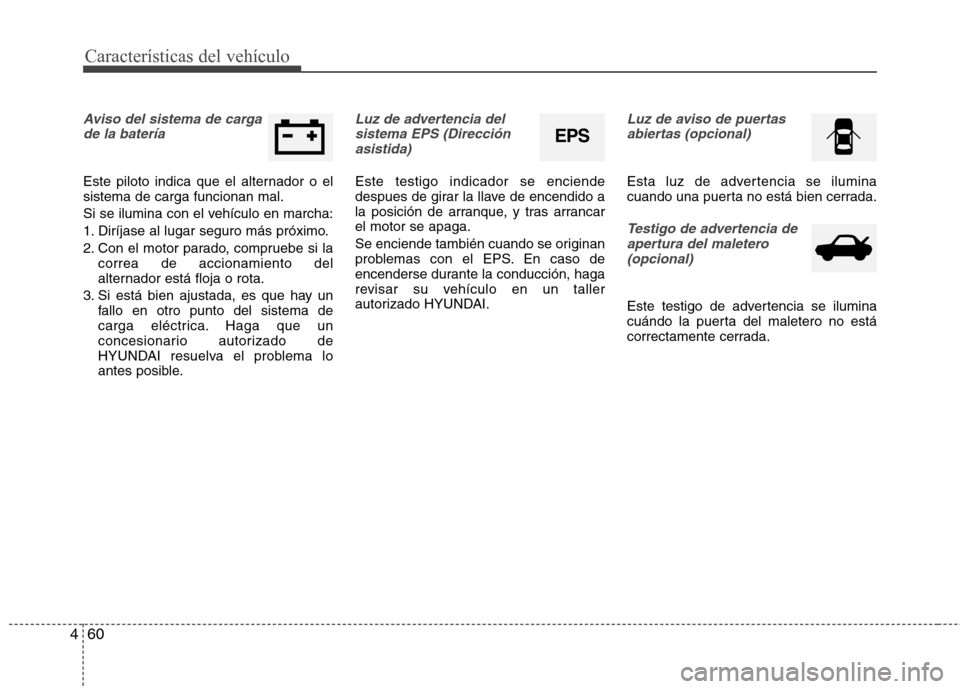

Aviso del sistema de carga
de la batería
Este piloto indica que el alternador o el sistema de carga funcionan mal.
Si se ilumina con el vehículo en marcha:
1. Diríjase al lugar seguro más próximo.
2. Con el motor parado, compruebe si la correa de accionamiento del
alternador está floja o rota.
3. Si está bien ajustada, es que hay un fallo en otro punto del sistema de
carga eléctrica. Haga que un
concesionario autorizado de
HYUNDAI resuelva el problema lo
antes posible.
Luz de advertencia del
sistema EPS (Direcciónasistida)
Este testigo indicador se enciende
despues de girar la llave de encendido a
la posición de arranque, y tras arrancarel motor se apaga.
Se enciende también cuando se originan
problemas con el EPS. En caso de
encenderse durante la conducción, haga
revisar su vehículo en un taller
autorizado HYUNDAI.
Luz de aviso de puertasabiertas (opcional)
Esta luz de advertencia se ilumina
cuando una puerta no está bien cerrada.
Testigo de advertencia deapertura del maletero
(opcional)
Este testigo de advertencia se ilumina
cuándo la puerta del maletero no está
correctamente cerrada.
EPS

Características del vehículo
62
4
Luz de funcionamiento
defectuoso (MIL)(comprobar la luz delmotor) (opcional)
Este indicador es parte del sistema de
control del motor, que vigila diversoscomponentes del sistema de control de
emisiones. Si se enciende durante lamarcha, es que se ha detectado un
posible fallo en alguna parte del sistema
de control de emisiones. Esta luz se iluminará también cuando la
llave de contacto se sitúa en la posiciónON y se apagará pocos segundos
después de que arranque el motor. Si seilumina en marcha, o no se ilumina
cuando la llave de contacto se sitúa en la
posición ON, lleve su vehículo a un
concesionario autorizado de HYUNDAI
para que compruebe el sistema.
Por lo general, se seguirá pudiendo
utilizar el vehículo, pero haga que un
concesionario autorizado de HYUNDAI
compruebe el sistema lo antes posible.
Luz de aviso del freno deestacionamiento y del líquido de frenos
Luz de aviso del freno de estacionamiento Se ilumina cuando se aplica el freno de estacionamiento si el contacto está en
las posiciones START u ON. El pilotodebe apagarse al soltar el freno de
estacionamiento mientras el motor estáen marcha. Siempre suelte el freno de
estacionamiento antes de conducir.
Luz de aviso de nivel bajo del líquido de frenos
Si este piloto se mantiene encendido, es
posible que el nivel de líquido de frenos
en el depósito sea bajo.
Si permanece encendida la luz de aviso:
1. Diríjase con cuidado al lugar seguro más próximo y detenga el vehículo.
2. Con el motor parado, compruebe inmediatamente el nivel de líquido de
frenos y añada si es necesario.
Compruebe a continuación todos loscomponentes del circuito de frenos
por si presenta fugas.
PRECAUCIÓN
Si circula mucho tiempo con la
luz del indicador de funciona-miento defectuoso del sistema decontrol de emisiones encendida,
podría averiarse dicho sistema, lo que afectaría al comportamientodel vehículo y al consumo de
combustible.
Si la luz indicadora del sistema de control de emisiones seilumina, es posible que seproduzcan daños en el converti
-dor catalítico, lo que podría suponer pérdida de potencia del
motor. Haga revisar el sistema decontrol de emisiones tan prontocomo sea posible por unconcesionario autorizado de
HYUNDAI.

Características del vehículo
64
4
Luz de aviso del sistema electrónico de distribución de
fuerza de frenado (EBD) Si se encienden dos luces
de aviso al mismo tiempo
durante la marcha, es quelos sistemas ABS y EBD
presentan algún fallo.
En este caso, puede que tanto el sistema
ABS como el sistema normal de frenos
no funcionen con normalidad. Haga que
un concesionario autorizado de
HYUNDAI compruebe el vehículo tan
pronto como sea posible.Indicador ESP (programa
electrónico de estabilidad)(opcional)
El indicador ESP se ilumina al girar el contacto a la posición ON, pero debe
apagarse pasados unos 3 segundos.
Cuando se activa el ESP, controla lascondiciones de conducción y cuando
estas condiciones son normales, la luz
ESP debe estar apagada. Si se produceuna condición de deslizamiento o de
tracción reducida, el ESP entra en
acción y el indicador ESP parpadeará
para indicar que funciona.
Pero, si avería la sistema ESP, el
indicador se ilumina y se queda. Lleve su
coche a un taller HYUNDAI autorizado y
haga que revisen el sistema.
Indicador ESP OFF (opcional)
El indicador ESP OFF se ilumina al girar el contacto a la posición ON, pero debe
apagarse pasados unos 3 segundos.
Para cambiar al modo ESP OFF,
presione el botón ESP OFF. El indicador
ESP OFF se encenderá para recordar
que se ha desactivado el ESP.
Indicador de velocidad de crucero(opcional)
Indicador de VELOCIDAD DE CRUCERO
Esta luz indicadora se enciende cuando
se activa el sistema de control de
crucero.
El indicador de crucero en el panel de
instrumentos se ilumina cuando se pulsa
el botón ON-OFF del control de crucero
en el volante de dirección. El indicador se apaga cuando se pulsa
de nuevo el botón ON-OFF del control de
crucero.
Para más información sobre el uso del
control de crucero, consulte en el
apartado 5 “Sistema de control de
crucero”.
ADVERTENCIA
Si las dos luces de aviso del ABS y el freno se encienden y
permanecen encendidas, elsistema normal de frenos delvehículo no funcionará normal
-mente. Por tanto, puede verse sometido a una situación
inesperada y peligrosa en caso de
frenazo brusco. En esta situación,
evite conducir a gran velocidad y
frenar bruscamente. Haga que unconcesionario autorizado de
HYUNDAI compruebe el vehículo
tan pronto como sea posible.
CRUISE

Características del vehículo
70
4
El sistema de ayuda de estacionamiento
trasero asiste al conductor en el
movimiento de marcha atrás del vehículoemitiendo una señal acústica si sedetecta algún objeto a una distancia de
120 cm (47 pulg.) detrás del vehículo.
Este es un sistema complementario y nointenta reemplazar la necesidades de
cuidado y atención extremos del
conductor. El margen de detención y losobjetos que dectectan los sensores
traseros son limitados. Al dar marcha
atrás, preste atención a lo que está
detrás suyo como si estuviese en un
vehículo sin sistema de ayuda de
estacionamiento trasero. Funcionamiento del sistema de
ayuda de estacionamiento trasero
Condiciones de funcionamiento
El sistema se activa cuando se
retrocede con la llave de contacto en ON.
La distancia de detención mientras está funcionanado el sistema de ayuda
de estacimonamiento trasero es de120cm (47 pulg).
Cuando se detectan más de dos objetos al tiempo, se reconoce en primer lugar
el que está más próximo.

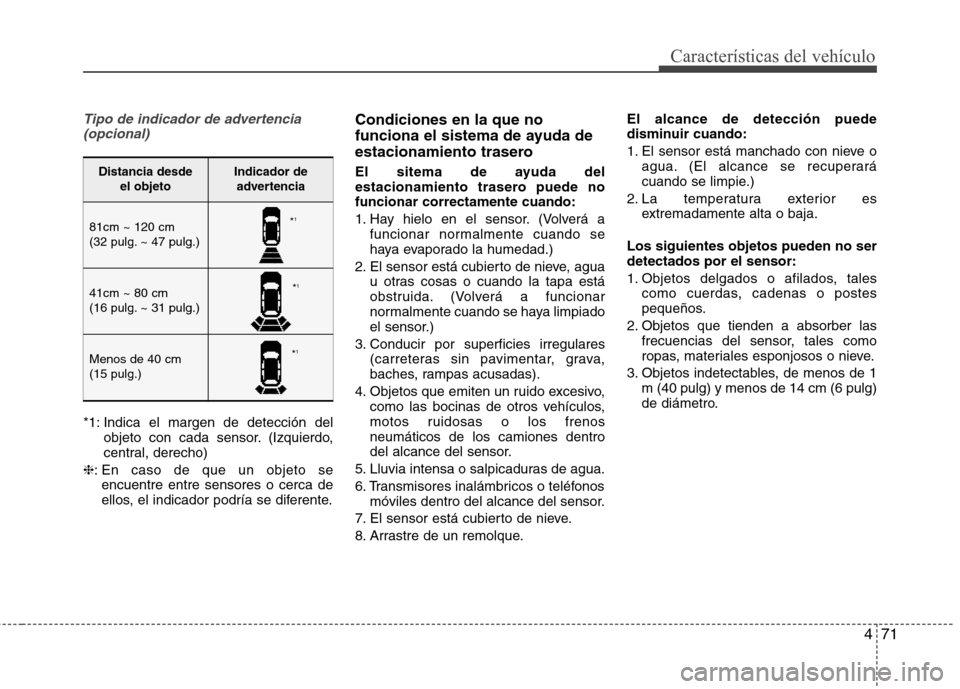

Tipos de aviso acústico
Cuando hay un objeto a una distanciade 81 a 120 cm (32 pulg a 47 pulg) del
paragolpes trasero:
Zumbido intermitente.
Cuando hay un objeto a una distancia de 41 a 80 cm (16 pulg a 31 pulg) del
paragolpes trasero:
Aumenta la frecuencia del zumbador.
Cuando hay un objeto a menos de 40 cm (15 pulg) del paragolpes trasero: El
zumbador suena continuamente.
SISTEMA DE AYUDA DE ESTACIONAMIENTO TRASERO (OPCIONAL)
OMD040090
Sensores
ADVERTENCIA
El sistema de ayuda de
estacionamiento trasero es tansólo una función complementaria.El funcionamiento del sistema de
ayuda de estacionamiento trasero
puede verse afectado por
diferentes factores (entre los que
se incluyen las condiciones medio
ambientales). El conductor es
responsable de comprobar la zonatrasera del vehículo antes de dar
marcha atrás.

471
Características del vehículo
Tipo de indicador de advertencia (opcional)
*1: Indica el margen de detección del objeto con cada sensor. (Izquierdo,
central, derecho)
❈ : En caso de que un objeto se
encuentre entre sensores o cerca de
ellos, el indicador podría se diferente. Condiciones en la que no
funciona el sistema de ayuda de
estacionamiento trasero
El sitema de ayuda del
estacionamiento trasero puede nofuncionar correctamente cuando:
1. Hay hielo en el sensor. (Volverá a
funcionar normalmente cuando se
haya evaporado la humedad.)
2. El sensor está cubierto de nieve, agua u otras cosas o cuando la tapa está
obstruida. (Volverá a funcionar
normalmente cuando se haya limpiado
el sensor.)
3. Conducir por superficies irregulares (carreteras sin pavimentar, grava,
baches, rampas acusadas).
4. Objetos que emiten un ruido excesivo, como las bocinas de otros vehículos,
motos ruidosas o los frenosneumáticos de los camiones dentro
del alcance del sensor.
5. Lluvia intensa o salpicaduras de agua.
6. Transmisores inalámbricos o teléfonos móviles dentro del alcance del sensor.
7. El sensor está cubierto de nieve.
8. Arrastre de un remolque. El alcance de detección puede
disminuir cuando:
1. El sensor está manchado con nieve o
agua. (El alcance se recuperará
cuando se limpie.)
2. La temperatura exterior es extremadamente alta o baja.
Los siguientes objetos pueden no serdetectados por el sensor:
1. Objetos delgados o afilados, tales como cuerdas, cadenas o postes
pequeños.
2. Objetos que tienden a absorber las frecuencias del sensor, tales como
ropas, materiales esponjosos o nieve.
3. Objetos indetectables, de menos de 1 m (40 pulg) y menos de 14 cm (6 pulg)
de diámetro.
Distancia desde el objetoIndicador deadvertencia
81cm ~ 120 cm
(32 pulg. ~ 47 pulg.)
41cm ~ 80 cm
(16 pulg. ~ 31 pulg.)
Menos de 40 cm (15 pulg.)
* 1
* 1
* 1
