2013 Hyundai Avante 아반떼 MD - 사용 설명서 (in Korean)

비상시 응급 조치
6-9
비상시 응급 조치
• 안전한 주행을 위해 , 타이어 공기압 감
지 시스템에만 의존하지 마십시오 . 정기
적으로 타이어 공기압을 점검하십시오 .
• 저압 타이어로 계속 운전하면 타이어
가 과열되어 파손될 수 있습니다 . 또한
타이어 수명 , 차량 조작능력 , 브레이크
제동력 , 연비가 떨어지며 , 차체를 불안
정하게 할 수 있습니다 .
반드시 자사 직영 서비스센터 또는 서
비스협력사에 의뢰하여 적정 공기압을
유지하십시오 .
경 고

̰ 타이어 공기압 감지 시스템에 이상이 있 을 경우
타이어
공기압 감지 시스템에 이상이 있을 경우 ,
계기판에 (
)경고등이 깜빡인 후 켜집니다 . 즉
시 자사 직영 서비스센터 또는 서비스협력사에
점검을 의뢰하십시오 . 임의 센서가 고장난 상태
에서 다른 타이어의 공기압이 낮아졌을 때 (
)
경고등이 켜집니다 .
OBH068004
(깜빡인 후 켜짐 )
• 타이어 공기압 감지 시스템의 정상적인 작
동을 방해하는 경찰서 , 관공서 , 방송국 , 군
부대 , 송신탑 근처를 주행할 경우 TPMS 경
고등이 켜질 수 있습니다 . 경고등이 일정시
간 깜빡인 후 켜질 수 있습니다 .
• 스노우 체인이 차량에 장착되었을 때에도
타이어 공기압 감지 시스템의 정상적인 작
동을 방해하여 TPMS 경고등이 일정시간
깜빡인 후 켜질 수 있습니다 .
• 차량에 소비자가 별도 구매한 전장품 (노트
북 , 휴대폰 , 충전기 , 오디오 /네비게이션 , 원
격시동장치 , 무선 통신 장치 등 )을 장착 , 사
용할 경우 TPMS 경고등이 일정시간 깜빡
인 후 켜질 수 있습니다 .
• 타이어 공기압 감지 센서에 이상이 있을 때
타이어 공기압 감지 시스템을 장착한 다른
차량 가까이 주행하면 일시적으로 TPMS
경고등이 켜지지 않을 수 있습니다 .
주 의
MD-6-비상시 응급 조치(2).indd 92012-07-05 오전 11:45:28

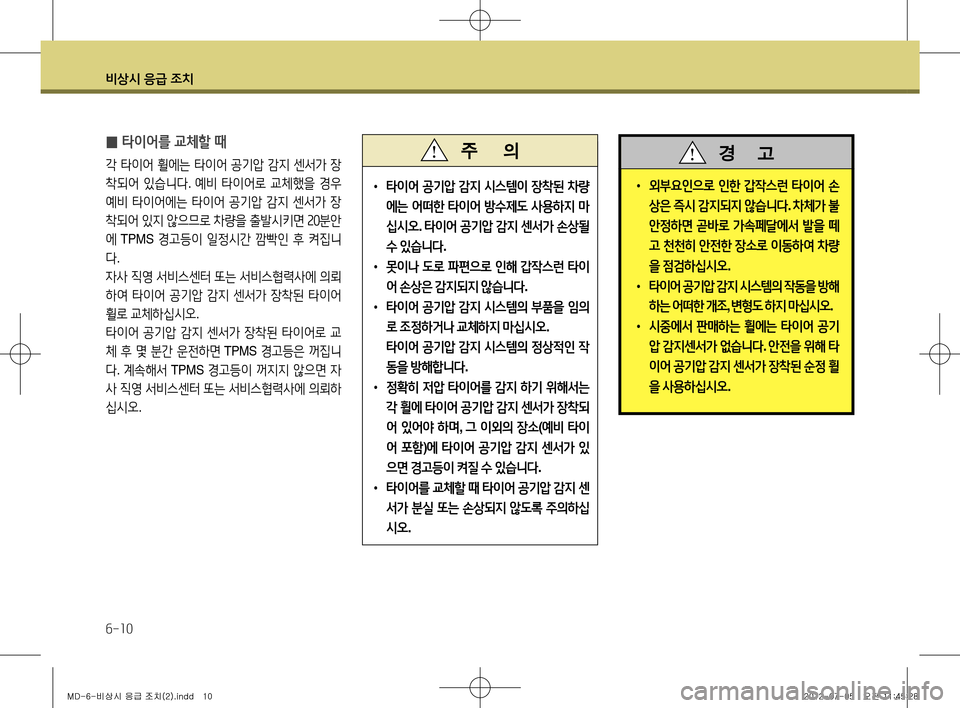

비상시 응급 조치
6-10
• 타이어 공기압 감지 시스템이 장착된 차량
에는 어떠한 타이어 방수제도 사용하지 마
십시오 . 타이어 공기압 감지 센서가 손상될
수 있습니다 .
• 못이나 도로 파편으로 인해 갑작스런 타이
어 손상은 감지되지 않습니다 .
• 타이어 공기압 감지 시스템의 부품을 임의
로 조정하거나 교체하지 마십시오 .
타이어 공기압 감지 시스템의 정상적인 작
동을 방해합니다 .
• 정확히 저압 타이어를 감지 하기 위해서는
각 휠에 타이어 공기압 감지 센서가 장착되
어 있어야 하며 , 그 이외의 장소 (예비 타이
어 포함 )에 타이어 공기압 감지 센서가 있
으면 경고등이 켜질 수 있습니다 .
• 타이어를 교체할 때 타이어 공기압 감지 센
서가 분실 또는 손상되지 않도록 주의하십
시오 .
주 의
̰ 타이어를 교체할 때
각
타이어 휠에는 타이어 공기압 감지 센서가 장
착되어 있습니다 . 예비 타이어로 교체했을 경우
예비 타이어에는 타이어 공기압 감지 센서가 장
착되어 있지 않으므로 차량을 출발시키면 20 분안
에 TPMS 경고등이 일정시간 깜빡인 후 켜집니
다 .
자사 직영 서비스센터 또는 서비스협력사에 의뢰
하여 타이어 공기압 감지 센서가 장착된 타이어
휠로 교체하십시오 .
타이어 공기압 감지 센서가 장착된 타이어로 교
체 후 몇 분간 운전하면 TPMS 경고등은 꺼집니
다 . 계속해서 TPMS 경고등이 꺼지지 않으면 자
사 직영 서비스센터 또는 서비스협력사에 의뢰하
십시오 .
• 외부요인으로 인한 갑작스런 타이어 손
상은 즉시 감지되지 않습니다 . 차체가 불
안정하면 곧바로 가속페달에서 발을 떼
고 천천히 안전한 장소로 이동하여 차량
을 점검하십시오 .
• 타이어 공기압 감지 시스템의 작동을 방해
하는 어떠한 개조 , 변형도 하지 마십시오 .
• 시중에서 판매하는 휠에는 타이어 공기
압 감지센서가 없습니다 . 안전을 위해 타
이어 공기압 감지 센서가 장착된 순정 휠
을 사용하십시오 .
경 고
MD-6-비상시 응급 조치(2).indd 102012-07-05 오전 11:45:28

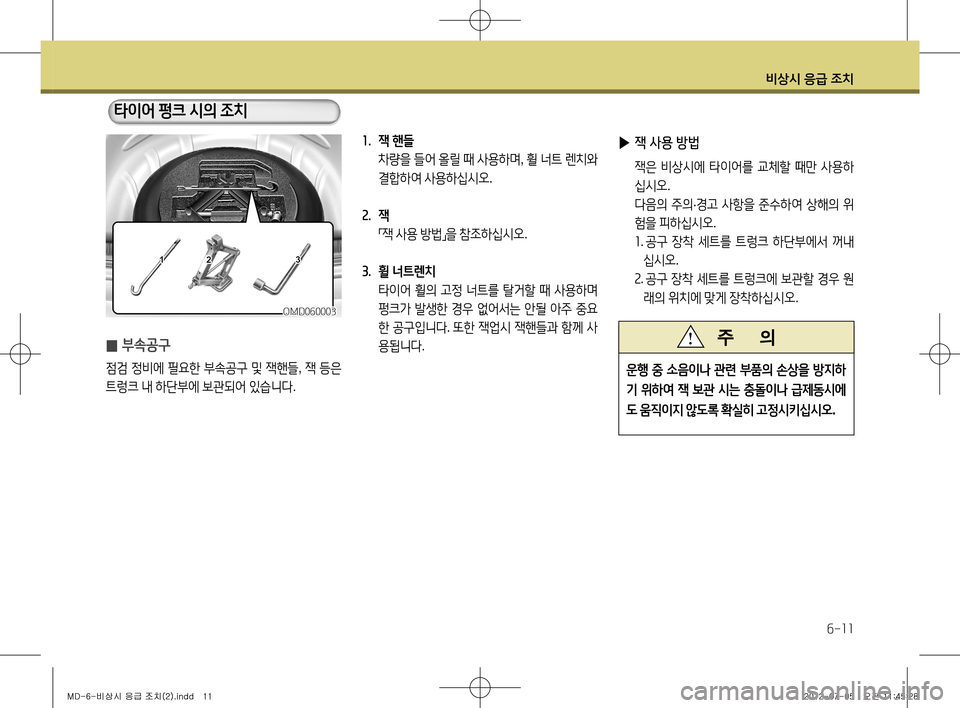

비상시 응급 조치
6-11
1. 잭 핸들 차량을 들어 올릴 때 사용하며 , 휠 너트 렌치와
결합하여 사용하십시오 .
2. 잭 「잭
사용 방법
」을
참조하십시오 .
3. 휠 너트렌치 타이어 휠의 고정 너트를 탈거할 때 사용하며
펑크가 발생한 경우 없어서는 안될 아주 중요
한 공구입니다 . 또한 잭업시 잭핸들과 함께 사
용됩니다 .

̰ 부속공구
점검
정비에 필요한 부속공구 및 잭핸들 , 잭 등은
트렁크 내 하단부에 보관되어 있습니다 .
타이어 펑크 시의 조치
OMD060003

▶ 잭 사용 방법
잭은 비상시에 타이어를 교체할 때만 사용하
십시오 .
다음의 주의 ·경고 사항을 준수하여 상해의 위
험을 피하십시오 .
1. 공구 장착 세트를 트렁크 하단부에서 꺼내
십시오 .
2. 공구 장착 세트를 트렁크에 보관할 경우 원
래의 위치에 맞게 장착하십시오 .
운행 중 소음이나 관련 부품의 손상을 방지하
기 위하여 잭 보관 시는 충돌이나 급제동시에
도 움직이지 않도록 확실히 고정시키십시오 .
주 의
MD-6-비상시 응급 조치(2).indd 112012-07-05 오전 11:45:28

비상시 응급 조치
6-12
• 도로 한가운데서 잭을 사용하지 마십시오 .
• 잭은 견고하고 평탄한 곳에서 사용하십
시오 . 견고하고 평탄한 곳을 찾을 수 없으
면 차량견인을 요청하십시오 .
• 잭의 최대 하중을 초과하지 마십시오 .
• 반드시 지정된 잭 포인트에 사용하십시오 .
• 잭을 사용하는 동안 엔진 시동을 걸지 마
십시오 .
• 동일한 차종에 장착된 잭만 사용하십시오 .
• 잭이 사용되는 동안 차 밑으로 들어가지
마십시오 .
차량이 잭에서 떨어지면 심하게 다치거
나 사망할 수 있습니다 .
경 고
고정장치가 타이어 중앙부 안쪽에 제대로 고
정되었는지 확인하십시오 . 고정장치가 제대로
장착되지 않으면 주행 중 타이어가 움직여 소
음이 발생할 수 있습니다 .
주 의
OTF060003

̰ 임시 타이어 분리·장착
트렁크
내 하단부에 임시 타이어가 있습니다 .
잠금 볼트를 풀어서 임시 타이어를 분리하십시
오 . 장착은 분리 방법의 역순으로 하면 됩니다 .
풀림잠금

̰ 타이어 교체 방법
1
. 주행 중 타이어가 펑크났을 때 비상경고등을
켜고 가속 페달에서 발을 떼어 서서히 감속시
킨 후 가볍게 브레이크 페달을 밟아 차를 도로
옆 차량소통이 적고 도로가 평탄한 곳에 주차
하십시오 .
2 . 주차 브레이크를 거십시오 .
3 . 변속레버를
「 P
」(
주차 )로 하십시오 .
OMC045008
MD-6-비상시 응급 조치(2).indd 122012-07-05 오전 11:45:28

비상시 응급 조치
6-13
4. 차량 후방에 자동차용정지 표지판을 세워 통
행하는 차량에 주의를 주십시오 .
반드시 비상 경고등을 켜십시오 . 특히 고속도
로나 자동차 전용도로에서는 차량 후방 (주간
100 m, 야간 200 m)에 고장차량을 확인할 수 있
는 자동차용정지 표지판을 설치하십시오 .
5 . 임시 타이어 , 잭과 잭 핸들 및 공구를 준비하십
시오 .
7JBA6021
6. 교체할 타이어의 대각에 있는 타이어에 고임
목을 괴십시오 .
• 타이어를 교체하는 동안 움직임을 방지
하기 위하여 항상 주차 브레이크를 확실
히 걸고 교체되는 바퀴의 대각선 바퀴에
고임목을 괴십시오 .
• 타이어가 교체되는 동안 절대 엔진시
동을 걸지 마십시오 .
차량의 갑작스런 움직임으로 사고가
나서 다칠 수 있습니다 .
경 고
1JBA6504고임목
엔진룸 하부에 잭이나 고임목 등으로 차량을
괴이지 마십시오 . 언더커버 및 엔진 부품이 파
손될 수 있습니다 .
주 의
MD-6-비상시 응급 조치(2).indd 132012-07-05 오전 11:45:28

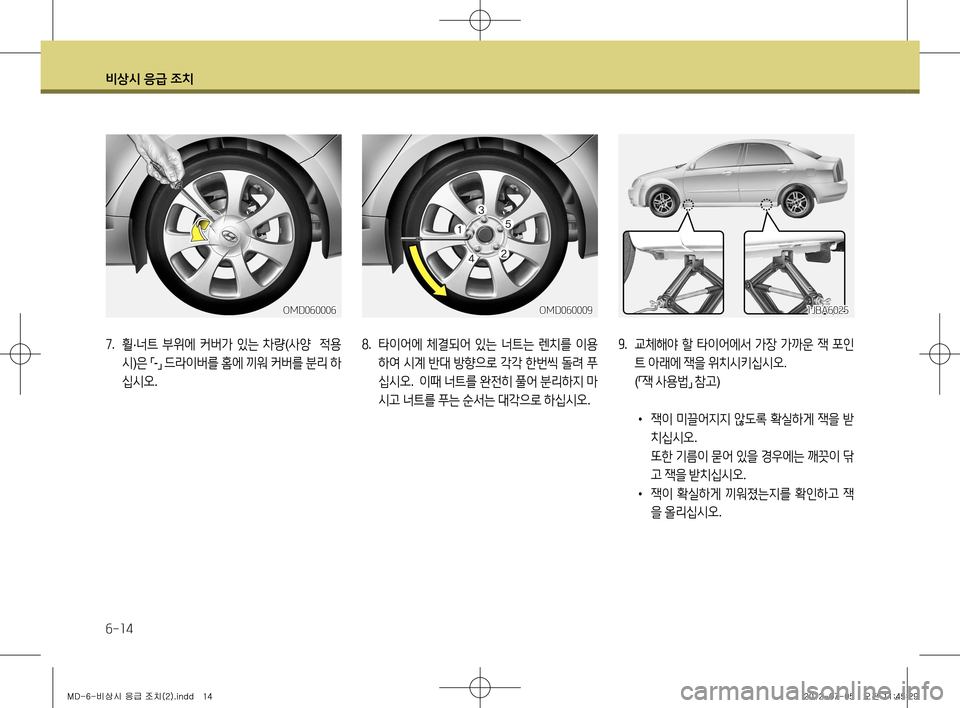

비상시 응급 조치
6-14
8. 타이어에 체결되어 있는 너트는 렌치를 이용
하여 시계 반대 방향으로 각각 한번씩 돌려 푸
십시오 . 이때 너트를 완전히 풀어 분리하지 마
시고 너트를 푸는 순서는 대각으로 하십시오 .9
. 교체해야 할 타이어에서 가장 가까운 잭 포인
트 아래에 잭을 위치시키십시오 .
( 「잭
사용법
」
참고 )
• 잭이 미끌어지지 않도록 확실하게 잭을 받
치십시오 .
또한 기름이 묻어 있을 경우에는 깨끗이 닦
고 잭을 받치십시오 .
• 잭이 확실하게 끼워졌는지를 확인하고 잭
을 올리십시오 .
OMD060009
7. 휠 ·너트 부위에 커버가 있는 차량 (사양 적용
시 )은
「 -
」
드라이버를 홈에 끼워 커버를 분리 하
십시오 .
OMD0600061JBA6025
MD-6-비상시 응급 조치(2).indd 142012-07-05 오전 11:45:29

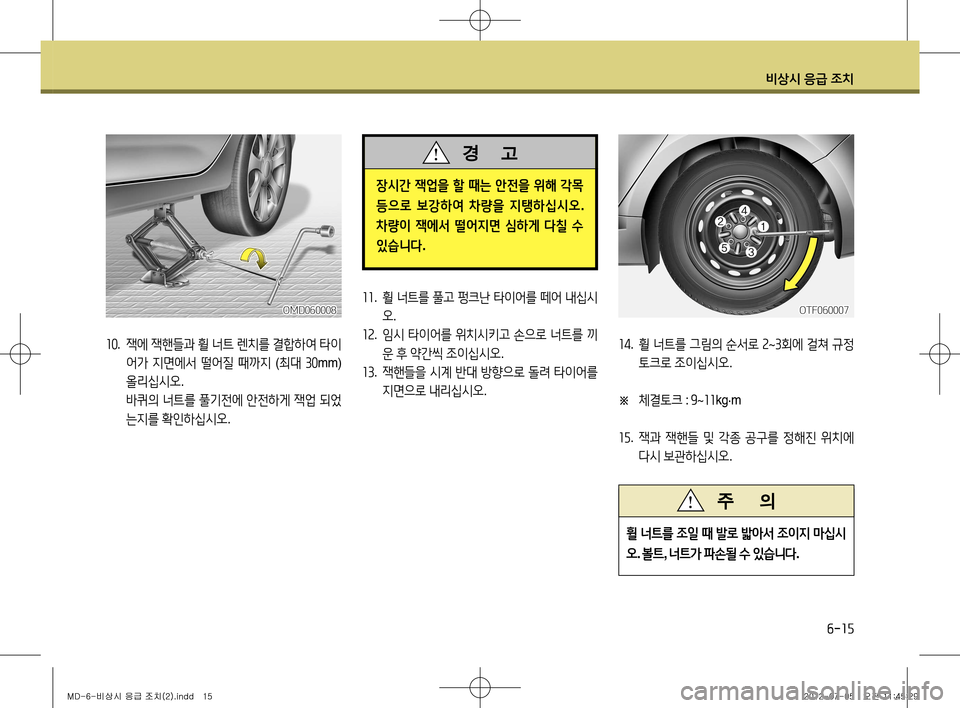

비상시 응급 조치
6-156-15
11. 휠 너트를 풀고 펑크난 타이어를 떼어 내십시
오 .
12 . 임시 타이어를 위치시키고 손으로 너트를 끼
운 후 약간씩 조이십시오 .
13 . 잭핸들을 시계 반대 방향으로 돌려 타이어를
지면으로 내리십시오 .
장시간 잭업을 할 때는 안전을 위해 각목
등으로 보강하여 차량을 지탱하십시오 .
차량이 잭에서 떨어지면 심하게 다칠 수
있습니다 .
경 고
14. 휠 너트를 그림의 순서로 2 ~ 3회에 걸쳐 규정
토크로 조이십시오 .
※
체결토크 : 9~ 11 kg·m
15 . 잭과 잭핸들 및 각종 공구를 정해진 위치에
다시 보관하십시오 .
휠 너트를 조일 때 발로 밟아서 조이지 마십시
오 . 볼트 , 너트가 파손될 수 있습니다 .
주 의
10. 잭에 잭핸들과 휠 너트 렌치를 결합하여 타이
어가 지면에서 떨어질 때까지 (최대 30 mm)
올리십시오 .
바퀴의 너트를 풀기전에 안전하게 잭업 되었
는지를 확인하십시오 .
OMD060008OTF060007
MD-6-비상시 응급 조치(2).indd 152012-07-05 오전 11:45:29

비상시 응급 조치
6-16
• 너트는 기존의 너트나 동일한 것으로 사용
하십시오 .
• 타이어를 교체했을 때는 약 1 ,000 km 주행
후 다시 한번 휠 너트를 조여 풀림이 없는
지를 점검하십시오 .
• 타이어를 교체한 후 주행 중에 스티어링 휠
이 흔들리거나 차체에 진동이 생길 때는타
이어의 균형이 맞지 않는 것이므로 타이어
의 균형을 맞추십시오 . 맞춘 후에도 불균형
상태가 계속될 때는 자사 직영 서비스센터
또는 서비스협력사에 정비를 의뢰하십시
오 .
주 의
• 바퀴 하나가 지면에서 떨어지면 잭으로
부터 차체가 미끄러질 수 있으므로 반드
시 주차 브레이크 레버를 당겨 놓고 , 교
체 타이어 대각방향의 타이어에 고임목
을 괴십시오
• 타이어 교체는 반드시 경사없는 평탄하
고 안전한 장소에서 실시하십시오 .
• 체결 토크가 적절하지 못할 경우 제동시
브레이크 떨림 현상이 일어날 수 있으며 ,
타이어 이탈 사고의 원인이 될 수있습니
다 .
• 차량의 예비 (또는 임시 (사양 적용시 )) 타
이어를 교체할 경우 항상 바른 자세로 교
체하시기 바랍니다 . 허리 부상의 원인이
될 수 있습니다 .
경 고

다른 종류의 타이어를 혼용해 사용하거나
규정 사이즈 이외의 타이어를 사용하는 것
은 차의 안전성을 저해하므로 절대로 피하
십시오 .
경 고
• 한번에 규정 토크로 조여 주지 말고 여러 번으 로 나눠서 조이십시오.
타이어를 고정시켜 주는 너트의 조임상태는 매우 중요합니다. 조임상태에 대해 자신이 없
으면 가까운 자사 직영 서비스센터 또는 서비스협력사에서 점검을 받으십시오.
• 임시 타이어를 장착한 후에는 가능한 빨리 공
기압을 점검하시고 필요하면 규정 압력으로 조정하십시오.
(8장, 「타이어 및 휠」의 공기압 제원 참조)
타이어를 장착할 때 부착 부위가 더러우면 너
트가 이완되는 원인이 되므로 타이어가 닿는
모든면을 청소하고 나서 장착하십시오 .
또한 휠 너트의 나사부가 마모되어 있으면 디
스크 휠에 변형이나 균열이 일어나므로 교체
하십시오 .
주 의
MD-6-비상시 응급 조치(2).indd 162012-07-05 오전 11:45:29
