2013 FIAT FREEMONT pojistky

•Nepřekra\bujte maximální příkon
160 W (13 A) při 12 V. Bude-li příkon
160 W (13 A) překro\ben, budete muset
vyměnit pojistku, která chrání systém.
• Elektrická zásuvka ve spodní \básti středové
konzoly má stejnou pojistku jako elektrická
zásuvka na zadní straně konzoly. Při spole\bném
použití příkon nesmí překro\bit 160 W (13 A) při
12 V.
• Proudové zásuvky jsou ur\beny pouze pro
zástr\bky příslušenství. Do proudové zásuvky
nevkládejte žádné další předměty, mohlo by to
vést k poškození zásuvky a přepálení pojistky.
Nesprávné používání elektrické zásuvky může
způsobit škodu, na kterou se nevztahuje omezená
záruka na nové vozidlo.
(obr. 76)
(obr. 76)1 – F103, 20 A, žlutá, elektrická zásuvka v přední konzole a
elektrická zásuvka v zadní konzole
2 – F102, 20 A, žlutá, zapalovač cigaret v přístrojové desce
a elektrická zásuvka na levé straně zavazadlového prostoru
99
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

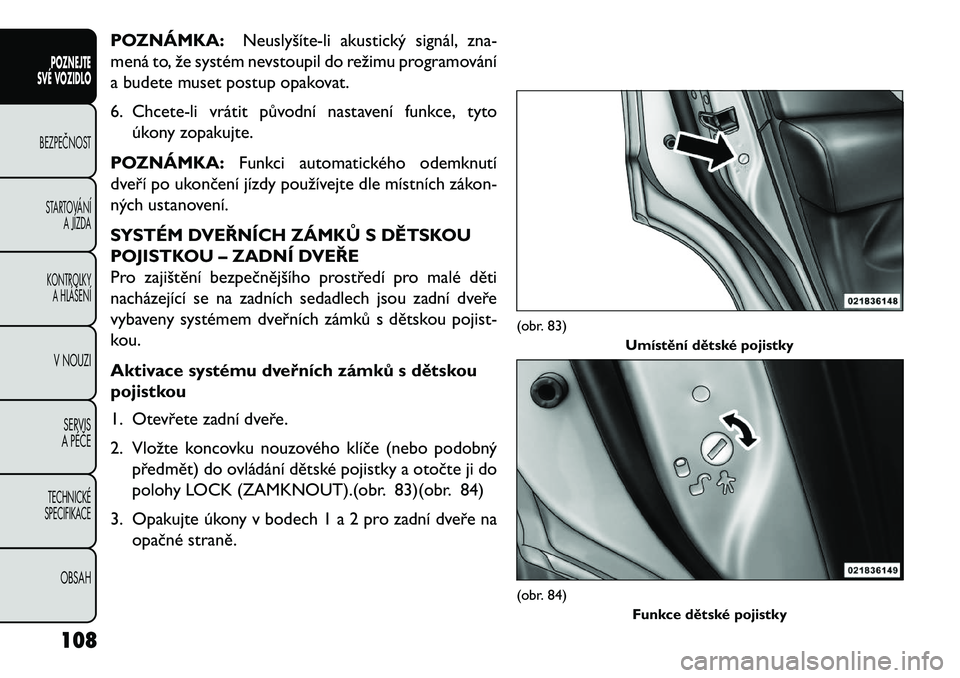

POZNÁMKA:Neuslyšíte-li akustický signál, zna-
mená to, že systém nevstoupil do režimu programování
a budete muset postup opakovat.
6. Chcete-li vrátit původní nastavení funkce, tyto úkony zopakujte.
POZNÁMKA: Funkci automatického odemknutí
dveří po ukončení jízdy používejte dle místních zákon-
ných ustanovení.
SYSTÉM DVEŘNÍCH ZÁMKŮ S DĚTSKOU
POJISTKOU – ZADNÍ DVEŘE
Pro zajištění bezpečnějšího prostředí pro malé děti
nacházející se na zadních sedadlech jsou zadní dveře
vybaveny systémem dveřních zámků s dětskou pojist-
kou.
Aktivace systému dveřních zámků s dětskou
pojistkou
1. Otevřete zadní dveře.
2. Vložte koncovku nouzového klíče (nebo podobný předmět) do ovládání dětské pojistky a otočte ji do
polohy LOCK (ZAMKNOUT).(obr. 83)(obr. 84)
3. Opakujte úkony v bodech 1 a 2 pro zadní dveře na opačné straně.
(obr. 83) Umístění dětské pojistky(obr. 84)
Funkce dětské pojistky
108
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ A JÍZDAKONTROLKYA HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

POZNÁMKA:Když je systém dveřních zámků s dět\b
skou pojistkou aktivován, dveře lze otevřít pouze
dveřní rukojetí na vnější straně, i když je vnitřní dveřní
zámek v odemknuté poloze.
UPOZORNĚNÍ!
Dbejte, aby po nehodě nikdo nezůstal ve
v
ozidle uzavřen. Pamatujte, že když jsou
aktivovány dětské pojistky, zadní dveře lze ote-
vřít pouze z vnější strany. Nedodržíte-li toto upo-
zornění, může dojít k vážnému zranění nebo
usmrcení.
POZNÁMKA:
• Po aktivaci systému dveřních zámků s dětskou pojist- kou vždy zkontrolujte, zda dveře nelze zevnitř ote-
vřít.
• Vznikne-li potřeba otevřít takto zabezpečené dveře v nouzové situaci, nastavte knoflík zámku nahoru do
polohy UNLOCK (ODEMKNOUT), otevřete okno
a otevřete dveře pomocí rukojeti z vnější strany.
Deaktivace systému dveřních zámků s dětskou
pojistkou
1. Otevřete zadní dveře. 2. Vložte koncovku nouzového klíče (nebo podobný
předmět) do ovládání dětské pojistky a otočte ji do
polohy UNLOCK (ODEMKNOUT). (obr. 85)
3. Opakujte úkony v bodech 1 a 2 pro zadní dveře na opačné straně.
POZNÁMKA: Po deaktivaci systému dveřních
zámků s dětskou pojistkou vždy zkontrolujte, zda dveře
lze zevnitř otevřít.
(obr. 85) Funkce dětské pojistky
109
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

2. Mezi konec čočky s pojistným jazýčkem a okolnípouzdro vložte malý nástroj s plochým břitem
a potom jím pootočte. Tím se čočka oddělí od
pouzdra.
3. Jednou rukou přidržte čočku a druhou rukou otočte elektrickým konektorem žárovky o ¼ otáčky proti
směru hodinových ručiček. Potom oddělte žárovku
a sestavu konektoru od čočky.
4. Vyjměte žárovku z objímky konektoru a instalujte náhradní žárovku.
5. Instalujte žárovku a sestavu konektoru do čočky a otočením konektoru o ¼ otáčky ve směru hodi-
nových ručiček je upevněte.
6. Vložte konec čočky bez pojistného jazýčku do pouz- dra v zadních výklopných dveřích a potom tlačte
opačný konec čočky do pouzdra, až bezpečně
zapadne. POJISTKY
POJISTKY V KA\fINĚ
Panel pojistek v kabině se nachází pod přístrojovou
deskou na straně spolujezdce.
Zdířka
Patro-
nová
pojistka Minipo-
jistka Popis
F100 30 A
růžová Měnič, střídavý
proud 110 V – u
určitých verzí / pro
určité trhy
F101 10 A
červená Vnitřní osvětlení
F102 20 A
žlutá Zapalovač cigaret
v přístrojové desce / levá zadní zásuvka
F103 20 A
žlutá Zásuvka v přihrádce
konzoly / zásuvka
v zadní části konzoly
F105 20 A
žlutá Vyhřívaná sedadla –
u určitých verzí / pro určité trhy
F106 20 A
žlutá Zadní elektrická
zásuvka
283
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
AP\bČETECHNICKÉ
SPECIFIKACEOBSAH

ZdířkaPatro-
nová
pojistka Minipo-
jistka Popis
F130 15 A
modrá Ovládání klimatizace
/ přístrojová deska
F131 10 A
červená Systém Passenger
Assistance pro spo- lujezdce / systém
handsfree – u urči\b tých verzí / pro
určité trhy
F132 10 A
červená Modul tlaku v pneu-
matikách
F133 10 A
červená Rezervní
POJISTKY POD KAPOTOU (CENTRUM
ROZVODU ENERGIE)
Centrum rozvodu energie je umístěné v motorovém
prostoru. (obr. 169)Zdířka Patro-
nová
pojistka Minipo-
jistka Popis
F101 60 A
žlutá Rozvodné vedení
centra rozvodu ener- gie v interiéru
Zdířka Patro-
nová
pojistka Minipo-
jistka Popis
F102 60 A
žlutá Rozvodné vedení
centra rozvodu ener-
gie v interiéru
F103 60 A
žlutá Rozvodné vedení
centra rozvodu ener- gie v interiéru
F105 60 A
žlutá Relé zapalování
a chodu motoru
v rozvodném vedení
centra rozvodu ener- gie v interiéru(obr. 169)
Rozvodnice (pojistky)
285
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
AP\bČETECHNICKÉ
SPECIFIKACEOBSAH

MOTOROVÝ PROSTOR – 2,4 L
(obr. 174)(obr. 174)1 – Nádržka chladicí kapaliny7 — Zcela integrovaný napájecí modul (pojistky)
2 – Nádržka kapaliny posilovače řízení 8 – Olejová měrka automatické převodovky
3 — Plnicí otvor motorového oleje 9 – Nádržka ostřikovací kapaliny
4 – Nádržka brzdové kapaliny 10 – Tlakový uzávěr chladicí kapaliny
5 – Dálkové startování pomocí propojovacích kabelů
(kladná svorka akumulátoru) 11 – Olejová měrka motorového oleje
6 – Dálkové startování pomocí propojovacích kabelů
(záporná svorka akumulátoru)
304
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ A JÍZDAKONTROLKYA HLÁŠENÍV NOUZI
SERVIS
A PÉČETECHNICKÉ
SPECIFIKACEOBSAH

MOTOROVÝ PROSTOR – 3,6 l
(obr. 175)(obr. 175)1 – Nádržka chladicí kapaliny5 – Filtr vzduchového čističe
2 – Nádržka kapaliny posilovače řízení 6 – Nádržka ostřikovací kapaliny
3 – Nádržka brzdové kapaliny 7 — Olejová měrka motorového oleje
4 – Zcela integrovaný napájecí modul (pojistky) 8 – Plnicí otvor motorového oleje
305
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
APÉČETECHNICKÉ
SPECIFIKACEOBSAH

MOTOROVÝ PROSTOR – VZNĚTOVÝ
MOTOR O OBJEMU 2,0 L
(obr. 176)(obr. 176)1 – Nádržka chladicí kapaliny5 – Nádržka brzdové kapaliny
2 – Nádržka kapaliny posilovače řízení 6 – Zcela integrovaný napájecí modul (pojistky)
3 — Plnicí otvor motorového oleje 7 – Filtr vzduchového čističe
4 – Olejová měrka motorového oleje 8 – Nádržka ostřikovací kapaliny
