2013 CITROEN NEMO InstruktionsbÖcker (in Swedish)

143
7
ÅTGÄRDER



Byta en lampa



Lyktor fram

Öppna motorhuven. För att komma åt
lamporna och glödlamporna placerar du
handen bakom ljusenheten.
Ta bort skyddslocken för att komma åt
lamporna.
Utför ingreppen i omvänd ordning för att
sätta tillbaka varje lampa eller glödlampa.
BYTA EN LAMPA


Typer av lampor

Det finns olika typer av glödlampor på bilen.
De demonteras så här:


1.
Typ A
Glödlampa helt av glas: dra försiktigt ut
den eftersom den monteras med tryck i
hållaren.

2.
Typ B
Glödlampa med bajonettfäste: tryck på
glödlampan och vrid sedan moturs.

3.
Typ C
Glödlampa med cylindrisk form: för
kontakterna åt sidan.

4.
Typ D - E
Halogenlampa: frigör fjädern som spärrar
fästet.

Högtryckstvätt
Spruta inte långvarigt på strålkastare, lyktor
eller runt dessa delar när du använder
en högtryckstvätt för att ta bort envisa
smutsfläckar, så att du inte förstör lacken
eller tätningslisterna.

144
Byta en lampa

1 - Halvljus

Typ D
, H4 - 55 W


- Ta av locket genom att vrida det moturs.

- Koppla ur den elektriska anslutningen.

- Frigör spärrfjädern genom att trycka på
de två klämmorna.

- Byt ut lampan och se till att metalldelen
placeras mitt för spåren på lyktan.


2 - Positionsljus

Typ A
, W 5 W - 5 W


- Ta av locket genom att vrida det moturs.

- Ta bort lamphållaren för att komma åt
lampan.

- Byt ut glödlampan.

3 - Helljus

Typ D
, H4 - 55 W


- Ta av locket genom att vrida det moturs.

- Koppla ur den elektriska anslutningen.

- Frigör spärrfjädern genom att trycka på
de två klämmorna.

- Ta bort lamphållaren.

- Byt ut lampan och se till att metalldelen
placeras mitt för spåren på lyktan.

4 - Blinkers

Typ B
, PY21W - 21W gul lampa


- Vrid lamphållaren ett fjärdedels varv
moturs.

- Ta bort glödlampan genom att trycka lätt
och vrida moturs.

- Byt ut glödlampan.
Kontakta CITROËN eller en kvalificerad
verkstad om problem uppstår.

Efter varje ingrepp bör du kontrollera
att ljusen fungerar normalt.

5 - Dimstrålkastare

Typ E
, H1 - 55W
Kontakta CITROËN eller en kvalificerad
verkstad.

145
7
ÅTGÄRDER



Byta en lampa



Taklampor fram/bak


Typ C
, 12 V 10 W - 10 W


- Ta loss taklampan med en skruvmejsel.

- Ta av locket för att komma åt lampan.

- Byt ut glödlampan genom att föra isär de
två kontakterna.

- Kontrollera att de nya glödlamporna sitter
stadigt fast mellan de två kontakterna.

- Stäng skyddsluckan.

- Montera tillbaka taklampan och
kontrollera att den sitter stadigt fast.



Sidoblinkers


Typ A
, WY5W - 5W gul lampa


- Tryck sidoblinkersen bakåt och lossa
den.

- Håll kvar kontaktstycket och vrid
lamphållaren ett kvarts varv åt vänster.

- Vrid lampan ett kvarts varv åt vänster.

- Ta bort glödlampan och byt ut den.

- Vid återmonteringen för du in blinkersen
bakåt och sedan framåt.

146
Byta en lampa


Lyktor bak



- Identifiera den defekta glödlampan och
öppna sedan bakdörrarna.

- Skruva loss de två skruvarna med
skruvmejseln i verktygssatsen (bakom
förarsätett) och ta bort lamphållaren.

- Ta loss enheten.

- Koppla ur kontaktstycket.

- Ta loss fästet genom att föra isär
fjädrarna.

- Byt ut glödlampan.


Skyltbelysning


Typ A,
C5W - 5W


- Frigör det genomskinliga plastlocket med
den bifogade skruvmejseln som finns i
verktygssatsen (bakom förarsätett) och ta
bort lamphållaren.

- Byt ut glödlampan genom att föra isär de
två kontakterna.

- Kontrollera att de nya glödlamporna sitter
stadigt fast mellan de två kontakterna.

- Sätt tillbaka det genomskinliga
plastlocket.
Ytterligare information om glödlamporna
hittar du i tabellen "Typer av glödlampor eller
lampor".




1.
Bromsljus
Typ B
, P21W - 21W

2.
Blinkers

Typ B,
PY 21W - 21W gul lampa

3.
Backljus

Typ B,
P 21W - 21W

4.
Positionsljus/Dimljus
Typ B
, P4/21W - 4W/21W

På sidohängda dörrar bak
På baklucka

147
7
ÅTGÄRDER



Byta en lampa



Tredje bromsljuset


På skåpdörrar bak


Typ B
, W 5 W - 5 W (4 glödlampor)


- Ta loss det genomskinliga plastlocket
med skruvmejseln som ingår i
verktygssatsen.

- Koppla ur den elektriska anslutningen.

- Ta loss lamphållaren genom att klämma
ihop de två flikarna.

- Ta ut den defekta glödlampan.

- Byt ut glödlampan.

På baklucka

Typ B,
W5W - 5W (5 glödlampor)


- Öppna bakluckan.

- Ta bort kåpans båda fästskruvar och
därefter själva kåpan.

- Ta ut lamphållaren genom att klämma på
de båda tungorna.

- Ta bort den felaktiga glödlampan.

- Byt glödlampan.


Kontakta en kvalificerad verkstad eller en
CITROËN-verkstad om problem uppstår.

148

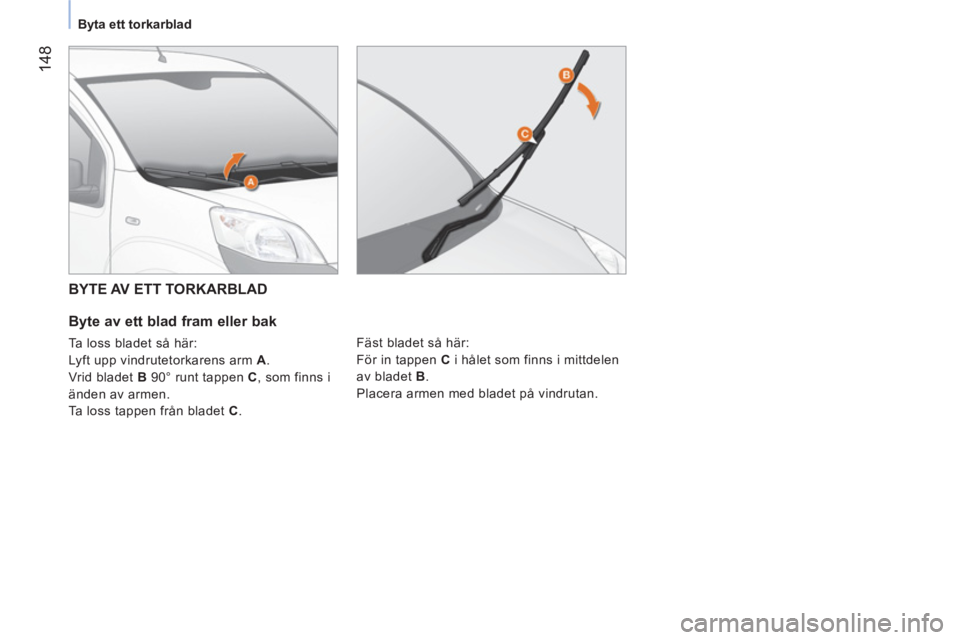

Byta ett torkarblad




BYTE AV ETT TORKARBLAD

Byte av ett blad fram eller bak

Ta loss bladet så här:
Lyft upp vindrutetorkarens arm A .
Vrid bladet B 90° runt tappen C , som finns i
änden av armen.
Ta loss tappen från bladet C . Fäst bladet så här:
För in tappen C i hålet som finns i mittdelen
av bladet B .
Placera armen med bladet på vindrutan.

149
7
ÅTGÄRDER



Byta en säkring


BYTA EN SÄKRING

De båda säkringsboxarna är placerade
på instrumentbrädan på förarens sida och
under motorhuven.

Demontering och montering av en
säkring
Innan en säkring byts ut skall orsaken till
felet lokaliseras och åtgärdas. Säkringarnas
nummer anges på säkringsboxen.
Använd alltid specialtången för att ta ut
säkringen från sin plats och kontrollera om
den är hel eller inte.

Byt alltid ut en defekt säkring mot en ny
säkring med samma amperetal (samma
färg).
Om felet uppträder på nytt kort efter att
säkringen bytts ut bör du låta en kvalificerad
verkstad eller CITROËN-verkstad kontrollera
utrustningen.
Komma åt säkringarna i instrumentbrädan


- För att komma åt säkringarna i
instrumentbrädan tar du bort de
2 skruvarna och fäller ned boxen.
CITROËN frånsäger sig allt
ansvar för kostnader som
förorsakas av reparationer av bilen
eller funktionsstörningar som uppstår
pga av montering av extra tillbehör som
inte levererats eller rekommenderats
av CITROËN och inte installerats enligt
biltillverkarens föreskrifter, speciellt om den
sammanlagda förbrukningen av de extra
komponenterna överstiger 10 milliampere.

A.
Hel.

B.
Trasig.

C.
Tång.


Komma åt säkringarna i motorrummet


- Du kommer åt säkringarna i
motorrummet genom att ta bort
kontaktstycket på lyktan vänster fram.
Därefter snäpper du loss locket på
säkringsboxen.

150
Byta en säkring


Tabell över instrumentbrädans
säkringar (på förarsidan)

Nummer


Strömstyrka



Funktioner


F12
7,5 A Strömmatning till högra halvljuset.

F13
7,5 A Strömmatning till vänstra halvljuset - strålkastarinställning.

F31
5 A Strömbrytare för strömmatning till motorstyrdatorn.

F32
7,5 A Framlykta - taklampa fram - ljus till taklampa bak.

F36
10 A Bilradio - förmontering till mobiltelefon - manöverpanel för
luftkonditionering - diagnosuttag EODB.

F37
5 A Bromsljus - instrumenttavla.

F38
20 A Dörrlåsning.

F43
15 A Spolarpump.

F47
20 A Strömmatning till förarens fönsterhissmotor.

F48
20 A Strömmatning till passagerarens fönsterhissmotor.

F49
5 A Parkeringshjälpdator - strömbrytare för belysning bak -
elstyrda sidospeglar - rörelselarmets dator.

F50
7,5 A Krockkuddsdator.

F51
7,5 A Strömbrytare på bromspedalen - strömbrytare på
kopplingspedalen - reglage för elstyrda sidospeglar -
Bluetooth-systemets central.

F53
5 A Instrumenttavla - dimljus bak.
