2013 CITROEN NEMO stop start

Cockpit


Display
weergave
signaleert
Wat te doen
Stop & Start brandt. de activering van de
STOP-stand als de auto
tot stilstand is gekomen. Zodra u wilt wegrijden, gaat het controlelampje
uit en wordt de motor automatisch weer gestart
in de START-stand.
knippert enkele
seconden en gaat
vervolgens uit. dat de STOP-stand
tijdelijk niet beschikbaar
is of dat de START-
stand automatisch is
geactiveerd. Bijzonderheden m.b.t. de STOP-stand
en START-stand. Rubriek 1, onderwerp
"Versnellingsbak en stuurwiel".
Schakelindicator pijl omhoog. de mogelijkheid om één
versnelling op te schakelen.
Rubriek 1, onderwerp "Schakelindicator".
pijl omlaag.

de mogelijkheid om één
versnelling terug te schakelen.
Buitentemperatuur
(°C/°F) temperatuuraanduiding
knippert en melding op
display. weersomstandigheden
met kans op gladheid. Wees extra oplettend en rem niet bruusk.
Rubriek 5, onderwerp "Veilgheid tijdens het
rijden".
Datum (JJJJ/MM/DD)
Tijd (UU:MM) instelling:
Datum.
Tijd. een instelling via het menu
"MENU". Rubriek 3, onderwerp "Menu".
Koplamphoogte afstelling koplampen . stand 0 tot 3, afhankelijk
van de belading van de
auto. Instellen via de knop op het dashboard. Rubriek
1, onderwerp "Bediening op de stuurkolom".

35
1
VOORDAT u GAAT RIJDEN
To egang tot de auto

ALARM

Het alarm bestaat uit:


- een omtrekbeveiliging met sensoren op
de portieren, deuren en motorkap en op
de elektrische voeding,

- een interieurbeveiliging,

- een beveiliging tegen opkrikken en
wegslepen,

- een beveiliging bij het plaatsen van een
sleutel in het contactslot.
Het systeem bevat een sirene.


Inschakelen van het alarm

Controleer eerst of alle portieren goed zijn
gesloten.
Druk op deze schakelaar om
het alarm in te schakelen. De
beveiliging wordt na enkele
seconden ingeschakeld.
Als het alarm in de waakfase is, wordt bij
een inbraak gedurende ongeveer
30 seconden de sirene geactiveerd,
waarbij tevens de richtingaanwijzers gaan
knipperen.
Het alarm komt vervolgens terug in de
waakfase.
Het alarm gaat tevens af nadat de
elektrische voeding is onderbroken en weer
wordt aangesloten.


Uitschakelen met de afstandsbediening

Uitschakelen met de sleutel

Ontgrendel de portieren met de sleutel en
stap in de auto. Zet het contact in de stand
MAR; de identificatie van de sleutelcode
zorgt ervoor dat de sirene stopt.


Uitschakelen van de interieurbeveiliging en
de beveiliging tegen opkrikken en wegslepen

Gebruiksvoorschrift

Als de sirene per ongeluk afgaat, kunt u
deze snel uitschakelen door de auto met de
afstandsbediening te ontgrendelen.
Als u de auto wilt vergrendelen zonder het
alarmsysteem in te schakelen, vergrendel
de auto dan met de sleutel in het slot
(bijvoorbeeld om de auto te wassen).
Druk op deze knop. Het
alarmsysteem wordt
uitgeschakeld op het moment dat
de auto wordt ontgrendeld.


Signalering van
inbraakpogingen
Wanneer iemand tijdens uw
afwezigheid heeft geprobeerd
om in te breken in uw auto,
wordt u daar bij terugkomst op
geattendeerd door het knipperen
van het verklikkerlampje van de elektronische
startblokkering of een waarschuwingsmelding
op het display van het instrumentenpaneel.
Druk om de interieurbeveiliging
en de beveiliging tegen opkrikken
en wegslepen uit te schakelen
op de knop op de plafonnier van
de auto. Dit dient u, zolang u wilt
dat deze beveiligingen zijn uitgeschakeld,
telkens nadat u het contact hebt uitgezet te
herhalen.

43
1
VOORDAT u GAAT RIJDEN

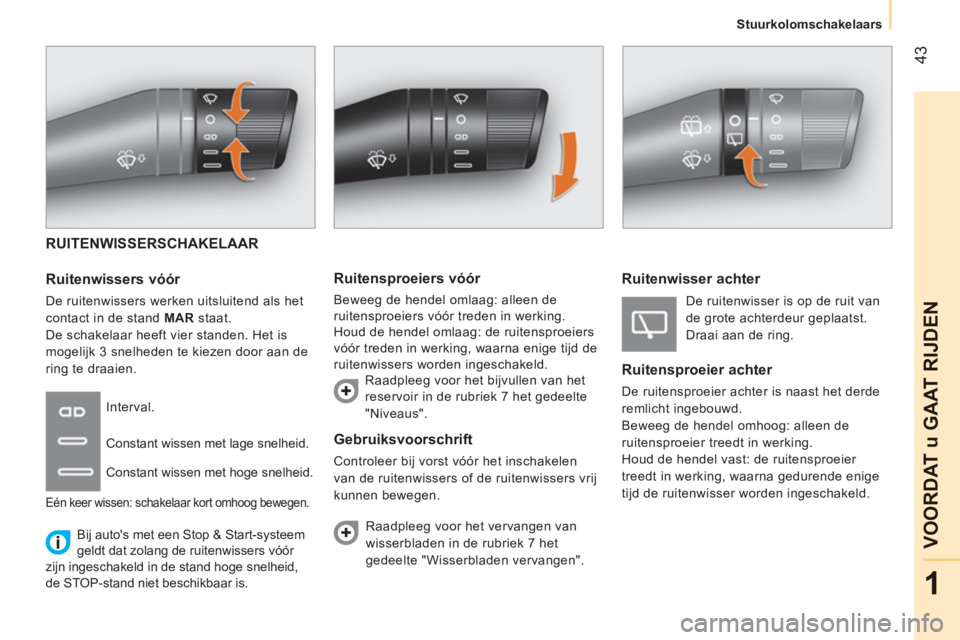

Stuurkolomschakelaars


RUITENWISSERSCHAKELAAR

Ruitenwissers vóór

De ruitenwissers werken uitsluitend als het
contact in de stand MAR staat.
De schakelaar heeft vier standen. Het is
mogelijk 3 snelheden te kiezen door aan de
ring te draaien.
Raadpleeg voor het vervangen van
wisserbladen in de rubriek 7 het
gedeelte "Wisserbladen vervangen".


Gebruiksvoorschrift

Controleer bij vorst vóór het inschakelen
van de ruitenwissers of de ruitenwissers vrij
kunnen bewegen. Interval.
Constant wissen met lage snelheid.
Constant wissen met hoge snelheid.

Eén keer wissen: schakelaar kort omhoog bewegen.


Ruitensproeiers vóór

Beweeg de hendel omlaag: alleen de
ruitensproeiers vóór treden in werking.
Houd de hendel omlaag: de ruitensproeiers
vóór treden in werking, waarna enige tijd de
ruitenwissers worden ingeschakeld.
Raadpleeg voor het bijvullen van het
reservoir in de rubriek 7 het gedeelte
"Niveaus".


Ruitenwisser achter

De ruitenwisser is op de ruit van
de grote achterdeur geplaatst.
Draai aan de ring.


Ruitensproeier achter

De ruitensproeier achter is naast het derde
remlicht ingebouwd.
Beweeg de hendel omhoog: alleen de
ruitensproeier treedt in werking.
Houd de hendel vast: de ruitensproeier
treedt in werking, waarna gedurende enige
tijd de ruitenwisser worden ingeschakeld.





Bij auto's met een Stop & Start-systeem
geldt dat zolang de ruitenwissers vóór
zijn ingeschakeld in de stand hoge snelheid,
de STOP-stand niet beschikbaar is.

53
1
VOORDAT u GAAT RIJDEN



Versnellingsbak en stuurwiel




Resetten

Zet het contact in de stand MAR
.
Binnen 10 seconden moet de ingeschakelde
versnelling op het display van het
instrumentenpaneel verschijnen.
Als dat niet het geval is, zet dan het contact
in de stand STOP
en wacht tot het display
van het instrumentenpaneel uitgaat.
Zet het contact nogmaals in de stand MAR
. Als dit lampje gaat branden in
combinatie met een melding op
het display, duidt dit erop dat de
versnellingsbak op de verkeerde
manier wordt bediend door de bestuurder.
Als bij aangezet contact dit lampje
gaat knipperen in combinatie met een
geluidssignaal en een melding op het
display van het instrumentenpaneel, duidt dit
op een storing in de versnellingsbak.
Laat het systeem controleren door
het CITROËN-netwerk of door een
gekwalificeerde werkplaats. Laat als het probleem niet is
verholpen het systeem controleren
door het CITROËN-netwerk of door een
gekwalificeerde werkplaats.
Zet de selectiehendel tijdens het rijden
nooit in de neutraalstand (stand N
).
Zet de selectiehendel alleen in de achteruit
(stand R
) als de auto volledig stilstaat en het
rempedaal is ingetrapt.
Wanneer u gelijktijdig het gaspedaal en
het rempedaal intrapt, kan schade aan de
versnellingsbak ontstaan.

Noodloopfunctie - vertraagd wegrijden

Deze procedure moet worden toegepast
als het systeem het intrappen van het
rempedaal niet signaleert of in het geval
van een storing in de versnellingsbak bij het
starten van de motor.
Trap het rempedaal stevig in.
Draai de contactsleutel ten minste
7 seconden in de stand AV V
.
De motor wordt gestart.
Het systeem blijft werken in de
noodloopfunctie: de versnellingsbak gebruikt
de 3
e versnelling als hoogste versnelling en
de automatische stand is niet beschikbaar.
Laat als de motor niet kan worden
gestart het systeem controleren door
het CITROËN-netwerk of door een
gekwalificeerde werkplaats.




Storing

Als de auto lang stilstaat met
draaiende motor, is het raadzaam de
versnellingsbak in de neutraalstand
(stand N
) te houden.
Als de auto stilstaat met draaiende
motor en de eerste of tweede
versnelling of de achteruitversnelling is
ingeschakeld, selecteert de versnellingsbak
in de volgende gevallen automatisch de
neutraalstand, waarbij een geluidssignaal
klinkt:


- het gas- en/of rempedaal wordt
gedurende 3 minuten niet ingetrapt,

- het rempedaal wordt al 10 minuten
ingetrapt,

- het bestuurdersportier is geopend en het
gas- en/of rempedaal wordt gedurende
1,5 seconde niet ingetrapt,

- storing in de versnellingsbak.


Wanneer uw auto gesleept wordt,
dient u ervoor te zorgen dat de
versnellingsbak in de neutraalstand
(stand N
) staat.

Versnellingsbak en stuurwiel







HILL HOLDER


Deze functie, die is geïntegreerd in het ESP,
vergemakkelijkt het wegrijden op een helling
door uw auto, nadat u het rempedaal hebt
losgelaten, ongeveer 2 seconden op zijn
plaats te houden. In die tijd kunt u uw voet
naar het gaspedaal verplaatsen.
Deze functie is alleen actief:


- als de auto volledig stilstaat terwijl u het
rempedaal intrapt,

- bij draaiende motor,

- op hellingen met een percentage van
minimaal 5%.
Werking

Als de auto met draaiende motor op een
helling stilstaat, wordt deze even op zijn
plaats gehouden als u het rempedaal
loslaat en:


- bij een handgeschakelde versnellingsbak
de eerste versnelling of de neutraalstand
hebt ingeschakeld,

- bij een gestuurde handgeschakelde
versnellingsbak de stand A
of M
hebt
geselecteerd.



Als de auto met draaiende motor
bergafwaarts stilstaat en de
achteruitversnelling ingeschakeld
is, wordt de auto even op zijn plaats
gehouden als u het rempedaal loslaat.


Als het gaspedaal niet binnen
2 seconden wordt ingetrapt, wordt
het systeem automatisch uitgeschakeld en
valt de remdruk geleidelijk weg. Tijdens
deze fase wijst een mechanisch geluid erop
dat de remmen loskomen en de auto in
beweging begint te komen.
Verlaat de auto niet in de korte periode
dat u de hill holder gebruikt.
Als u de auto moet verlaten terwijl de motor
draait, trek dan de handrem aan. Controleer
of het verklikkerlampje van de handrem op
het instrumentenpaneel constant brandt.

Storing
Bij een storing in de systeem
gaan op het instrumentenpaneel
deze verklikkerlampjes branden.
Raadpleeg het CITROËN-netwerk
of een gekwalificeerde werkplaats
om het systeem te laten
controleren.
In de STOP-stand van het
Stop & Start-systeem is de hill holder
uitgeschakeld.

55
1
VOORDAT u GAAT RIJDEN



Versnellingsbak en stuurwiel




- bij een auto met een handgeschakelde
versnellingsbak:
zet, terwijl de auto
stilstaat, de versnellingsbak in de
neutraalstand en laat de koppeling los,

- bij een auto met een gestuurde
handgeschakelde versnellingsbak:
houd, terwijl de auto stilstaat, het
rempedaal ingetrapt.
Bijzonderheden: geen overgang naar de
STOP-stand
De STOP-stand wordt niet geactiveerd als:


- het bestuurderportier geopend is,

- de veiligheidsgordel van de bestuurder
losgemaakt is,

- de achterruitverwarming is ingeschakeld,

- de ruitenwissers vóór in de stand hoge
snelheid werken,

- de achteruitversnelling is ingeschakeld,

- bepaalde bijzondere omstandigheden
(laadtoestand accu, motortemperatuur,
regeneratie van het roetfilter,
rembekrachtiging, buitentemperatuur
enz.) dat niet toelaten.

In dat geval wordt een melding
weergegeven op het display van
het instrumentenpaneel en gaat het
verklikkerlampje "S"
gedurende
enkele seconden knipperen om
vervolgens te doven.

Dit is volkomen normaal.


Het Stop & Start-systeem zet de motor
tijdelijk af (STOP-stand) als u stopt (bij rood
licht, opstoppingen enz.). De motor wordt
automatisch gestart (START-stand) als u
weer weg wilt rijden. Het starten gebeurt
direct, snel en stil.
Het Stop & Start-systeem, dat perfect is
aangepast aan het stadsverkeer, zorgt voor
een lager brandstofverbruik, minder uitstoot
van schadelijke stoffen en het comfort
van totale stilte in het interieur tijdens het
wachten.

Werking


Overgang naar de STOP-stand van de motor
Het verklikkerlampje "S"
op het
instrumentenpaneel gaat branden
en de motor wordt afgezet: Om te voorkomen dat de motor te
vaak wordt uitgezet als u langzaam
rijdt, wordt de motor uitsluitend automatisch
afgezet als de auto een snelheid van
minimaal 10 km/h heeft bereikt.
In de STOP-stand van het Stop & Start-
systeem is de hill holder uitgeschakeld.
Verlaat nooit de auto zonder eerst
het contact met de sleutel te hebben
afgezet.
Tank nooit als de motor door het Stop &
Start-systeem is afgezet; zet in dat geval
altijd het contact af en neem de sleutel uit het
contactslot.

56



Versnellingsbak en stuurwiel



Bijzonderheden: automatisch activeren van
de START-stand
De START-stand wordt automatisch
geactiveerd als:


- de auto wegrolt op een helling,

- de ruitenwissers vóór in de stand hoge
snelheid werken,

- de motor ongeveer drie minuten geleden
is afgezet door het Stop & Start-systeem,

- bepaalde bijzondere omstandigheden
(laadtoestand accu, motortemperatuur,
rembekrachtiging, buitentemperatuur
enz.) dit niet toelaten.
Gebruiksvoorschrift
Als u bij een auto met een handgeschakelde
versnellingsbak in de STOP-stand een
versnelling inschakelt, maar daarbij het
koppelingspedaal niet helemaal intrapt,
wordt de motor in sommige gevallen niet
weer gestart.
Er gaat dan een verklikkerlampje branden
of er wordt een melding weergegeven die
aangeeft dat u het koppelingspedaal volledig
moet intrappen om de motor weer te laten
starten.
Als de motor automatisch is afgezet
(STOP-stand) en de bestuurder zijn
veiligheidsgordel losmaakt en een
voorportier opent, dan kan de motor
uitsluitend weer met de contactsleutel
worden gestart. Dit wordt aangegeven door
een geluidssignaal in combinatie met het
knipperen van het verklikkerlampje Service
en het weergeven van een melding op het
display van het instrumentenpaneel.
Als de motor automatisch is gestart
(START-stand) en de bestuurder gedurende
de daaropvolgende drie minuten de auto niet
bedient, zet het systeem de motor definitief
af. De motor kan dan uitsluitend weer met
de contactsleutel worden gestart.

Overgang naar de START-stand van de motor
Het verklikkerlampje "S"
gaat uit
en de motor wordt gestart:


- bij een auto met een handgeschakelde
versnellingsbak:
trap het
koppelingspedaal volledig in,

- bij een auto met een gestuurde
handgeschakelde versnellingsbak:


●
laat het rempedaal los met de
selectiehendel in de stand A
of M
,

●
of schakel de achteruitversnelling in.


In dat geval wordt een melding
weergegeven op het display van
het instrumentenpaneel en gaat het
verklikkerlampje "S"
gedurende
enkele seconden knipperen om
vervolgens te doven.

Dit is volkomen normaal.
Als in de STOP-stand de
selectiehendel van de gestuurde
handgeschakelde versnellingsbak in
een andere stand wordt gezet, wordt de
motor weer gestart.
Als de motor bij stilstand op een
helling automatisch wordt afgezet,
moet, aangezien de hill holder uitsluitend bij
draaiende motor werkt, de motor opnieuw
gestart worden en een versnelling worden
ingeschakeld alvorens het rempedaal kan
worden losgelaten.

57
1
VOORDAT u GAAT RIJDEN



Versnellingsbak en stuurwiel




Uitschakelen


Als u geen concessies wilt doen aan
het thermische comfort, kunt u het
Stop & Start-systeem uitschakelen,
zodat de airconditioning continu blijft
werken.
Het systeem wordt automatisch
opnieuw ingeschakeld zodra u het
contact weer aanzet.
U kunt dit systeem op elk willekeurig
moment uitschakelen door de toets "S OFF"

in te drukken.
Het verklikkerlampje in de toets gaat
branden en er verschijnt een bericht op het
display van het instrumentenpaneel.
Als u het systeem met de motor in de
STOP-stand uitschakelt, dan wordt de
motor direct weer gestart.

Storing
Onderhoud

Bij een storing in het Stop
& Start-systeem wordt het
systeem uitgeschakeld, gaat
het verklikkerlampje Service
branden en wordt er een melding
weergegeven op het display van het
instrumentenpaneel.
Laat het systeem controleren door
het CITROËN-netwerk of door een
gekwalificeerde werkplaats.
Als er in de STOP-stand een storing zou
optreden, kan de motor gestart worden
door het koppelingspedaal volledig in te
trappen of door de selectiehendel in de
neutraalstand te zetten. Zet het contact altijd met de sleutel
af als u handelingen onder de
motorkap wilt verrichten, om letsel door het
automatisch activeren van de START-stand
te voorkomen.
Dit systeem heeft specifieke kenmerken
en maakt gebruik van een speciale accu
(raadpleeg voor meer informatie het
CITROËN-netwerk of een gekwalificeerde
werkplaats).
Het gebruik van een andere dan de door
CITROËN voorgeschreven accu's kan leiden
tot storingen in het systeem.
Het Stop & Start-systeem maakt
gebruik van geavanceerde technologie.
Laat eventuele werkzaamheden uitsluitend
door een officiële CITROËN-dealer
uitvoeren.


Opnieuw inschakelen

Druk nogmaals op de toets "S OFF"
.
Het systeem is dan opnieuw actief; het
verklikkerlampje in de toets gaat uit en er
wordt een melding weergegeven op het
display van het instrumentenpaneel.
