2013 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

63
3
ERGONOMIJA I KOMFOR

Ventilacija

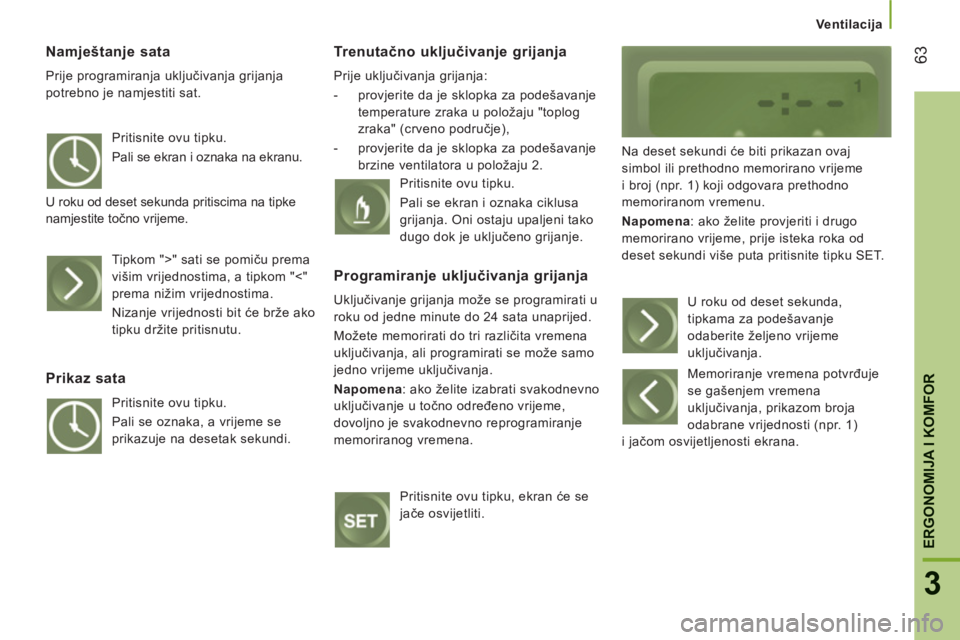

Namještanje sata

Prije programiranja uključivanja grijanja
potrebno je namjestiti sat.

Trenutačno uključivanje grijanja

Prije uključivanja grijanja:


- provjerite da je sklopka za podešavanje
temperature zraka u položaju "toplog
zraka" (crveno područje),

- provjerite da je sklopka za podešavanje
brzine ventilatora u položaju 2. Na deset sekundi će biti prikazan ovaj
simbol ili prethodno memorirano vrijeme
i broj (npr. 1) koji odgovara prethodno
memoriranom vremenu.

Napomena
: ako želite provjeriti i drugo
memorirano vrijeme, prije isteka roka od
deset sekundi više puta pritisnite tipku SET. Pritisnite ovu tipku.
Pali se ekran i oznaka na ekranu.
U roku od deset sekunda pritiscima na tipke
namjestite točno vrijeme.
Tipkom ">" sati se pomiču prema
višim vrijednostima, a tipkom "<"
prema nižim vrijednostima.
Nizanje vrijednosti bit će brže ako
tipku držite pritisnutu.
Prikaz sata

Pritisnite ovu tipku.
Pali se oznaka, a vrijeme se
prikazuje na desetak sekundi. Pritisnite ovu tipku.
Pali se ekran i oznaka ciklusa
grijanja. Oni ostaju upaljeni tako
dugo dok je uključeno grijanje.


Programiranje uključivanja grijanja

Uključivanje grijanja može se programirati u
roku od jedne minute do 24 sata unaprijed.
Možete memorirati do tri različita vremena
uključivanja, ali programirati se može samo
jedno vrijeme uključivanja.

Napomena
: ako želite izabrati svakodnevno
uključivanje u točno određeno vrijeme,
dovoljno je svakodnevno reprogramiranje
memoriranog vremena.
Pritisnite ovu tipku, ekran će se
jače osvijetliti. U roku od deset sekunda,
tipkama za podešavanje
odaberite željeno vrijeme
uključivanja.
Memoriranje vremena potvrđuje
se gašenjem vremena
uključivanja, prikazom broja
odabrane vrijednosti (npr. 1)
i jačom osvijetljenosti ekrana.

Ventilacija

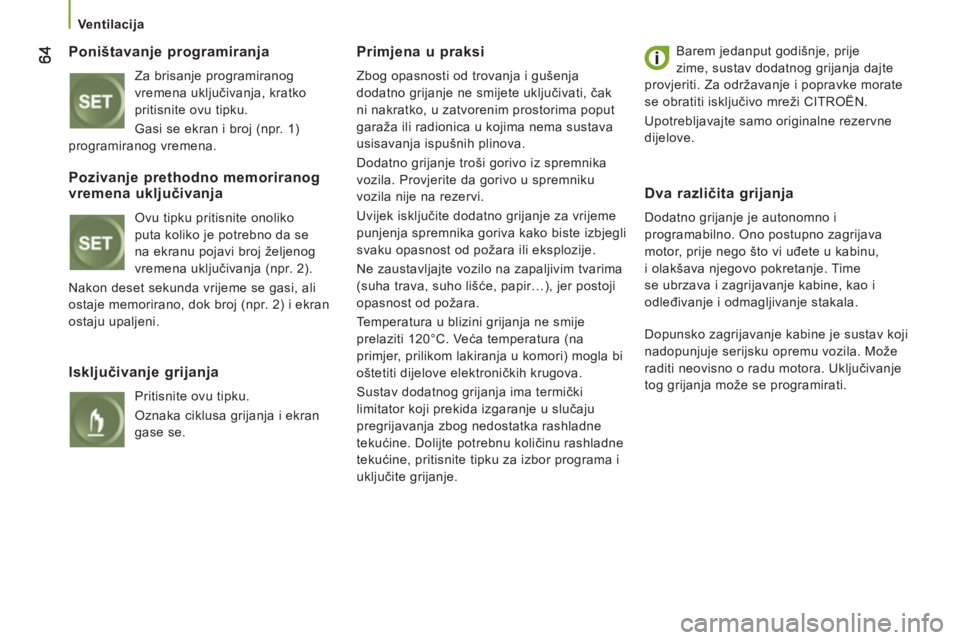

Poništavanje programiranja

Za brisanje programiranog
vremena uključivanja, kratko
pritisnite ovu tipku.
Gasi se ekran i broj (npr. 1)
programiranog vremena.
Primjena u praksi

Zbog opasnosti od trovanja i gušenja
dodatno grijanje ne smijete uključivati, čak
ni nakratko, u zatvorenim prostorima poput
garaža ili radionica u kojima nema sustava
usisavanja ispušnih plinova.
Dodatno grijanje troši gorivo iz spremnika
vozila. Provjerite da gorivo u spremniku
vozila nije na rezervi.
Uvijek isključite dodatno grijanje za vrijeme
punjenja spremnika goriva kako biste izbjegli
svaku opasnost od požara ili eksplozije.
Ne zaustavljajte vozilo na zapaljivim tvarima
(suha trava, suho lišće, papir…), jer postoji
opasnost od požara.
Temperatura u blizini grijanja ne smije
prelaziti 120°C. Veća temperatura (na
primjer, prilikom lakiranja u komori) mogla bi
oštetiti dijelove elektroničkih krugova.
Sustav dodatnog grijanja ima termički
limitator koji prekida izgaranje u slučaju
pregrijavanja zbog nedostatka rashladne
tekućine. Dolijte potrebnu količinu rashladne
tekućine, pritisnite tipku za izbor programa i
uključite grijanje. Barem jedanput godišnje, prije
zime, sustav dodatnog grijanja dajte
provjeriti. Za održavanje i popravke morate
se obratiti isključivo mreži CITROËN.
Upotrebljavajte samo originalne rezervne
dijelove.


Pozivanje prethodno memoriranog vremena uključivanja

Ovu tipku pritisnite onoliko
puta koliko je potrebno da se
na ekranu pojavi broj željenog
vremena uključivanja (npr. 2).
Nakon deset sekunda vrijeme se gasi, ali
ostaje memorirano, dok broj (npr. 2) i ekran
ostaju upaljeni.


Isključivanje grijanja

Pritisnite ovu tipku.
Oznaka ciklusa grijanja i ekran
gase se.


Dva različita grijanja

Dodatno grijanje je autonomno i
programabilno. Ono postupno zagrijava
motor, prije nego što vi uđete u kabinu,
i olakšava njegovo pokretanje. Time
se ubrzava i zagrijavanje kabine, kao i
odleđivanje i odmagljivanje stakala.
Dopunsko zagrijavanje kabine je sustav koji
nadopunjuje serijsku opremu vozila. Može
raditi neovisno o radu motora. Uključivanje
tog grijanja može se programirati.

65
3
ERGONOMIJA I KOMFOR

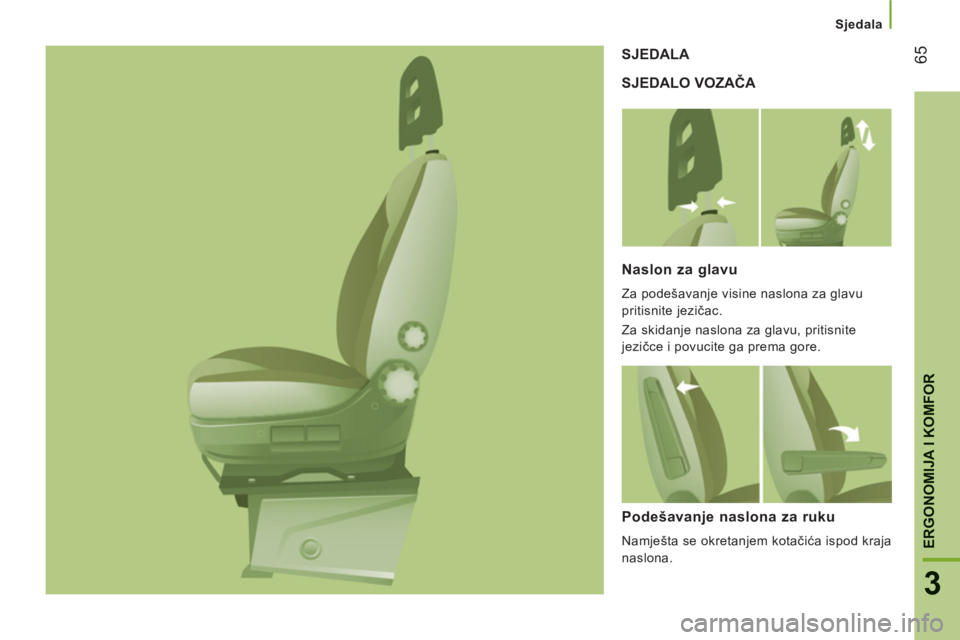

Sjedala
SJEDALO VOZAČA SJEDAL
A
Naslon za glavu
Za podešavanje visine naslona za glavu
pritisnite jezičac.
Za skidanje naslona za glavu, pritisnite
jezičce i povucite ga prema gore.
Podešavanje naslona za ruku

Namješta se okretanjem kotačića ispod kraja
naslona.

Sjedala

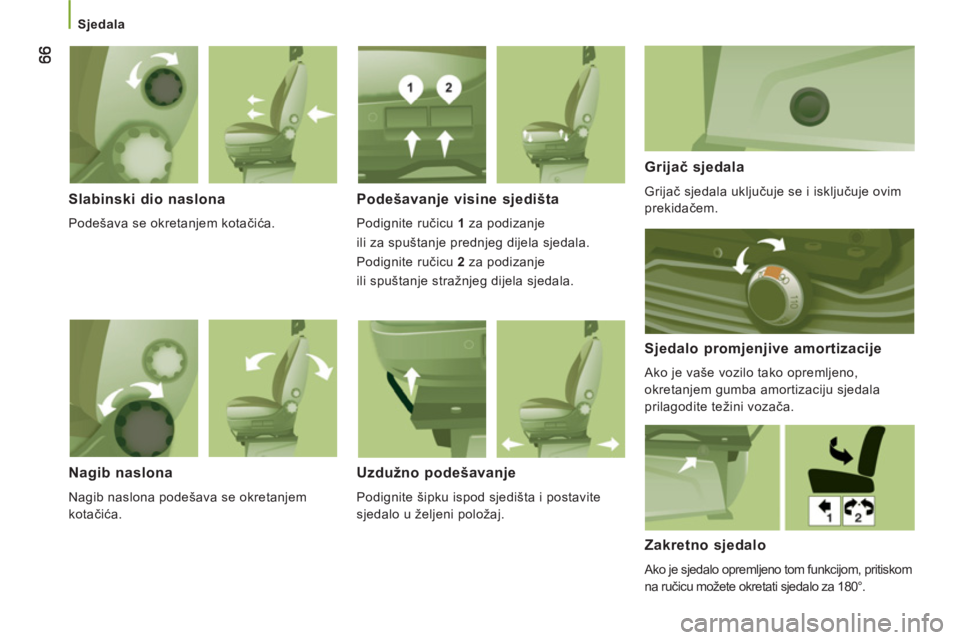

Slabinski dio naslona

Podešava se okretanjem kotačića.
Podešavanje visine sjedišta

Podignite ručicu 1
za podizanje
ili za spuštanje prednjeg dijela sjedala.
Podignite ručicu 2
za podizanje
ili spuštanje stražnjeg dijela sjedala.


Grijač sjedala

Grijač sjedala uključuje se i isključuje ovim
prekidačem.


Sjedalo promjenjive amortizacije

Ako je vaše vozilo tako opremljeno,
okretanjem gumba amortizaciju sjedala
prilagodite težini vozača.

Nagib naslona

Nagib naslona podešava se okretanjem
kotačića.
Uzdužno podešavanje

Podignite šipku ispod sjedišta i postavite
sjedalo u željeni položaj.


Zakretno sjedalo

Ako je sjedalo opremljeno tom funkcijom, pritiskom
na ručicu možete okretati sjedalo za 180°.

67
3
ERGONOMIJA I KOMFOR


Sjedala

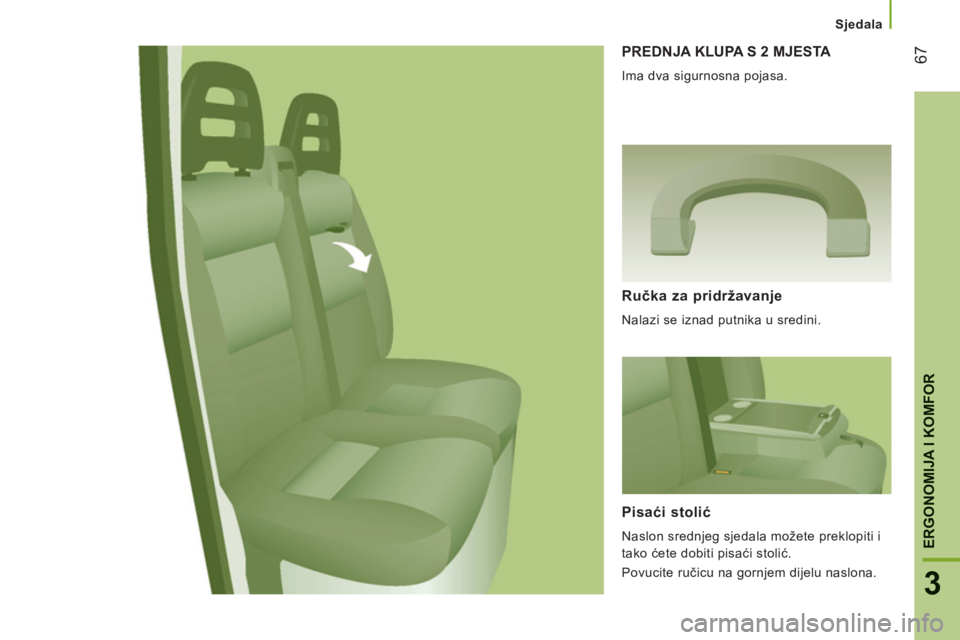

PREDNJA KLUPA S 2 MJESTA

Ima dva sigurnosna pojasa.
Ručka za pridržavanje

Nalazi se iznad putnika u sredini.
Pisaći stolić

Naslon srednjeg sjedala možete preklopiti i
tako ćete dobiti pisaći stolić.
Povucite ručicu na gornjem dijelu naslona.

68


Sjedala

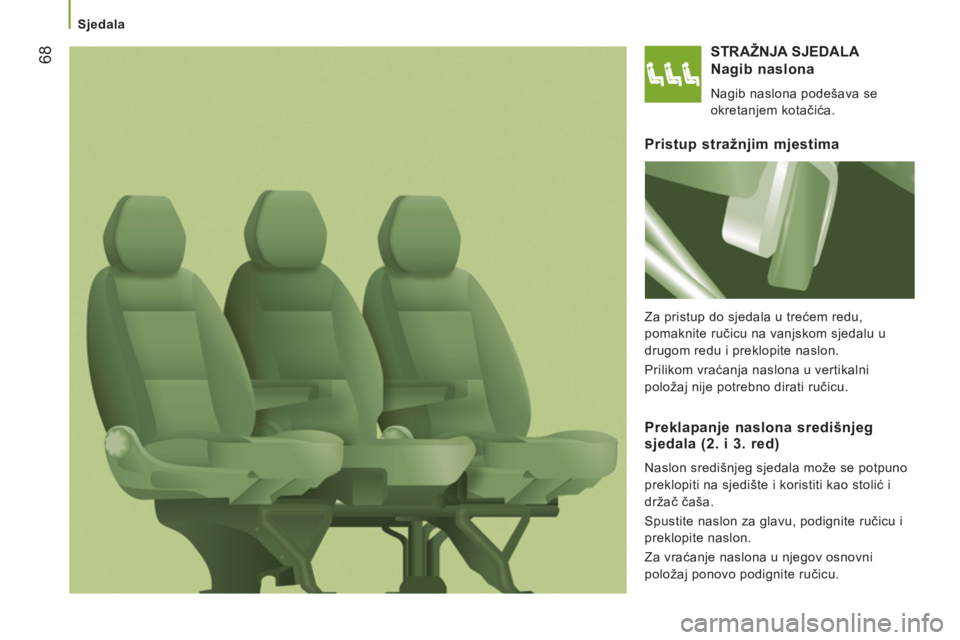

STRAŽNJA SJEDALA

Na
gib naslona

Nagib naslona podešava se
okretanjem kotačića.


Pristup stražnjim mjestima

Za pristup do sjedala u trećem redu,
pomaknite ručicu na vanjskom sjedalu u
drugom redu i preklopite naslon.
Prilikom vraćanja naslona u vertikalni
položaj nije potrebno dirati ručicu.


Preklapanje naslona središnjeg
sjedala (2. i 3. red)
Naslon središnjeg sjedala može se potpuno
preklopiti na sjedište i koristiti kao stolić i
držač čaša.
Spustite naslon za glavu, podignite ručicu i
preklopite naslon.
Za vraćanje naslona u njegov osnovni
položaj ponovo podignite ručicu.

69
3
ERGONOMIJA I KOMFOR


Sjedala

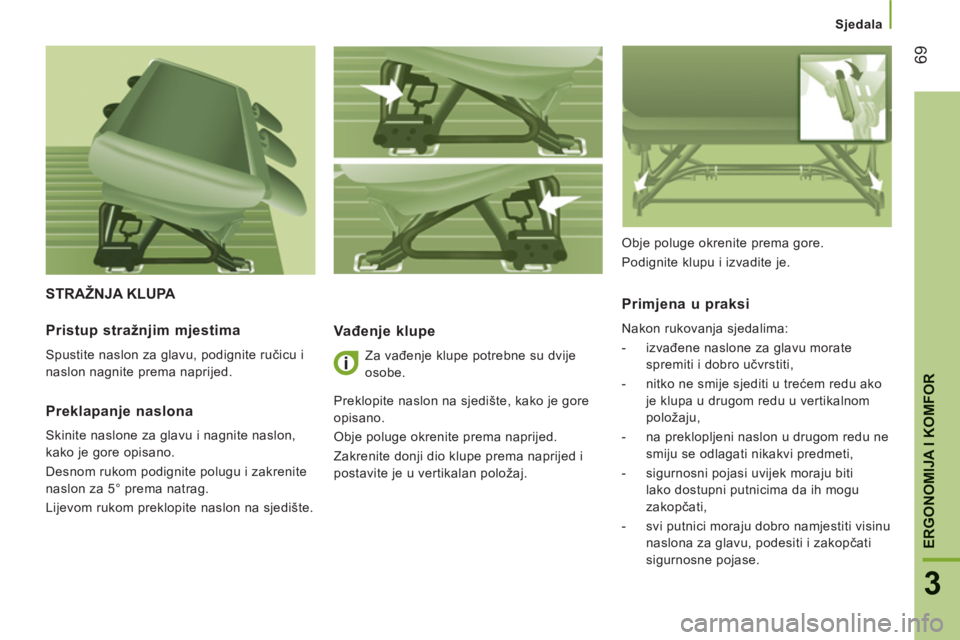

STRAŽNJA KLUPA

Vađenje klupe

Za vađenje klupe potrebne su dvije
osobe.
Preklopite naslon na sjedište, kako je gore
opisano.
Obje poluge okrenite prema naprijed.
Zakrenite donji dio klupe prema naprijed i
postavite je u vertikalan položaj.
Primjena u praksi
Nakon rukovanja sjedalima:


- izvađene naslone za glavu morate
spremiti i dobro učvrstiti,

- nitko ne smije sjediti u trećem redu ako
je klupa u drugom redu u vertikalnom
položaju,

- na preklopljeni naslon u drugom redu ne
smiju se odlagati nikakvi predmeti,

- sigurnosni pojasi uvijek moraju biti
lako dostupni putnicima da ih mogu
zakopčati,

- svi putnici moraju dobro namjestiti visinu
naslona za glavu, podesiti i zakopčati
sigurnosne pojase.
Pristup stražnjim mjestima

Spustite naslon za glavu, podignite ručicu i
naslon nagnite prema naprijed.
Preklapanje naslona

Skinite naslone za glavu i nagnite naslon,
kako je gore opisano.
Desnom rukom podignite polugu i zakrenite
naslon za 5° prema natrag.
Lijevom rukom preklopite naslon na sjedište. Obje poluge okrenite prema gore.
Podignite klupu i izvadite je.

70


Sjedala

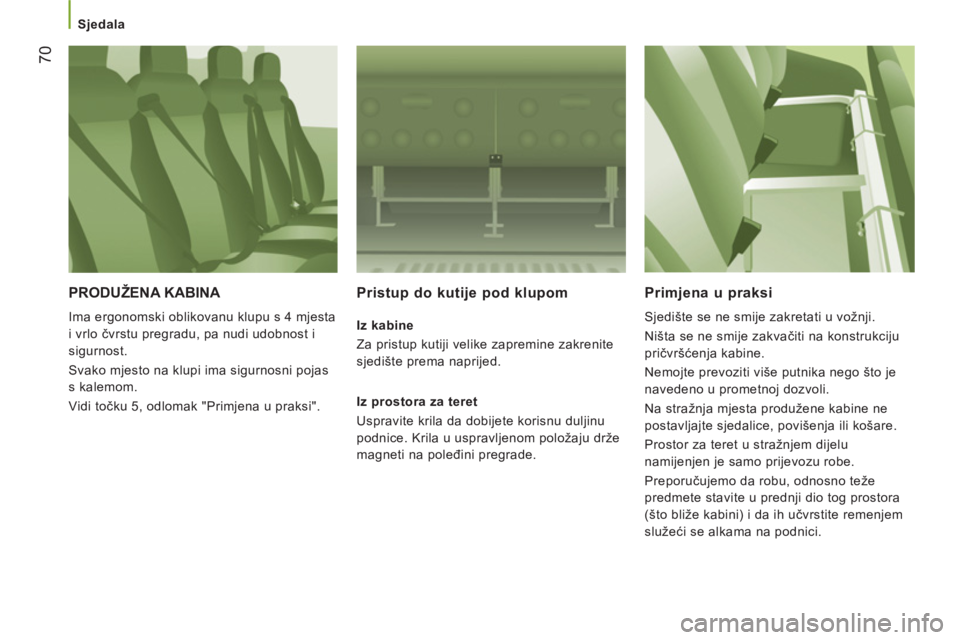

PRODUŽENA KABINA

Ima ergonomski oblikovanu klupu s 4 mjesta
i vrlo čvrstu pregradu, pa nudi udobnost i
sigurnost.
Svako mjesto na klupi ima sigurnosni pojas
s kalemom.
Vidi točku 5, odlomak "Primjena u praksi".
Pristup do kutije pod klupom


Iz kabine
Za pristup kutiji velike zapremine zakrenite
sjedište prema naprijed.

Iz prostora za teret
Uspravite krila da dobijete korisnu duljinu
podnice. Krila u uspravljenom položaju drže
magneti na poleđini pregrade.


Primjena u praksi

Sjedište se ne smije zakretati u vožnji.
Ništa se ne smije zakvačiti na konstrukciju
pričvršćenja kabine.
Nemojte prevoziti više putnika nego što je
navedeno u prometnoj dozvoli.
Na stražnja mjesta produžene kabine ne
postavljajte sjedalice, povišenja ili košare.
Prostor za teret u stražnjem dijelu
namijenjen je samo prijevozu robe.
Preporučujemo da robu, odnosno teže
predmete stavite u prednji dio tog prostora
(što bliže kabini) i da ih učvrstite remenjem
služeći se alkama na podnici.
