2013 CITROEN JUMPER Libretti Di Uso E manutenzione (in Italian)

2323
22


Aperture
ALL'AVVIAMENT
O
ALL'AVVIAMENTO
CHIAVE

Consente di bloccare e sbloccare le
serrature del veicolo, di aprire e chiudere
il tappo del serbatoio del carburante, di
avviare e spegnere il motore.
PILA DEL TELECOMANDO

Riferimento: CR 2032/3 Volt.


Sostituzione della pila del
telecomando


- premere il pulsante per estrarre la
chiave,

- girare la vite 1
dal lucchetto chiuso
verso il lucchetto aperto , utilizzando un
cacciavite sottile,

- far leva con il cacciavite per estrarre il
porta - pila 2
,
- estrarre il porta-pila e sostituire la pila
3
rispettando le polarità,

- richiudere il porta - pila 2
all'interno della
chiave e bloccare girando la vite 1
.
L'utilizzo di una pila non adatta può
danneggiare il telecomando.
Utilizzare unicamente pile identiche o
equivalenti a quelle consigliate dalla rete
CITROËN. Consegnare le pile scariche ad
un punto di raccolta autorizzato.

2424


Aperture

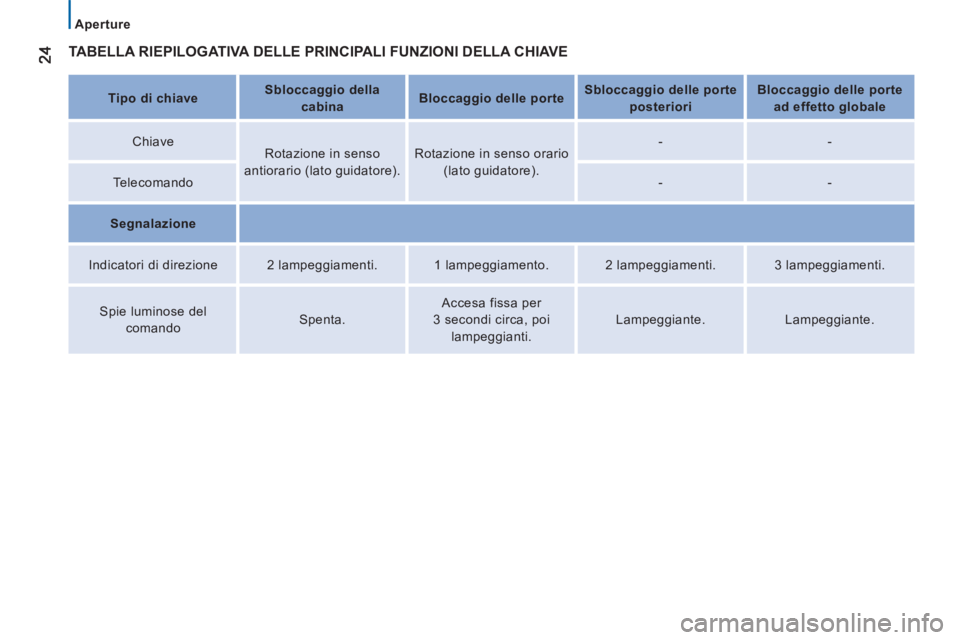

TABELLA RIEPILOGATIVA DELLE PRINCIPALI FUNZIONI DELLA CHIAVE



Tipo di chiave


Sbloccaggio della
cabina


Bloccaggio delle porte


Sbloccaggio delle porte
posteriori


Bloccaggio delle porte
ad effetto globale


Chiave

Rotazione in senso
antiorario (lato guidatore).
Rotazione in senso orario
(lato guidatore).
-
-

Telecomando

-
-


Segnalazione





Indicatori di direzione
2 lampeggiamenti.
1 lampeggiamento.
2 lampeggiamenti.
3 lampeggiamenti.

Spie luminose del
comando
Spenta.
Accesa fissa per
3 secondi circa, poi
lampeggianti.
Lampeggiante.
Lampeggiante.

2525
22


Aperture
ALL'AVVIAMENT
O
ALL'AVVIAMENTO

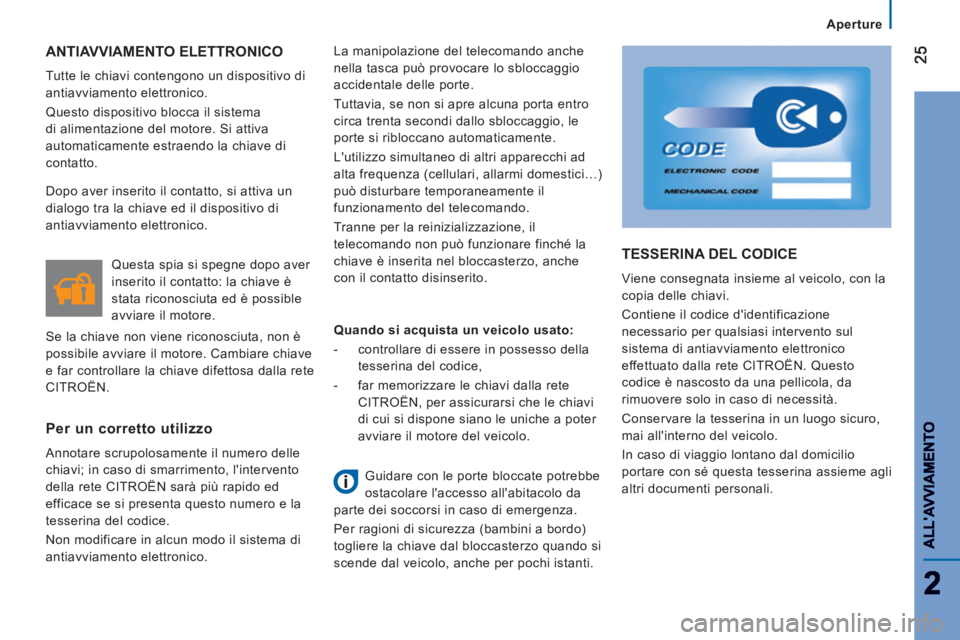

ANTIAVVIAMENTO ELETTRONICO

Tutte le chiavi contengono un dispositivo di
antiavviamento elettronico.
Questo dispositivo blocca il sistema
di alimentazione del motore. Si attiva
automaticamente estraendo la chiave di
contatto. La manipolazione del telecomando anche
nella tasca può provocare lo sbloccaggio
accidentale delle porte.
Tuttavia, se non si apre alcuna porta entro
circa trenta secondi dallo sbloccaggio, le
porte si ribloccano automaticamente.
L'utilizzo simultaneo di altri apparecchi ad
alta frequenza (cellulari, allarmi domestici…)
può disturbare temporaneamente il
funzionamento del telecomando.
Tranne per la reinizializzazione, il
telecomando non può funzionare finché la
chiave è inserita nel bloccasterzo, anche
con il contatto disinserito.
Per un corretto utilizzo
Annotare scrupolosamente il numero delle
chiavi; in caso di smarrimento, l'intervento
della rete CITROËN sarà più rapido ed
efficace se si presenta questo numero e la
tesserina del codice.
Non modificare in alcun modo il sistema di
antiavviamento elettronico. Questa spia si spegne dopo aver
inserito il contatto: la chiave è
stata riconosciuta ed è possible
avviare il motore.
Se la chiave non viene riconosciuta, non è
possibile avviare il motore. Cambiare chiave
e far controllare la chiave difettosa dalla rete
CITROËN.
Guidare con le porte bloccate potrebbe
ostacolare l'accesso all'abitacolo da
parte dei soccorsi in caso di emergenza.
Per ragioni di sicurezza (bambini a bordo)
togliere la chiave dal bloccasterzo quando si
scende dal veicolo, anche per pochi istanti. Dopo aver inserito il contatto, si attiva un
dialogo tra la chiave ed il dispositivo di
antiavviamento elettronico.

Quando si acquista un veicolo usato:


- controllare di essere in possesso della
tesserina del codice,

- far memorizzare le chiavi dalla rete
CITROËN, per assicurarsi che le chiavi
di cui si dispone siano le uniche a poter
avviare il motore del veicolo.
TESSERINA DEL CODICE

Viene consegnata insieme al veicolo, con la
copia delle chiavi.
Contiene il codice d'identificazione
necessario per qualsiasi intervento sul
sistema di antiavviamento elettronico
effettuato dalla rete CITROËN. Questo
codice è nascosto da una pellicola, da
rimuovere solo in caso di necessità.
Conservare la tesserina in un luogo sicuro,
mai all'interno del veicolo.
In caso di viaggio lontano dal domicilio
portare con sé questa tesserina assieme agli
altri documenti personali.

2626


Aperture

Quando l'allarme è in stato di veglia, un
tentativo di effrazione attiva la sirena per
30 secondi, accompagnata dall'accensione
degli indicatori di direzione.
L'allarme torna poi in stato di veglia, ma
l'attivazione viene memorizzata e, quando
l'allarme viene disattivato, è segnalato dal
lampeggiamento veloce del diodo
L'allarme si attiva anche quando
l'alimentazione elettrica viene ripristinata
dopo un'interruzione.
Attivazione automatica

Secondo il Paese di commercializzazione:
questa funzione attiva automaticamente
lo stato di veglia circa 2 minuti dopo la
chiusura dell'ultima porta. Allo scopo di
evitare l'attivazione dell'allarme all'apertura
di una porta, è indispensabile premere il
comando di sbloccaggio del telecomando
.
Disattivazione con la chiave

Sbloccare le porte con la chiave, salire
a bordo del veicolo. Inserire il contatto,
l'identificazione del codice della chiave
disinserirà l'allarme.

Disattivazione con il telecomando

Premendo questo pulsante la
disattivazione viene effettuata
allo sbloccaggio delle porte del
veicolo.

Disattivazione della protezione
antisollevamento *

Premere questo comando per
disattivare la protezione
(ad esempio in cso di traino del
veicolo con l'allarme inserito).
La protezione resta attiva fino all'apertura
centralizzata delle porte.

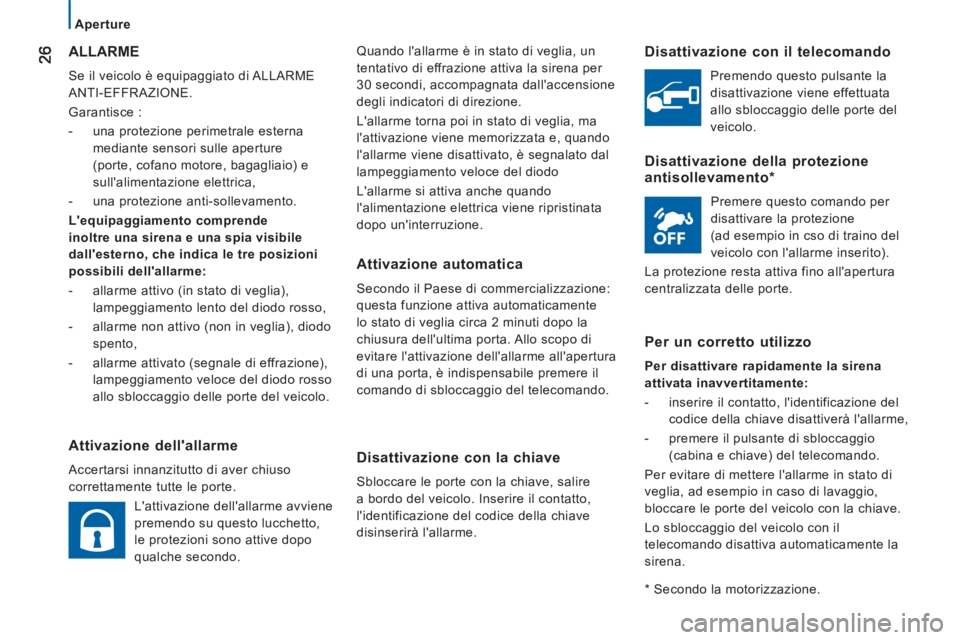

ALLARME

Se il veicolo è equipaggiato di ALLARME
ANTI-EFFRAZIONE.
Garantisce :


- una protezione perimetrale esterna
mediante sensori sulle aperture
(porte, cofano motore, bagagliaio) e
sull'alimentazione elettrica,

- una protezione anti-sollevamento.

L'equipaggiamento comprende
inoltre una sirena e una spia visibile
dall'esterno, che indica le tre posizioni
possibili dell'allarme:


- allarme attivo (in stato di veglia),
lampeggiamento lento del diodo rosso,

- allarme non attivo (non in veglia), diodo
spento,

- allarme attivato (segnale di effrazione),
lampeggiamento veloce del diodo rosso
allo sbloccaggio delle porte del veicolo.


Attivazione dell'allarme

Accertarsi innanzitutto di aver chiuso
correttamente tutte le porte.
L'attivazione dell'allarme avviene
premendo su questo lucchetto,
le protezioni sono attive dopo
qualche secondo.

*
Secondo la motorizzazione.

Per un corretto utilizzo


Per disattivare rapidamente la sirena
attivata inavvertitamente:


- inserire il contatto, l'identificazione del
codice della chiave disattiverà l'allarme,

- premere il pulsante di sbloccaggio
(cabina e chiave) del telecomando.
Per evitare di mettere l'allarme in stato di
veglia, ad esempio in caso di lavaggio,
bloccare le porte del veicolo con la chiave.
Lo sbloccaggio del veicolo con il
telecomando disattiva automaticamente la
sirena.

2727
22


Aperture
ALL'AVVIAMENT
O
ALL'AVVIAMENTO

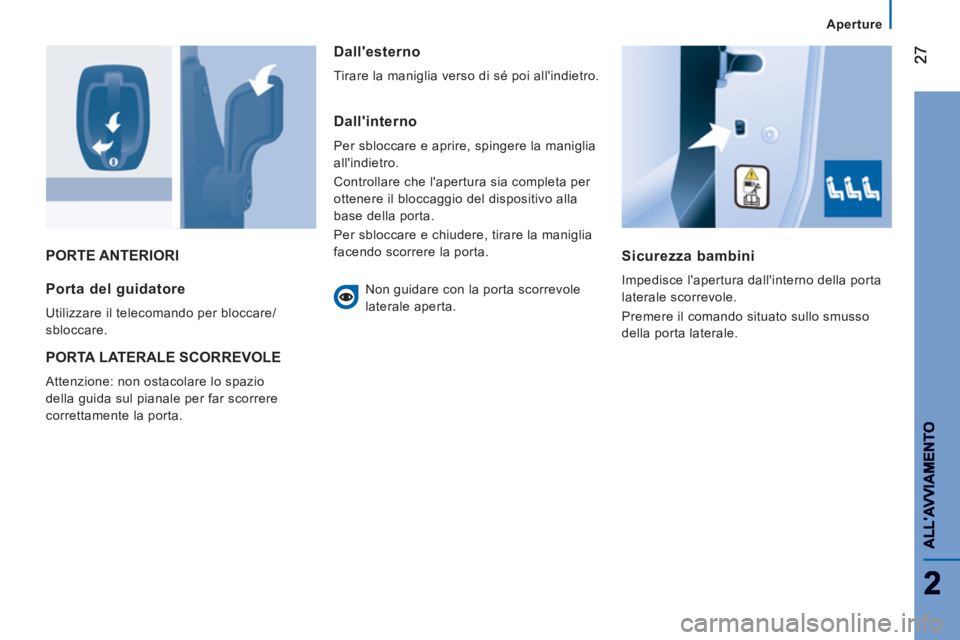

PORTE ANTERIORISicurezza bambini

Impedisce l'apertura dall'interno della porta
laterale scorrevole.
Premere il comando situato sullo smusso
della porta laterale. Porta del guidatore

Utilizzare il telecomando per bloccare/
sbloccare.
PORTA LATERALE SCORREVOLE

Attenzione: non ostacolare lo spazio
della guida sul pianale per far scorrere
correttamente la porta.
Dall'esterno

Tirare la maniglia verso di sé poi all'indietro.


Dall'interno

Per sbloccare e aprire, spingere la maniglia
all'indietro.
Controllare che l'apertura sia completa per
ottenere il bloccaggio del dispositivo alla
base della porta.
Per sbloccare e chiudere, tirare la maniglia
facendo scorrere la porta.
Non guidare con la porta scorrevole
laterale aperta.

2828


Aperture

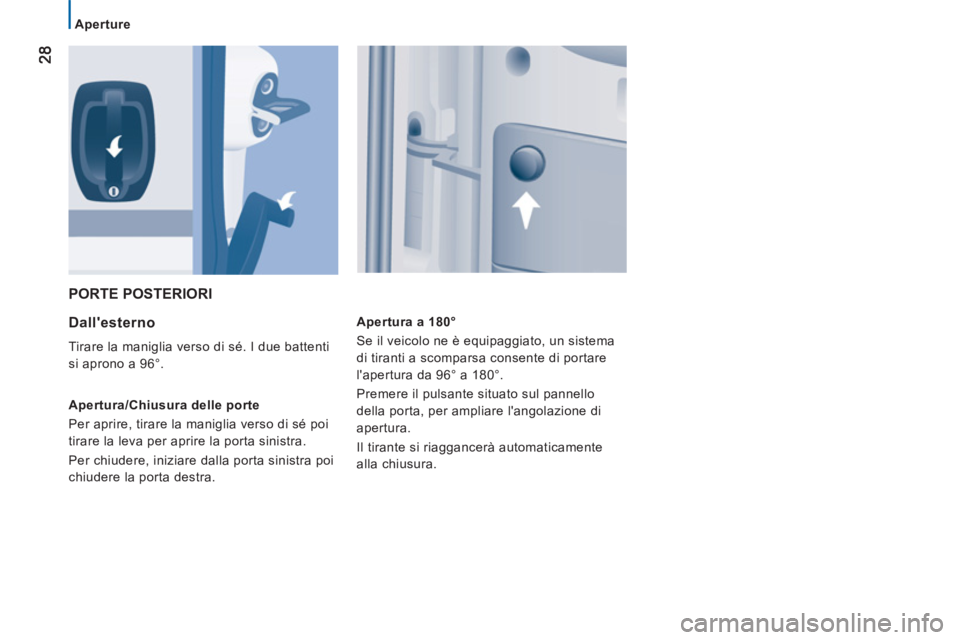

PORTE POSTERIORI

Dall'esterno

Tirare la maniglia verso di sé. I due battenti
si aprono a 96°.

Apertura/Chiusura delle porte
Per aprire, tirare la maniglia verso di sé poi
tirare la leva per aprire la porta sinistra.
Per chiudere, iniziare dalla porta sinistra poi
chiudere la porta destra.
Apertura a 180°
Se il veicolo ne è equipaggiato, un sistema
di tiranti a scomparsa consente di portare
l'apertura da 96° a 180°.
Premere il pulsante situato sul pannello
della porta, per ampliare l'angolazione di
apertura.
Il tirante si riaggancerà automaticamente
alla chiusura.

29
22


Aperture
ALL'AVVIAMENT
O
ALL'AVVIAMENTO

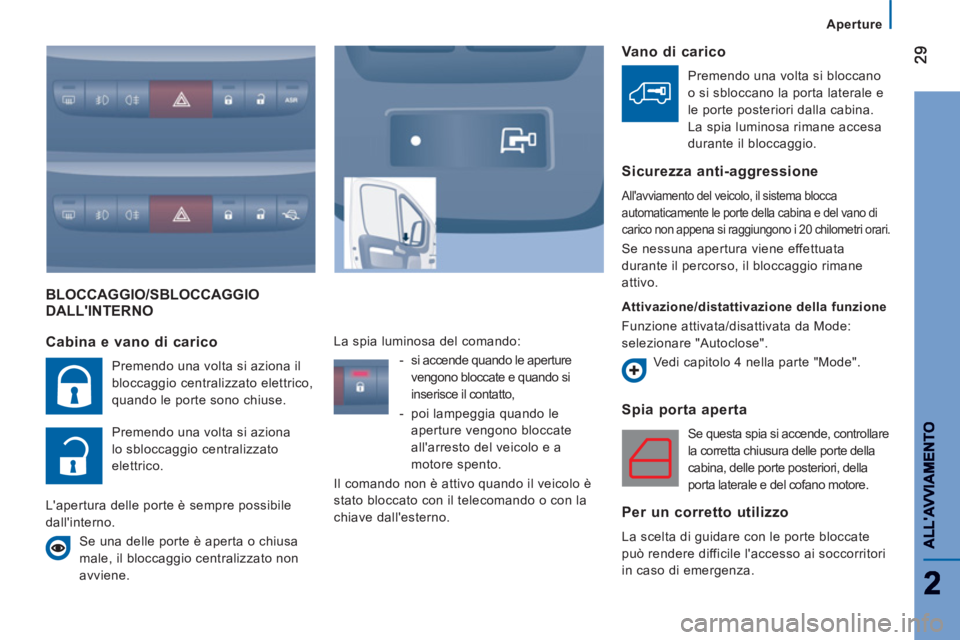

BLOCCAGGIO/SBLOCCAGGIO DALL'INTERNO
S
pia porta aperta
Se questa spia si accende, controllare
la corretta chiusura delle porte della
cabina, delle porte posteriori, della
porta laterale e del cofano motore.
Per un corretto utilizzo

La scelta di guidare con le porte bloccate
può rendere difficile l'accesso ai soccorritori
in caso di emergenza.
Cabina e vano di carico

Premendo una volta si aziona il
bloccaggio centralizzato elettrico,
quando le porte sono chiuse.
Premendo una volta si aziona
lo sbloccaggio centralizzato
elettrico.
L'apertura delle porte è sempre possibile
dall'interno.
Se una delle porte è aperta o chiusa
male, il bloccaggio centralizzato non
avviene. La spia luminosa del comando:


-
si accende quando le aperture
vengono bloccate e quando si
inserisce il contatto,

-
poi lampeggia quando le
aperture vengono bloccate
all'arresto del veicolo e a
motore spento.

Il comando non è attivo quando il veicolo è
stato bloccato con il telecomando o con la
chiave dall'esterno.
Vano di carico


Premendo una volta si bloccano
o si sbloccano la porta laterale e
le porte posteriori dalla cabina.
La spia luminosa rimane accesa
durante il bloccaggio.
Sicurezza anti-aggressione

All'avviamento del veicolo, il sistema blocca
automaticamente le porte della cabina e del vano di
carico non appena si raggiungono i 20 chilometri orari.
Se nessuna apertura viene effettuata
durante il percorso, il bloccaggio rimane
attivo.

Attivazione/distattivazione della funzione
Funzione attivata/disattivata da Mode:
selezionare "Autoclose".
Vedi capitolo 4 nella parte "Mode".

30


Posto di guida

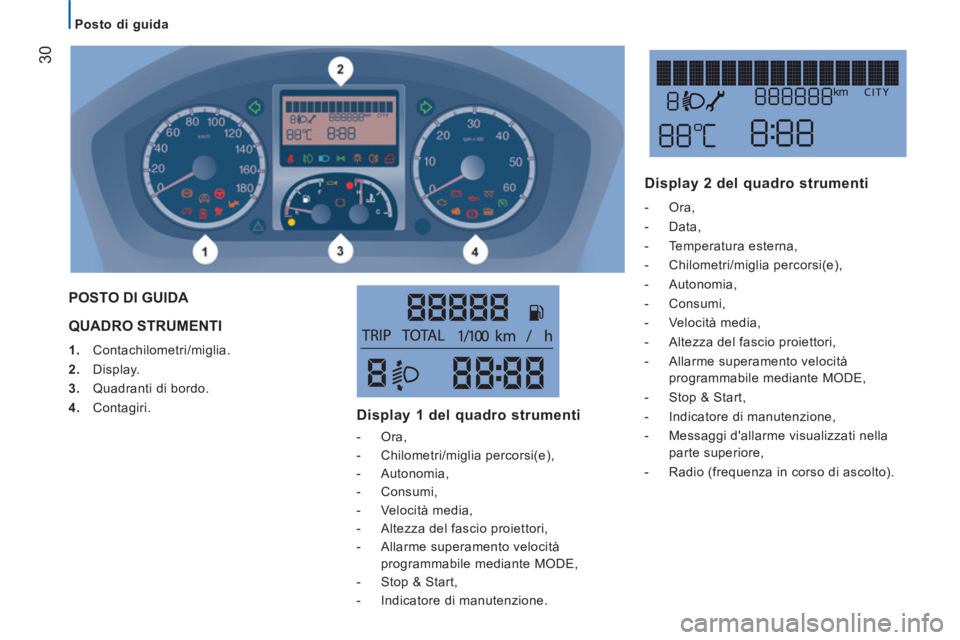

QUADRO STRUMENTI



1.
Contachilometri/miglia.

2.
Display.

3.
Quadranti di bordo.

4.
Contagiri.

POSTO DI GUIDA
Displa
y 1 del quadro strumenti


- Ora,

- Chilometri/miglia percorsi(e),

- Autonomia,

- Consumi,

- Velocità media,

- Altezza del fascio proiettori,

- Allarme superamento velocità
programmabile mediante MODE,

- Stop & Start,

- Indicatore di manutenzione.



Display 2 del quadro strumenti



- Ora,

- Data,

- Temperatura esterna,

- Chilometri/miglia percorsi(e),

- Autonomia,

- Consumi,

- Velocità media,

- Altezza del fascio proiettori,

- Allarme superamento velocità
programmabile mediante MODE,

- Stop & Start,

- Indicatore di manutenzione,

- Messaggi d'allarme visualizzati nella
parte superiore,

- Radio (frequenza in corso di ascolto).
