2013 CITROEN JUMPER InstruksjonsbØker (in Norwegian)

135
6
TILBEH
ØR
Utstyr

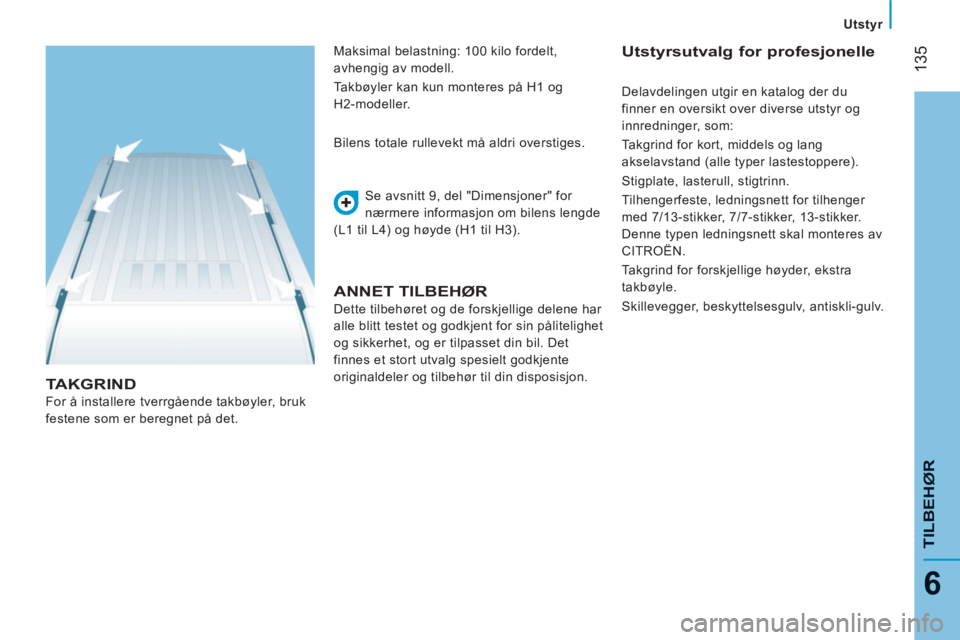

TAKGRIND

For å installere tverrgående takbøyler, bruk
festene som er beregnet på det. Se avsnitt 9, del "Dimensjoner" for
nærmere informasjon om bilens lengde
(L1 til L4) og høyde (H1 til H3). Bilens totale rullevekt må aldri overstiges.

ANNET TILBEHØR

Dette tilbehøret og de forskjellige delene har
alle blitt testet og godkjent for sin pålitelighet
og sikkerhet, og er tilpasset din bil. Det
finnes et stort utvalg spesielt godkjente
originaldeler og tilbehør til din disposisjon.
Utstyrsutvalg for profesjonelle Maksimal belastning: 100 kilo fordelt,
avhengig av modell.
Takbøyler kan kun monteres på H1 og
H2-modeller. Delavdelingen utgir en katalog der du
finner en oversikt over diverse utstyr og
innredninger, som:
Takgrind for kort, middels og lang
akselavstand (alle typer lastestoppere).
Stigplate, lasterull, stigtrinn.
Tilhengerfeste, ledningsnett for tilhenger
med 7/13-stikker, 7/7-stikker, 13-stikker.
Denne typen ledningsnett skal monteres av
CITROËN.
Takgrind for forskjellige høyder, ekstra
takbøyle.
Skillevegger, beskyttelsesgulv, antiskli-gulv.

136

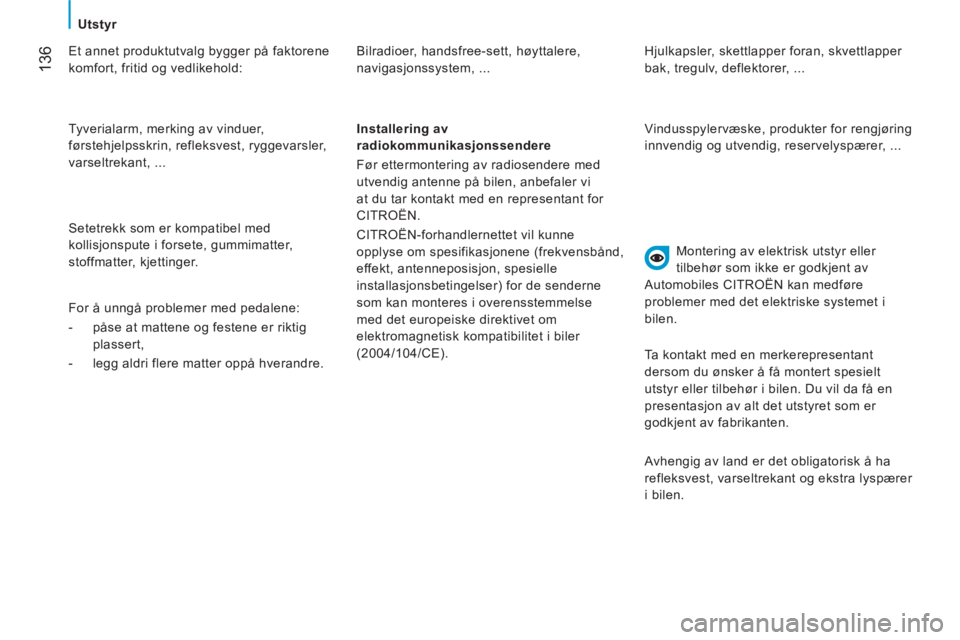

Utstyr

Et annet produktutvalg bygger på faktorene
komfort, fritid og vedlikehold: Bilradioer, handsfree-sett, høyttalere,
navigasjonssystem, ...
Montering av elektrisk utstyr eller
tilbehør som ikke er godkjent av
Automobiles CITROËN kan medføre
problemer med det elektriske systemet i
bilen.
Installering av
radiokommunikasjonssendere
Før ettermontering av radiosendere med
utvendig antenne på bilen, anbefaler vi
at du tar kontakt med en representant for
CITROËN.
CITROËN-forhandlernettet vil kunne
opplyse om spesifikasjonene (frekvensbånd,
effekt, antenneposisjon, spesielle
installasjonsbetingelser) for de senderne
som kan monteres i overensstemmelse
med det europeiske direktivet om
elektromagnetisk kompatibilitet i biler
(2004/104/CE). Tyverialarm, merking av vinduer,
førstehjelpsskrin, refleksvest, ryggevarsler,
varseltrekant, ...
Setetrekk som er kompatibel med
kollisjonspute i forsete, gummimatter,
stoffmatter, kjettinger.
For å unngå problemer med pedalene:


- påse at mattene og festene er riktig
plassert,

- legg aldri flere matter oppå hverandre. Hjulkapsler, skettlapper foran, skvettlapper
bak, tregulv, deflektorer, ...
Vindusspylervæske, produkter for rengjøring
innvendig og utvendig, reservelyspærer, ...
Ta kontakt med en merkerepresentant
dersom du ønsker å få montert spesielt
utstyr eller tilbehør i bilen. Du vil da få en
presentasjon av alt det utstyret som er
godkjent av fabrikanten.
Avhengig av land er det obligatorisk å ha
refleksvest, varseltrekant og ekstra lyspærer
i bilen.

137
7

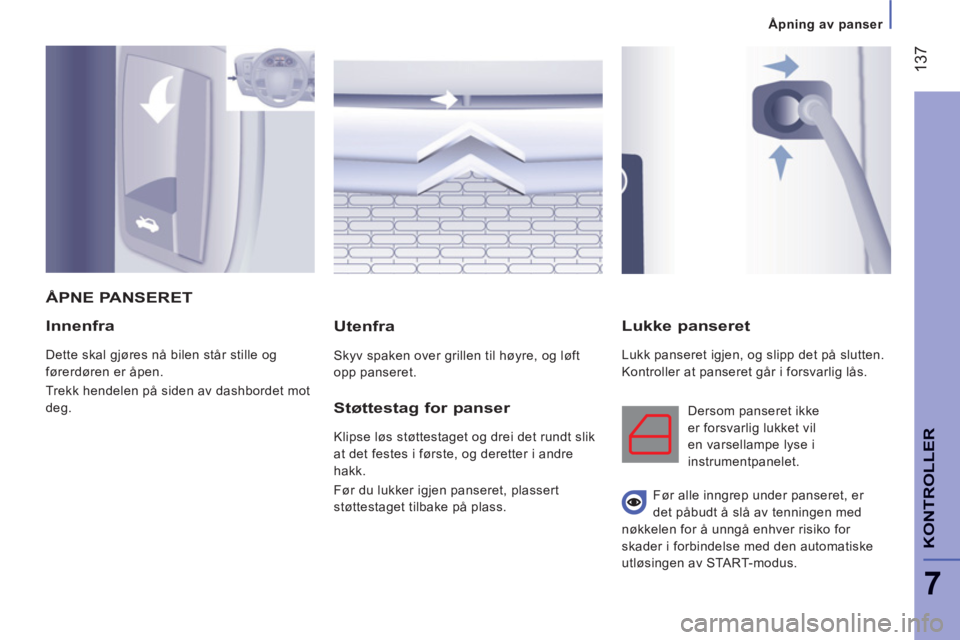

Åpning av panser

KONTROLLER
Innenfra

Dette skal gjøres nå bilen står stille og
førerdøren er åpen.
Trekk hendelen på siden av dashbordet mot
deg.


Utenfra

Skyv spaken over grillen til høyre, og løft
opp panseret.
Lukke panseret

Lukk panseret igjen, og slipp det på slutten.
Kontroller at panseret går i forsvarlig lås.
ÅPNE PANSERET

Støttesta
g for panser

Klipse løs støttestaget og drei det rundt slik
at det festes i første, og deretter i andre
hakk.
Før du lukker igjen panseret, plassert
støttestaget tilbake på plass. Dersom panseret ikke
er forsvarlig lukket vil
en varsellampe lyse i
instrumentpanelet.





Før alle inngrep under panseret, er
det påbudt å slå av tenningen med
nøkkelen for å unngå enhver risiko for
skader i forbindelse med den automatiske
utløsingen av START-modus.

138

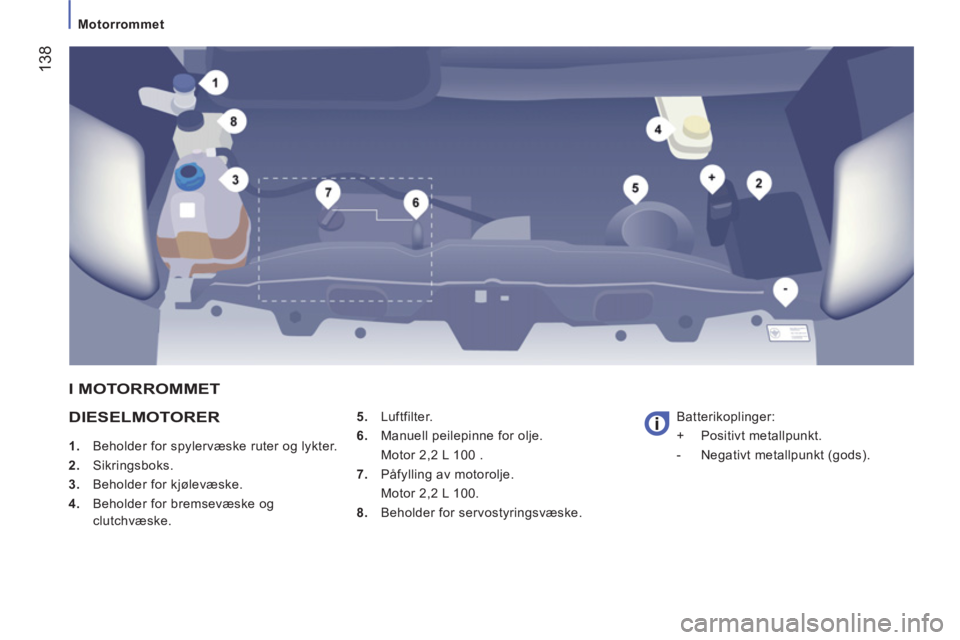

Motorrommet


DIESELMOTORER



1.
Beholder for spylervæske ruter og lykter.

2.
Sikringsboks.

3.
Beholder for kjølevæske.

4.
Beholder for bremsevæske og
clutchvæske.
5.
Luftfilter.

6.
Manuell peilepinne for olje.
Motor 2,2 L 100 .

7.
Påfylling av motorolje.
Motor 2,2 L 100.

8.
Beholder for servostyringsvæske. Batterikoplinger:
+ Positivt metallpunkt.
- Negativt metallpunkt (gods).

I MOTORROMMET

139
7
KONTROLLER


Nivåer

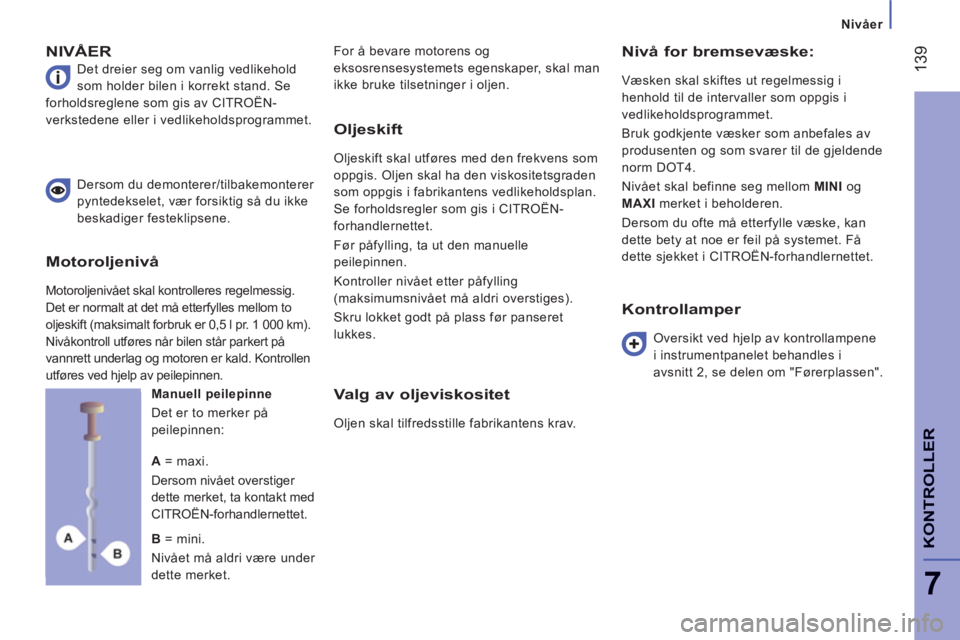

NIVÅER

Det dreier seg om vanlig vedlikehold
som holder bilen i korrekt stand. Se
forholdsreglene som gis av CITROËN-
verkstedene eller i vedlikeholdsprogrammet. For å bevare motorens og
eksosrensesystemets egenskaper, skal man
ikke bruke tilsetninger i oljen.

Nivå for bremsevæske:

Væsken skal skiftes ut regelmessig i
henhold til de intervaller som oppgis i
vedlikeholdsprogrammet.
Bruk godkjente væsker som anbefales av
produsenten og som svarer til de gjeldende
norm DOT4.
Nivået skal befinne seg mellom MINI
og
MAXI
merket i beholderen.
Dersom du ofte må etterfylle væske, kan
dette bety at noe er feil på systemet. Få
dette sjekket i CITROËN-forhandlernettet.
Dersom du demonterer/tilbakemonterer
pyntedekselet, vær forsiktig så du ikke
beskadiger festeklipsene.

Manuell peilepinne
Det er to merker på
peilepinnen:

Oljeskift

Oljeskift skal utføres med den frekvens som
oppgis. Oljen skal ha den viskositetsgraden
som oppgis i fabrikantens vedlikeholdsplan.
Se forholdsregler som gis i CITROËN-
forhandlernettet.
Før påfylling, ta ut den manuelle
peilepinnen.
Kontroller nivået etter påfylling
(maksimumsnivået må aldri overstiges).
Skru lokket godt på plass før panseret
lukkes.

Valg av oljeviskositet

Oljen skal tilfredsstille fabrikantens krav.
Kontrollamper


Oversikt ved hjelp av kontrollampene
i instrumentpanelet behandles i
avsnitt 2, se delen om "Førerplassen".

A
= maxi.
Dersom nivået overstiger
dette merket, ta kontakt med
CITROËN-forhandlernettet.

B
= mini.
Nivået må aldri være under
dette merket.
Motoroljenivå
Motoroljenivået skal kontrolleres regelmessig.
Det er normalt at det må etterfylles mellom to
oljeskift (maksimalt forbruk er 0,5 l pr. 1 000 km).
Nivåkontroll utføres når bilen står parkert på
vannrett underlag og motoren er kald. Kontrollen
utføres ved hjelp av peilepinnen.

14
0

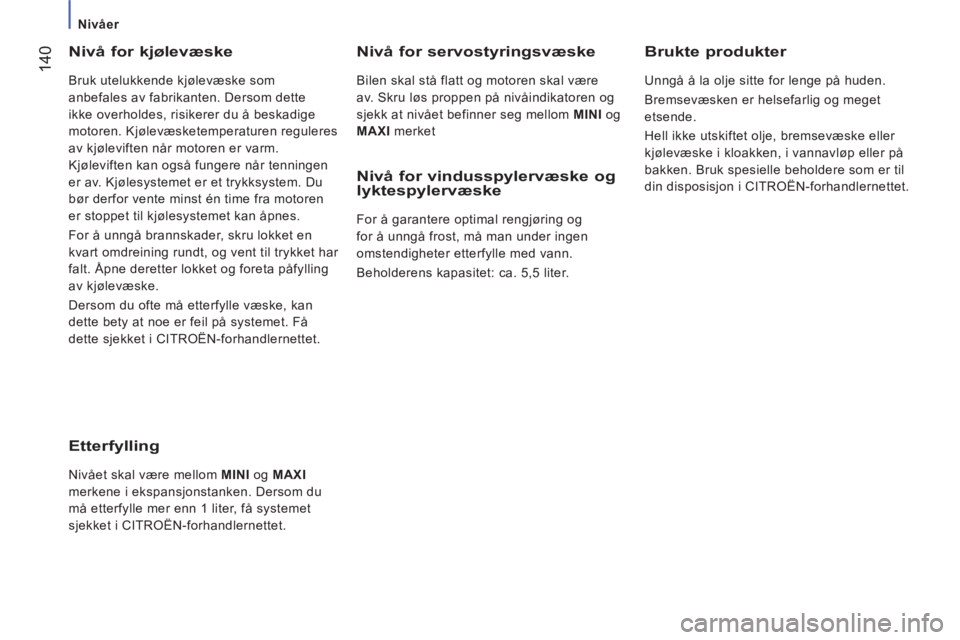

Nivåer



Nivå for kjølevæske

Bruk utelukkende kjølevæske som
anbefales av fabrikanten. Dersom dette
ikke overholdes, risikerer du å beskadige
motoren. Kjølevæsketemperaturen reguleres
av kjøleviften når motoren er varm.
Kjøleviften kan også fungere når tenningen
er av. Kjølesystemet er et trykksystem. Du
bør derfor vente minst én time fra motoren
er stoppet til kjølesystemet kan åpnes.
For å unngå brannskader, skru lokket en
kvart omdreining rundt, og vent til trykket har
falt. Åpne deretter lokket og foreta påfylling
av kjølevæske.
Dersom du ofte må etterfylle væske, kan
dette bety at noe er feil på systemet. Få
dette sjekket i CITROËN-forhandlernettet.
Nivå for servostyringsvæske

Bilen skal stå flatt og motoren skal være
av. Skru løs proppen på nivåindikatoren og
sjekk at nivået befinner seg mellom MINI
og
MAXI
merket

Brukte produkter

Unngå å la olje sitte for lenge på huden.
Bremsevæsken er helsefarlig og meget
etsende.
Hell ikke utskiftet olje, bremsevæske eller
kjølevæske i kloakken, i vannavløp eller på
bakken. Bruk spesielle beholdere som er til
din disposisjon i CITROËN-forhandlernettet.


Etterfylling

Nivået skal være mellom MINI
og MAXI
merkene i ekspansjonstanken. Dersom du
må etterfylle mer enn 1 liter, få systemet
sjekket i CITROËN-forhandlernettet.
Nivå for vindusspylervæske og
lyktespylervæske
For å garantere optimal rengjøring og
for å unngå frost, må man under ingen
omstendigheter etterfylle med vann.
Beholderens kapasitet: ca. 5,5 liter.

14
1
7
KONTROLLER


Kontroller

KONTROLLER
Luftilfter og kupéfilter

Et tilsmusset kupéfilter kan skade
klimaanleggets ytelser og kan fremkalle
ubehagelig lukt. Se vedlikeholdsplanen for
å bli kjent med intervallene for utskifting av
disse elementene.
Avhengig av omgivelsene (støvet luft...)
og bruk av bilen (bytrafikk...), skal disse
elementene skiftes ut dobbelt så ofte, se
avsnitt 7 under "Motorrom".
Manuell girkasse

Kontroller nivået i henhold bilprodusentens
vedlikeholdsprogram.
For å foreta de viktigste
nivåkontrollene og kontroll av
visse elementer i bilen i henhold til
bilprodusentens vedlikeholdsprogram,
les sidene i serviceheftet som omhandler
motorversjonen i bilen din.
Bruk kun produkter som anbefales av
CITROËN, eller produkter av tilsvarende
kvalitet og spesifikasjoner.
For å optimalisere funksjonen til organer
som er så viktige som bremsekretsen, har
CITROËN valgt ut spesielle produkter som
føres av våre forhandlere.
For ikke å skade bilens elektriske
organer, er det strengt forbudt å bruke
høytrykksspyler til motorvask.
Dersom det konstateres at parkeringsbremsen
er for "slakk" eller at den ikke er tilstrekkelig
effektiv, skal systemet reguleres, selv mellom
to periodiske kontroller.
Få hele systemet kontrollert i
CITROËN-forhandlernettet. Tapping av vann i dieselfilteret

Dersom denne lampen lyser, må
fi lteret tappes. Få ellers denne
tappingen utført ved hvert oljeskift.
Vannet tappes ved å løsne på
luftepluggen eller sonden for detektering av vann
i dieselen. Denne sonden er plassert nederst
på fi lteret. Vent til alt vannet er tappet ut. Stram
deretter til luftepluggen eller sonden igjen.
HDi-motorene har meget sofistikert
teknologi. Ethvert arbeid på disse motorene
krever spesiell kvalifikasjon som du finner i
et CITROËN-forhandlernettet.
Batteriet

Når vinteren nærmer seg, bør du få batteriet
sjekket i CITROËN-forhandlernettet.

Bremseklosser
Slitasje på bremseklossene er avhengig av kjørestilen,
spesielt for biler som brukes til bykjøring, over korte
distanser eller som brukes til en sportslig kjørestil. Det
kan være nødvendig å sjekke bremsenes tilstand, selv
mellom de foreskrevne kontrollene.
Reduksjon av bremsevæskenivået kan bety enten at
det er lekkasje i systemet, eller at bremseklossene er
slitte.


Bremseskivenes/bremsetromlenes slitasje

For informasjon om kontroll av
bremseskivenes/bremsetromlenes tilstand,
ta kontakt med CITROËN-forhandlernettet.
Oljefilter

Oljefilterpatronen skal skiftes ut regelmessig
i henhold til vedlikeholdsplanen.





Når denne etiketten er tilstede, spesielt
med Stop & Start, betyr det bruk av et
12 V-blybatteri med spesiell teknologi og
spesifikasjoner, som ved utskifting eller
frakobling fordrer et inngrep utelukkende
hos CITROËN-forhandlernett eller hos et
kvalifisert verksted.

142


Kontroller

Partikkelfilter (Diesel)

I tillegg til katalysatoren bidrar dette filtret
aktivt til å beholde luftkvaliteten ved å feste
uforbrente forurensende partikler. Svart røyk
fra eksosanlegget er på denne måten blitt
fjernet.
Dette filteret som er plassert i
eksosanlegget, samler kullpartikler.
Motorcomputeren styrer automatisk og
periodisk eliminering av kullpartiklene
(regenerering).
Regenereringsprosedyren utløses i henhold
til antall akkumulerte partikler og forholdene
bilen brukes under. Under denne fasen kan
du konstatere visse fenomener- høyere
tomgangsturtall, kjøleviften starter, mer røyk
og høyere temperatur i eksosanlegget -
som ikke har noen innvirkning på bilen eller
miljøet. Hvis bilen har kjørt i lav hastighet eller
gått på tomgang over lengre tid, kan det
unntaksvis konstateres utslipp av vanndamp
fra eksosanlegget under akselerasjon.
Denne vanndampen er uten betydning for
bilens funksjon og for miljøet.
Grunnet de høye temepraturene i
eksosanlegget som forårsakes av
partikkelfilterets normale funksjon, anbefales
det å ikke parkere bilen på brennbart
materiale (gress, tørre blader, granbar, osv.)
for å unngå enhver risiko for brann.
Tilstopping/Regenerering

Funksjonsfeil
Hvis varselmeldingen ikke forsvinner,
ignorer ikke denne advarselen, den indikerer
at det har oppstått en funksjonfeil i hele
eksosanlegget/partikkelfilteret.
Få kontrollen utført i CITROËN-
forhandlernett.
I tilfelle risiko for tilstopping,
tennes denne lampen medfulgt
av en melding i displayet i
instrumentbordet.
Denne varslingen er forårsaket av en
begynnende metning av partikkelfilteret
(bykjøring over spesielt lang tid: lav
hastighet, køkjøring…).
For å regenerere filtret anbefales det, så
snart trafikkforholdene og fartsgrensene
tillater det, å kjøre i minst 60 km/t med
et turtall høyere enn 2 000 o/min i ca.
15 minutter (inntil lampen slukker eller
varselmeldingen forsvinner).
Hvis mulig, unngå å slå av motoren før
regenerering av filteret er avsluttet; gjentatte
avbrytelser kan medføre en for tidlig
forringelse av motoroljen. Det anbefales å
ikke avslutte genereringen av filteret når
bilen står i ro.
