2013 CITROEN DS3 InstruktionsbÖcker (in Swedish)

207
Praktisk information











Byta en lampa

Strålkastarna har glas av polykarbonat som är belagda med skyddslack:)Rengör inte glasen med entorr eller slipande trasa, inteheller med rengörings- eller lösningsmedel,)
Använd en svamp och tvållösning,)
Rikta inte vattenstrålen länge mot strålkastarna, ljusen och runt dessa om du använder en högtryckstvätt, för att undvika att skada skyddslacken och tätningarna.
)Rör inte lampan direkt medfingrarna. Använd en luddfri trasa.Vid byte av en lampa måste strålkastarna ha varit släckta i några minuter (risk för allvarlig brännskada).Det är endast tillåtet att användaUV-blockerande lampor, för att inteskada strålkastaren. Byt alltid ut den trasiga lampan moten ny lampa med samma referens ochtekniska data.

Framljus
1.Blinkersljus (PY21W gul).2.Positionsljus (W5W).3.Helljus (H1- 55W).4.Halvljus (H7-55W).5.Dimstrålkastare (PSX24W).6.
LED-varselljus (lysdioder).

Byte av blinkerslampor
Sätt tillbaka skyddslocket mycketnoggrant vid återmonteringen, för attgarantera strålkastarens täthet.

De gula lamporna, som t. ex. blinkersljusen, skall bytas ut mot lampor med samma tekniska data och samma färg.
Om blinkersindikeringen blinkar snabbt(vänster eller höger) betyder det attnågon av lamporna på motsvarandesida är felaktig.
)Vrid lamphållaren ett kvarts varv och ta bort den. )Ta bort lampan och byt ut den.
Montera tillbaka genom att utföra arbetet i
omv
änd ordning.
Byte av halvljus
)Ta b o r t s kyddslocket genom att dra i
tappen.
)Koppla ur lampans anslutning.)För fjädrarna åt sidan för att frigöra lampan. )Dra loss lampan och byt ut den.
Montera tillbaka lampan genom att utföramomenten i omvänd ordningsföljd.

209Praktisk information
Byte av helljuslampa
)Ta b o r t s kyddslocket genom att dra i
tungan. )Koppla ur lampans anslutning.)Sära på fjädrarna för att frigöra lampan.)Ta loss lampan och byt ut den.
Montera tillbaka lampan genom att utföramomenten i omvänd ordningsföljd.
Byte av lampa i positionsljus
)
Ta b o r t s kyddslocket genom att dra i
tungan.) Dra ut lamphållaren genom att trycka på
tapparna på ömse sidor.
) Dra ut lampan och byt ut den.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.


Byte av integrerad sidoblinkers
)
För in en skruvmejsel mot mitten avsidoblinkersljuset, mellan denna och
backspe
gelns fot. ) Bänd försiktigt med skruvmejseln för att
lossa blinkersen och ta bort den.) Koppla ur blinkerns kontaktstycke.)
Byt ut blinkersmodulen.
Vid återmonteringen ska dessa åtgärder
utföras i omvänd ordning.
Den här modulen finns att köpa pådin CITROËN-verkstad eller en annankvalificerad verkstad.

Den här modulen finns att köpa hos dinCITROËN-verkstad eller på en annan kvalificerad verkstad. Om svårigheter uppstår vid byte avdessa lampor kan du vända dig till en CITROËN-verkstad eller en annankvalificerad verkstad.

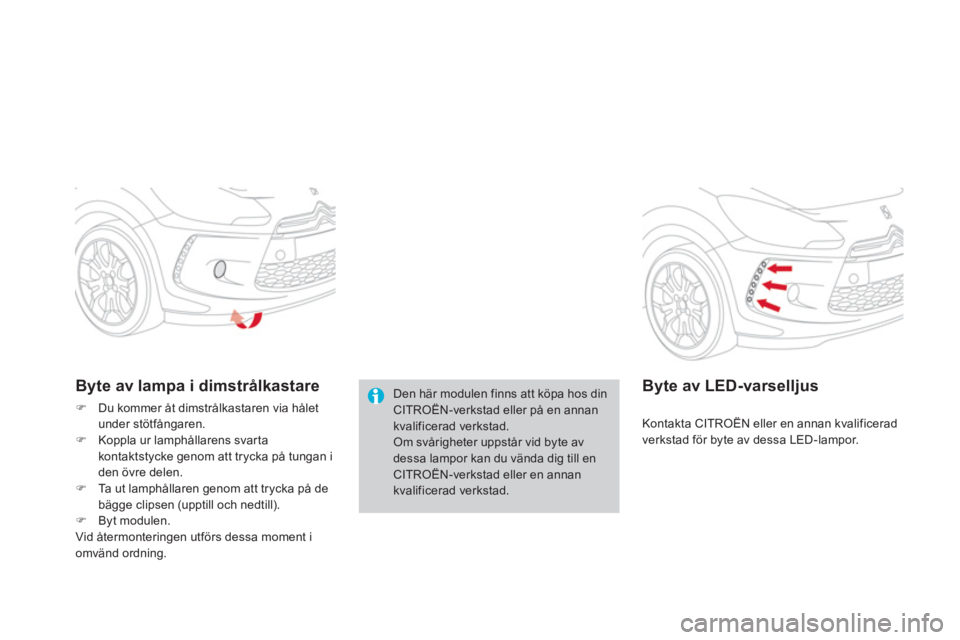

Byte av lampa i dimstrålkastare
)Du kommer åt dimstrålkastaren via hålet under stötfångaren.
)Koppla ur lamphållarens svar ta kontaktstycke genom att trycka på tungan i den övre delen.)Ta ut lamphållaren genom att trycka på de
bägge clipsen (upptill och nedtill). )Byt modulen.
Vid återmonteringen utförs dessa moment i
omv
änd ordning.
Byte av LED-varselljus
Kontakta CITROËN eller en annan kvalificerad
verkstad för byte av dessa LED-lampor.

211Praktisk information
1.Bromsljus/positionsljus(P21/5W).2.Positionsljus (P5W).3.Blinkers (PY21W gul).
4.Dimljus, vänster sida(PR21W röd) .Backljus, höger sida (P21W).
Bakljus
Gula eller röda lampor som t.ex. i blinkers eller dimljus, ska bytas ut mot lampor med identiska egenskaper och färger.
Byte av lampor
)
Öppna bagageluckan. )
Ta bort locket på motsvarande sidoklädsel.)
Skruva loss de två vingmuttrarna som
håller lyktan. ) Koppla ur lampans anslutning. )
Ta försiktigt ut lyktan genom att dra denrakt utåt.
)
Sära de fyra tungorna och ta ut
lamphållaren.
) Vrid lampan ett kvarts varv och byt ut den.
Montera tillbaka lyktan genom att utföra
momenten i omvänd ordningsföljd.
Se till att lyktan förs in stadigt och rakt i sinafästen.

Byte av skyltbelysningen (W5W)
)För in en liten skruvmejsel i ett av de yttre hålen i den genomskinliga skivan.
)Tryck utåt för att lossa den. )Ta bor t den genomskinliga skivan.)Dra ut lampan och byt ut den.
Lampbyte i det tredje bromsljuset(4 stycken W5W-lampor)
) Öppna bagageutrymmet.)
Ta bor t de två pluggarna A
på innerplåten. )
Tryck rakt på lykthuset och bänd samtidigt
med två skruvmejslar för att lossa det i
riktning utåt.
) Koppla ur anslutningen och vid behov ävenspolarröret från lyktan.)
Vrid lamphållaren med den defekta lampan en kvarts varv.)
Dra ut lampan och byt ut den.
Vid återmonteringen utförs dessa moment i
omvänd ordningsföljd.




Byte av det tredje bromsljuset(dioder)

Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad för att byta denna typ av
ljus med dioder.

213Praktisk information
Innerbelysning

Ta k l a m p a (1/W5W)
Snäpp loss taklampans lock 1med en smalskruvmejsel på reglagesidan, för att komma åt
den felaktiga lampan.

Kartläsningslampor (2/W5W)


Snäpp loss taklampans lock 1. För att
komma åt den felaktiga lampan ska dusnäppa loss skiljeväggen till den berörda kartläsningslampan 2.
Bagagerumsbelysning (W5W)
Snäpp loss huset genom att trycka på sockeln bakifrån.
Belysning i benutrymmen och centralt förvaringsfack (W5W)

Snäpp loss modulen för att komma åt lampan.



Handskfacksbelysning (W5W)

Snäpp loss modulen för att komma åt lampan.

Byta en säkring

Installation av eldrivna tillbehör

Elsystemet i din bil är konstruerat för att fungera störningsfritt med elutrustning som är standard eller tillval.
Rådgör med en CITROËN-verkstadeller en annan kvalificerad verkstad innan du monterar fler eldrivna tillbehör.

CITROËN avsäger sig allt ansvar för reparationskostnader som beror på
tillbehör som inte rekommenderats avCITROËN och som inte installeratsenligt tillverkarens anvisningar, isynnerhet om elförbrukningen för alla anslutna extra tillbehör tillsammans överstiger mer än 10 mA.
Demonterin
gstång och reservsäkringar finnspå baksidan av locket till säkringscentralen i
instrumentbrädan.
Så här kommer du åt den:
)snäpp loss locket genom att dra i sidan,)lyft bort locket helt,)ta ut tången.

Ta f r a m v e r k tyg

Innan du byter en säkring måste du ta reda på
orsaken till problemet och åtgärda det.) Du hittar den felaktiga säkringen genom attkontrollera smälttråden.

Byte av säkring
Hel säkringTrasig säkring
)
Använd specialtången för att dra ut säkringen.)
Byt alltid ut en felaktig säkring mot ensäkring med samma amperetal. )
Kontrollera överensstämmelsen mellan det
ingraverade numret på lådan, strömstyrkansom anges ovanpå och nedanstående
tabeller.
