2013 CITROEN DS3 CABRIO Lietošanas Instrukcija (in Latvian)

207
Praktiskā informācija











Spuldzītes nomaiņa

Lukturi ir aprīkoti ar polikarbonātastiklojumu, kas pārklāts ar aizsarglaku :)netīriet to ne ar asām vaiabrazīvām drāniņām, nešķīdinātāju vai kodīgu vielu,)
izmantojiet sūkli un ziepjūdeni, )
mazgājot netīrumus un izmantojot augstspiediena mazgāšanas strūklu, nevērsiet to ilgstoši uzgalvenajiem lukturiem, gaismām un to apmalēm, lai nesabojātu tolakojumu un hermētiskās apmales.
)Nepieskarieties spuldzītēm ar pirkstiem, bet to satveršanai izmantojiet neplūksnainu drāniņu. Mainot lampas, lukturiem pirms tam jābūt izslēgtiem vismaz dažas minūtes (iespējams smagi apdedzināties). Lai nesabojātu prožektoru, obligātiizmantojamas vienīgi antiultravioletostaru (UV) tipa lampas. Bojāto lampu nomainiet tikai ar tādujaunu lampu, kurai ir tāds pats atsaucesnumurs un parametri.


Priekšēj
—s gaismas
1.Virzienrādītāji (PY21W oranži).2.Dienasgaismas (stāvgaismas) (W5W).3.Tālās gaismas (H1- 55W).4.Tuvās gaismas (H7-55W).5.Miglas lukturi (PSX24W).6.
Dienas LED gaismas(diodes).

Pagrieziena signāllampiņu
nomaiņa
Tās ievietojot atpakaļ, rūpīgi aizveriet aizsargvāku, lai tādēj
—di nodrošinātulukturu hermētiskumu.

Oran

209Praktiskā informācija
Tālo gaismu spuldzes maiņa
)Noņemiet aizsargvāku, pavelkot mēlīti. )Atvienojiet spuldzes savienotāju. )Lai izņemtu spuldzi, atbrīvojiet to noatsperēm. )Izņemiet spuldzi un to nomainiet.
Salikšanu veiciet izjaukšanai pretēj
— virzienā.
Stāvgaismu spuldžu maiņa
)
Noņemiet aizsargvāku, pavelkot mēlīti. )
Izņemiet aiz spuldzītes statīvu, no abām
pusēm nospiežot mēlītes.
)
Izņemiet spuldzi un to nomainiet.Salikšanu veiciet izjaukšanai pretēj
— virzienā.


Integrēto sānu pagrieziena
signāllampiņu spuldžu maiņa
)
Ievietojiet skrūvgriezi pa vidu starp
signāllampiņu un atpakaļskata spoguļa
apakšējo malu. )
Lai signāllampiņu izņemtu, pielieciet skrūvgriezi un tad to izņemiet.)
Atvienojiet signāllampiņas savienojumu. )
Nomainiet moduli.
Salikšanu veiciet izjaukšanai pretējā virzienā.

Lai šo moduli iegādātos, sazinieties ar CITROËN pārstāvniecību vai kvalificētu remontdarbnīcu.

Lai moduli iegādātos, griezietiesCITROËN pārstāvniecībā vai kvalificētāremontdarbnīcā. Ja spuldzīšu nomaiņas laikā jums radušās grūtības, jūs par to varat arī konsultēties CITROËN pārstāvniecībāvai kvalificētā remontdarbnīcā.
Miglas lukturu spuldžu maiņa
)Miglas lukturim piekļūst caur atveri zem bufera.
)Atvienojiet melno spuldzes pamatnes
savienotāju, nospiežot uz mēlītes augšēj
—s
daļas.
)Izņemiet spuldzes pamatni, nospiežot uz abām skavām (augšā un apakšā). )Nomainiet moduli.Salikšanu veiciet izjaukšanai pretējā virzienā.
Dienas gaismas LED lampiņumaiņa

Lai nomainītu šī tipa lampiņas ar diodēm,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.

211Praktiskā informācija
1.Stop gaismas/gabarītgaismas (P21/5W).2.Gabarītgaismas (P5W).3.Pagrieziena rādītāji (PY21W oranža).
4.Miglas lukturis kreisajā pusē(PR21W sarkana)Atpakaļgaitas gaisma labajā pusē (P21W).
Aizmugurēj
—s gaismas

Pagrieziena rādītāju vai miglas lukturu oranžās vai sarkanās spuldzītes nomaināmas pret identisku parametruun krāsas spuldzītēm.
Spuldzīšu maiņa
)
Atveriet bagāžas nodalījumu, )
Noņemiet apšuvuma attiecīgajā pusē
piekļūšanai paredzēto pārsegu, )
Atskrūvējiet luktura fiksācijas uzgriezni,)
Atknipsējiet luktura savienotāju, )
Piesardzīgi izņemiet lampu, pavelkot
virzienā uz iekšpusi,
)
Atbrīvojiet spuldzītes pamatni no tāsčetrām mēlītēm un to izņemiet,)
Pagrieziet spuldzīti par ceturtdaļpagriezienu un to nomainiet.
Salik

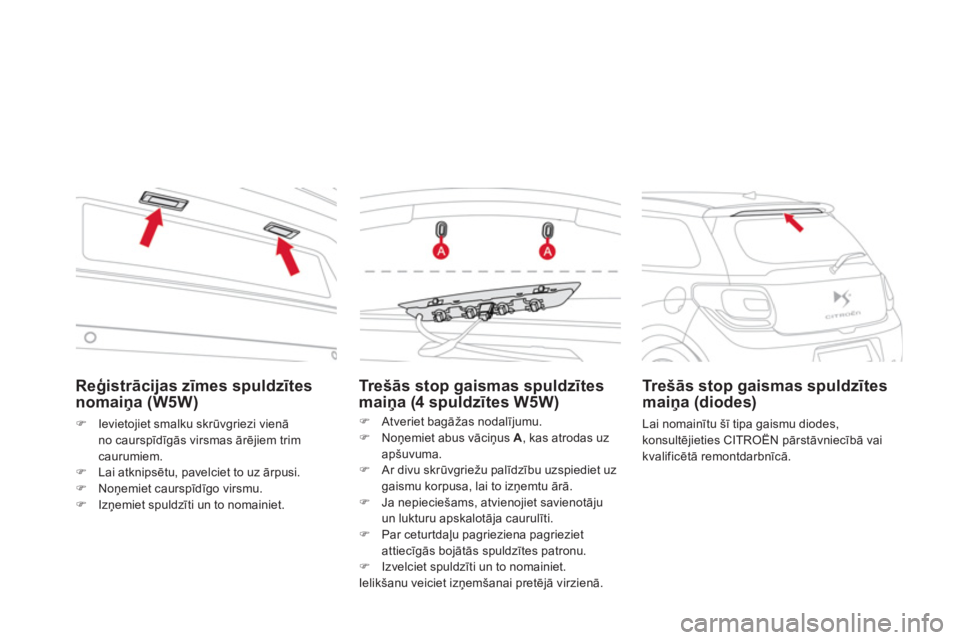

Reģistrācijas zīmes spuldzītes
nomaiņa (W5W)
)Ievietojiet smalku skrūvgriezi vienā
no caurspīdīg
—s virsmas ārējiem trimcaurumiem.)Lai atknipsētu, pavelciet to uz ārpusi.)Noņemiet caurspīd
¯go virsmu. )Izņemiet spuldzīti un to nomainiet.


Trešās stop gaismas spuldzītes maiņa (4 spuldzītes W5W)
)
Atveriet bagāžas nodalījumu.
)
Noņemiet abus vāciņus A
, kas atrodas uz
apšuvuma.) Ar divu skrūvgriežu palīdzību uzspiediet uz gaismu korpusa, lai to izņemtu ārā. )
Ja nepieciešams, atvienojiet savienotājuun lukturu apskalotāja caurulīti. )
Par ceturtdaļu pagrieziena pagrieziet
attiecīg
—s bojātās spuldzītes patronu. )
Izvelciet spuldzīti un to nomainiet.
Ielikšanu veiciet izņemšanai pretēj
— virzienā.




Tr e šās stop gaismas spuldzītes maiņa (diodes)

Lai nomainītu šī tipa gaismu diodes,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.

213Praktiskā informācija
Salona apgaismojums


Griestu lampiņa (1/ W5W)
Lai piekļūtu bojātajai spuldzītei, ar smalkaskrūvgrieža palīdzību komandpogas pusē
attaisiet griestu lampiņas vāciņu 1.


Karšu lasīšanas lampiņas (2/W5W)
Atveriet lampiņas vāciņu 1. Lai piekļūtu
bojātajai spuldzītei, atveriet attiecīgo lampiņasstarpsienu 2.
Bagāžas nodalījuma apgaismojums (W5W)

Atveriet bloku, pastumjot pamatni no aizmugures.
Kāju daļas un centrālās priekšmetu
novietnes apgaismojums (W5W)
Lai piekļūtu spuldzītei, atknipsējiet vāciņu.


Cimdu nodalījuma apgaismojums (W5W)

Lai piekļūtu spuldzītei, atknipsējiet vāciņu.

Drošinātāja maiņa

Elektrisko aksesuāruizstādīšana
Jūsu automašīnas elektriskā sistēmaparedzēta, lai tajā varētu darbotiessērijveida vai papildu aprīkojums.
Lai jūsu automašīnā uzstādītu cituaprīkojumu vai aksesuārus, sazinietiesar CITROËN pārstāvniecību vai kvalificētu remontdarbnīcu.

CITROËN nav nekādā veidā atbildīgs par nodarītajiem materiālajiem
zaudējumiem vai darbībastraucējumiem, kas radušies jūsuautomašīnai sakarā ar CITROËNneizplatītiem un neieteiktiemaksesuāriem, kas uzstādīti, neievērojotinstrukcijas, īpaši papildus aparātiem,kuru kopējais patēriņš pārsniedz 10 miliampērus.
Izņemšanai paredzētās knaibles un
nomaināmo drošinātāju bloks atrodas uz bor tapaneļa drošinātāju kastes vāka.
Lai tām piekļūtu : )atveriet vāku, pavelkot to uz sāniem,)pilnībā noņemiet vāku, )izņemiet knaibles.

Piekļūšana instrumentiem

Pirms drošinātāja nomaiņas vispirms
nepieciešams noskaidrot bojājuma cēloni un to
novērst. ) Pārbaudiet drošinātāju, pārbaudot tā
tinuma stāvokli.


Drošinātāja nomaiņa
LabsBojāts
)
Lai drošinātāju izņemtu no ligzdas,izmantojiet tam speciāli paredzētāsknaibles.)
Bojāto drošinātāju vienmēr nomainiet pretekvivalentas intensitātes drošinātāju.)
Pārbaudiet, lai kastē uz virsmas iegravētaisun tabulā norādītais numurs savā starpā atbilstu.
