2013 CITROEN C4 PICASSO display

III
58
KOMFORT
MANUELL LUFTKONDITIONERING
Luftkonditioneringen i bilen kan bara
startas när motorn går.
A. FÖRARENS
REGLAGEPANEL

1. Reglage för kupéfläktens
hastighet
Kupéfl äktens reglage fungerar en-
dast när motorn är igång.
Tryck på reglage 1
för att ställa in
luftfl ödet:
för att öka luftfl ödet
för att minska luftfl ödet Nivån på luftfl ödet anges genom en
gradvis tändning av fl äktvingarna 1
.
Genom att minska fl ödet till minimalt
läge, stängs luftkondtioneringen av
(OFF).
För att erhålla en god komfort i ku-
pén, bör reglaget inte stå för länge
i läge OFF.


2. Inställning av
luftfördelningen


)
Tryck på reglage 2
för att bläddra
fram luftfördelningsvarianter på
displayen.
Den valda luftfördelningen
symboliseras av att motsva-
rande indikering tänds på
displayen 2
.


3. Inställning av
passagerarens
lufttemperatur


)
Tryck på reglage 3
för att åter-
ta kontrollen över passagera-
rens individuella lufttemperatur.
Kontrollampan släcks.
När passageraren ställer in sin tem-
peratur själv tänds kontrollampan.


4. Återcirkulation av luft

Med detta reglage går det att ute-
stänga obehaglig lukt eller rök.


)
Tryck på reglage 4
för att stänga
av luftintaget utifrån och akti-
vera återcirkulationen i kupén.
Kontrollampan tänds.
Undvik att använda återcirkula-
tionen länge (risk för imbildning
och sämre luftkvalitet i kupén).

)
Tryck åter på reglage 4
för att
koppla in luftintaget utifrån igen.
Kontrollampan släcks.



5. Luftkonditionering

Luftfl äktreglaget (inställning av luft-
fl ödet) måste vara aktiverat för att
luften ska cirkulera.


)
Tryck på reglage 5
. Kontrollampan
tänds.
För att luftkonditioneringen ska
fungera effektivt
bör den endast

användas med stängda rutor.
Om bilen inte är utrustad med luft-
konditionering har den samma reg-
lagepanel, men ingen A/C
-knapp.

III
60
KOMFORT

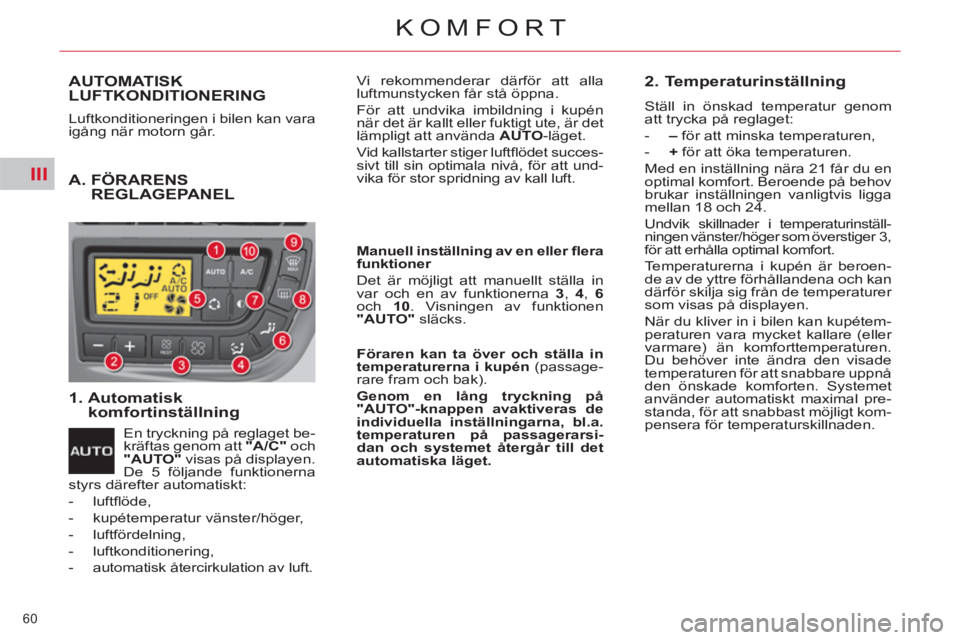

AUTOMATISK LUFTKONDITIONERING
Luftkonditioneringen i bilen kan vara
igång när motorn går.

1. Automatisk
komfortinställning
En tryckning på reglaget be-
kräftas genom att "A/C"
och
"AUTO"
visas på displayen.
De 5 följande funktionerna
styrs därefter automatiskt:


- luftfl öde,

- kupétemperatur vänster/höger,

- luftfördelning,

- luftkonditionering,

- automatisk återcirkulation av luft. Vi rekommenderar därför att alla
luftmunstycken får stå öppna.
För att undvika imbildning i kupén
när det är kallt eller fuktigt ute, är det
lämpligt att använda AUTO
-läget.
Vid kallstarter stiger luftfl ödet succes-
sivt till sin optimala nivå, för att und-
vika för stor spridning av kall luft.

2. Temperaturinställning

Ställ in önskad temperatur genom
att trycka på reglaget:


- –
för att minska temperaturen,

- +
för att öka temperaturen.
Med en inställning nära 21 får du en
optimal komfort. Beroende på behov
brukar inställningen vanligtvis ligga
mellan 18 och 24.
Undvik skillnader i temperaturinställ-
ningen vänster/höger som överstiger 3,
för att erhålla optimal komfort.
Temperaturerna i kupén är beroen-
de av de yttre förhållandena och kan
därför skilja sig från de temperaturer
som visas på displayen.
När du kliver in i bilen kan kupétem-
peraturen vara mycket kallare (eller
varmare) än komforttemperaturen.
Du behöver inte ändra den visade
temperaturen för att snabbare uppnå
den önskade komforten. Systemet
använder automatiskt maximal pre-
standa, för att snabbast möjligt kom-
pensera för temperaturskillnaden.
Manuell inställning av en eller fl era
funktioner
Det är möjligt att manuellt ställa in
var och en av funktionerna 3
, 4
, 6

och 10
. Visningen av funktionen
"AUTO"
släcks.

Föraren kan ta över och ställa in
temperaturerna i kupén
(passage-
rare fram och bak).

Genom en lång tryckning på
"AUTO"-knappen avaktiveras de
individuella inställningarna, bl.a.
temperaturen på passagerarsi-
dan och systemet återgår till det
automatiska läget.



A. FÖRARENS
REGLAGEPANEL

III
61
KOMFORT

3. Inställning av kupéfläktens
hastighet/aktivering av
funktionen "REST"
för att öka luftfl ödet
för att minska luftfl ödet (reg-
laget är även försett med
funktionen "REST")
Nivån på luftfl ödet indikeras på dis-
playen genom att fl äktbladen grad-
vis fylls.
Om du ställer kupéfl äktens reglage
på 0
avaktiveras systemet. Då visas
enbart tomma fl äkblad och och indi-
keringen OFF.
För att medge en viss vär-
mekomfort i kupén när mo-
torn är avstängd kan du starta
ventilationen i några minuter
med hjälp av funktionen "REST".
När du lämnar fordonet kan kvarva-
rande passagerare få luftcirkulation
utan att motorn behöver startas.
Denna funktion kan användas när
tändningen är på och motorn är
avstängd.

Luftkonditioneringens display tänds
och visar en bild som representerar
kupéfl äkten så länge funktionen är
tillgänglig. Reglaget aktiverar inte luftkonditio-
neringen, utan endast kupéfl äktar-
na. När funktionen "REST" är aktiv
kan luftfl ödet och luftfördelningen
inte ändras.


När tändningen slås på:


- En tryckning på knappen REST
aktiverar funktionen under några
minuter. Två fl äktblad fylls för att
visa att funktionen är aktiverad.

- Funktionen kan avaktiveras och
återaktiveras under hela denna tid.

- När drifttiden är slut släcks dis-
playen.


4. Inställning av
luftfördelningen


)
Tryck på reglage 4
för att
successivt bläddra fram
alternativen för luftför-
delning på displayen.
Inställning av luftfl öde
Ställ in luftfl ödet genom att trycka på
reglaget:

Funktionen "REST": användning av
ventilation med motorn avstängd
När motorn stängs av:


- Funktionen kan aktiveras inom
en tidsperiod på 30 sekunder.

- Tryckningen på knappen REST
aktiverar funktionen under en
tidsperiod på några minuter.
Drifttid och tillgänglighet varierar
beroende på batteriets laddning.
Funktionen påverkas inte om du
låser bilen.

- En ny tryckning innan drifttiden
är slut stänger av funktionen de-
fi nitivt. Den valda luftfördelningen symboli-
seras av att motsvarande indikering
tänds på displayen.
Det fi nns 7 möjliga inställningar.

III
62
KOMFORT

5. Återcirkulation av luft



)
Tryck på reglage 5
för att stänga
friskluftsintaget och aktivera
återcirkulationen av luft i kupén.
Kontrollampan tänds.
Denna funktion används för att ute-
stänga lukt och avgaser utifrån,
samtidigt som övriga inställningar
bibehålls. Undvik att använda åter-
cirkulationen under lång tid (risk för
imbildning och sämre luftkvalitet i
kupén).


)
Tryck en gång till på reglage 5

för att aktivera friskluftsintaget.
Kontrollampan släcks.
Återcirkulationen av luft kan också
startas genom en tryckning på reg-
laget nere till vänster på ratten (se
"Fast rattnavpanel").


6. Ur-/inkoppling av
baksätespassagerarnas
reglage
Med detta reglage kan du
tillåta passagerarna bak att
använda sitt inställningsreg-
lage.
Det fi nns tre möjliga lägen för detta
reglage:

Låsning av
baksätespassagerarnas
reglage

Inkoppling av
baksätespassagerarnas
reglage


Minskning av
luftfl ödet för
passagerarna bak

I versioner som har extra luftkondi-
tionering rekommenderar vi att luftin-
taget stängs för passagerarna bak
under vintertid (ingen varm luft distri-
bueras via dessa luftmunstycken). Passagerarna bak kan använda sitt
reglage efter egna önskemål. Förarens inställningar gäller även
för passagerarna bak. I detta fall
kopplas reglagen för passagerarna
bak ur.

7. Visningsläge på
instrumentpanelen - black
panel
Med denna funktion går det
att släcka/tända displayer
och knapparnas bakgrunds-
belysning.


- När funktionen är aktiverad tänds
displayen tillfälligt när någon av
knapparna trycks in.

- En tryckning på reglage 7
avak-
tiverar funktionen. Reglage- och
displaybelysningen är på nytt
permanent.
Med denna funktion kan den visuella
komforten optimeras vid mörkerkör-
ning.


8. Borttagning av is och
imma på rutor fram och
bak
Denna funktion är bara aktiv när mo-
torn är igång.


)
Tryck på reglage 8
för att koppla
in/ur den elstyrda borttagningen
av is på bakrutan och beroende
på utrustning även på sidospeg-
larna. Kontrollampan tänds och
symbolen visas på displayen.
Denna funktion stängs au-
tomatiskt av för att undvika
för hög elförbrukning. Detta reglage aktiverar åter-
cirkulationen av kupéluft.

III
64
KOMFORT
EXTRA LUFTKONDITIONERING

Den extra luftkonditioneringen ger
en optimal värmekomfort under som-
maren. Den producerar ett tillskott av
sval luft som distribueras via luftmun-
styckena bak. Med detta system är
det inte möjligt att distribuera varm
luft via luftmunstyckena bak.
C. REGLAGEPANELER FÖRPASSAGERARE BAK (HÖGER/VÄNSTER)


13. Temperaturinställning

Passagerarna bak kan ställa in sitt
temperaturreglage individuellt med
knapparna +
och -
.
Den begärda inställningen kan inte
överstiga förarens inställning med
mer än 2. När den maximala inställ-
ningen nås indikeras detta genom
att värdet blinkar på displayen.


14. Inställning av
kupéfläktens hastighet
Kupéfl äkten fungerar endast när
motorn är igång.
Ställ in luftfl ödet genom att trycka på
reglaget:
för att öka luftfl ödet
för att minska luftfl ödet Nivån på luftfl ödet indikeras på dis-
playen genom att fl äktbladen grad-
vis fylls.
Om fl ödet minskas till minimilä-
get stängs luftkondtioneringen av
(OFF).
Du kan bara ställa in temperaturen
och luftfl ödet om föraren tillåter det
(se reglage 6
på förarens reglage-
panel).
Denna kontrollampa be-
tyder att passagerarnas
reglage är låsta
. Du kan
varken ställa in temperatu-
ren eller luftfl ödet som i stället följer
förarens inställningar.
Denna kontrollampa be-
tyder att luftfl ödet är av-
stängt
.
Detta läge rekommenderas under
vintern när luftmunstyckena inte
distribuerar varm luft.

IV
78
ÖPPNA OCH STÄNGA
NYCKEL MED FJÄRRKONTROLL
Används för att låsa eller låsa upp
bilens centrallås, antingen med nyck-
eln i låset eller med fjärrkontrollen.
Den används även för att lokalisera
bilen, för follow me home-belys-
ningen, för att starta motorn och som
stöldskydd.

Öppna bilen


Upplåsning av hela bilen med
fjärrkontrollen
Fälla ut nyckeln


)
Tryck först på denna knapp för
att fälla ut nyckeln.



)
Tryck på det öppna
hänglåset för att låsa
upp bilen.

Upplåsning av hela bilen med
nyckeln


)
Vrid nyckeln till vänster i låset i fö-
rardörren för att låsa upp bilen.
Upplåsningen av bilen indikeras ge-
nom att blinkersljusen blinkar snabbt
i ca två sekunder.
Samtidigt fälls även sidospeglarna
ut, beroende på bilens utrustning.
De yttre sidolamporna och den inre
instegsbelysningen tänds dessutom
i 30 sekunder.



Selektiv upplåsning med
fjärrkontrollen


)
Tryck en första gång på
det öppna hänglåset
för att endast låsa upp
förardörren. Samtidigt och beroende på modell
fälls sidospeglarna ut, men endast
vid den första upplåsningen.
De yttre sidolamporna och den inre
instegsbelysningen tänds dessutom
samtidigt under ca trettio sekunder.
Inställningen av total eller
selektiv upplåsning sker
med hjälp av konfi gu-
rationsmenyn på multi-
funktionsdisplayen.
Standardläget är att hela bilen låses
upp.

Upplåsningen indikeras av att blin-
kersljusen blinkar snabbt i cirka
två sekunder. Den selektiva upplåsningen kan inte
användas tillsammans med nyckeln.

)
Tryck en andra gång på det öppna
hänglåset för att låsa upp övriga
dörrar och bagageluckan.

IV
80
ÖPPNA OCH STÄNGA

Superlåsning med nyckeln


)
Vrid nyckeln åt höger i låset i fö-
rardörren för att låsa hela bilen
och håll den kvar i detta läge i
mer än två sekunder för att dess-
utom stänga rutorna automa-
tiskt.

)
Inom fem sekunder ska du se-
dan vrida nyckeln åt höger en
gång till för att låsa bilen med
superlåsning.
När bilen är låst med superlåsning
är både de yttre och inre dörrhand-
tagen verkningslösa.
Systemet kopplar även ur knappen
på det manuella centrallåsreglaget.
Lämna därför aldrig någon inne
i bilen när du använder superlås-
ningen. Superlåsningen startar även en
tidsbegränsad tändning av de yttre
sidolamporna och follow me home-
belysningen, om den är aktiverad.

)
Tryck på denna knapp före infäll-
ningen.
Om du inte trycker på knappen när
du fäller in nyckeln kan du skada
mekanismen.








Lokalisering av bilen

Med den här funktionen kan du enk-
lare lokalisera din bil på avstånd,
särskilt om det är mörkt ute. Bilen
måste vara låst för att funktionen
ska vara aktiv.


)
Tryck på det stängda hänglåset
på fjärrkontrollen.
Takbelysningen inne i bilen och de ut-
vändiga sidolamporna tänds och blin-
kersljusen blinkar i några sekunder.


Fjärrbelysning











Stöldskydd


Elektronisk startspärr
Nyckeln innehåller ett elektroniskt
chip som har en speciell kod. När
tändningen slås på måste denna
kod kännas igen för att du ska kun-
na starta bilen.
Den elektroniska startspärren låser
motorstyrsystemet några ögonblick
efter att tändningen stängts av och
hindrar start av motorn.
I händelse av en funk-
tionsstörning varnas
du genom att denna
kontrollampa tänds, en
ljudsignal hörs och ett meddelande
visas på displayen.
I så fall startar inte bilen. Kontakta
snabbt en CITROËN-verkstad.
Förvara etiketten som du får tillsam-
mans med nycklarna på ett säkert
ställe när du köper din nya bil.


Fälla in nyckeln
Med en tryckning på detta
reglage tänds positionslju-
sen, halvljusen, skyltbelys-
ningen och de utvändiga
sidolamporna under sido-
speglarna tillfälligt.
Det går att släcka ljusen igen med
en andra tryckning innan de släcks
automatiskt.
Superlåsningen indikeras genom att
blinkersljusen lyser med fast sken i
ca två sekunder.
Samtidigt, beroende på bilmodell,
fälls även sidospeglarna in.

IV
89
ÖPPNA OCH STÄNGA

Upplåsning


)
Tryck en gång till på denna
knapp för att låsa upp bilen.

Den röda indikeringslampan på knap-
pen släcks.
Om bilen låses med vanligt lås
eller superlås från utsidan, blinkar
den röda kontrollampan och denna
knapp är verkningslös.


)
I så fall måste du använda fjärr-
kontrollen eller nyckeln för att
låsa upp bilen.












Automatisk centrallåsning

Det här systemet låser dörrarna, ba-
gageluckan och bakrutan automatiskt
under färd.
Du kan aktivera eller koppla bort
denna funktion.

Låsning
I en hastighet över 10 km/tim låses
dörrarna, bagageluckan och bakru-
tan automatiskt.
Upplåsning


)
I en hastighet över 10 km/tim
trycker du på denna knapp för att
tillfälligt låsa upp bilen.


Med tändningen på:

Bortkoppling


)
Tryck en gång till i mer än
två sekunder på denna knapp.
Ett bekräftande meddelande visas
på multifunktionsdisplayen.








Manuell öppning

Mekanisk låsning och upplåsning av
dörrarna i händelse av funktionsstör-
ning i batteriet eller i centrallåset.
Lås förardörren så här


)
För in nyckeln i låset och vrid
den åt höger.


Lås upp förardörren så här


)
För in nyckeln i låset och vrid
den åt vänster.


Lås passagerardörrarna fram och
bak så här


)
För in nyckeln i låset och vrid om
den ett åttondedels varv
.


Lås upp passagerardörrarna
fram och bak så här


)
Manövrera det inre reglaget för
öppning av dörr.

Om någon av dörrarna, bagage-
luckan eller bakrutan är öppen, är
det automatiska centrallåset verk-
ningslöst. Aktivering


)
Tryck i mer än två sekunder på
denna knapp.
Ett bekräftande meddelande visas
på multifunktionsdisplayen. Om det blir fel på centrallåset måste
batteriet kopplas ur för att låsa bak-
luckan och på så vis säkerställa att
hela bilen låses.
