Byta en säkring

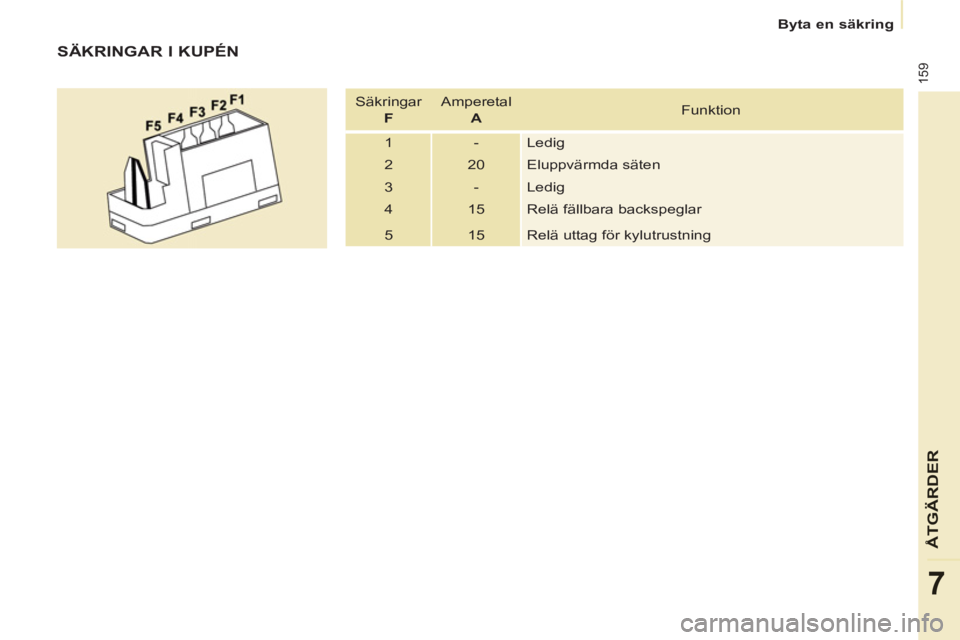

SÄKRINGAR I KUPÉN

Säkringar
F
Amperetal
A
Funktion
1 - Ledig
2 20 Eluppvärmda säten
3 - Ledig
4 15 Relä fällbara backspeglar
5 15 Relä uttag för kylutrustning

160


Byta en säkring



SÄKRINGAR I MOTORRUMMET

Efter att ha öppnat motorhuven, ta loss
och fäll ned hållaren för att komma åt
säkringarna. Säkringar

F
Amperetal
A
Funktion
1 20 Motorstyrning
2 15 Signalhorn
3 10 Pump till vindrute- och bakrutespolare
4 20 Pump till strålkastarspolare
5 15 Motorkomponenter
6 10 Rattvinkelgivare, ESC
7 10 Stoppkontakt, kopplingskontakt
8 25 Startmotor
9 10 Motor strålkastarhöjd,
vagnparkshantering
10 30 Motorkomponenter
11 40 Ledig
12 30 Torkare
13 40 BSI-dator
14 30 Pump
15 10 Helljus, höger
16 10 Helljus, vänster
17 15 Halvljus, höger
18 15 Halvljus, vänster

161
ÅTGÄRDE
R
7
Byta ett torkarblad

Placera vindrutetorkaren i
specialläge


- Inom en minut efter frånslagning
av tändningen, för torkarspaken
nedåt, så att bladen placeras längs
vindrutestolparna (specialläget).
Byte av ett blad fram


- Lyft upp armen.

- Ta loss bladet och ta bort det.

- Montera det nya bladet.

- Fäll ned armen.
Slå på tändningen och manövrera
spaken så att vindrutetorkarens blad
förs till viloläge.
Byte av ett blad bak


- Lyft upp armen, ta loss bladet.

- Montera det nya bladet och fäll ned
armen.



BYTE AV TORKARBLAD

162


Bogsera bilen



Utan lyftning (bilen står på
4 hjul)
I detta fall skall en bogseringsstång
användas.

BOGSERA BILEN

Bogseröglan fi nns i verktygsväskan
under det vänstra framsätet.

Framifrån



- lossa täcklocket genom att trycka
på dess nedre del,

- skruva in den borttagbara
bogseröglan till ändläget.



Bakifrån



- lossa täckplåten,

- skruva in den borttagbara
bogseröglan så långt det går.

Vid bogsering med avstängd
motor har bilen varken broms-
eller styrservo.


Med upplyfta hjul (står på 2 hjul)

Bilen skall helst lyftas med
proffsutrustning.


Bilar med manuell växellåda
(dieselmotor)
I bilar med manuell växellåda måste
växelspaken stå i neutralläge.
Underlåtenhet att följa denna regel kan
leda till att komponenter i växellådan
och bromssystemet skadas och att
bromsservo saknas då motorn startas
på nytt.

163


Försiktighetsåtgärder

ÅTGÄRDE
R
77

164


Bilens mått

165
Bilens mått
TEKNISKA DAT
A
8
DIMENSIONER (MM)


L Totallängd

4380

H Totalhöjd

1801-1862

A Hjulavstånd

2728

B Överhäng fram

925

C Överhäng bak

727

D Bredd på plåt: utan backspeglar
1810
med backspeglar
2112

E Hjulvidd fram

1505-1507

F Hjulvidd bak

1554-1556

- Lastytans längd vid sätet Rad 2
990
Rad 2, säte i ihopvikt läge
1343
Med frampassagerarens säte nedfällt
3000

166


Bilens mått






BAKDÖRRAR (mm)



M
Max. tröskel med däcken 205/65 R15 och panel på
baklucka
582






Sidhängda bakdörrar
Baklucka

Liten
Stor




N Nyttohöjd (under plåt)
111 8

O Bredd
495
543
1582
