2013 CITROEN BERLINGO MULTISPACE InstruktionsbÖcker (in Swedish)

71
ERGONOMI
OCH
KOMFORT
3


Säten



Demontering av det hela
baksätet


- Skjut framsätena framåt vid behov.

- Sätt det hela baksätet (del 1/3 och/
eller 2/3) i ihopvikt läge.


Återmontering av det hela baksätet



- Sätt det hela baksätet (del 1/3 och/
eller 2/3) i lodrätt läge.

- Sätt krokarna mellan de bägge
stängerna.

- Fäll ned det hela baksätet bakåt.
Se avsnittet om "ihopvikt läge" på
föregående sida. För att återmontera det hela
baksätet (del 1/3 och/eller 2/3) i
läge "transport av passagerare",
se avsnittet om "ihopvikt läge" på
föregående sida.

- Luta enheten cirka 45° bakåt.

- Lyft upp det hela baksätet
lodrätt
tills det ligger mot
förankringspunkterna.

- Räta upp det hela baksätet genom
att fälla det framåt och lyft sedan
upp det.

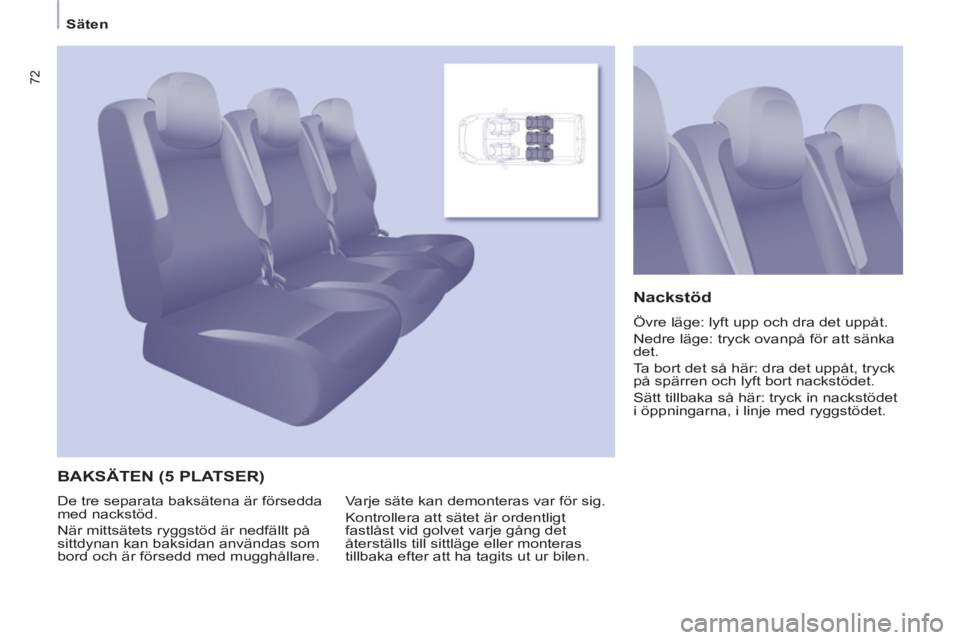

72
Säten
BAKSÄTEN (5 PLATSER)
Nackstöd

Övre läge: lyft upp och dra det uppåt.
Nedre läge: tryck ovanpå för att sänka
det.
Ta bort det så här: dra det uppåt, tryck
på spärren och lyft bort nackstödet.
Sätt tillbaka så här: tryck in nackstödet
i öppningarna, i linje med ryggstödet.
Varje säte kan demonteras var för sig.
Kontrollera att sätet är ordentligt
fastlåst vid golvet varje gång det
återställs till sittläge eller monteras
tillbaka efter att ha tagits ut ur bilen. De tre separata baksätena är försedda
med nackstöd.
När mittsätets ryggstöd är nedfällt på
sittdynan kan baksidan användas som
bord och är försedd med mugghållare.

73
ERGONOMI
OCH
KOMFORT
3


Säten



Vinkla ryggstödet



- Manövrera reglaget och ställ in
ryggstödets vinkling.



Fälla ryggstödet till bordläge



- Dra i reglaget och fäll ned
ryggstödet på sittdynan.
Placera inga hårda eller tunga föremål
på bordet. De kan bli farliga projektiler
vid häftig inbromsning eller krock.


Fälla tillbaka ryggstödet



- Lås upp ryggstödet genom att
dra i reglaget och fälla upp det till
utgångsläget.
Kontrollera att ryggstödet spärras
ordentligt när du fäller upp det.


Placera sätet i hopvikt läge



- Dra i reglaget för att fälla ryggstödet
till bordläget.

- Lyft stången bakom sätet för att
lossa fästpunkterna bak.

- Fäll hela sätet framåt till spärrläget.



Fälla tillbaka sätet



- Tryck på det röda reglaget.

- Fäll ned sätet så att fästpunkterna
bak spärras.

- Lyft upp ryggstödet genom att dra i
reglaget.
Kontrollera att sätet sitter stadigt fast.

74
Säten

Ta bort sätet



- Skjut vid behov fram framsätena
och sänk ned nackstödet.

- Placera sätet i hopvikt läge.


Användning

Efter diverse manövrer:


- ta inte bort ett nackstöd utan att
också stuva undan och fästa det
ordentligt,

- kontrollera att bilbältena fortfarande
är åtkomliga och att passagerarna
lätt kan spänna fast dem,

- passagerare skall inte sätta sig i
bilen utan att justera och spänna
fast sitt bilbälte.

Se avsnittet om "hopvikt läge" på
föregående sida.

- Tryck på den röda spaken för att
låsa upp de främre benen.

- Luta sätet cirka 45° bakåt utan att
släppa spaken.

- Släpp spaken.

- Lyft upp sätet lodrätt
tills det ligger
mot fästpunkterna.

- Räta upp sätet genom att fälla det
framåt och lyft sedan upp det.



Montera tillbaka sätet



- Luta sätet 45° framåt.

- Placera hakarna mellan de två
stängerna.

- Fäll sätet för att fi xera
fästpunkterna bak.

- Dra i reglaget för att återställa
ryggstödet till utgångsläget.

- Montera tillbaka nackstödet.
Kontrollera att fästhålen inte är
blockerade av något föremål som
hindrar att sätena spärras korrekt.

75
ERGONOMI
OCH
KOMFORT
3


Säten



Nackstöd

Sätena är försedda med nackstöd.
Högt läge: tryck in tungan och höj
nackstödet.
Lågt läge: tryck in tungan och tryck
ovanpå nackstödet för att sänka det.
Ta bort det så här: ställ nackstödet i
högt läge, lyft upp och ta bort det.
Lägg undan det inne i bilen, där det
kan sättas fast.
Sätt tillbaka det så här: för in
nackstödets ben i hålen, i rak linje med
ryggstödet.
Varje säte kan demonteras och ska
återmonteras på den plats som
indikeras på dekalen.
Sätena på rad 2 och 3 är fristående
och fl exibla.

BAKSÄTEN (7 PLATSER)

76
Säten

Yttersäte vänster sida


Typ av säten på rad 2

Typ av säten på rad 3


Mittsäte
Yttersäte höger sida


Yttersäte höger sida


Yttersäte vänster sida

77
ERGONOMI
OCH
KOMFORT
3


Säten


Vinkla ryggstödet


- Manövrera reglaget och ställ in
lutningen.


Ställ sätet i bordläge


- Sänk ned nackstödet maximalt.

- Använd reglaget för att fälla ned
ryggstödet på sittdynan.

Fälla upp ryggstödet igen


- Lås upp ryggstödet genom att dra
i reglaget och sätt tillbaka det i
utgångsläget.
Kontrollera att enheten spärras
ordentligt.

Placera sätet i hopvikt läge


- Ställ sätet i bordläge.

- Lyft stången bakom sätet för att
lossa benen från sina golvfästen.

- Tippa hela sätet framåt.



Flexibla säten på rad 2

Återställa sätet


- Tippa hela sätet bakåt.
Kontrollera följande innan du fäller
sätet:


- att ingen av passagerarna på
rad 3 har sin fot på någon av
sätets fästpunkter på golvet,

- att sätet är ordentligt fastlåst i
golvet,

- att passagerarna kommer åt
sina säkerhetsbälten.

78
Säten

Flexibla säten på rad 3


Ställ ryggstödet i bordläget


- Sänk ned nackstödet maximalt.

- Använd reglaget för att fälla ned
ryggstödet på sittdynan.


Sätt tillbaka ryggstödet på sin plats


- Lås upp ryggstödet genom att dra i
reglaget och ställ sedan tillbaka det
i utgångsläget.
Kontrollera att enheten sitter ordentligt
fast.
Återställ sätet


- Tryck på det röda reglaget.

- Fäll hela enheten bakåt.
Ställ sätet i hopvikt läge


- Ställ sätet i bordläge

- Lyft reglaget med den röda remmen
bakom sätet för att lossa benen
från sina fästen på golvet.

- Tippa hela enheten framåt.

Kontrollera:


- att sätet är ordentligt fastlåst i
golvet,

- att passagerarna kommer åt
sina säkerhetsbälten.
