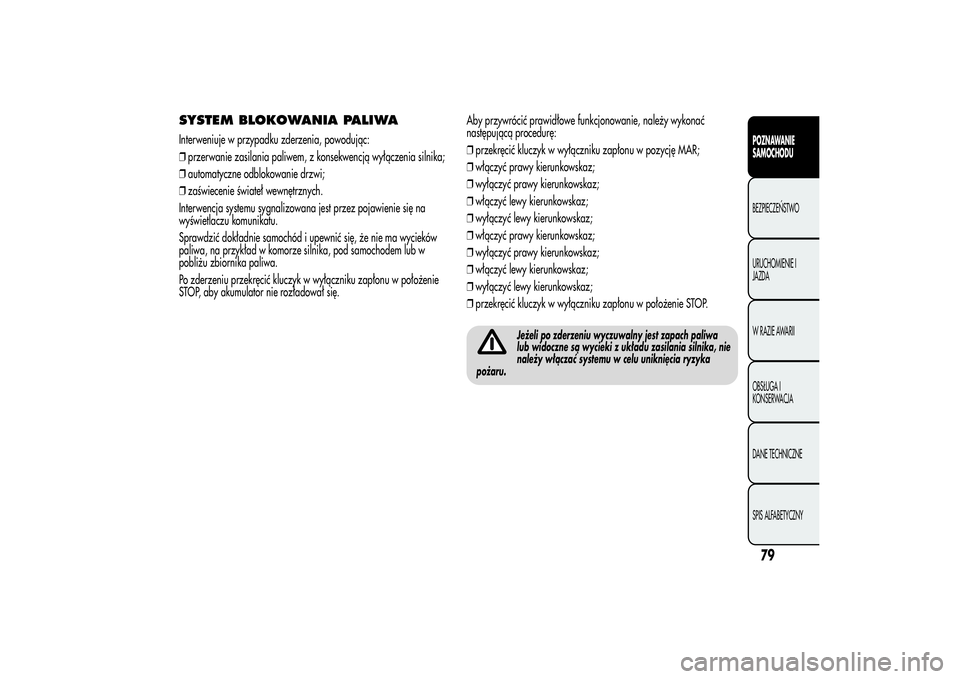

SYSTEM BLOKOWANIA PALIWAInterweniuje w przypadku zderzenia, powodując:
❒przerwanie zasilania paliwem, z konsekwencją wyłączenia silnika;
❒automatyczne odblokowanie drzwi;
❒zaświecenie świateł wewnętrznych.
Interwencja systemu sygnalizowana jest przez pojawienie się na
wyświetlaczu komunikatu.
Sprawdzić dokładnie samochód i upewnić się, że nie ma wycieków
paliwa, na przykład w komorze silnika, pod samochodem lub w
pobliżu zbiornika paliwa.
Po zderzeniu przekręcić kluczyk w wyłączniku zapłonu w położenie
STOP, aby akumulator nie rozładował się.Aby przywrócić prawidłowe funkcjonowanie, należy wykonać
następującą procedurę:
❒przekręcić kluczyk w wyłączniku zapłonu w pozycję MAR;
❒włączyć prawy kierunkowskaz;
❒wyłączyć prawy kierunkowskaz;
❒włączyć lewy kierunkowskaz;
❒wyłączyć lewy kierunkowskaz;
❒włączyć prawy kierunkowskaz;
❒wyłączyć prawy kierunkowskaz;
❒włączyć lewy kierunkowskaz;
❒wyłączyć lewy kierunkowskaz;
❒przekręcić kluczyk w wyłączniku zapłonu w położenie STOP.
Jeżeli po zderzeniu wyczuwalny jest zapach paliwa
lub widoczne są wycieki z układu zasilania silnika, nie
należy włączać systemu w celu uniknięcia ryzyka
pożaru.
79POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

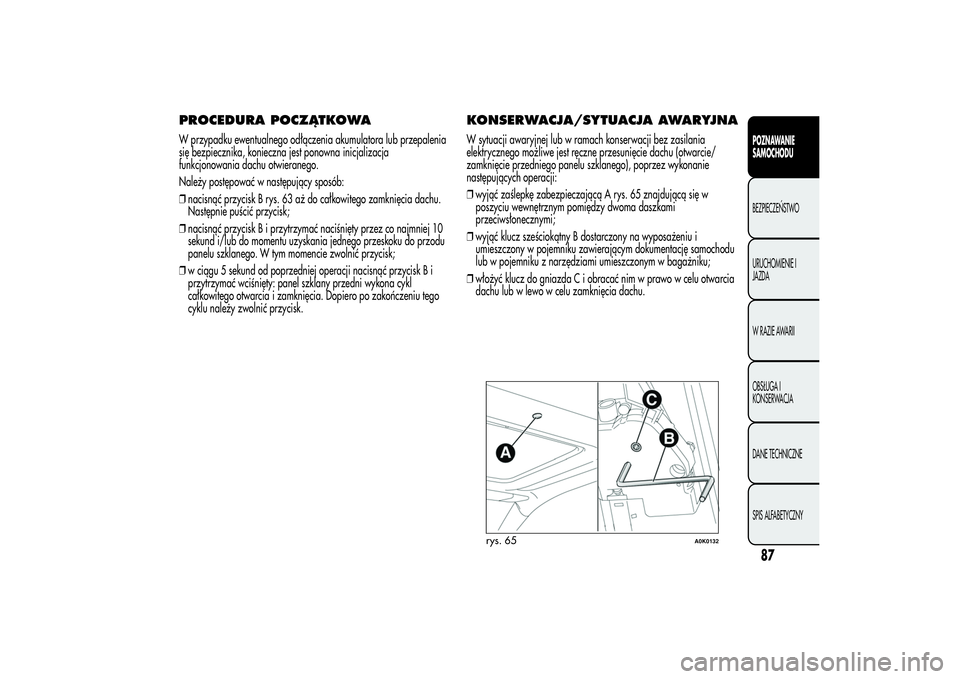

PROCEDURA POCZĄTKOWAW przypadku ewentualnego odłączenia akumulatora lub przepalenia
się bezpiecznika, konieczna jest ponowna inicjalizacja
funkcjonowania dachu otwieranego.
Należy postępować w następujący sposób:
❒nacisnąć przycisk B rys. 63 aż do całkowitego zamknięcia dachu.
Następnie puścić przycisk;
❒nacisnąć przycisk B i przytrzymać naciśnięty przez co najmniej 10
sekund i/lub do momentu uzyskania jednego przeskoku do przodu
panelu szklanego. W tym momencie zwolnić przycisk;
❒w ciągu 5 sekund od poprzedniej operacji nacisnąć przycisk B i
przytrzymać wciśnięty: panel szklany przedni wykona cykl
całkowitego otwarcia i zamknięcia. Dopiero po zakończeniu tego
cyklu należy zwolnić przycisk.
KONSERWACJA/SYTUACJA AWARYJNAW sytuacji awaryjnej lub w ramach konserwacji bez zasilania
elektrycznego możliwe jest ręczne przesunięcie dachu (otwarcie/
zamknięcie przedniego panelu szklanego), poprzez wykonanie
następujących operacji:
❒wyjąć zaślepkę zabezpieczającą A rys. 65 znajdującą się w
poszyciu wewnętrznym pomiędzy dwoma daszkami
przeciwsłonecznymi;
❒wyjąć klucz sześciokątny B dostarczony na wyposażeniu i
umieszczony w pojemniku zawierającym dokumentację samochodu
lub w pojemniku z narzędziami umieszczonym w bagażniku;
❒włożyć klucz do gniazda C i obracać nim w prawo w celu otwarcia
dachu lub w lewo w celu zamknięcia dachu.
rys. 65
A0K0132
87POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

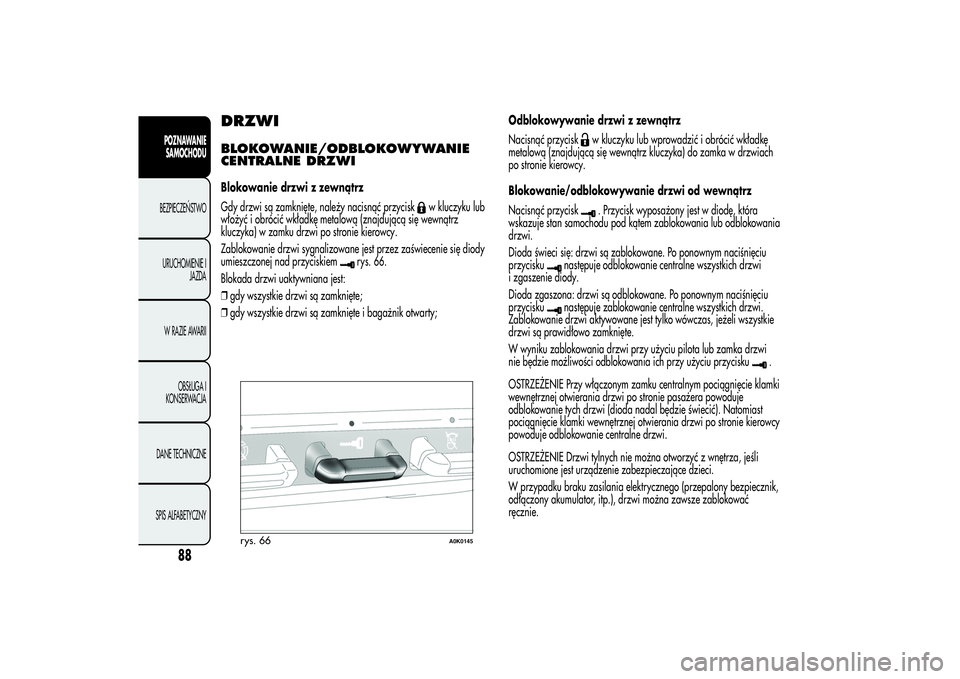

DRZWIBLOKOWANIE/ODBLOKOWYWANIE
CENTRALNE DRZWIBlokowanie drzwi z zewnątrz
Gdy drzwi są zamknięte, należy nacisnąć przycisk
w kluczyku lub
włożyć i obrócić wkładkę metalową (znajdującą się wewnątrz
kluczyka) w zamku drzwi po stronie kierowcy.
Zablokowanie drzwi sygnalizowane jest przez zaświecenie się diody
umieszczonej nad przyciskiem
rys. 66.
Blokada drzwi uaktywniana jest:
❒gdy wszystkie drzwi są zamknięte;
❒gdy wszystkie drzwi są zamknięte i bagażnik otwarty;Odblokowywanie drzwi z zewnątrz
Nacisnąć przycisk
w kluczyku lub wprowadzić i obrócić wkładkę
metalową (znajdującą się wewnątrz kluczyka) do zamka w drzwiach
po stronie kierowcy.
Blokowanie/odblokowywanie drzwi od wewnątrz
Nacisnąć przycisk. Przycisk wyposażony jest w diodę, która
wskazuje stan samochodu pod kątem zablokowania lub odblokowania
drzwi.
Dioda świeci się: drzwi są zablokowane. Po ponownym naciśnięciu
przycisku
następuje odblokowanie centralne wszystkich drzwi
i zgaszenie diody.
Dioda zgaszona: drzwi są odblokowane. Po ponownym naciśnięciu
przyciskunastępuje zablokowanie centralne wszystkich drzwi.
Zablokowanie drzwi aktywowane jest tylko wówczas, jeżeli wszystkie
drzwi są prawidłowo zamknięte.
W wyniku zablokowania drzwi przy użyciu pilota lub zamka drzwi
nie będzie możliwości odblokowania ich przy użyciu przycisku
.
OSTRZEŻENIE Przy włączonym zamku centralnym pociągnięcie klamki
wewnętrznej otwierania drzwi po stronie pasażera powoduje
odblokowanie tych drzwi (dioda nadal będzie świecić). Natomiast
pociągnięcie klamki wewnętrznej otwierania drzwi po stronie kierowcy
powoduje odblokowanie centralne drzwi.
OSTRZEŻENIE Drzwi tylnych nie można otworzyć z wnętrza, jeśli
uruchomione jest urządzenie zabezpieczające dzieci.
W przypadku braku zasilania elektrycznego (przepalony bezpiecznik,
odłączony akumulator, itp.), drzwi można zawsze zablokować
ręcznie.
rys. 66
A0K0145
88
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

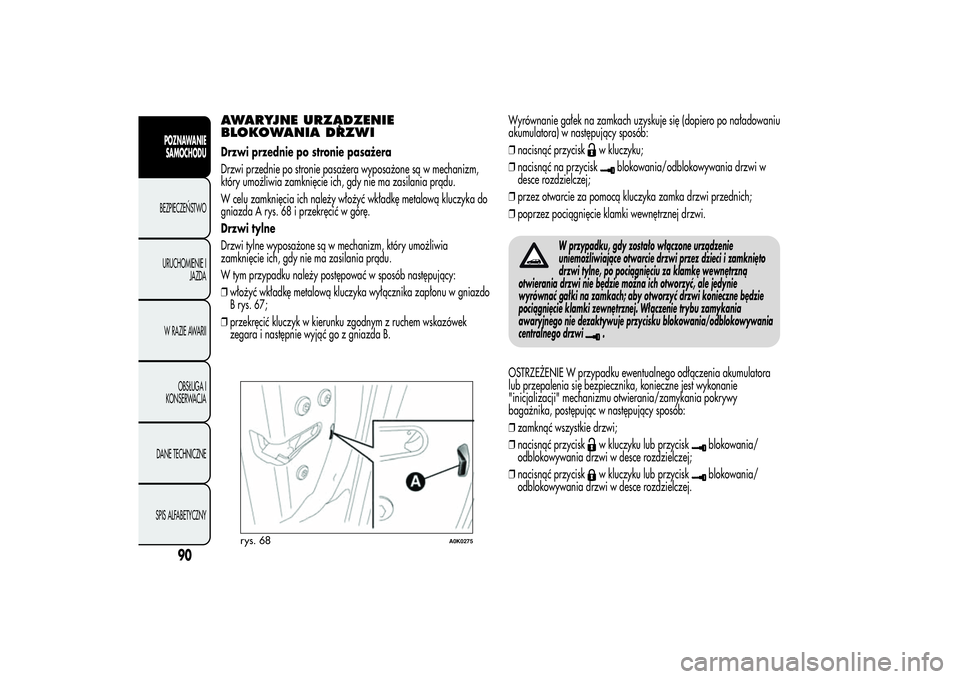

AWARYJNE URZĄDZENIE
BLOKOWANIA DRZWIDrzwi przednie po stronie pasażera
Drzwi przednie po stronie pasażera wyposażone są w mechanizm,
który umożliwia zamknięcie ich, gdy nie ma zasilania prądu.
W celu zamknięcia ich należy włożyć wkładkę metalową kluczyka do
gniazda A rys. 68 i przekręcić w górę.
Drzwi tylne
Drzwi tylne wyposażone są w mechanizm, który umożliwia
zamknięcie ich, gdy nie ma zasilania prądu.
W tym przypadku należy postępować w sposób następujący:
❒włożyć wkładkę metalową kluczyka wyłącznika zapłonu w gniazdo
B rys. 67;
❒przekręcić kluczyk w kierunku zgodnym z ruchem wskazówek
zegara i następnie wyjąć go z gniazda B.Wyrównanie gałek na zamkach uzyskuje się (dopiero po naładowaniu
akumulatora) w następujący sposób:
❒nacisnąć przycisk
w kluczyku;
❒nacisnąć na przycisk
blokowania/odblokowywania drzwi w
desce rozdzielczej;
❒przez otwarcie za pomocą kluczyka zamka drzwi przednich;
❒poprzez pociągnięcie klamki wewnętrznej drzwi.
W przypadku, gdy zostało włączone urządzenie
uniemożliwiające otwarcie drzwi przez dzieci i zamknięto
drzwi tylne, po pociągnięciu za klamkę wewnętrzną
otwierania drzwi nie będzie można ich otworzyć, ale jedynie
wyrównać gałki na zamkach; aby otworzyć drzwi konieczne będzie
pociągnięcie klamki zewnętrznej. Włączenie trybu zamykania
awaryjnego nie dezaktywuje przycisku blokowania/odblokowywania
centralnego drzwi
.
OSTRZEŻENIE W przypadku ewentualnego odłączenia akumulatora
lub przepalenia się bezpiecznika, konieczne jest wykonanie
"inicjalizacji" mechanizmu otwierania/zamykania pokrywy
bagażnika, postępując w następujący sposób:
❒zamknąć wszystkie drzwi;
❒nacisnąć przycisk
w kluczyku lub przycisk
blokowania/
odblokowywania drzwi w desce rozdzielczej;
❒nacisnąć przycisk
w kluczyku lub przycisk
blokowania/
odblokowywania drzwi w desce rozdzielczej.
rys. 68
A0K0275
90
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

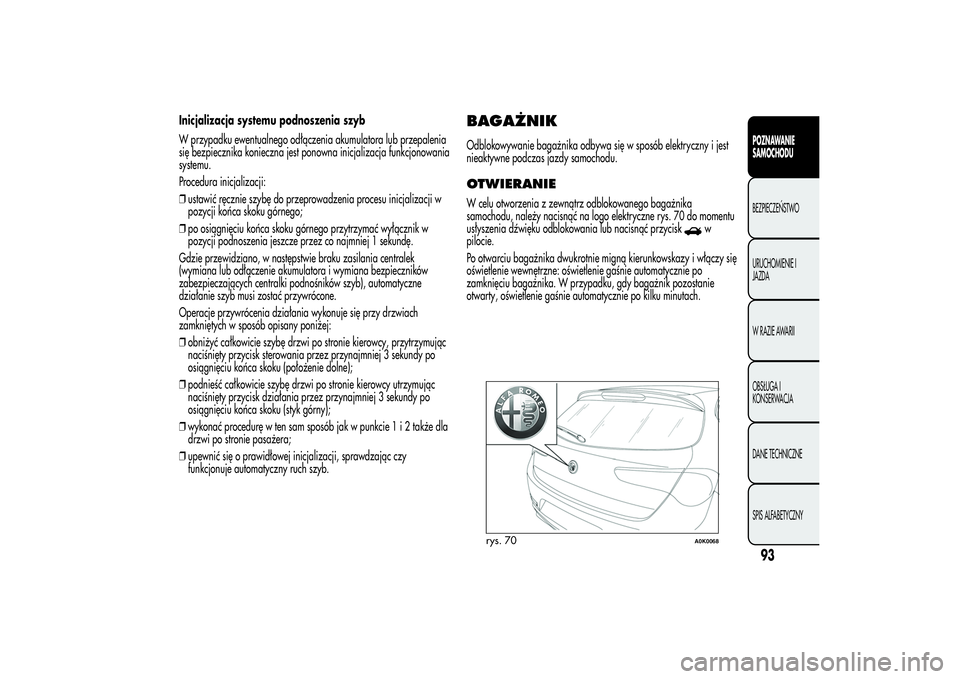

Inicjalizacja systemu podnoszenia szyb
W przypadku ewentualnego odłączenia akumulatora lub przepalenia
się bezpiecznika konieczna jest ponowna inicjalizacja funkcjonowania
systemu.
Procedura inicjalizacji:
❒ustawić ręcznie szybę do przeprowadzenia procesu inicjalizacji w
pozycji końca skoku górnego;
❒po osiągnięciu końca skoku górnego przytrzymać wyłącznik w
pozycji podnoszenia jeszcze przez co najmniej 1 sekundę.
Gdzie przewidziano, w następstwie braku zasilania centralek
(wymiana lub odłączenie akumulatora i wymiana bezpieczników
zabezpieczających centralki podnośników szyb), automatyczne
działanie szyb musi zostać przywrócone.
Operacje przywrócenia działania wykonuje się przy drzwiach
zamkniętych w sposób opisany poniżej:
❒obniżyć całkowicie szybę drzwi po stronie kierowcy, przytrzymując
naciśnięty przycisk sterowania przez przynajmniej 3 sekundy po
osiągnięciu końca skoku (położenie dolne);
❒podnieść całkowicie szybę drzwi po stronie kierowcy utrzymując
naciśnięty przycisk działania przez przynajmniej 3 sekundy po
osiągnięciu końca skoku (styk górny);
❒wykonać procedurę w ten sam sposób jak w punkcie1i2także dla
drzwi po stronie pasażera;
❒upewnić się o prawidłowej inicjalizacji, sprawdzając czy
funkcjonuje automatyczny ruch szyb.
BAGAŻNIKOdblokowywanie bagażnika odbywa się w sposób elektryczny i jest
nieaktywne podczas jazdy samochodu.OTWIERANIEW celu otworzenia z zewnątrz odblokowanego bagażnika
samochodu, należy nacisnąć na logo elektryczne rys. 70 do momentu
usłyszenia dźwięku odblokowania lub nacisnąć przycisk
w
pilocie.
Po otwarciu bagażnika dwukrotnie migną kierunkowskazy i włączy się
oświetlenie wewnętrzne: oświetlenie gaśnie automatycznie po
zamknięciu bagażnika. W przypadku, gdy bagażnik pozostanie
otwarty, oświetlenie gaśnie automatycznie po kilku minutach.
rys. 70
A0K0068
93POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

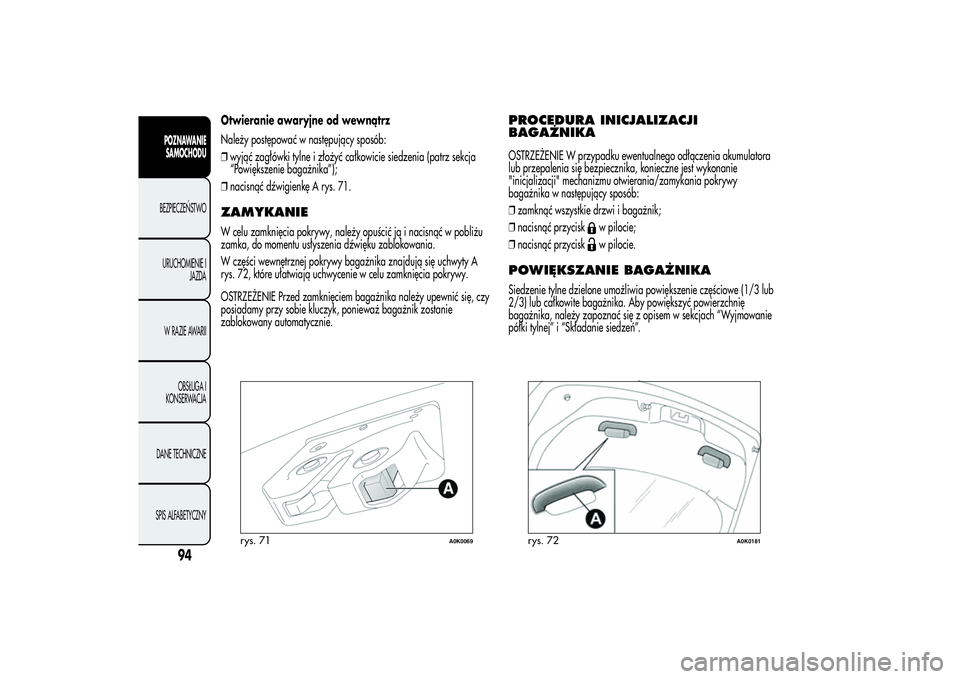

Otwieranie awaryjne od wewnątrz
Należy postępować w następujący sposób:
❒wyjąć zagłówki tylne i złożyć całkowicie siedzenia (patrz sekcja
“Powiększenie bagażnika”);
❒nacisnąć dźwigienkę A rys. 71.ZAMYKANIEW celu zamknięcia pokrywy, należy opuścić ją i nacisnąć w pobliżu
zamka, do momentu usłyszenia dźwięku zablokowania.
W części wewnętrznej pokrywy bagażnika znajdują się uchwyty A
rys. 72, które ułatwiają uchwycenie w celu zamknięcia pokrywy.
OSTRZEŻENIE Przed zamknięciem bagażnika należy upewnić się, czy
posiadamy przy sobie kluczyk, ponieważ bagażnik zostanie
zablokowany automatycznie.
PROCEDURA INICJALIZACJI
BAGAŻNIKAOSTRZEŻENIE W przypadku ewentualnego odłączenia akumulatora
lub przepalenia się bezpiecznika, konieczne jest wykonanie
"inicjalizacji" mechanizmu otwierania/zamykania pokrywy
bagażnika w następujący sposób:
❒zamknąć wszystkie drzwi i bagażnik;
❒nacisnąć przycisk
w pilocie;
❒nacisnąć przyciskw pilocie.
POWIĘKSZANIE BAGAŻNIKASiedzenie tylne dzielone umożliwia powiększenie częściowe (1/3 lub
2/3) lub całkowite bagażnika. Aby powiększyć powierzchnię
bagażnika, należy zapoznać się z opisem w sekcjach “Wyjmowanie
półki tylnej” i “Składanie siedzeń”.
rys. 71
A0K0069
rys. 72
A0K0181
94
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

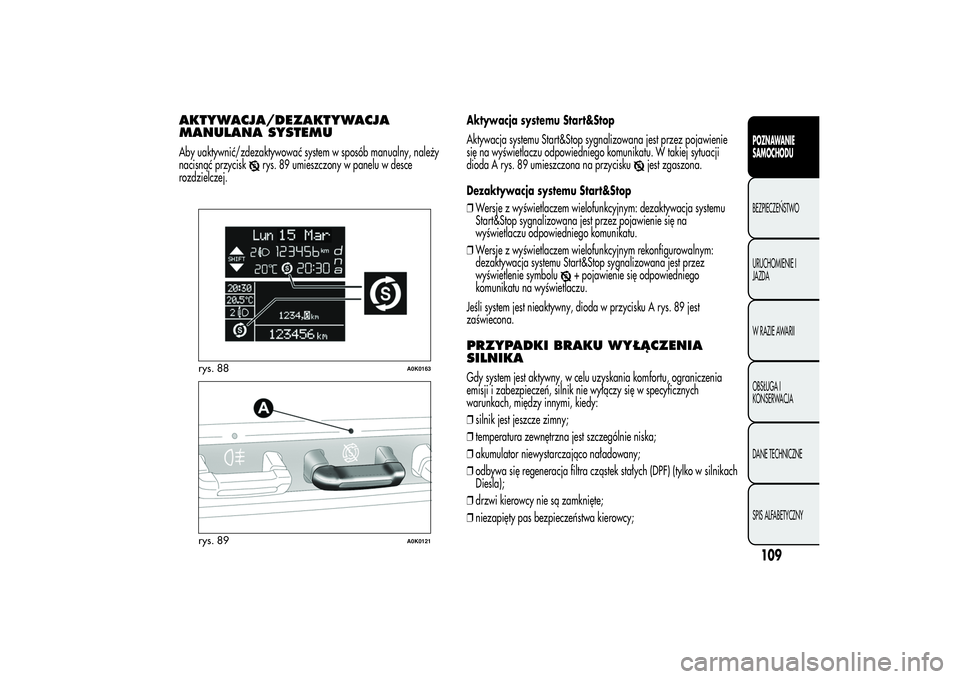

AKTYWACJA/DEZAKTYWACJA
MANULANA SYSTEMUAby uaktywnić/zdezaktywować system w sposób manualny, należy
nacisnąć przycisk
rys. 89 umieszczony w panelu w desce
rozdzielczej.Aktywacja systemu Start&Stop
Aktywacja systemu Start&Stop sygnalizowana jest przez pojawienie
się na wyświetlaczu odpowiedniego komunikatu. W takiej sytuacji
dioda A rys. 89 umieszczona na przycisku
jest zgaszona.
Dezaktywacja systemu Start&Stop
❒Wersje z wyświetlaczem wielofunkcyjnym: dezaktywacja systemu
Start&Stop sygnalizowana jest przez pojawienie się na
wyświetlaczu odpowiedniego komunikatu.
❒Wersje z wyświetlaczem wielofunkcyjnym rekonfigurowalnym:
dezaktywacja systemu Start&Stop sygnalizowana jest przez
wyświetlenie symbolu
+ pojawienie się odpowiedniego
komunikatu na wyświetlaczu.
Jeśli system jest nieaktywny, dioda w przycisku A rys. 89 jest
zaświecona.
PRZYPADKI BRAKU WYŁĄCZENIA
SILNIKAGdy system jest aktywny, w celu uzyskania komfortu, ograniczenia
emisji i zabezpieczeń, silnik nie wyłączy się w specyficznych
warunkach, między innymi, kiedy:
❒silnik jest jeszcze zimny;
❒temperatura zewnętrzna jest szczególnie niska;
❒akumulator niewystarczająco naładowany;
❒odbywa się regeneracja filtra cząstek stałych (DPF) (tylko w silnikach
Diesla);
❒drzwi kierowcy nie są zamknięte;
❒niezapięty pas bezpieczeństwa kierowcy;
rys. 88
A0K0163
rys. 89
A0K0121
109POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

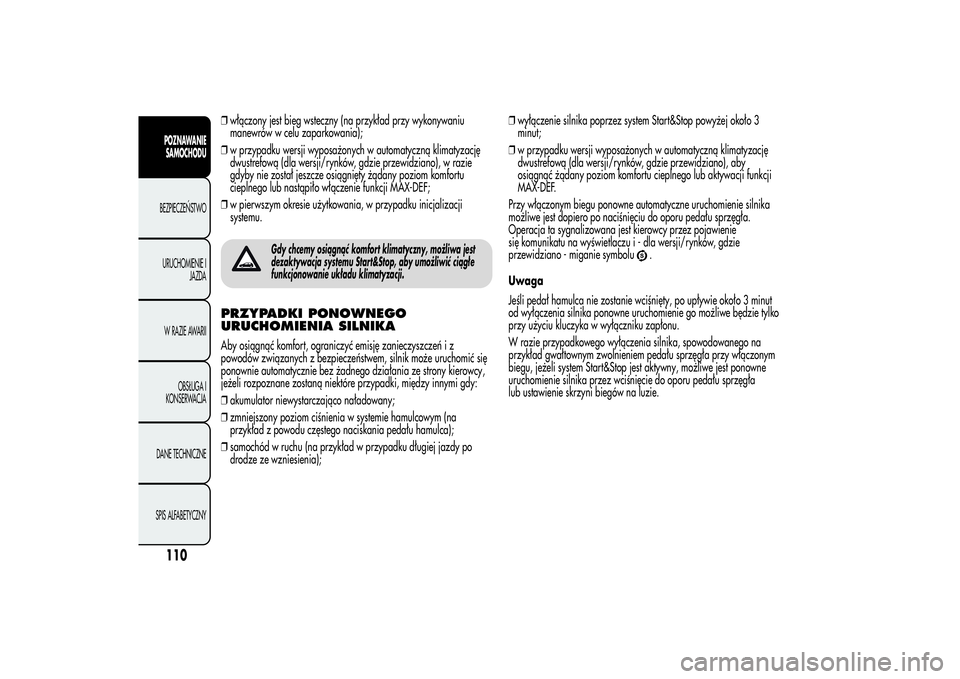

❒włączony jest bieg wsteczny (na przykład przy wykonywaniu
manewrów w celu zaparkowania);
❒w przypadku wersji wyposażonych w automatyczną klimatyzację
dwustrefową (dla wersji/rynków, gdzie przewidziano), w razie
gdyby nie został jeszcze osiągnięty żądany poziom komfortu
cieplnego lub nastąpiło włączenie funkcji MAX-DEF;
❒w pierwszym okresie użytkowania, w przypadku inicjalizacji
systemu.
Gdy chcemy osiągnąć komfort klimatyczny, możliwa jest
dezaktywacja systemu Start&Stop, aby umożliwić ciągłe
funkcjonowanie układu klimatyzacji.
PRZYPADKI PONOWNEGO
URUCHOMIENIA SILNIKAAby osiągnąć komfort, ograniczyć emisję zanieczyszczeń i z
powodów związanych z bezpieczeństwem, silnik może uruchomić się
ponownie automatycznie bez żadnego działania ze strony kierowcy,
jeżeli rozpoznane zostaną niektóre przypadki, między innymi gdy:
❒akumulator niewystarczająco naładowany;
❒zmniejszony poziom ciśnienia w systemie hamulcowym (na
przykład z powodu częstego naciskania pedału hamulca);
❒samochód w ruchu (na przykład w przypadku długiej jazdy po
drodze ze wzniesienia);❒wyłączenie silnika poprzez system Start&Stop powyżej około 3
minut;
❒w przypadku wersji wyposażonych w automatyczną klimatyzację
dwustrefową (dla wersji/rynków, gdzie przewidziano), aby
osiągnąć żądany poziom komfortu cieplnego lub aktywacji funkcji
MAX-DEF.
Przy włączonym biegu ponowne automatyczne uruchomienie silnika
możliwe jest dopiero po naciśnięciu do oporu pedału sprzęgła.
Operacja ta sygnalizowana jest kierowcy przez pojawienie
się komunikatu na wyświetlaczu i - dla wersji/rynków, gdzie
przewidziano - miganie symbolu
.
Uwaga
Jeśli pedał hamulca nie zostanie wciśnięty, po upływie około 3 minut
od wyłączenia silnika ponowne uruchomienie go możliwe będzie tylko
przy użyciu kluczyka w wyłączniku zapłonu.
W razie przypadkowego wyłączenia silnika, spowodowanego na
przykład gwałtownym zwolnieniem pedału sprzęgła przy włączonym
biegu, jeżeli system Start&Stop jest aktywny, możliwe jest ponowne
uruchomienie silnika przez wciśnięcie do oporu pedału sprzęgła
lub ustawienie skrzyni biegów na luzie.
110POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
