2013 Alfa Romeo Giulietta akumulator

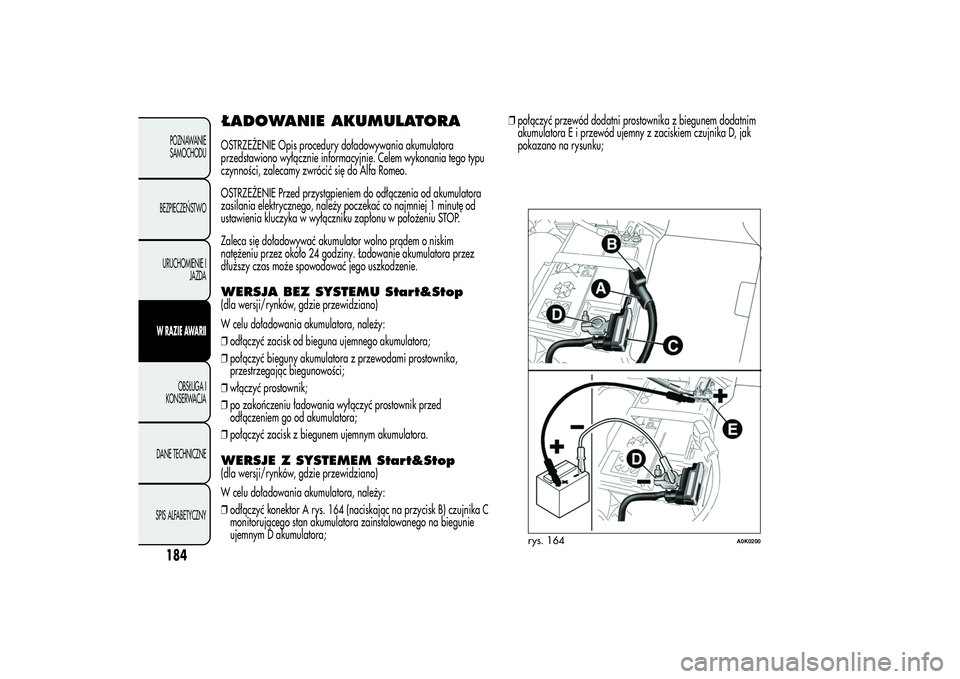

ŁADOWANIE AKUMULATORAOSTRZEŻENIE Opis procedury doładowywania akumulatora
przedstawiono wyłącznie informacyjnie. Celem wykonania tego typu
czynności, zalecamy zwrócić się do Alfa Romeo.
OSTRZEŻENIE Przed przystąpieniem do odłączenia od akumulatora
zasilania elektrycznego, należy poczekać co najmniej 1 minutę od
ustawienia kluczyka w wyłączniku zapłonu w położeniu STOP.
Zaleca się doładowywać akumulator wolno prądem o niskim
natężeniu przez około 24 godziny. Ładowanie akumulatora przez
dłuższy czas może spowodować jego uszkodzenie.WERSJA BEZ SYSTEMU Start&Stop(dla wersji/rynków, gdzie przewidziano)
W celu doładowania akumulatora, należy:
❒odłączyć zacisk od bieguna ujemnego akumulatora;
❒połączyć bieguny akumulatora z przewodami prostownika,
przestrzegając biegunowości;
❒włączyć prostownik;
❒po zakończeniu ładowania wyłączyć prostownik przed
odłączeniem go od akumulatora;
❒połączyć zacisk z biegunem ujemnym akumulatora.WERSJE Z SYSTEMEM Start&Stop(dla wersji/rynków, gdzie przewidziano)
W celu doładowania akumulatora, należy:
❒odłączyć konektor A rys. 164 (naciskając na przycisk B) czujnika C
monitorującego stan akumulatora zainstalowanego na biegunie
ujemnym D akumulatora;❒połączyć przewód dodatni prostownika z biegunem dodatnim
akumulatora E i przewód ujemny z zaciskiem czujnika D, jak
pokazano na rysunku;
rys. 164
A0K0200
184POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

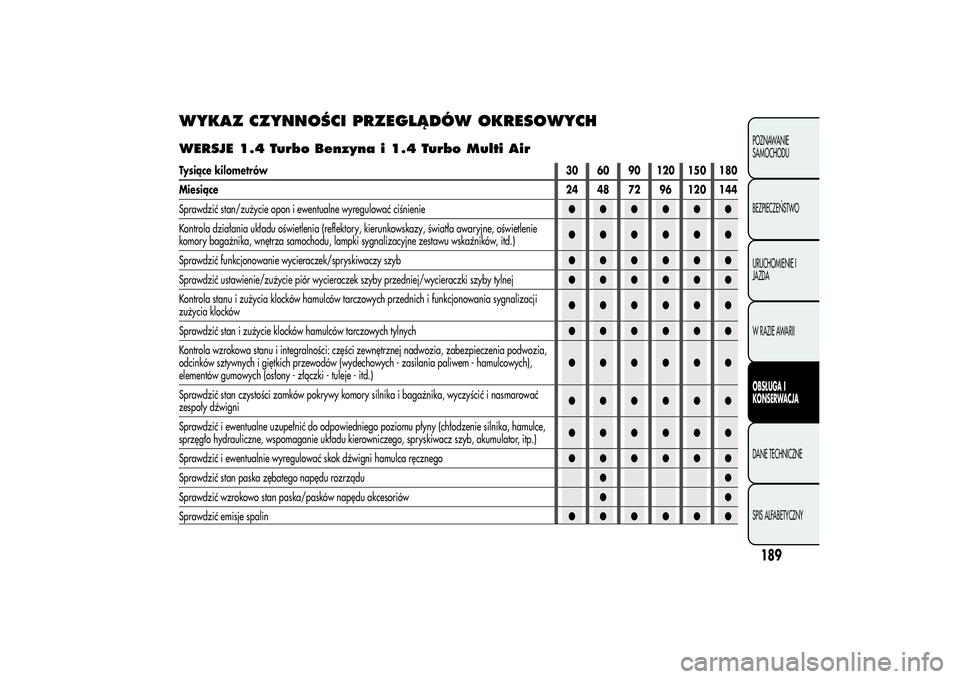

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCHWERSJE 1.4 Turbo Benzyna i 1.4 Turbo Multi AirTysiące kilometrów30 60 90 120 150 180
Miesiące24 48 72 96 120 144
Sprawdzić stan/zużycie opon i ewentualne wyregulować ciśnienie●●●●●●
Kontrola działania układu oświetlenia (reflektory, kierunkowskazy, światła awaryjne, oświetlenie
komory bagażnika, wnętrza samochodu, lampki sygnalizacyjne zestawu wskaźników, itd.)●●●●●●
Sprawdzić funkcjonowanie wycieraczek/spryskiwaczy szyb●●●●●●
Sprawdzić ustawienie/zużycie piór wycieraczek szyby przedniej/wycieraczki szyby tylnej●●●●●●
Kontrola stanu i zużycia klocków hamulców tarczowych przednich i funkcjonowania sygnalizacji
zużycia klocków●●●●●●
Sprawdzić stan i zużycie klocków hamulców tarczowych tylnych●●●●●●
Kontrola wzrokowa stanu i integralności: części zewnętrznej nadwozia, zabezpieczenia podwozia,
odcinków sztywnych i giętkich przewodów (wydechowych - zasilania paliwem - hamulcowych),
elementów gumowych (osłony - złączki - tuleje - itd.)●●●●●●
Sprawdzić stan czystości zamków pokrywy komory silnika i bagażnika, wyczyścić i nasmarować
zespoły dźwigni●●●●●●
Sprawdzić i ewentualne uzupełnić do odpowiedniego poziomu płyny (chłodzenie silnika, hamulce,
sprzęgło hydrauliczne, wspomaganie układu kierowniczego, spryskiwacz szyb, akumulator, itp.)●●●●●●
Sprawdzić i ewentualnie wyregulować skok dźwigni hamulca ręcznego●●●●●●
Sprawdzić stan paska zębatego napędu rozrządu●●
Sprawdzić wzrokowo stan paska/pasków napędu akcesoriów●●
Sprawdzić emisje spalin●●●●●●
189POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJADANE TECHNICZNE
SPIS ALFABETYCZNY

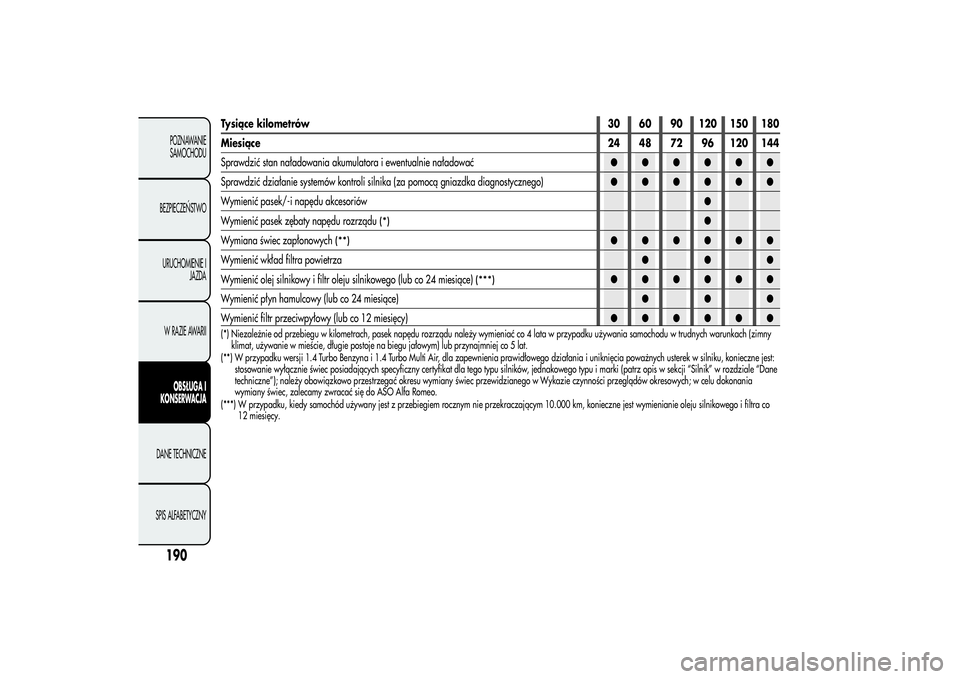

Tysiące kilometrów30 60 90 120 150 180
Miesiące24 48 72 96 120 144
Sprawdzić stan naładowania akumulatora i ewentualnie naładować●●●●●●
Sprawdzić działanie systemów kontroli silnika (za pomocą gniazdka diagnostycznego)●●●●●●
Wymienić pasek/-i napędu akcesoriów●
Wymienić pasek zębaty napędu rozrządu
(*)
●
Wymiana świec zapłonowych
(**)
●●●●●●
Wymienić wkład filtra powietrza●●●
Wymienić olej silnikowy i filtr oleju silnikowego (lub co 24 miesiące)
(***)
●●●●●●
Wymienić płyn hamulcowy (lub co 24 miesiące)●●●
Wymienić filtr przeciwpyłowy (lub co 12 miesięcy)●●●●●●
(*) Niezależnie od przebiegu w kilometrach, pasek napędu rozrządu należy wymieniać co 4 lata w przypadku używania samochodu w trudnych warunkach (zimny
klimat, używanie w mieście, długie postoje na biegu jałowym) lub przynajmniej co 5 lat.
(**) W przypadku wersji 1.4 Turbo Benzyna i 1.4 Turbo Multi Air, dla zapewnienia prawidłowego działania i uniknięcia poważnych usterek w silniku, konieczne jest:
stosowanie wyłącznie świec posiadających specyficzny certyfikat dla tego typu silników, jednakowego typu i marki (patrz opis w sekcji “Silnik” w rozdziale “Dane
techniczne”); należy obowiązkowo przestrzegać okresu wymiany świec przewidzianego w Wykazie czynności przeglądów okresowych; w celu dokonania
wymiany świec, zalecamy zwracać się do ASO Alfa Romeo.
(***) W przypadku, kiedy samochód używany jest z przebiegiem rocznym nie przekraczającym 10.000 km, konieczne jest wymienianie oleju silnikowego ifiltra co
12 miesięcy.
190POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

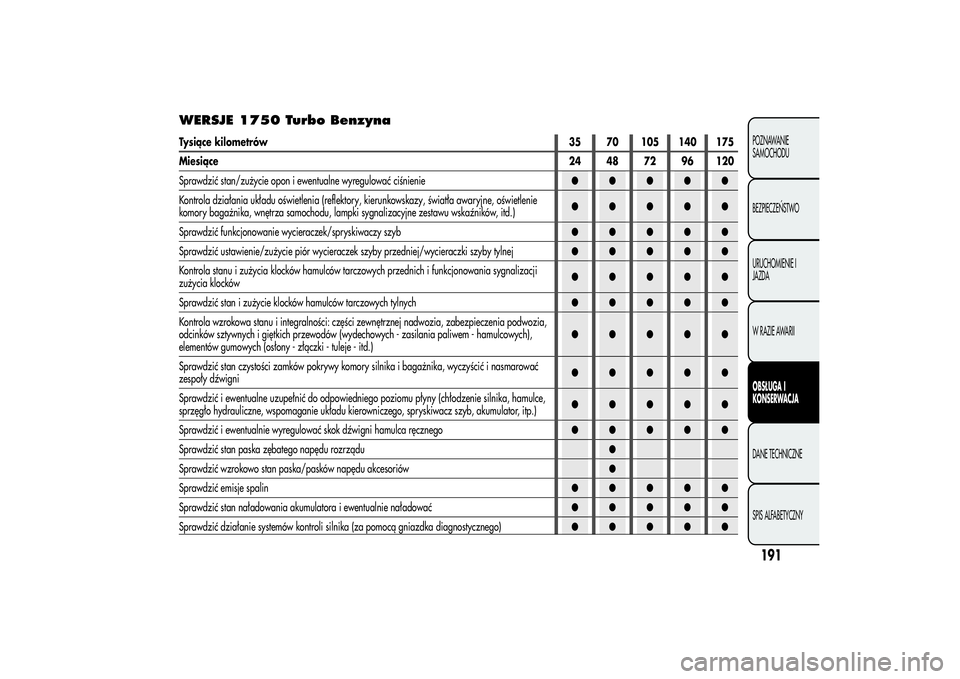

WERSJE 1750 Turbo BenzynaTysiące kilometrów35 70 105 140 175
Miesiące24 48 72 96 120
Sprawdzić stan/zużycie opon i ewentualne wyregulować ciśnienie●●●●●
Kontrola działania układu oświetlenia (reflektory, kierunkowskazy, światła awaryjne, oświetlenie
komory bagażnika, wnętrza samochodu, lampki sygnalizacyjne zestawu wskaźników, itd.)●●●●●
Sprawdzić funkcjonowanie wycieraczek/spryskiwaczy szyb●●●●●
Sprawdzić ustawienie/zużycie piór wycieraczek szyby przedniej/wycieraczki szyby tylnej●●●●●
Kontrola stanu i zużycia klocków hamulców tarczowych przednich i funkcjonowania sygnalizacji
zużycia klocków●●●●●
Sprawdzić stan i zużycie klocków hamulców tarczowych tylnych●●●●●
Kontrola wzrokowa stanu i integralności: części zewnętrznej nadwozia, zabezpieczenia podwozia,
odcinków sztywnych i giętkich przewodów (wydechowych - zasilania paliwem - hamulcowych),
elementów gumowych (osłony - złączki - tuleje - itd.)●●●●●
Sprawdzić stan czystości zamków pokrywy komory silnika i bagażnika, wyczyścić i nasmarować
zespoły dźwigni●●●●●
Sprawdzić i ewentualne uzupełnić do odpowiedniego poziomu płyny (chłodzenie silnika, hamulce,
sprzęgło hydrauliczne, wspomaganie układu kierowniczego, spryskiwacz szyb, akumulator, itp.)●●●●●
Sprawdzić i ewentualnie wyregulować skok dźwigni hamulca ręcznego●●●●●
Sprawdzić stan paska zębatego napędu rozrządu●
Sprawdzić wzrokowo stan paska/pasków napędu akcesoriów●
Sprawdzić emisje spalin●●●●●
Sprawdzić stan naładowania akumulatora i ewentualnie naładować●●●●●
Sprawdzić działanie systemów kontroli silnika (za pomocą gniazdka diagnostycznego)●●●●●
191POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJADANE TECHNICZNE
SPIS ALFABETYCZNY

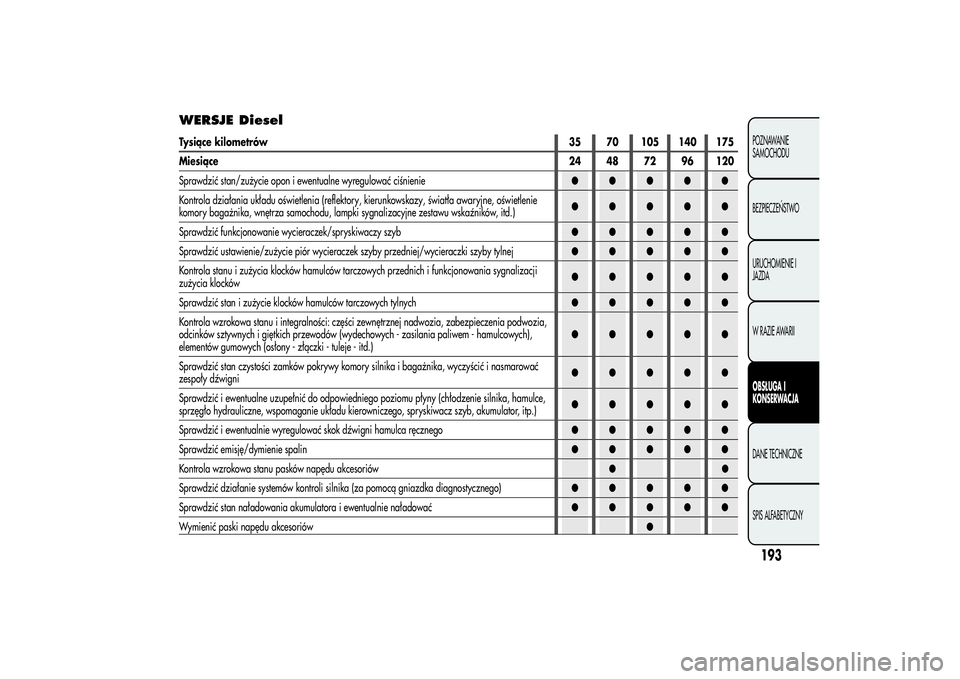

WERSJE DieselTysiące kilometrów35 70 105 140 175
Miesiące24 48 72 96 120
Sprawdzić stan/zużycie opon i ewentualne wyregulować ciśnienie●●●●●
Kontrola działania układu oświetlenia (reflektory, kierunkowskazy, światła awaryjne, oświetlenie
komory bagażnika, wnętrza samochodu, lampki sygnalizacyjne zestawu wskaźników, itd.)●●●●●
Sprawdzić funkcjonowanie wycieraczek/spryskiwaczy szyb●●●●●
Sprawdzić ustawienie/zużycie piór wycieraczek szyby przedniej/wycieraczki szyby tylnej●●●●●
Kontrola stanu i zużycia klocków hamulców tarczowych przednich i funkcjonowania sygnalizacji
zużycia klocków●●●●●
Sprawdzić stan i zużycie klocków hamulców tarczowych tylnych●●●●●
Kontrola wzrokowa stanu i integralności: części zewnętrznej nadwozia, zabezpieczenia podwozia,
odcinków sztywnych i giętkich przewodów (wydechowych - zasilania paliwem - hamulcowych),
elementów gumowych (osłony - złączki - tuleje - itd.)●●●●●
Sprawdzić stan czystości zamków pokrywy komory silnika i bagażnika, wyczyścić i nasmarować
zespoły dźwigni●●●●●
Sprawdzić i ewentualne uzupełnić do odpowiedniego poziomu płyny (chłodzenie silnika, hamulce,
sprzęgło hydrauliczne, wspomaganie układu kierowniczego, spryskiwacz szyb, akumulator, itp.)●●●●●
Sprawdzić i ewentualnie wyregulować skok dźwigni hamulca ręcznego●●●●●
Sprawdzić emisję/dymienie spalin●●●●●
Kontrola wzrokowa stanu pasków napędu akcesoriów●●
Sprawdzić działanie systemów kontroli silnika (za pomocą gniazdka diagnostycznego)●●●●●
Sprawdzić stan naładowania akumulatora i ewentualnie naładować●●●●●
Wymienić paski napędu akcesoriów●
193POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJADANE TECHNICZNE
SPIS ALFABETYCZNY

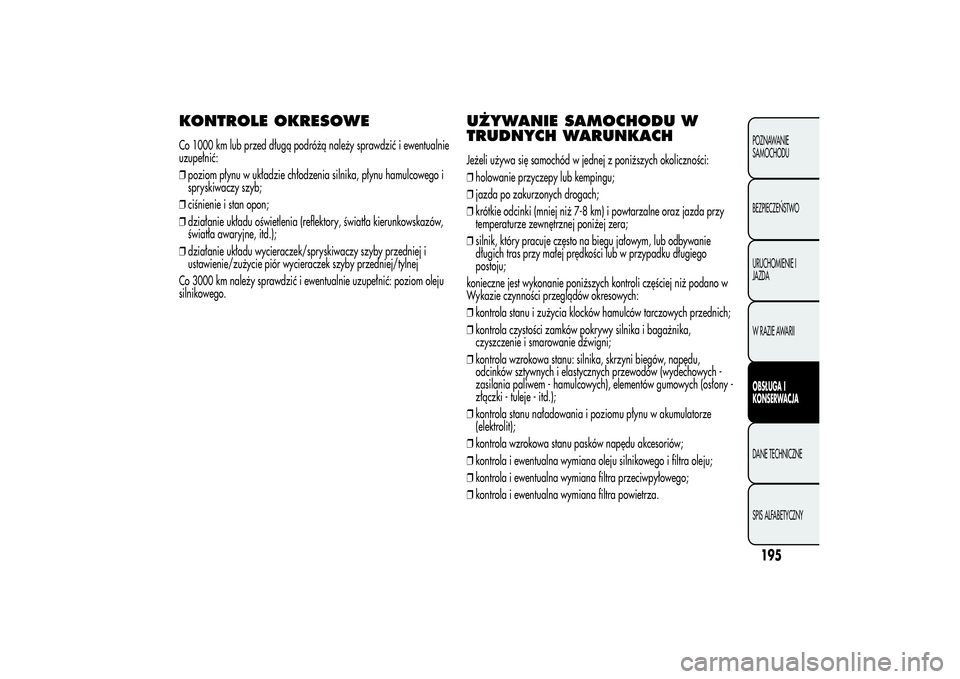

KONTROLE OKRESOWECo 1000 km lub przed długą podróżą należy sprawdzić i ewentualnie
uzupełnić:
❒poziom płynu w układzie chłodzenia silnika, płynu hamulcowego i
spryskiwaczy szyb;
❒ciśnienie i stan opon;
❒działanie układu oświetlenia (reflektory, światła kierunkowskazów,
światła awaryjne, itd.);
❒działanie układu wycieraczek/spryskiwaczy szyby przedniej i
ustawienie/zużycie piór wycieraczek szyby przedniej/tylnej
Co 3000 km należy sprawdzić i ewentualnie uzupełnić: poziom oleju
silnikowego.
UŻYWANIE SAMOCHODU W
TRUDNYCH WARUNKACHJeżeli używa się samochód w jednej z poniższych okoliczności:
❒holowanie przyczepy lub kempingu;
❒jazda po zakurzonych drogach;
❒krótkie odcinki (mniej niż 7-8 km) i powtarzalne oraz jazda przy
temperaturze zewnętrznej poniżej zera;
❒silnik, który pracuje często na biegu jałowym, lub odbywanie
długich tras przy małej prędkości lub w przypadku długiego
postoju;
konieczne jest wykonanie poniższych kontroli częściej niż podano w
Wykazie czynności przeglądów okresowych:
❒kontrola stanu i zużycia klocków hamulców tarczowych przednich;
❒kontrola czystości zamków pokrywy silnika i bagażnika,
czyszczenie i smarowanie dźwigni;
❒kontrola wzrokowa stanu: silnika, skrzyni biegów, napędu,
odcinków sztywnych i elastycznych przewodów (wydechowych -
zasilania paliwem - hamulcowych), elementów gumowych (osłony -
złączki - tuleje - itd.);
❒kontrola stanu naładowania i poziomu płynu w akumulatorze
(elektrolit);
❒kontrola wzrokowa stanu pasków napędu akcesoriów;
❒kontrola i ewentualna wymiana oleju silnikowego i filtra oleju;
❒kontrola i ewentualna wymiana filtra przeciwpyłowego;
❒kontrola i ewentualna wymiana filtra powietrza.
195POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJADANE TECHNICZNE
SPIS ALFABETYCZNY

FILTR POWIETRZA/
FILTR PRZECIWPYŁOWY/
FILTR OLEJU NAPĘDOWEGOW celu dokonania wymiany filtrów, należy zwrócić się do ASO Alfa
Romeo.
AKUMULATORAkumulator F (patrz poprzednie strony) nie wymaga uzupełniania
elektrolitu wodą destylowaną. Niemniej jednak wymagana jest
okresowa kontrola ze strony ASO w celu zapewnienia odpowiedniej
wydajności akumulatora.WYMIANA AKUMULATORAW razie konieczności akumulator należy wymienić na inny,
oryginalny, o takich samych parametrach. Odnośnie do obsługi
takiego akumulatora należy odnieść się do zaleceń dostarczonych
przez producenta akumulatora.UŻYTECZNE ZALECENIA DOTYCZĄCE
PRZEDŁUŻENIA TRWAŁOŚCI
AKUMULATORAW celu uniknięcia szybkiego rozładowania akumulatora i
przedłużenia jego trwałości, należy przestrzegać skrupulatnie
następujących zaleceń:
❒parkując samochód sprawdzić czy drzwi, pokrywy i schowki są
dokładnie zamknięte, aby uniknąć pozostawienia wewnątrz
nadwozia zaświeconych lamp sufitowych;
❒wyłączyć lampy sufitowe: w razie czego samochód wyposażony jest
w system automatycznego ich wyłączania;
❒przy wyłączonym silniku nie należy pozostawiać na dłuższy okres
czasu włączonych urządzeń (np. radioodtwarzacza, świateł
awaryjnych, itp.);
❒przed jakąkolwiek interwencją w instalacji elektrycznej odłączyć
zacisk z bieguna ujemnego akumulatora.
203POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJADANE TECHNICZNE
SPIS ALFABETYCZNY

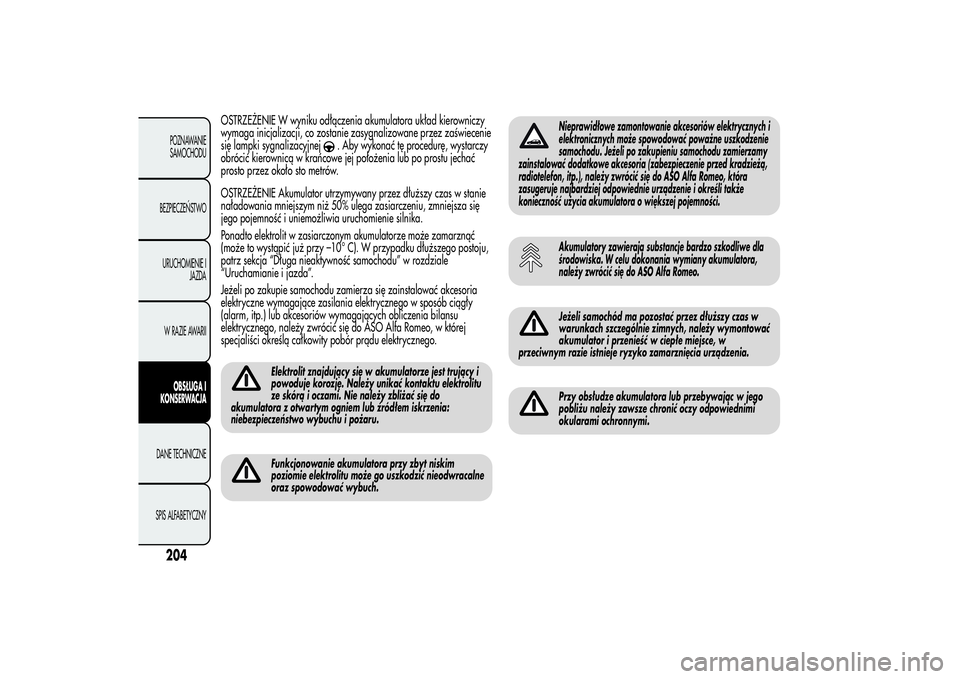

OSTRZEŻENIE W wyniku odłączenia akumulatora układ kierowniczy
wymaga inicjalizacji, co zostanie zasygnalizowane przez zaświecenie
się lampki sygnalizacyjnej
. Aby wykonać tę procedurę, wystarczy
obrócić kierownicą w krańcowe jej położenia lub po prostu jechać
prosto przez około sto metrów.
OSTRZEŻENIE Akumulator utrzymywany przez dłuższy czas w stanie
naładowania mniejszym niż 50% ulega zasiarczeniu, zmniejsza się
jego pojemność i uniemożliwia uruchomienie silnika.
Ponadto elektrolit w zasiarczonym akumulatorze może zamarznąć
(może to wystąpić już przy –10° C). W przypadku dłuższego postoju,
patrz sekcja “Długa nieaktywność samochodu” w rozdziale
“Uruchamianie i jazda”.
Jeżeli po zakupie samochodu zamierza się zainstalować akcesoria
elektryczne wymagające zasilania elektrycznego w sposób ciągły
(alarm, itp.) lub akcesoriów wymagających obliczenia bilansu
elektrycznego, należy zwrócić się do ASO Alfa Romeo, w której
specjaliści określą całkowity pobór prądu elektrycznego.
Elektrolit znajdujący się w akumulatorze jest trujący i
powoduje korozję. Należy unikać kontaktu elektrolitu
ze skórą i oczami. Nie należy zbliżać się do
akumulatora z otwartym ogniem lub źródłem iskrzenia:
niebezpieczeństwo wybuchu i pożaru.Funkcjonowanie akumulatora przy zbyt niskim
poziomie elektrolitu może go uszkodzić nieodwracalne
oraz spowodować wybuch.
Nieprawidłowe zamontowanie akcesoriów elektrycznych i
elektronicznych może spowodować poważne uszkodzenie
samochodu. Jeżeli po zakupieniu samochodu zamierzamy
zainstalować dodatkowe akcesoria (zabezpieczenie przed kradzieżą,
radiotelefon, itp.), należy zwrócić się do ASO Alfa Romeo, która
zasugeruje najbardziej odpowiednie urządzenie i określi także
konieczność użycia akumulatora o większej pojemności.Akumulatory zawierają substancje bardzo szkodliwe dla
środowiska. W celu dokonania wymiany akumulatora,
należy zwrócić się do ASO Alfa Romeo.Jeżeli samochód ma pozostać przez dłuższy czas w
warunkach szczególnie zimnych, należy wymontować
akumulator i przenieść w ciepłe miejsce, w
przeciwnym razie istnieje ryzyko zamarznięcia urządzenia.Przy obsłudze akumulatora lub przebywając w jego
pobliżu należy zawsze chronić oczy odpowiednimi
okularami ochronnymi.
204POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
