Page 105 of 110
CARATTERISTICHE TECNICHE
8-3
8
Impianto elettrico:Sistema d’accensione:TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:YTZ10S
Tensione, capacità:
12 V, 8.6 AhFaro:Tipo a lampadina:Lampada alogenaTensione, potenza lampadina quantità:Faro:
12 V, 55 W 2
Lampada biluce fanalino/stop: LED
Indicatore di direzione anteriore:
12 V, 10.0 W 2
Indicatore di direzione posteriore: 12 V, 10.0 W 2
Luce ausiliaria: LED
Luce targa:
12 V, 5.0 W 1
Luce pannello strumenti: LED
Spia del folle: LED
Spia abbagliante:
LED
Spia del livello dell’olio: LED Spia degli indicatori di direzione:
LED
Spia del livello del carburante: LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore: LED
Spia del sistema immobilizzatore: LED
Spia di segnalazione cambio marce:
LED
Fusibili:Fusibile principale:50.0 A
Fusibile del faro:
15.0 A
Fusibile del fanalino di coda: 7.5 A
Fusibile dell’impianto di segnalazione: 10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile della ventola del radiatore: 15.0 A 2
Fusibile dell’impianto di iniezione carburante: 15.0 A
Fusibile di backup:
7.5 A
Fusibile della valvola a farfalla elettrica: 7.5 A
U1JSH0H0.book Page 3 Wednesday, July 27, 2011 3:48 PM
Page 106 of 110
INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48612

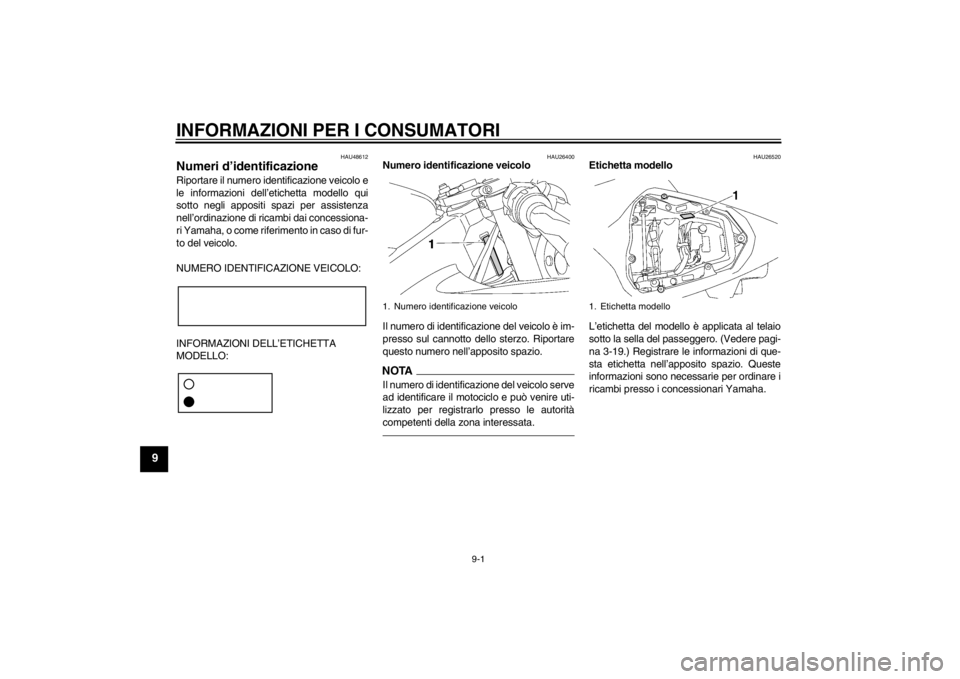

Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26520
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 3-19.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1. Etichetta modello
U1JSH0H0.book Page 1 Wednesday, July 27, 2011 3:48 PM
Page 107 of 110
INDICE ANALITICO
AAccensione del motore ........................... 5-1
Allarme antifurto (optional) ................... 3-13
Assieme ammortizzatore, regolazione ......................................... 3-24
Attacchi cinghie portabagagli................ 3-26BBatteria ................................................. 6-34
Blocchetto accensione/bloccasterzo ...... 3-2CCambi di marcia...................................... 5-2
Candele, controllo................................. 6-13
Caratteristiche tecniche .......................... 8-1
Carburante............................................ 3-17
Carburante, consigli per ridurne il consumo ............................................... 5-3
Carenature e pannelli, rimozione e
installazione.......................................... 6-9
Catena di trasmissione, pulizia e lubrificazione ...................................... 6-29
Cavalletto laterale ................................. 3-27
Cavalletto laterale, controllo e lubrificazione ...................................... 6-32
Cavi, controllo e lubrificazione .............. 6-30
Cavo portacasco................................... 3-20
Come supportare il motociclo ............... 6-40
Commutatore luce abbagliante/ anabbagliante ..................................... 3-14
Convertitori catalitici ............................. 3-19
Cuscinetti ruote, controllo ..................... 6-34EElemento filtrante.................................. 6-20
Etichetta modello .................................... 9-1
FForcella, controllo .................................. 6-33
Forcella, regolazione ............................. 3-21
Fusibili, sostituzione .............................. 6-35GGioco della leva freno, controllo ............ 6-24
Gioco della leva frizione, regolazione ... 6-24
Gioco della manopola acceleratore, controllo .............................................. 6-20
Gioco valvole......................................... 6-21IInformazioni di sicurezza......................... 1-1
Interruttore avviamento ......................... 3-14
Interruttore dell’avvisatore acustico....... 3-14
Interruttore di arresto motore ................3-14
Interruttore di segnalazione luce abbagliante ......................................... 3-14
Interruttore indicatori di direzione .......... 3-14
Interruttore luci d’emergenza ................ 3-15
Interruttori luce stop .............................. 6-25
Interruttori manubrio .............................. 3-14KKit attrezzi ............................................... 6-2LLampada biluce fanalino/stop ............... 6-38
Lampada faro, sostituzione ................... 6-36
Lampada indicatore di direzione, sostituzione ......................................... 6-38
Lampada luce targa, sostituzione ......... 6-39
Leva freno ............................................. 3-16
Leva frizione .......................................... 3-15
Leve freno e frizione, controllo e lubrificazione .......................................6-31
Liquido freni, sostituzione...................... 6-27 Liquido refrigerante ............................... 6-17
Livello liquido freni, controllo................. 6-26
Luce di posizione anteriore ................... 6-39
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-30
Manutenzione e lubrificazione,
periodica ............................................... 6-5
Manutenzione, sistema di controllo emissioni............................................... 6-3NNumeri d’identificazione.......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio .......... 6-14PParcheggio.............................................. 5-4
Pastiglie del freno anteriore e posteriore, controllo ............................ 6-25
Pedale cambio ...................................... 3-15
Pedale del freno.................................... 3-16
Pedali freno e cambio, controllo e lubrificazione....................................... 6-31
Perni del forcellone, lubrificazione ........ 6-32
Pneumatici ............................................ 6-21
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1RRegime del minimo, controllo ............... 6-20
Ricerca ed eliminazione guasti ............. 6-44
Rimessaggio ........................................... 7-4
Rodaggio ................................................ 5-3
Ruota (anteriore)................................... 6-40
Ruota (posteriore) ................................. 6-42
U1JSH0H0.book Page 1 Wednesday, July 27, 2011 3:48 PM
Page 108 of 110
INDICE ANALITICORuote .................................................... 6-23SSelle ...................................................... 3-19
Sistema d’interruzione circuito accensione ......................................... 3-28
Sistema EXUP ...................................... 3-27
Sistema immobilizzatore ......................... 3-1
Specchietti retrovisori............................ 3-21
Spia cambio marce ................................. 3-7
Spia guasto motore ................................. 3-7
Spia immobilizer...................................... 3-7
Spia livello carburante............................. 3-4
Spia livello olio ........................................ 3-4
Spia luce abbagliante.............................. 3-4
Spia marcia in folle.................................. 3-4
Spia temperatura liquido refrigerante...... 3-4
Spie d’avvertimento e di segnalazione ... 3-3
Spie indicatori di direzione ...................... 3-3
Sterzo, controllo .................................... 6-33
Strumento multifunzione ......................... 3-7TTabelle di ricerca ed eliminazione guasti .................................................. 6-46
Tappo serbatoio carburante .................. 3-16
Tensione della catena di trasmissione ....................................... 6-28
Tubetto sfiato e tubo di troppopieno del
serbatoio carburante........................... 3-18VVerniciatura opaca, prestare attenzione ............................................. 7-1
U1JSH0H0.book Page 2 Wednesday, July 27, 2011 3:48 PM
Page 109 of 110
U1JSH0H0.book Page 3 Wednesday, July 27, 2011 3:48 PM
Page 110 of 110
PRINTED IN JAPAN2011.08-0.3×1 CR (H)
DIC183
STAMPATO SU CARTA RICICLATA
