2012 YAMAHA YZF-R6 radiator

DESCRIZIONE
2-2
2
HAU10420
Vista da destra
1
2
3,4,5,6
710
9
8
11
12
13
14
15
1. Attacco cinghia portabagagli (pagina 3-26)
2. Supporto cavo portacasco (pagina 3-20)
3. Scatola fusibili 1 (pagina 6-35)
4. Fusibile principale (pagina 6-35)
5. Fusibile dell’impianto di iniezione carburante (pagina 6-35)
6. Batteria (pagina 6-34)
7. Elemento del filtro dell’aria (pagina 6-20)
8. Serbatoio liquido refrigerante (pagina 6-17)9. Tappo radiatore (pagina 6-17)
10.Tappo bocchettone riempimento olio motore (pagina 6-14)
11.Bullone drenaggio liquido refrigerante (pagina 6-18)
12.Astina livello olio motore (pagina 6-14)
13.Pedale freno (pagina 3-16)
14.Interruttore luce stop posteriore (pagina 6-25)
15.Serbatoio del liquido freno posteriore (pagina 6-26)U1JSH0H0.book Page 2 Wednesday, July 27, 2011 3:48 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11060
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11254
Spia livello olio “ ”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.NOTA●
Anche quando il livello dell’olio è suffi-
ciente, la spia può accendersi in salita,
o durante accelerazioni e decelerazio-
ni improvvise, ma in questi casi non si
tratta di una disfunzione.
●
Questo modello è equipaggiato anche
con un sistema di autodiagnosi per il
circuito di rilevamento livello olio. Se
viene rilevato un problema nel circuitodi rilevamento livello olio, si ripeterà il
seguente ciclo fino a quando il guasto
non verrà eliminato: La spia livello olio
lampeggerà dieci volte, poi si spegne-
rà per 2.5 secondi. In questo caso, far
controllare il veicolo da un concessio-
nario Yamaha.
HAU11365
Spia livello carburante “ ”
Questa spia si accende quando il livello car-
burante scende all’incirca al di sotto di 3.5 L
(0.92 US gal, 0.77 Imp.gal). Quando ciò si
verifica, effettuare il rifornimento il più pre-
sto possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.NOTAQuesto modello è equipaggiato anche con
un sistema di autodiagnosi per il circuito di
rilevamento livello carburante. Se viene rile-
vato un problema nel circuito di rilevamento
livello carburante, si ripeterà il seguente ci-
clo fino a quando il guasto non verrà elimi-
nato: La spia livello carburante lampeggeràotto volte, e poi si spegnerà per 3.0 secondi.
In questo caso, far controllare il veicolo da
un concessionario Yamaha.
HAU1142A
Spia temperatura liquido
refrigerante “ ”

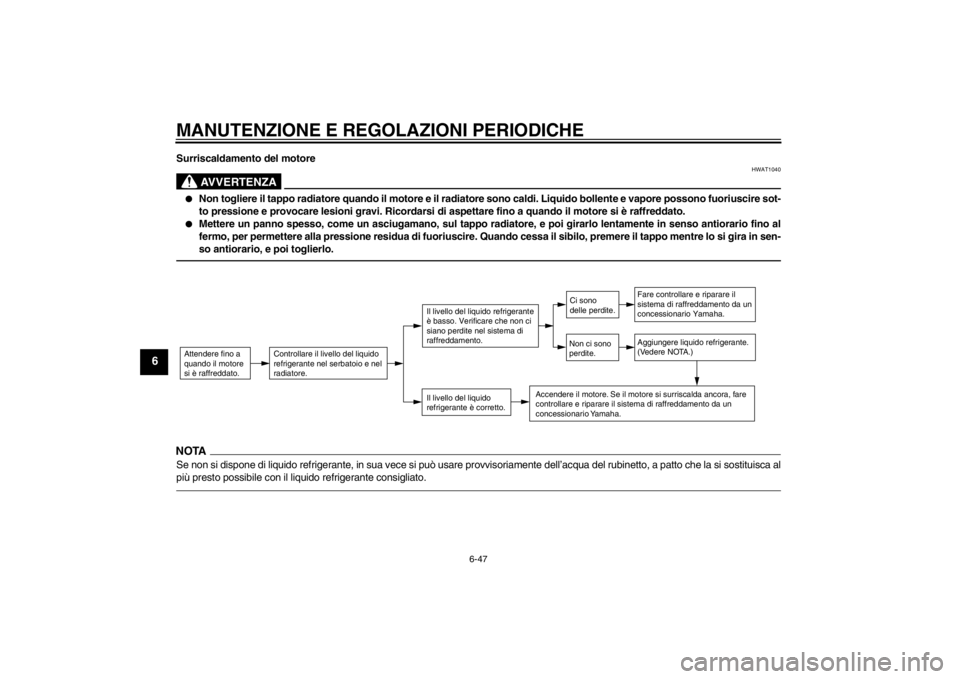

Questa spia si accende se il motore si surri-
scalda. Se questo accade, arrestare imme-
diatamente il motore e lasciarlo raffreddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-
re se si sta surriscaldando.NOTA●
Per i veicoli equipaggiati con ventola
radiatore, la ventola radiatore (le ven-
tole radiatore) si accende o si spegne
automaticamente in funzione della
temperatura del liquido refrigerante nel
radiatore.
U1JSH0H0.book Page 4 Wednesday, July 27, 2011 3:48 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
ATTENZIONE
HCA10401
Se la spia livello olio lampeggia o resta
accesa anche se il livello dell’olio è ap-
propriato, spegnere immediatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.16. Spegnere il motore, controllare il livellodell’olio e correggerlo, se necessario.
17. Installare la carenatura.
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU39087
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.NOTA●
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
●
Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigerante.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il liquido refrigerante è all’altezza oal di sotto del riferimento livello min.,
togliere il pannello B per accedere al
serbatoio liquido refrigerante. (Vedere
pagina 6-9.)
4. Togliere il tappo serbatoio liquido refri- gerante, aggiungere liquido refrigeran-
te fino al riferimento livello max., e poi
installare il tappo del serbatoio.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è caldo.
[HWA15161]
ATTENZIONE: Se non si di-
spone di liquido refrigerante, utiliz-
zare al suo posto acqua distillata o
acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
U1JSH0H0.book Page 17 Wednesday, July 27, 2011 3:48 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
lata, in quanto sono dannose per il
motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla
con refrigerante al più presto possi-
bile, altrimenti l’impianto di raffred-
damento non sarebbe protetto dal
gelo e dalla corrosione. Se si è ag-
giunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altrimenti
l’efficacia del liquido refrigerante si
riduce.
[HCA10472]
5. Installare il pannello.
HAU39004
Per cambiare il liquido refrigerante1. Posizionare il veicolo su una superficie piana e lasciare raffreddare il motore,
se necessario.
2. Togliere le carenature B e C. (Vedere
pagina 6-9.)
3. Posizionare un contenitore sotto il mo- tore per raccogliere il liquido refrige-
rante usato.
4. Togliere il tappo radiatore. AVVERTENZA! Non tentare mai di
togliere il tappo radiatore quando il
motore è caldo.
[HWA10381]
5. Togliere il bullone drenaggio liquido re- frigerante e la rispettiva guarnizione
per scaricare il sistema di raffredda-
mento. 6. Spostare la fascetta serratubo nella di-
rezione illustrata in figura, e poi scolle-
gare il tubo radiatore per scaricare il
radiatore.
7. Togliere il serbatoio liquido refrigeran- te togliendo i bulloni.
8. Togliere il tappo serbatoio liquido refri- gerante e poi capovolgere il serbatoio
liquido refrigerante per svuotarlo.
1. Tappo serbatoio liquido refrigeranteCapacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tappo radiatore
1. Bullone drenaggio liquido refrigerante
2. Guarnizione
3. Tubo del radiatore
4. Fascetta serratubo
1
4
3
2
U1JSH0H0.book Page 18 Wednesday, July 27, 2011 3:48 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
9. Dopo aver scaricato completamente illiquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con ac-
qua di rubinetto pulita.
10. Installare il serbatoio liquido refrige- rante installando i bulloni.
11. Collegare il tubo radiatore, e poi riposi-
zionare la fascetta serratubo nella sua
posizione originale.
12. Installare il bullone drenaggio liquido
refrigerante e la guarnizione nuova,
quindi stringere il bullone alla coppia di
serraggio secondo specifica. 13. Versare il liquido refrigerante consi-
gliato nel serbatoio fino al riferimento
livello max. e poi installare il tappo ser-
batoio liquido refrigerante.
14. Versare il liquido refrigerante consi-
gliato nel radiatore fino a riempirlo.
15. Installare il tappo radiatore, accendere il motore, farlo girare al minimo per di-
versi minuti e poi spegnerlo.
16. Togliere il tappo radiatore per control- lare il livello del liquido refrigerante nel
radiatore. Se necessario, rabboccare
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore. 17. Accendere il motore e verificare che il
veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.
18. Installare le carenature.1. Tappo serbatoio liquido refrigerante
2. Serbatoio liquido refrigerante
3. BulloneCoppia di serraggio: Bullone drenaggio liquido refrige-
rante:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
2
1
3
Rapporto di miscelazione antige-
lo/acqua: 1:1
Antigelo consigliato: Antigelo di alta qualità al glicole eti-
lenico contenente inibitori di corro-
sione per motori in alluminio
Quantità di liquido refrigerante:
Capacità radiatore (circuito compre-
so):2.30 L (2.43 US qt, 2.02 Imp.qt)
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U1JSH0H0.book Page 19 Wednesday, July 27, 2011 3:48 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
6
La scatola fusibili 2 si trova sotto il pannello
A. (Vedere pagina 6-9.)
Se un fusibile è bruciato, sostituirlo come
segue.1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15131]
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura funziona.
4. Se nuovamente il fusibile brucia subi- to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU39013
Sostituzione di una lampada faro Questo modello è equipaggiato con lampa-
de faro alogene. Se una lampada faro bru-
cia, sostituirla come segue:ATTENZIONE
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:●
Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.
●
Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-
cata.
1. Scatola fusibili 2
2. Fusibile ventola radiatore sinistra
3. Fusibile ventola radiatore destra
4. Fusibile sistema di segnalazione
5. Fusibile accensione
6. Fusibile fanalino posteriore
7. Fusibile faro
8. Fusibile di riserva
Fusibili secondo specifica:Fusibile principale:
50.0 A
Fusibile dell’impianto di iniezione
carburante:
15.0 A
Fusibile della valvola a farfalla elet-
trica:
7.5 A
Fusibile di backup: 7.5 A
Fusibile della ventola del radiatore: 15.0 A  2
Fusibile dell’accensione:
15.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile del fanalino di coda: 7.5 A
Fusibile del faro: 15.0 A
U1JSH0H0.book Page 36 Wednesday, July 27, 2011 3:48 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-47
6
Surriscaldamento del motore
AVVERTENZA
HWAT1040
●
Non togliere il tappo radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire sot-
to pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
●
Mettere un panno spesso, come un asciugamano, sul tappo radiatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira in sen-
so antiorario, e poi toglierlo.
NOTASe non si dispone di liquido refrigerante, in sua vece si può us are provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca al
più presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U1JSH0H0.book Page 47 Wednesday, July 27, 2011 3:48 PM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:2040 mm (80.3 in)
Larghezza totale:
705 mm (27.8 in)
Altezza totale: 1095 mm (43.1 in)
Altezza alla sella: 850 mm (33.5 in)
Passo:
1375 mm (54.1 in)
Distanza da terra: 130 mm (5.12 in)
Raggio minimo di sterzata: 3600 mm (141.7 in)Peso:Peso in ordine di marcia:189 kg (417 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
A quattro cilindri in linea
Cilindrata: 599 cm³
Alesaggio  corsa:
67.0  42.5 mm (2.64  1.67 in)
Rapporto di compressione:
13.10 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter umido
Olio motore:Marca consigliata:YAMALUBE
Tipo:
SAE 10W-40, 10W-50, 15W-40, 20W-40
oppure 20W-50
Gradazione dell’olio motore consigliato: API service tipo SG o superiore/JASO MA
Quantità di olio motore: Senza sostituzione della cartuccia del filtro
dell’olio:2.40 L (2.54 US qt, 2.11 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio: 2.60 L (2.75 US qt, 2.29 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.30 L (2.43 US qt, 2.02 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:Elemento di carta rivestito d'olioCarburante:Carburante consigliato:Soltanto benzina super senza piombo
Capacità del serbatoio carburante: 17.3 L (4.57 US gal, 3.81 Imp.gal)
Quantità di riserva carburante:
3.5 L (0.92 US gal, 0.77 Imp.gal)Iniezione carburante:Corpo farfallato:Sigla di identificazione:13S1 00Candela/-e:Produttore/modello:
NGK/CR10EK
Distanza elettrodi: 0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:2.073 (85/41)
Trasmissione finale:
A catena
Rapporto di riduzione secondaria: 2.813 (45/16)
Tipo di trasmissione: Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U1JSH0H0.book Page 1 Wednesday, July 27, 2011 3:48 PM
