FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
3
3. Apriete la contratuerca con el par es-pecificado. ATENCIÓN: Apriete la
contratuerca contra la tuerca de
ajuste y luego apriete la contratuer-
ca con el par especificado.
[SCA10121]
ADVERTENCIA
SWA10221
Este conjunto amortiguador contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortiguador.●
No manipule ni trate de abrir el con-
junto del cilindro.
●
No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
de calor. Puede provocar la explo-
sión de la unidad por exceso de
presión del gas.
●
No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.
●
No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjunto
amortiguador a un concesionario
Yamaha para cualquier servicio que requiera.
SAU15282
Sistema EXUP Este modelo está equipado con el sistema
EXUP de Yamaha (Sistema de válvula de
potencia máxima del escape). Este sistema
refuerza la potencia del motor mediante
una válvula que regula el diámetro interior
del tubo de escape. La válvula del sistema
EXUP se ajusta constantemente en función
del régimen del motor mediante un servo-
motor controlado por ordenador.ATENCIÓN
SCA10191
●
El sistema EXUP ha sido ajustado y
probado exhaustivamente en la fá-
brica Yamaha. La modificación de
estos ajustes sin los conocimientos
técnicos suficientes puede provo-
car una disminución de las presta-
ciones o averías en el motor.
●
Si el sistema EXUP no puede escu-
charse cuando el interruptor princi-
pal esté encendido, hágalo revisar
en un concesionario Yamaha.
1. Distancia APrecarga del muelle: Mínima (blanda):Distancia A = 171 mm (6.73 in)
Normal:
Distancia A = 171 mm (6.73 in)
Máxima (dura): Distancia A = 162 mm (6.38 in)
Par de apriete: Contratuerca:
30 Nm (3.0 m·kgf, 22 ft·lbf)
U1CRS1S0.book Page 18 Friday, September 23, 2011 10:26 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-19
3
SAU15305
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase la si-
guiente sección para una explicación del
sistema de corte del circuito de encendido).
ADVERTENCIA
SWA10241
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
Yamaha de corte del circuito de encendi- do ha sido diseñado para ayudar al con-
ductor a cumplir con la responsabilidad
de subir el caballete lateral antes de ini-
ciar la marcha. Por tanto, compruebe re- gularmente este sistema y hágalo
reparar en un concesionario Yamaha si
no funciona correctamente.
SAU44892
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.●
Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
●
Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
●
Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
U1CRS1S0.book Page 19 Friday, September 23, 2011 10:26 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-20
3

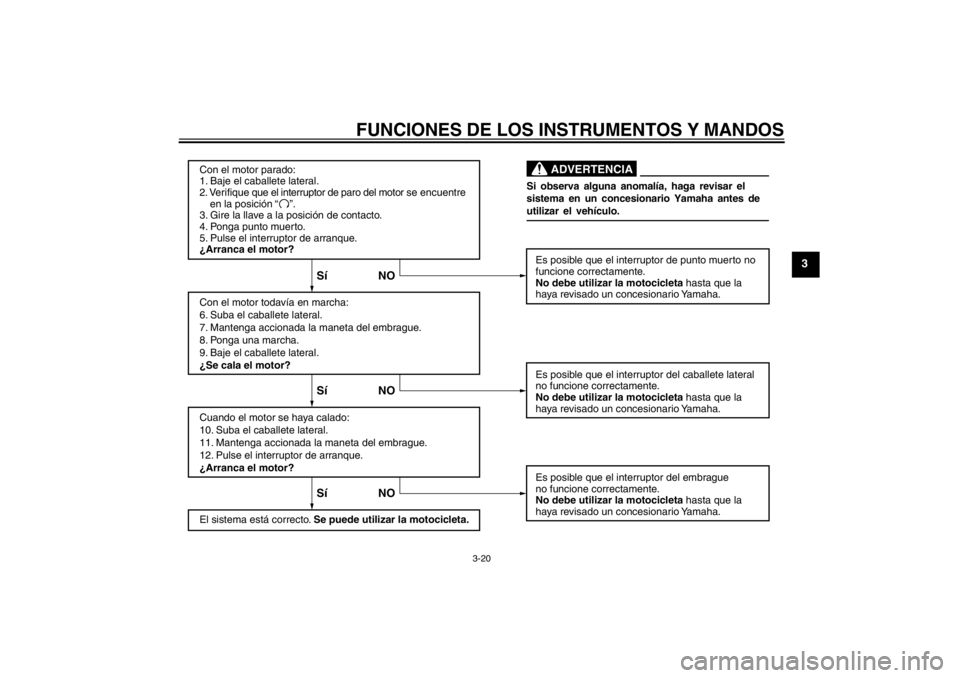

Con el motor parado:
1. Baje el caballete lateral.
2. Verifique que el interruptor de paro del motor se encuentre
en la posición
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta. Es posible que el interruptor de punto muerto no
funcione correctamente.
No debe utilizar la motocicleta
hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del embrague
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NO
Si observa alguna anomalía, haga revisar el
sistema en un concesionario Yamaha antes de
utilizar el vehículo.
ADVERTENCIA
“ ”.
U1CRS1S0.book Page 20 Friday, September 23, 2011 10:26 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-21
3
SAU38354
Conector de corriente continua
ADVERTENCIA
SWA12531
Para evitar una descarga eléctrica o un
cortocircuito, compruebe que esté colo-
cado el capuchón cuando no utilice la
toma de corriente continua.ATENCIÓN
SCA15311
El accesorio conectado al conector auxi-
liar de corriente continua no debe utili-
zarse con el motor parado y el consumo
no debe superar nunca 36 W (3 A); de lo
contrario puede fundirse el fusible o
descargarse la batería.
Se puede utilizar un accesorio de 12 V en-
chufado al conector de corriente continua
situado debajo del asiento del conductor,
cuando la llave se encuentra en la posición
“ON”.
1. Conector de corriente continua
2. Tapa del conector de corriente continua
21
U1CRS1S0.book Page 21 Friday, September 23, 2011 10:26 AM

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-1
4
SAU15596
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisi ón y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11151
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no puede resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Combustible Comprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.
Compruebe si el tubo respiradero/rebose
del depósito de gasolina presenta obs-
trucciones, fisuras o daños y compruebe, asimismo, la conexión del tubo. 3-13, 3-15
Aceite de motor Comprobar nivel en el depósito de aceite.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
Comprobar si existen fugas. 6-9
Aceite de la caja de transfe-
rencia Comprobar si existen fugas en el vehículo.
6-12
Freno delantero Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
Comprobar si existen fugas en el sistema hidráulico. 6-17, 6-18
U1CRS1S0.book Page 1 Friday, September 23, 2011 10:26 AM

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-2
4
Freno trasero Comprobar funcionamiento.
Si el funcionamiento es blando o esponjos
o, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
Comprobar si existen fugas en el sistema hidráulico. 6-17, 6-18
Embrague Comprobar funcionamiento.
Si el funcionamiento es blando o esponjos
o, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Comprobar nivel de líquido en el depósito.
Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
Comprobar si existen fugas en el sistema hidráulico. 6-16, 6-18
Puño del acelerador Verificar si el funcionamiento es suave.
Compruebe el juego libre del puño del acelerador.
Si es necesario, solicite a un concesi
onario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño. 6-13, 6-21
Cables de mando Verificar si el funcionamiento es suave.
Lubricar si es necesario. 6-20
Ruedas y neumáticos Comprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario.
6-14, 6-16
Pedales de freno y cambio Verificar si el funcionamiento es suave.
Lubricar los puntos de pivote de los pedales si es necesario.
6-21
Manetas de freno y embrague Verificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario. 6-22
Caballete lateral Verificar si el funcionamiento es suave.
Lubricar el pivote si es necesario.
6-22
ELEMENTO COMPROBACIONES PÁGINA
U1CRS1S0.book Page 2 Friday, September 23, 2011 10:26 AM

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-3
4
Fijaciones del bastidor Comprobar que todas las tuercas, pernos y tornillos estén correctamente apreta-
dos.
Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores Comprobar funcionamiento.
Corregir si es necesario.
—
Interruptor del caballete late-
ral Comprobar funcionamiento del sistema de corte del circuito de encendido.
Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo. 3-19
ELEMENTO COMPROBACIONES PÁGINA
U1CRS1S0.book Page 3 Friday, September 23, 2011 10:26 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15951
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10271
Si no se familiariza con los mandos pue-
de perder el control, con el consiguiente
riesgo de accidente o daños personales.
SAU47150
NOTAEste modelo está equipado con:●
un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En este caso el indicador mul-
tifunción muestra el código de error
30, pero no se trata de un fallo. Gire la
llave a “OFF” y vuelva a girarla a “ON”
para eliminar el código de error. De lo
contrario el motor no arrancará, aun-
que gire al pulsar el interruptor de
arranque.
●
un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. En este caso el indicador
multifunción muestra el código de
error 70, pero no se trata de un fallo.
Pulse el interruptor de arranque para
eliminar el código de error y volver a
poner en marcha el motor.
SAU36745
Arranque del motor Para que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes:●
La transmisión esté en la posición de
punto muerto.
●
Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-19.
1. Gire la llave a la posición “ON” y verifi- que que el interruptor de paro del mo-
tor se encuentre en “ ”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse.●
Luz de aviso del nivel de gasolina
●
Luz de aviso de avería del motor
●
Luz indicadora del sistema inmo-
vilizador
ATENCIÓN
SCA11833
Si una luz indicadora o de aviso no se
enciende inicialmente al girar la llave a la
posición “ON” o si dicha luz permanece
encendida, consulte la página 3-3 para la
comprobación del circuito de la luz indi-
cadora o de aviso correspondiente.
U1CRS1S0.book Page 1 Friday, September 23, 2011 10:26 AM
