PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7


Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati in contatto con prodotti
di pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per rimuovere o inibire la rug-
gine, liquido freni, antigelo o
elettrolito.


Non utilizzare macchine di lavaggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’ acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), componenti
elettrici (connettori, elementi di
connessione, strumenti, interruttori
e luci), tubi sfiato e ventilazione.


Per i motocicli muniti di parabrezza:
Non usare detergenti forti o spugne
dure che provocherebbero opacit à
o graffi. Alcuni prodotti detergenti
per la plastica possono lasciare
graffi sul parabrezza. Provare il pro-
dotto su una piccola parte nascosta
del parabrezza per accertarsi che
non lasci segni. Se il parabrezza è
graffiato, usare un preparato luci-
dante di qualit à per plastica dopo il
lavaggio.
Dopo l’ utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco difficile da trattare
e gli insetti si eliminano più facilmente co-
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del salePoich é il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l ’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino al
mare e su strade su cui è stato sparso del
sale procedere come segue.NOTAIl sale sparso sulle strade in inverno pu ò re-
starvi fino alla primavera.1. Lavare il motociclo con acqua fredda e con un detergente neutro, dopo che il
motore si è raffreddato.
ATTENZIONE: Non usare acqua cal-
da, in quanto aumenta l ’azione cor-
rosiva del sale.
[HCA10791]
2. Applicare uno spray anticorrosione su
tutte le superfici di metallo, comprese
quelle cromate e nichelate, per preve-
nire la corrosione.
Dopo la pulizia 1. Asciugare il motociclo con una pelle di camoscio o un panno di tessuto assor-
bente.
2. Lucidare con un prodotto specifico le superfici cromate, di alluminio o di ac-
ciaio inox, compreso l ’impianto di sca-
rico. (Con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sugli impianti di scarico
di acciaio inox.)
3. Per prevenire la corrosione, consiglia- mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
4. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
5. Ritoccare i danneggiamenti di lieve en-
tità della vernice provocati dai sassi,
ecc.
6. Applicare della cera su tutte le superfi-
ci verniciate.
7. Lasciare asciugare completamente il motociclo prima di rimessarlo o di co-
prirlo.
U23PH2H0.book Page 2 Friday, July 29, 2011 10:31 AM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
AVVERTENZA
HWA11131
Corpi estranei sui freni o sui pneumatici
possono far perdere il controllo.

Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.


Se necessario, pulire i dischi freni e
i le guarnizioni dei freni con un de-
tergente per dischi freni o con ace-
tone e lavare i pneumatici con
acqua calda ed un detergente neu-
tro. Prima di marciare a velocità ele-
vate, provare la capacit à di frenata
del motociclo ed il suo comporta-
mento in curva.
ATTENZIONE
HCA10800


Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.


Non applicare mai olio o cera sulle
parti in gomma e in plastica, bens ì
trattarle con prodotti di pulizia spe-
cifici.


Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-
nice.
NOTA

Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.


Lavaggio, pioggia o umidit à possono
causare l’ appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuter à l ’eliminazione della
condensa dalla lente.
HAU49591
Rimessaggio A breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l ’aria. Accer-
tarsi che il motore e l ’impianto di scarico si
siano raffreddati prima di coprire il motoci-
clo.ATTENZIONE
HCA10810


Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all ’ac-
qua ed all ’umidit à di penetrare e di
provocare la formazione di ruggine.


Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d ’animali
(a causa della presenza d ’ammonia-
ca) e gli ambienti in cui sono imma-
gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi: 1. Seguire tutte le istruzioni nella sezione
“Pulizia ” del presente capitolo.
U23PH2H0.book Page 3 Friday, July 29, 2011 10:31 AM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
2. Riempire il serbatoio carburante edaggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’ arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci candele e le candele.
b. Versare un cucchiaino da t è di olio
motore in ciascun foro delle cande-
le.
c. Installare i cappucci candele sulle candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miter à la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il motore con lo starter. (In questo
modo le pareti dei cilindri si ricopri-
ranno di olio.) AVVERTENZA! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettrodi della candela
mentre si fa girare il motore.
[HWA10951]
e. Togliere i cappucci candele dalle candele e poi installare le candele
ed i cappucci candele.
4. Lubrificare tutti i cavi di comando ed i perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione pneumatici e poi solle-
vare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire l’ uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidit à.
7. Togliere la batteria e caricarla comple- tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)].
Per maggiori informazioni sul rimes-
saggio della batteria, vedere pagina
6-28.
NOTAEseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.
U23PH2H0.book Page 4 Friday, July 29, 2011 10:31 AM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:2255 mm (88.8 in)
Larghezza totale:
980 mm (38.6 in)
Altezza totale: 1410 mm (55.5 in)
Altezza alla sella: 845/870 mm (33.3/34.3 in)
Passo:
1540 mm (60.6 in)
Distanza da terra: 205 mm (8.07 in)
Raggio minimo di sterzata: 2700 mm (106.3 in)Peso:Peso in ordine di marcia:261 kg (575 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
Bicilindrico in linea
Cilindrata: 1199 cm ³
Alesaggio × corsa:
98.0 × 79.5 mm (3.86 × 3.13 in)
Rapporto di compressione:
11.00 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter secco

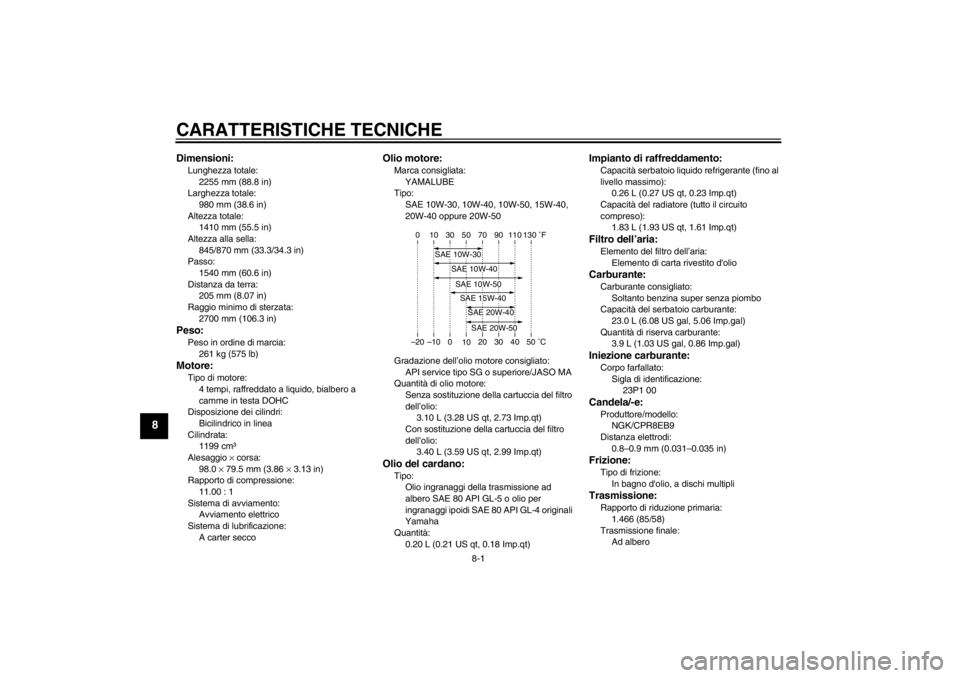

Olio motore:Marca consigliata:YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oppure 20W-50
Gradazione dell’ olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantit à di olio motore:
Senza sostituzione della cartuccia del filtro
dell’ olio:
3.10 L (3.28 US qt, 2.73 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’ olio:
3.40 L (3.59 US qt, 2.99 Imp.qt)Olio del cardano:Tipo: Olio ingranaggi della trasmissione ad
albero SAE 80 API GL-5 o olio per
ingranaggi ipoidi SAE 80 API GL-4 originali
Yamaha
Quantit à:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Impianto di raffreddamento:Capacit à serbatoio liquido refrigerante (fino al
livello massimo): 0.26 L (0.27 US qt, 0.23 Imp.qt)
Capacit à del radiatore (tutto il circuito
compreso): 1.83 L (1.93 US qt, 1.61 Imp.qt)Filtro dell ’aria:Elemento del filtro dell ’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato: Soltanto benzina super senza piombo
Capacit à del serbatoio carburante:
23.0 L (6.08 US gal, 5.06 Imp.gal)
Quantit à di riserva carburante:
3.9 L (1.03 US gal, 0.86 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione: 23P1 00Candela/-e:Produttore/modello:NGK/CPR8EB9
Distanza elettrodi: 0.8 –0.9 mm (0.031 –0.035 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:
1.466 (85/58)
Trasmissione finale: Ad albero
–20 –10 0
1020 30 40 50 ˚C
10 30 50 70 90 110
0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U23PH2H0.book Page 1 Friday, July 29, 2011 10:31 AM

CARATTERISTICHE TECNICHE
8-2
8
Rapporto di riduzione secondaria:2.987 (21/25 x 32/9)
Tipo di trasmissione: Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione: 1ª:
2.769 (36/13)
2 ª:
2.063 (33/16)
3 ª:
1.571 (33/21)
4 ª:
1.250 (30/24)
5 ª:
1.042 (25/24)
6 ª:
0.929 (26/28)Parte ciclistica:Tipo di telaio: Scocca posteriore
Angolo di incidenza: 28.00 grado
Avancorsa:
126 mm (5.0 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura:
110/80R19M/C 59V
Produttore/modello: BRIDGESTONE/BW501 Produttore/modello:
METZELER/TOURANCE EXP C
Pneumatico posteriore:Tipo:
Senza camera d'aria
Misura: 150/70R17M/C 69V
Produttore/modello: BRIDGESTONE/BW502
Produttore/modello:
METZELER/TOURANCE EXP CCarico:Carico massimo:209 kg (461 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0 –198 lb)
Anteriore: 225 kPa (2.25 kgf/cm ², 33 psi)
Posteriore: 250 kPa (2.50 kgf/cm ², 36 psi)
Condizione di carico:
90– 209 kg (198 –461 lb)
Anteriore: 225 kPa (2.25 kgf/cm ², 33 psi)
Posteriore: 290 kPa (2.90 kgf/cm ², 42 psi)Ruota anteriore:Tipo di ruota:
Ruota a raggi Dimensioni cerchio:
19M/C x MT2.50
Ruota posteriore:Tipo di ruota:
Ruota a raggi
Dimensioni cerchio: 17M/C x MT4.00Impianto di frenatura unificato:Comando:
Attivato dal freno anterioreFreno anteriore:Tipo:A doppio disco
Comando:
Con la mano destra
Liquido consigliato: DOT 4Freno posteriore:Tipo:
A disco singolo
Comando: Con il piede destro
Liquido consigliato: DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota:
190.0 mm (7.48 in)
U23PH2H0.book Page 2 Friday, July 29, 2011 10:31 AM

CARATTERISTICHE TECNICHE
8-3
8
Sospensione posteriore:Tipo:Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
190.0 mm (7.48 in)Impianto elettrico:Sistema d ’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:YTZ12S
Tensione, capacit à:
12 V, 11.0 AhFaro:Tipo a lampadina: Lampada alogenaTensione, potenza lampadina × quantit à:Faro:
12 V, 55 W × 2
Lampada biluce fanalino/stop: LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore: 12 V, 10.0 W × 2
Luce ausiliaria: 12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1 Luce pannello strumenti:
LED
Spia del folle: LED
Spia abbagliante:
LED
Spia del livello dell ’olio:
LED
Spia degli indicatori di direzione: LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore: LED
Spia dell ’ABS:
LED
Spia del sistema immobilizzatore:
LED
Spia di segnalazione del sistema di controllo
della trazione:
LED
Fusibili:Fusibile principale:50.0 A
Fusibile del faro:
20.0 A
Fusibile del fanalino di coda: 7.5 A
Fusibile dell ’impianto di segnalazione:
10.0 A
Fusibile dell ’accensione:
20.0 A
Fusibile della ventola del radiatore: 20.0 A Fusibile dell
’impianto di iniezione carburante:
10.0 A
Fusibile della centralina dell ’ABS:
7.5 A
Fusibile del motorino dell ’ABS:
30.0 A
Fusibile del solenoide ABS: 20.0 A
Fusibile presa supplementare CC: 3.0 A
Fusibile di backup:
7.5 A
Fusibile della valvola a farfalla elettrica: 7.5 A
Fusibile O/P (opzione): 20.0 A
U23PH2H0.book Page 3 Friday, July 29, 2011 10:31 AM

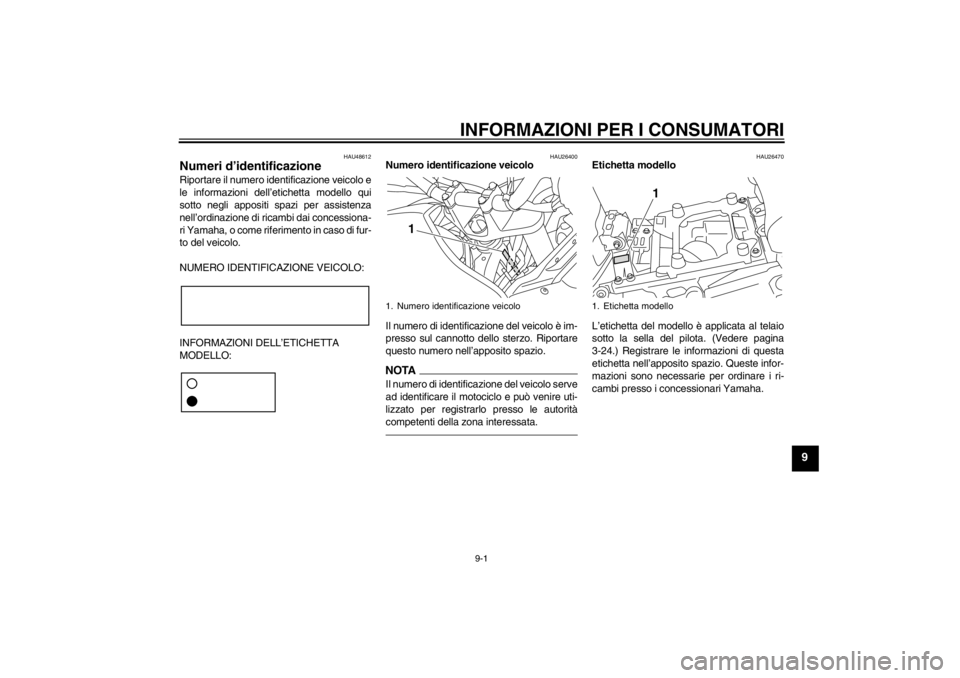

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48612
Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’ etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL ’ETICHETTA
MODELLO:
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell ’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e pu ò venire uti-
lizzato per registrarlo presso le autorit à
competenti della zona interessata.
HAU26470
Etichetta modello
L ’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-24.) Registrare le informazioni di questa
etichetta nell ’apposito spazio. Queste infor-
mazioni sono necessarie per ordinare i ri-
cambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Etichetta modello
1
U23PH2H0.book Page 1 Friday, July 29, 2011 10:31 AM

INDICE ANALITICOAABS ....................................................... 3-19
Accensione del motore ........................... 5-1
Allarme antifurto (optional) .................... 3-15
Altezza sella pilota, regolazione............ 3-25
Assieme ammortizzatore, regolazione ......................................... 3-29
Attacchi cinghie portabagagli ................ 3-31BBatteria.................................................. 6-28
Blocchetto accensione/bloccasterzo ....... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................. 6-10
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-23
Carburante, consigli per ridurne il consumo ............................................... 5-3
Carenature, rimozione e installazione..... 6-8
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 6-26
Cavalletto laterale ................................. 3-32
Cavi, controllo e lubrificazione .............. 6-24
Commutatore luce abbagliante/ anabbagliante ..................................... 3-16
Convertitore catalitico ........................... 3-24
Cuscinetti ruote, controllo ..................... 6-28DD-mode (modalit à di guida)..................... 3-1EElemento filtrante .................................. 6-17
Etichetta modello .................................... 9-1FForcella, controllo.................................. 6-27 Forcella, regolazione ............................ 3-27
Fusibili, sostituzione ............................. 6-30
GGioco della leva freno, controllo ........... 6-21
Gioco della manopola acceleratore,
controllo.............................................. 6-17
Gioco valvole ........................................ 6-18IInformazioni di sicurezza ........................ 1-1
Interruttore avviamento......................... 3-16
Interruttore dell’ avvisatore acustico ...... 3-16
Interruttore di arresto motore ................ 3-16
Interruttore di segnalazione luce abbagliante......................................... 3-16
Interruttore indicatori di direzione ......... 3-16
Interruttore luci d ’emergenza ................ 3-16
Interruttori luce stop .............................. 6-21
Interruttori manubrio ............................. 3-15KKit attrezzi ............................................... 6-2LLampada biluce fanalino/stop ............... 6-33
Lampada faro, sostituzione .................. 6-31
Lampada indicatore di direzione, sostituzione ........................................ 6-33
Lampada luce di posizione anteriore, sostituzione ........................................ 6-35
Lampada luce targa, sostituzione ......... 6-34
Leva freno............................................. 3-18
Leva frizione ................................ 3-17, 6-20
Leve freno e frizione, controllo e
lubrificazione ...................................... 6-25
Liquidi del freno e della frizione, cambio................................................ 6-24 Liquido refrigerante ............................... 6-15
Livello liquido freni, controllo ................. 6-22
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-24
Manutenzione e lubrificazione, periodica ............................................... 6-4
Manutenzione, sistema di controllo emissioni ............................................... 6-3NNumeri d ’identificazione .......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio cardano .......................................... 6-14
Olio motore e cartuccia filtro olio ........... 6-11PParabrezza ............................................ 3-27
Parcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-22
Pedale cambio ...................................... 3-18
Pedale freno .......................................... 3-19
Pedali freno e cambio, controllo e lubrificazione ....................................... 6-25
Perni del forcellone, lubrificazione ........ 6-27
Pneumatici ............................................ 6-18
Portapacchi ........................................... 3-31
Posizioni dei componenti ........................ 2-1
Presa ausiliaria (CC) ............................. 3-34
Pulizia...................................................... 7-1RRegime del minimo, controllo ................ 6-17
Ricerca ed eliminazione guasti ............. 6-36
Rimessaggio ........................................... 7-3
U23PH2H0.book Page 1 Friday, July 29, 2011 10:31 AM
