Elemento filtrante Si deve sostituire l’elemento filtrante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Fare
sostituire l’ elemento filtrante da un conces-
sionario Yamaha.
HAU44734
Controllo del regime del minimo Controllare il regime del minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
HAU21384
Controllo del gioco della mano-

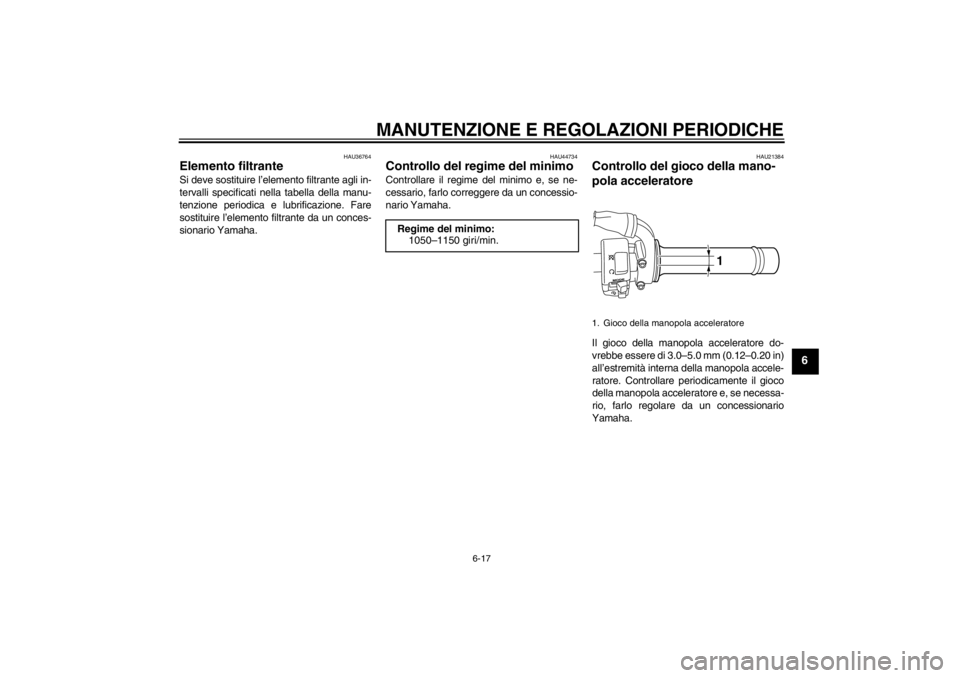

pola acceleratore Il gioco della manopola acceleratore do-
vrebbe essere di 3.0– 5.0 mm (0.12–0.20 in)
all’ estremit à interna della manopola accele-
ratore. Controllare periodicamente il gioco
della manopola acceleratore e, se necessa-
rio, farlo regolare da un concessionario
Yamaha.
Regime del minimo:
1050– 1150 giri/min.1. Gioco della manopola acceleratore
1
U23PH2H0.book Page 17 Friday, July 29, 2011 10:31 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sit à del motore. Per impedire che ci ò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU49674
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l ’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10503
L ’utilizzo di questo veicolo con una
pressione pneumatici scorretta pu ò pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.

Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).


Si deve regolare la pressione pneu-
matici in funzione della velocit à di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’ uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.Pressione pneumatici (misurata a
pneumatici freddi): 0– 90 kg (0 –198 lb):
Anteriore: 225 kPa (2.25 kgf/cm ², 33 psi)
Poster iore: 250 kPa (2.50 kgf/cm ², 36 psi)
90 –209 kg (198 –461 lb):
Anteriore: 225 kPa (2.25 kgf/cm ², 33 psi)
Poster iore:
290 kPa (2.90 kgf/cm ², 42 psi)
Carico massimo*: 209 kg (461 lb)
* Peso totale del pilota, del passegge- ro, del carico e degli accessori
U23PH2H0.book Page 18 Friday, July 29, 2011 10:31 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’ impiego.
AVVERTENZA
HWA10471


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l ’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilit à di marcia e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono- scenze tecniche e l ’esperienza ne-
cessarie.


Marciare a velocit à moderate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “ rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-
ratteristiche.
Informazioni sui pneumatici
Questo motociclo è equipaggiato con pneu-
matici senza camera d ’aria, valvole aria
pneumatici e ruote a raggi.
AVVERTENZA
HWA10901


Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilit à del mo-
tociclo possono essere differenti,
provocando incidenti.


Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell ’aria.

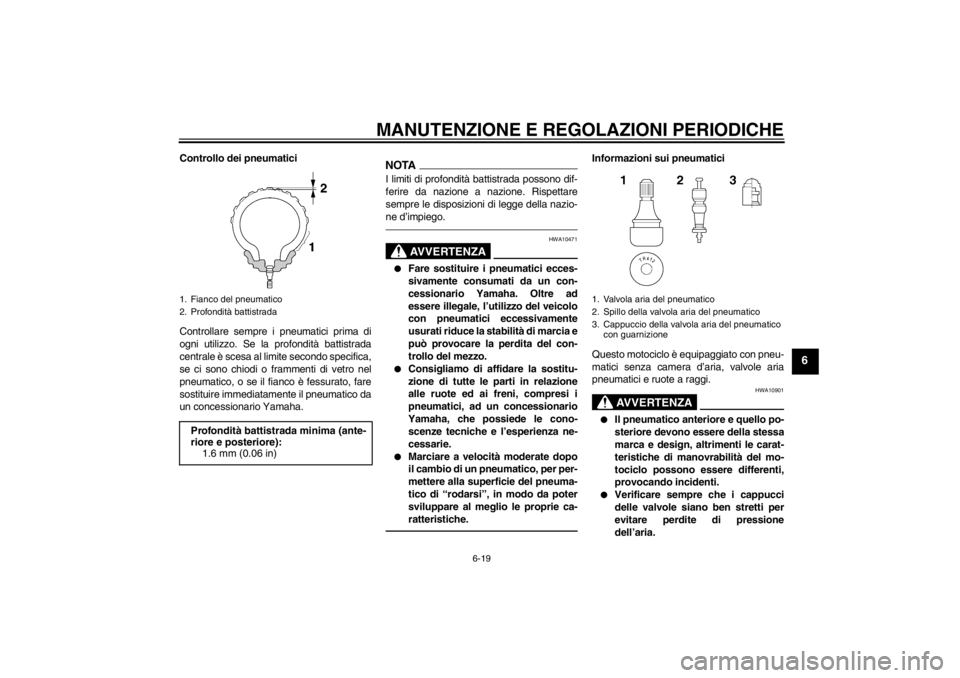

1. Fianco del pneumatico
2. Profondit à battistradaProfondit à battistrada minima (ante-
riore e posteriore): 1.6 mm (0.06 in)
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
U23PH2H0.book Page 19 Friday, July 29, 2011 10:31 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6


Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante la
marcia.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
HAU49711
Ruote a raggi Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.

Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o altri
danni e che i raggi non siano allentati
o danneggiati. Se si riscontrano dan-
neggiamenti, fare sostituire la ruota da
un concessionario Yamaha. Non ten-
tare di eseguire nemmeno la minima
riparazione di una ruota. In caso di de-
formazioni o di cricche, la ruota va so-
stituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota pu ò provocare
prestazioni scarse ed una cattiva ma-
novrabilit à del mezzo e pu ò abbreviare
la durata dei pneumatici.
HAU42850
Leva frizione Poich é questo modello è equipaggiato con
una frizione idraulica, non occorre regolare
il gioco della leva frizione. Tuttavia, è neces-
sario verificare che l ’impianto idraulico non
presenti perdite prima di ogni utilizzo del
mezzo. Se il gioco della leva frizione diventa
eccessivo e se il cambio diventa duro, o la
frizione slitta, con conseguente accelerazio-
ne scarsa, è possibile che ci sia dell ’aria
nell’ impianto idraulico della frizione. In caso
di presenza di aria nell ’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il motociclo.
Pneumatico anteriore:
Dimensioni:110/80R19M/C 59V
Produttore/modello:
BRIDGESTONE/BW501
METZELER/TOURANCE EXP C
Pneumatico posteriore:
Dimensioni:150/70R17M/C 69V
Produttore/modello:
BRIDGESTONE/BW502
METZELER/TOURANCE EXP C
ANTERIORE e POSTERIORE:
Valvola aria pneumatico:TR412
Spillo della valvola:
#9100 (antentico)
U23PH2H0.book Page 20 Friday, July 29, 2011 10:31 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
HAU37913
Controllo del gioco della leva fre-
no Non ci deve essere gioco all’estremit à della
leva del freno. Se c ’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA
HWA14211
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo pu ò indicare la presenza di
aria nell ’impianto idraulico. In caso di
presenza di aria nell’ impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L ’aria nell ’impianto idraulico riduce la potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti.
HAU36503
Interruttori luce stop La luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, fare regolare gli interruttori luce
stop da un concessionario Yamaha.
1. Assenza di gioco leva freno
1
U23PH2H0.book Page 21 Friday, July 29, 2011 10:31 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6
HAU22392
Controllo delle pastiglie del freno
anteriore e posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU36890
Pastiglie freno anteriore
Ciascuna pastiglia freno anteriore è provvi-
sta di indicatori d ’usura, che consentono di
verificare l ’usura pastiglia freno senza dover
disassemblare il freno. Per controllare l ’usu-
ra pastiglia freno, controllare la posizione
degli indicatori d’ usura mentre si aziona il
freno. Se una pastiglia freno si è consumata
al punto che un indicatore d ’usura quasi toc- ca il disco freno, fare sostituire in gruppo le
pastiglie freni da un concessionario
Yamaha.
HAU22500
Pastiglie del freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 0.8 mm (0.03
in), fare sostituire in gruppo le pastiglie dei
freni da un concessionario Yamaha.
HAU40261
Controllo del livello liquido freni Prima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il livel-
lo del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei fre-
ni, se necessario.
Freno anteriore

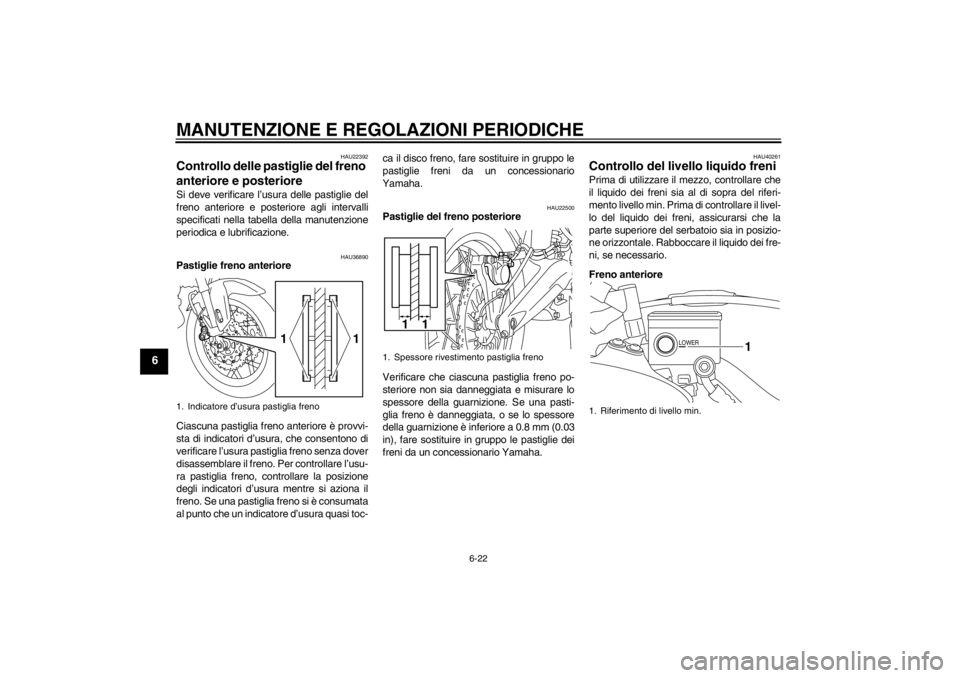

1. Indicatore d’ usura pastiglia freno
1
1
1. Spessore rivestimento pastiglia freno
11
1. Riferimento di livello min.
LOWER
1
U23PH2H0.book Page 22 Friday, July 29, 2011 10:31 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6

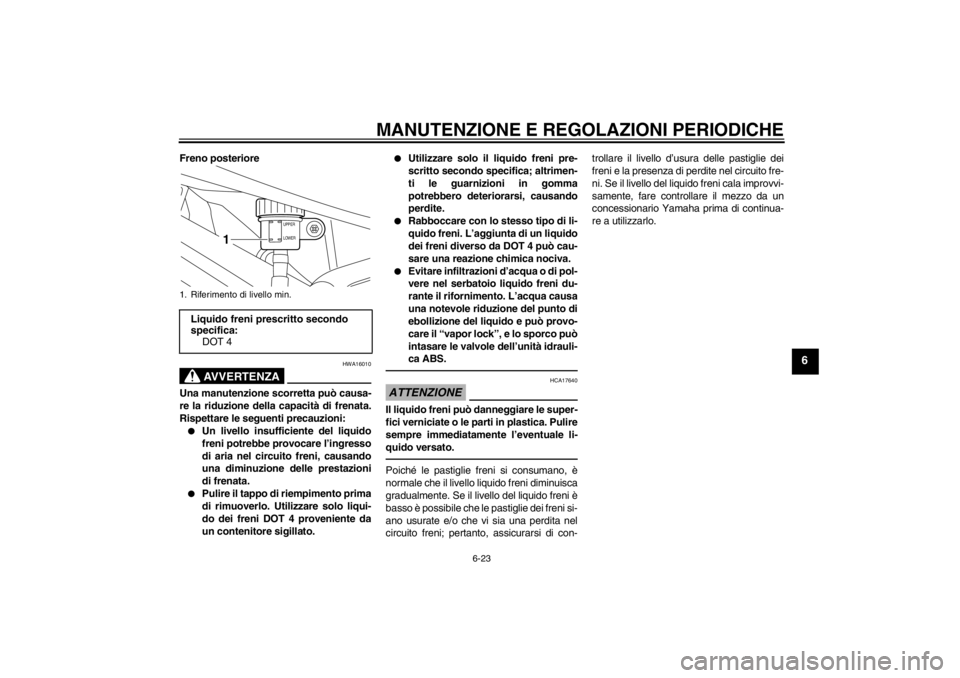

Freno posteriore
AVVERTENZA
HWA16010
Una manutenzione scorretta può causa-
re la riduzione della capacit à di frenata.
Rispettare le seguenti precauzioni:

Un livello insufficiente del liquido
freni potrebbe provocare l ’ingresso
di aria nel circuito freni, causando
una diminuzione delle prestazioni
di frenata.


Pulire il tappo di riempimento prima
di rimuoverlo. Utilizzare solo liqui-
do dei freni DOT 4 proveniente da
un contenitore sigillato.


Utilizzare solo il liquido freni pre-
scritto secondo specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causando
perdite.


Rabboccare con lo stesso tipo di li-
quido freni. L’ aggiunta di un liquido
dei freni diverso da DOT 4 pu ò cau-
sare una reazione chimica nociva.


Evitare infiltrazioni d ’acqua o di pol-
vere nel serbatoio liquido freni du-
rante il rifornimento. L ’acqua causa
una notevole riduzione del punto di
ebollizione del liquido e pu ò provo-
care il “vapor lock ”, e lo sporco può
intasare le valvole dell’ unità idrauli-
ca ABS.
ATTENZIONE
HCA17640
Il liquido freni pu ò danneggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre immediatamente l ’eventuale li-
quido versato.Poich é le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni si-
ano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con- trollare il livello d
’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improvvi-
samente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
1. Riferimento di livello min.Liquido freni prescritto secondo
specifica: DOT 4
UPPER
LOWER
1
U23PH2H0.book Page 23 Friday, July 29, 2011 10:31 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6
HAU22751
Cambio dei liquidi del freno e del-
la frizione Fare cambiare i liquidi del freno e della fri-
zione da un concessionario Yamaha agli in-
tervalli specificati nella NOTA sotto alla
tabella della manutenzione periodica e lu-
brificazione. Inoltre fare sostituire i paraolio
delle pompe freni e frizione idraulica, e delle
pinze, come pure i tubi freni e frizione idrau-
lica agli intervalli elencati qui di seguito, op-
pure se presentano danneggiamenti o
perdite.

Paraolio: Sostituire ogni due anni.


Tubi freno e frizione idraulica: Sostitui-
re ogni quattro anni.
HAU23095
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha. AVVERTENZA! Even-
tuali danni al corpo esterno dei cavi
possono comportare l ’arrugginimento
dei cavi all ’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono
danneggiati, sostituirli al pi ù presto pos-
sibile per prevenire condizioni di manca-
ta sicurezza.
[HWA10711] HAU23114
Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione pe-
riodica.
Il cavo acceleratore
è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’ eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
Lubrificante consigliato:
Lubrificante Yamaha per catene e
cavi o olio per motori
U23PH2H0.book Page 24 Friday, July 29, 2011 10:31 AM
