HAU26945

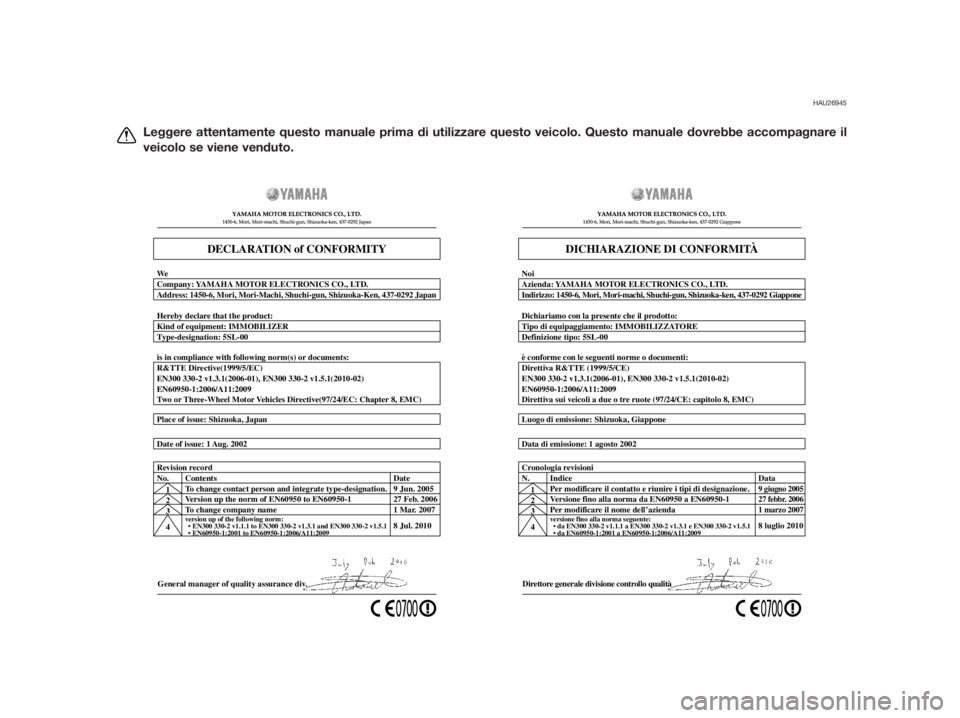

Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accompagnare il
veicolo se viene venduto.
General manager of quality assurance div. Date of issue: 1 Aug. 2002 Place of issue: Shizuoka, Japan
DECLARATION of CONFORMITY
Company: YAMAHA MOTOR ELECTRONICS CO., LTD. We
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 Japan
Kind of equipment: IMMOBILIZER Hereby declare that the product:
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
1
2
3
4Version up the norm of EN60950 to EN60950-1
To change company name
version up of the following norm:


27 Feb. 2006
1 Mar. 2007
8 Jul. 2010 Revision record
No. Contents
To change contact person and integrate type-designation.Date
9 Jun. 2005
Direttore generale divisione controllo qualità Data di emissione: 1 agosto 2002 Luogo di emissione: Shizuoka, Giappone
DICHIARAZIONE DI CONFORMITÀ
Azienda: YAMAHA MOTOR ELECTRONICS CO., LTD. NoiIndirizzo: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Giappone
Tipo di equipaggiamento: IMMOBILIZZATORE
Dichiariamo con la presente che il prodotto:
Definizione tipo: 5SL-00
è conforme con le seguenti norme o documenti:
Direttiva R&TTE (1999/5/CE)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Direttiva sui veicoli a due o tre ruote (97/24/CE: capitolo 8, EMC)
1
2
3
4Versione fino alla norma da EN60950 a EN60950-1
Per modificare il nome dell’azienda
versione fino alla norma seguente:


27 febbr. 20061 marzo 2007
8 luglio 2010 Cronologia revisioni
N. Indice
Per modificare il contatto e riunire i tipi di designazione.Data
9 giugno 2005

INFORMAZIONI DI SICUREZZA........1-1
Ulteriori consigli per una guida
sicura .............................................1-5
DESCRIZIONE ....................................2-1
Vista da sinistra ................................2-1
Vista da destra ..................................2-2
Comandi e strumentazione...............2-3
FUNZIONI DEGLI STRUMENTI E
DEI COMANDI.....................................3-1
Sistema immobilizzatore...................3-1
Blocchetto accensione/
bloccasterzo ..................................3-2
Spie di segnalazione e di
avvertimento ..................................3-4
Spie indicatori di direzione .............3-4
Spia luce abbagliante ......................3-4
Spia guasto motore .........................3-4
Spia ABS (per modelli con ABS) .....3-4
Spia immobilizer ...............................3-5
Tachimetro ........................................3-5
Contagiri ...........................................3-6
Display multifunzione........................3-6
Allarme antifurto (optional)..............3-11
Interruttori manubrio .......................3-11
Interruttore di segnalazione luce
abbagliante .................................3-11
Commutatore luce
abbagliante/anabbagliante .........3-11Interruttore indicatori di
direzione .....................................3-12
Interruttore dell’avvisatore
acustico ......................................3-12
Interruttore avviamento ..................3-12
Interruttore luci d’emergenza .........3-12
Leva del freno anteriore ..................3-12
Leva del freno posteriore ................3-13
ABS (per modelli con ABS).............3-13
Tappo serbatoio carburante ...........3-14
Carburante ......................................3-15
Convertitori catalitici .......................3-16
Staffa di bloccaggio........................3-17
Sella ................................................3-17
Vani portaoggetti ............................3-18
Regolazione degli assiemi
ammortizzatori .............................3-19
Cavalletto laterale ...........................3-20
Sistema d’interruzione circuito
accensione ..................................3-20
PER LA VOSTRA SICUREZZA –
CONTROLLI PRIMA
DELL’UTILIZZO ...................................4-1
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA ......................5-1
Accensione del motore .....................5-1
Avvio del mezzo................................5-2
Accelerazione e decelerazione .........5-3
Frenatura...........................................5-3Consigli per ridurre il consumo
del carburante ...............................5-4
Rodaggio ..........................................5-4
Parcheggio ........................................5-5
MANUTENZIONE E REGOLAZIONI
PERIODICHE .......................................6-1
Kit attrezzi .........................................6-2
Tabella di manutenzione periodica
per il sistema di controllo
emissioni .......................................6-3
Tabella manutenzione generale
e lubrificazione ..............................6-4
Rimozione e installazione della
carenatura e del pannello..............6-8
Controllo della candela .....................6-9
Olio motore .....................................6-10
Olio trasmissione finale...................6-12
Liquido refrigerante.........................6-13
Elementi filtranti del filtro aria e
del carter cinghia trapezoidale ....6-15
Regolazione gioco del cavo
dell’acceleratore ..........................6-16
Gioco valvole ..................................6-17
Pneumatici ......................................6-17
Ruote in lega...................................6-19
Controllo gioco delle leve freno
anteriore e posteriore ..................6-19
Controllo delle pastiglie del freno
anteriore e posteriore ..................6-20
INDICE

HAU10976
Sistema immobilizzatore
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
Questo veicolo è equipaggiato con un
sistema immobilizzatore che impedisce ai
ladri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti.
una chiave di ricodifica (con calotta
rossa)
due chiavi standard (con calotta
nera) su cui si possono riscrivere i
codici nuovi
un transponder (installato nella chia-
ve di ricodifica)
la centralina dell’immobilizzatore
un’ECU
una spia immobilizer (Vedere pagina
3-4). La chiave con la calotta rossa viene utiliz-
zata per registrare i codici in ciascuna
chiave standard. Poiché la ricodifica è
un’operazione difficile, portare il veicolo
con tutte e tre le chiavi da un concessio-
nario Yamaha per farla eseguire. Non
usare la chiave con la calotta rossa per
guidare. Essa va usata soltanto per scri-
vere i codici nelle chiavi standard. Per la
guida, usare sempre una chiave stan-
dard.
HCA11821
NON PERDERE LA CHIAVE DI
RICODIFICA! IN CASO DI SMAR-
RIMENTO, CONTATTARE IMME-
DIATAMENTE IL CONCESSIONA-
RIO DI FIDUCIA! Se si smarrisce
la chiave di ricodifica, è impossi-
bile registrare dei codici nuovi
nelle chiavi standard. Si può con-
tinuare ad utilizzare le chiavi
standard per accendere il veico-
lo, ma se occorre impostare nuo-
vi codici (ossia, se si fa una chia-
ve standard nuova o se si
perdono tutte le chiavi), si deve
sostituire in blocco il sistema
immobilizzatore. Pertanto consi-
gliamo vivamente di utilizzare unadelle due chiavi standard e di
conservare la chiave di ricodifica
in un posto sicuro.
Non immergere in acqua nessuna
delle chiavi.
Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma
non soltanto, i prodotti come gli
altoparlanti, ecc.).
Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.
Non appoggiare oggetti pesanti su
una delle chiavi.
Non molare o modificare la forma
di nessuna delle chiavi.
Non disassemblare la parte di pla-
stica di nessuna delle chiavi.
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
Mantenere sia le chiavi standard
sia le chiavi di altri sistemi immobi-
lizzatori lontane dalla chiave di
ricodifica di questo veicolo.
ATTENZIONE
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3

HAU11004
Spie di segnalazione e di
avvertimento
1. Spie indicatori di direzione “ ” e “ ”
2. Spia luce abbagliante “ ”
3. Spia immobilizer
4. Spia guasto motore “ ”
5. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS) “ ”
HAU11030
Spie indicatori di direzione “ ” e
“”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore
degli indicatori di direzione viene spostato
a sinistra o destra.
HAU11080
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU43023
Spia guasto motore “ ”
Questa spia si accende se uno dei circuiti
elettrici di monitoraggio del motore non
sta funzionando correttamente. Se questo
accade, far controllare il dispositivo di
autodiagnosi da un concessionario
Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia
dovrebbe accendersi per pochi secondi e
poi spegnersi.
Se la spia non si accende all’inizio giran-
do la chiave su “ON”, o se la spia resta
accesa, fare controllare il circuito elettrico
da un concessionario Yamaha.
NOTA
Questa spia si accende quando si gira la
chiave su “ON” e si preme l’interruttore
avviamento, ma questo non indica una
disfunzione.
HAU43032
Spia ABS “ ” (per modelli con ABS)
HCA10831
Se la spia ABS si accende o lampeggia
durante la guida, è possibile che l’ABS
non funzioni correttamente. In questo
caso, far controllare il circuito elettrico
da un concessionario Yamaha.
Vedere pagina 3-13 per spiegazioni sul-
l’ABS.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia
dovrebbe accendersi per pochi secondi e
poi spegnersi.
Se la spia non si accende all’inizio giran-
do la chiave su “ON”, o se la spia resta
accesa, fare controllare il circuito elettrico
da un concessionario Yamaha.
HWA11350
Quando la spia ABS si accende o lam-
peggia durante la marcia, l’impianto
frenante ritorna alla frenatura conven-
zionale. Pertanto stare attenti a non
provocare il bloccaggio della ruota
durante le frenate di emergenza.
AVVERTENZA
ATTENZIONE
ABS
ABS
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3

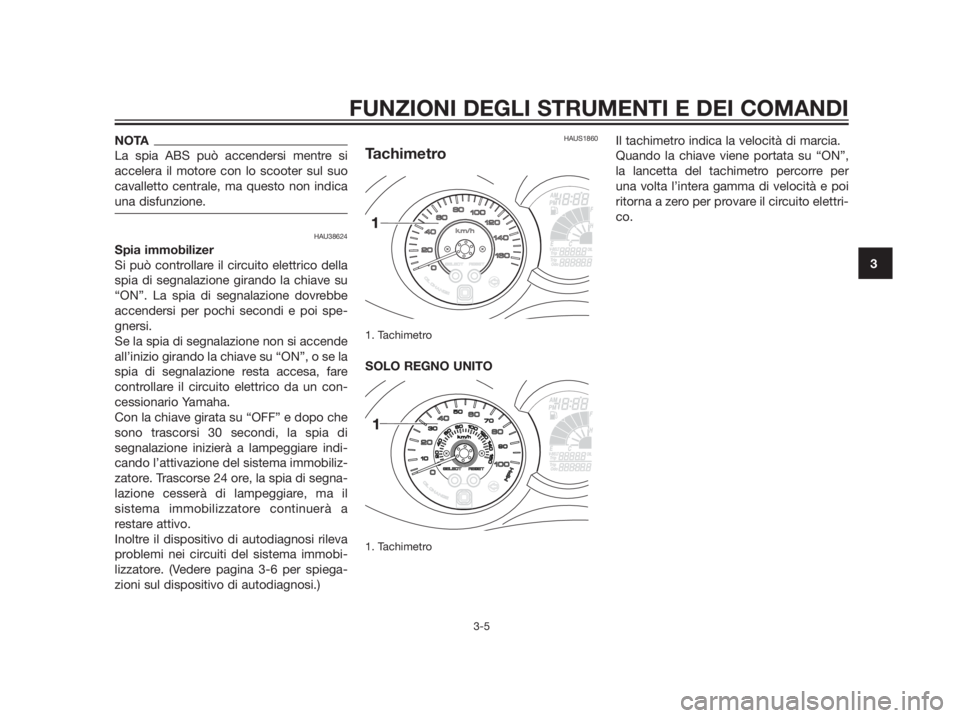

NOTA
La spia ABS può accendersi mentre si
accelera il motore con lo scooter sul suo
cavalletto centrale, ma questo non indica
una disfunzione.
HAU38624
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di
segnalazione inizierà a lampeggiare indi-
cando l’attivazione del sistema immobiliz-
zatore. Trascorse 24 ore, la spia di segna-
lazione cesserà di lampeggiare, ma il
sistema immobilizzatore continuerà a
restare attivo.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobi-
lizzatore. (Vedere pagina 3-6 per spiega-
zioni sul dispositivo di autodiagnosi.)
HAUS1860
Tachimetro
1. Tachimetro
SOLO REGNO UNITO
1. Tachimetro
Il tachimetro indica la velocità di marcia.
Quando la chiave viene portata su “ON”,
la lancetta del tachimetro percorre per
una volta l’intera gamma di velocità e poi
ritorna a zero per provare il circuito elettri-
co.
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3

3. Se l’indicatore non si accende, fare
controllare il circuito elettrico da un
concessionario Yamaha.
Dispositivo di autodiagnosi
Questo modello è equipaggiato con un
dispositivo di autodiagnosi per vari circui-
ti elettrici.
Se viene rilevato un problema in uno di
questi circuiti, il display multifunzione indi-
cherà un codice di errore.
Se il display multifunzione indica un codi-
ce di errore del genere, annotarlo e poi
fare controllare il veicolo da un concessio-
nario Yamaha.
HCA11790
Se il display multifunzione indica un
codice di errore, far controllare il veico-
lo al più presto possibile per evitare
danneggiamenti del motore.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobi-
lizzatore.
Se viene rilevato un problema nei circuiti
del sistema immobilizzatore, la spia
immobilizer lampeggerà ed il display mul-
tifunzione indicherà un codice di errore
quando si gira la chiave su “ON”.
NOTA
Se il display multifunzione indica il codice
di errore 52, questo potrebbe essere pro-
vocato da un’interferenza del transponder.
Se appare questo errore, provare a fare
quanto segue.
1. Display codice di errore
1. Usare la chiave di ricodifica per
avviare il motore.
NOTA
Accertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al bloc-
chetto accensione, e non tenere più di
una chiave dell’immobilizzatore sullo stes-
so anello portachiavi! Le chiavi del siste-
ma immobilizzatore possono provocare
interferenze nei segnali che a loro volta
possono impedire l’avviamento del moto-re.
2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con
le chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il vei-
colo, la chiave di ricodifica e le due
chiavi standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
Se il display multifunzione indica codici di
errore, annotare il numero del codice e poi
fare controllare il veicolo da un concessio-
nario Yamaha.
Modalità orologio digitale
Per r
egolare l’orologio digitale:
1. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno
due secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto
“RESET” per regolare le ore.
ATTENZIONE
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3

HAU15951
Leggere attentamente il libretto uso e
manutenzione per familiarizzare con tutti i
comandi. Se non si comprende un
comando o una funzione, chiedere spie-
gazioni al concessionario Yamaha di fidu-
cia.
HWA10271
La mancanza di pratica con i comandi
può comportare la perdita del control-
lo, con possibilità di incidenti o infortu-
ni.
HAU48020
NOTA
Questo modello è equipaggiato con un
sensore dell’angolo di inclinazione per
arrestare il motore in caso di ribaltamento.
In questo caso, il display multifunzione
indica il codice di errore 30, ma questo
non è un malfunzionamento. Girare la
chiave su “OFF” e poi su “ON” per can-
cellare il codice di errore. Se non lo si fa,
si impedisce al motore di avviarsi nono-
stante il motore inizi a girare quando si
preme l’interruttore avviamento.
HAUS1890
Accensione del motoreHCA10250
Vedere pagina 5-4 per le istruzioni di
rodaggio del motore prima di utilizzare
il mezzo per la prima volta.
Affinché il sistema d’interruzione circuito
accensione dia il consenso all’avviamen-
to, il cavalletto laterale deve essere alzato.
Vedere pagina 3-21 per maggiori informa-
zioni.
1. Girare la chiave in posizione di “ON”.
La seguente spia d’avvertimento,
spia di segnalazione ed indicatori
dovrebbero accendersi per pochi
secondi e poi spegnersi.
Spia guasto motore
Spia ABS (per modelli con ABS)
Spia immobilizer
Indicatore di sostituzione cinghia tra-
pezoidale
Indicatore cambio olio
ATTENZIONE
AVVERTENZA
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5

Spia guasto motore ...................................3-4
Spia immobilizer.........................................3-5
Spia luce abbagliante ................................3-4
Spie di segnalazione e di avvertimento .....3-4
Spie indicatori di direzione ........................3-4
Staffa di bloccaggio .................................3-16
Sterzo, controllo .......................................6-24
TTabelle di ricerca ed eliminazione
guasti .....................................................6-32
Tachimetro..................................................3-5
Tappo serbatoio carburante.....................3-14
VVani portaoggetti ......................................3-18
Verniciatura opaca, prestare attenzione ....7-1
INDICE ANALITICO
