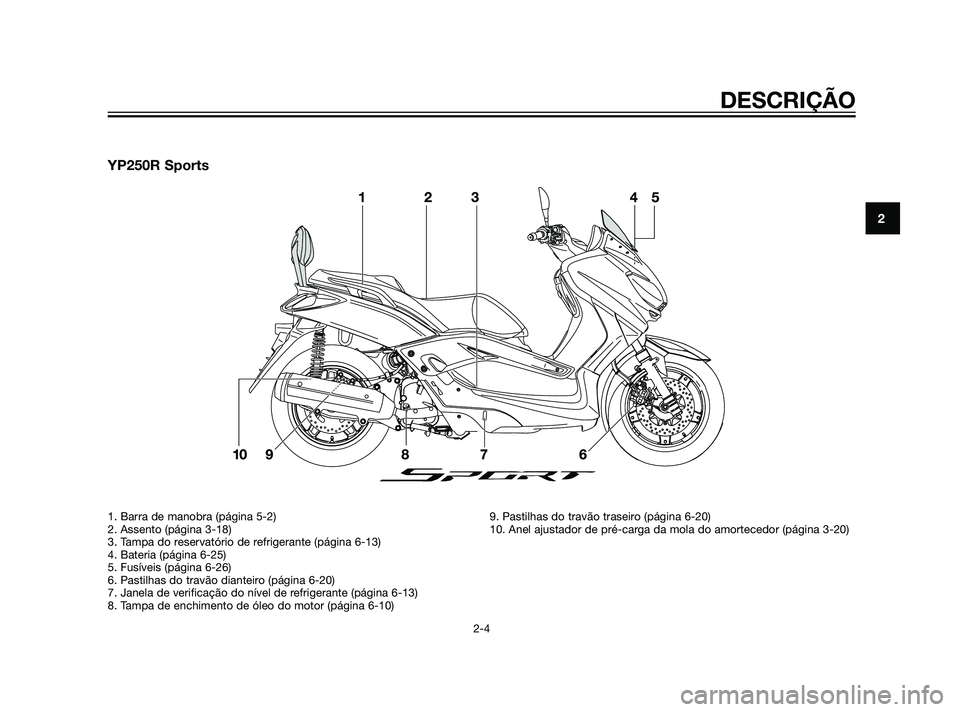

YP250R Sports
DESCRIÇÃO
2-4
2
1. Barra de manobra (página 5-2)
2. Assento (página 3-18)
3. Tampa do reservatório de refrigerante (página 6-13)
4. Bateria (página 6-25)
5. Fusíveis (página 6-26)
6. Pastilhas do travão dianteiro (página 6-20)
7. Janela de verificação do nível de refrigerante (página 6-13)
8. Tampa de enchimento de óleo do motor (página 6-10)9. Pastilhas do travão traseiro (página 6-20)
10. Anel ajustador de pré-carga da mola do amortecedor (página 3-20)
37P-F819D-P2 21/1/11 07:04 Página 17

PAU10430

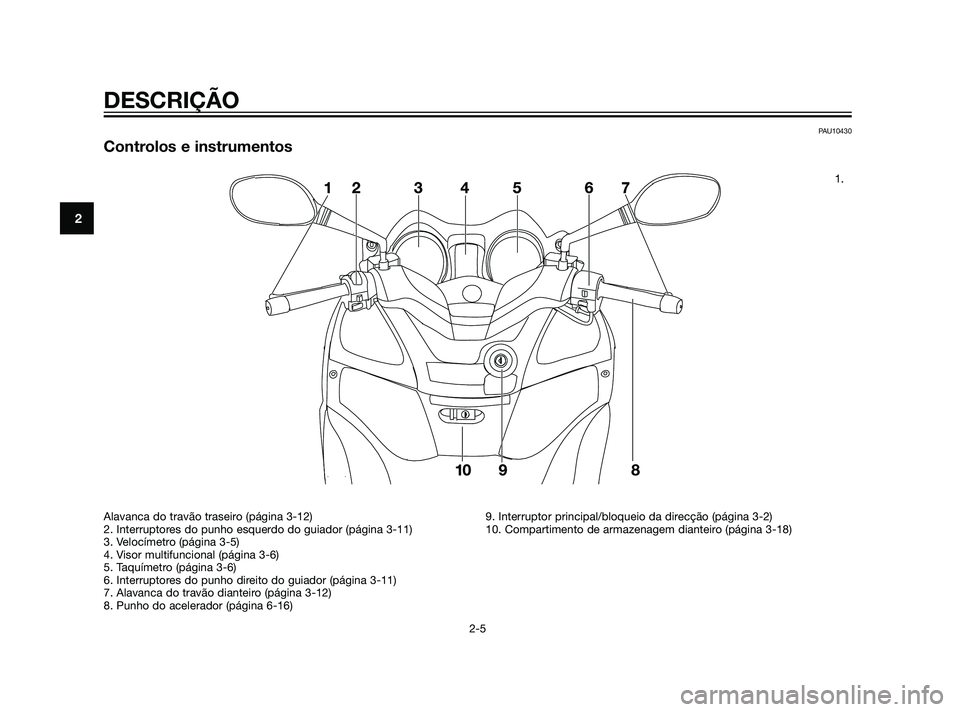

Controlos e instrumentos
1.

DESCRIÇÃO
2-5
2
Alavanca do travão traseiro (página 3-12)
2. Interruptores do punho esquerdo do guiador (página 3-11)
3. Velocímetro (página 3-5)
4. Visor multifuncional (página 3-6)
5. Taquímetro (página 3-6)
6. Interruptores do punho direito do guiador (página 3-11)
7. Alavanca do travão dianteiro (página 3-12)
8. Punho do acelerador (página 6-16)9. Interruptor principal/bloqueio da direcção (página 3-2)
10. Compartimento de armazenagem dianteiro (página 3-18)
37P-F819D-P2 21/1/11 07:04 Página 18

PAU10977
Sistema imobilizador
1. Chave de reconfiguração do código (ver-
melha)
2. Chaves standard (pretas)
Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo atra-
vés da reconfiguração de códigos nas
chave normais. Este sistema é composto
pelo seguinte:
uma chave de reconfiguração do
código (com um arco vermelho)
duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos
um transmissor-receptor (instalado
na chave de reconfiguração do códi-
go)
uma unidade imobilizadora
uma ECU (Unidade de Controlo Elec-
trónico)
um indicador luminoso do sistema
imobilizador (Consulte a página 3-4).
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigu-
ração é um processo difícil, leve o veícu-
lo, bem como as três chaves, a um con-
cessionário Yamaha, para que aí sejam
reconfiguradas. Não use a chave com o
arco vermelho para conduzir o veículo.
Esta chave destina-se apenas a ser utili-
zada para a reconfiguração das chaves
de série. Use sempre uma chave de série
para a condução do veículo.
PCA11821
NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCES-
SIONÁRIO IMEDIATAMENTE! Se
perder a chave de reconfiguração
do código, é impossível registar
novos códigos nas chaves nor-
mais. As chaves normais podem
continuar a ser utilizadas para
ligar o veículo, no entanto, se a
reconfiguração do código for
necessária (isto é, se for feita umanova chave normal ou se se perde-
rem todas as chaves) deve substi-
tuir-se a totalidade do sistema
imobilizador. Assim, é altamente
recomendável utilizar a chave nor-
mal e manter a chave de reconfi-
guração do código num lugar
seguro.
Não mergulhe as chaves na água.
Não exponha as chaves a tempe-
raturas excessivamente altas.
Não coloque as chaves junto a
ímans (incluindo, entre outros,
produtos tais como altifalantes,
etc.).
Não coloque as chaves junto a
objectos que transmitam sinais
eléctricos.
Não coloque objectos pesados
sobre as chaves.
Não rectifique nem altere o forma-
to das chaves.
Não desmonte a peça plástica das
chaves.
Não coloque duas chaves de um
sistema imobilizador no mesmo
porta-chaves.
Mantenha as chaves normais e as
chaves do sistema imobilizador
afastadas da chave de reconfigu-
ração do código do veículo.
PRECAUÇÃO
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
37P-F819D-P2 21/1/11 07:04 Página 19

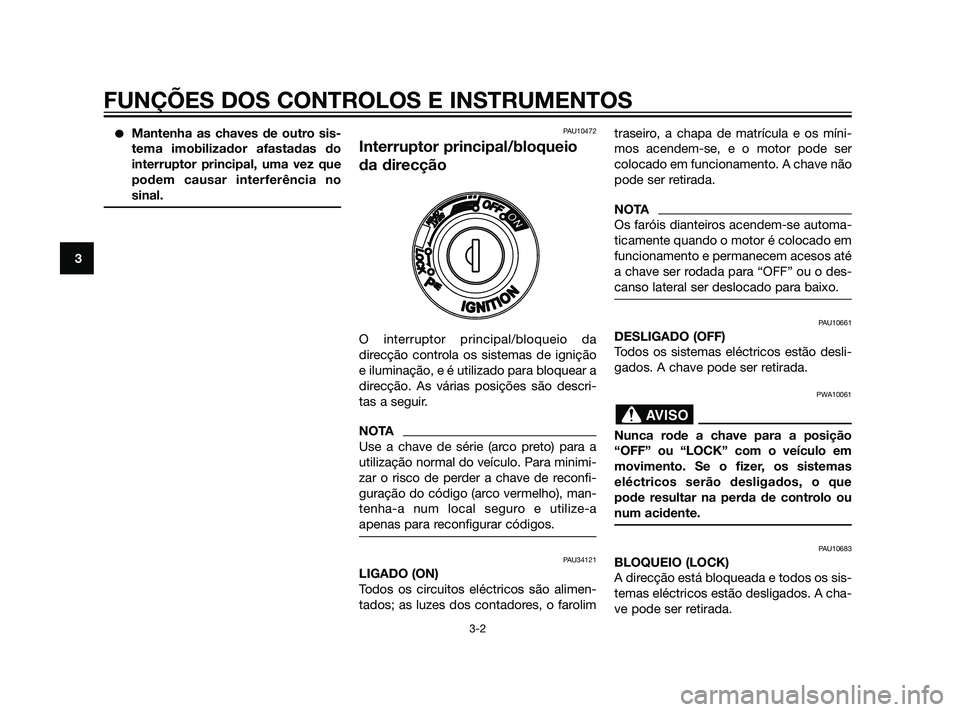

Mantenha as chaves de outro sis-
tema imobilizador afastadas do
interruptor principal, uma vez que
podem causar interferência no
sinal.PAU10472
Interruptor principal/bloqueio
da direcção
O interruptor principal/bloqueio da
direcção controla os sistemas de ignição
e iluminação, e é utilizado para bloquear a
direcção. As várias posições são descri-
tas a seguir.
NOTA
Use a chave de série (arco preto) para a
utilização normal do veículo. Para minimi-
zar o risco de perder a chave de reconfi-
guração do código (arco vermelho), man-
tenha-a num local seguro e utilize-a
apenas para reconfigurar códigos.
PAU34121
LIGADO (ON)
Todos os circuitos eléctricos são alimen-
tados; as luzes dos contadores, o farolimtraseiro, a chapa de matrícula e os míni-
mos acendem-se, e o motor pode ser
colocado em funcionamento. A chave não
pode ser retirada.
NOTA
Os faróis dianteiros acendem-se automa-
ticamente quando o motor é colocado em
funcionamento e permanecem acesos até
a chave ser rodada para “OFF” ou o des-
canso lateral ser deslocado para baixo.
PAU10661
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desli-
gados. A chave pode ser retirada.
PWA10061
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em
movimento. Se o fizer, os sistemas
eléctricos serão desligados, o que
pode resultar na perda de controlo ou
num acidente.
PAU10683
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os sis-
temas eléctricos estão desligados. A cha-
ve pode ser retirada.
AVISO
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
37P-F819D-P2 21/1/11 07:04 Página 20

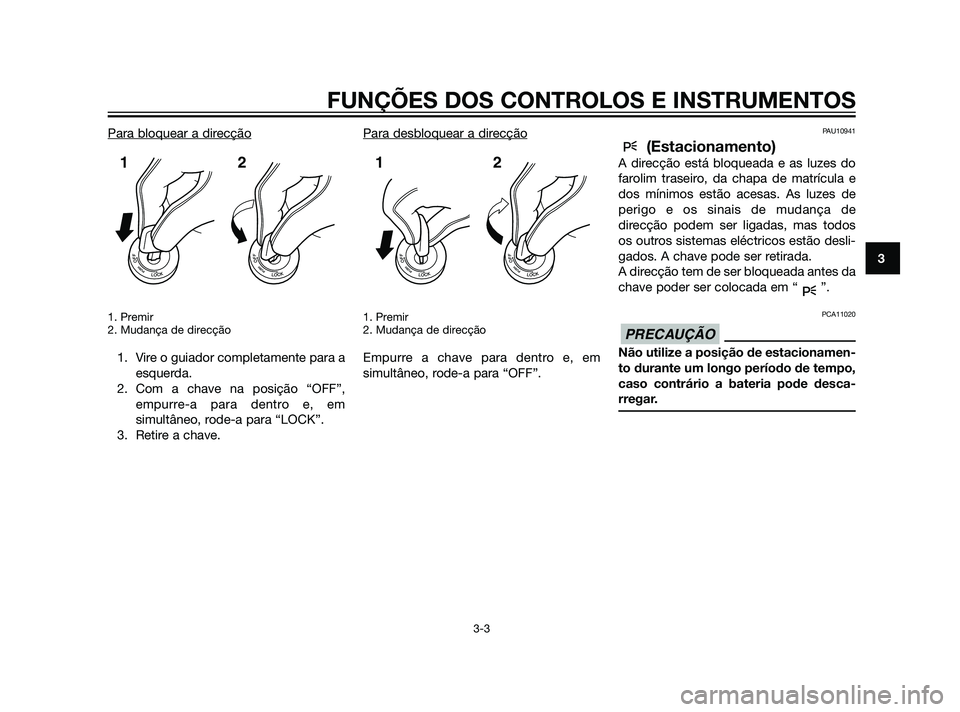

Para bloquear a direcção
1. Premir
2. Mudança de direcção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”,
empurre-a para dentro e, em
simultâneo, rode-a para “LOCK”.
3. Retire a chave.Para desbloquear a dir
ecção
1. Premir
2. Mudança de direcção
Empurre a chave para dentro e, em
simultâneo, rode-a para “OFF”.
PAU10941
(Estacionamento)
A direcção está bloqueada e as luzes do
farolim traseiro, da chapa de matrícula e
dos mínimos estão acesas. As luzes de
perigo e os sinais de mudança de
direcção podem ser ligadas, mas todos
os outros sistemas eléctricos estão desli-
gados. A chave pode ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PCA11020
Não utilize a posição de estacionamen-
to durante um longo período de tempo,
caso contrário a bateria pode desca-
rregar.
PRECAUÇÃO
1212
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
37P-F819D-P2 21/1/11 07:04 Página 21

PAU11004

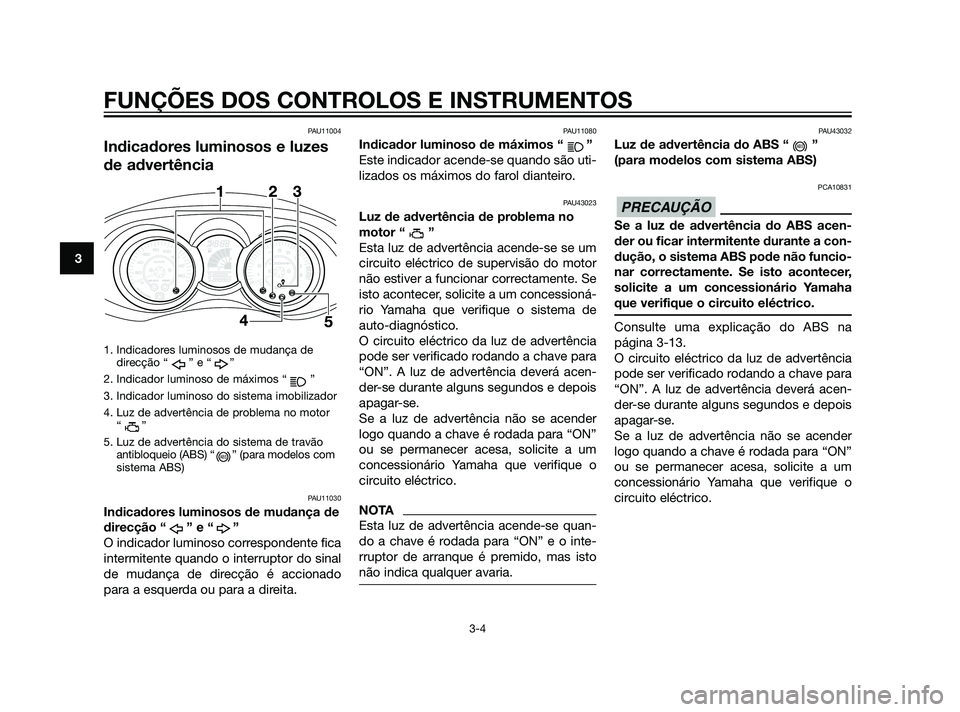

Indicadores luminosos e luzes
de advertência
1. Indicadores luminosos de mudança dedirecção “ ” e “ ”
2. Indicador luminoso de máximos “ ”
3. Indicador luminoso do sistema imobilizador
4. Luz de advertência de problema no motor “”
5. Luz de advertência do sistema de travão antibloqueio (ABS) “ ” (para modelos com
sistema ABS)
PAU11030
Indicadores luminosos de mudança de
direcção “ ” e “ ”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado
para a esquerda ou para a direita.
PAU11080
Indicador luminoso de máximos “ ”
Este indicador acende-se quando são uti-
lizados os máximos do farol dianteiro.
PAU43023
Luz de advertência de problema no
motor “ ”
Esta luz de advertência acende-se se um
circuito eléctrico de supervisão do motor
não estiver a funcionar correctamente. Se
isto acontecer, solicite a um concessioná-
rio Yamaha que verifique o sistema de
auto-diagnóstico.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um
concessionário Yamaha que verifique o
circuito eléctrico.
NOTA
Esta luz de advertência acende-se quan-
do a chave é rodada para “ON” e o inte-
rruptor de arranque é premido, mas isto
não indica qualquer avaria.
PAU43032
Luz de advertência do ABS “ ”
(para modelos com sistema ABS)
PCA10831
Se a luz de advertência do ABS acen-
der ou ficar intermitente durante a con-
dução, o sistema ABS pode não funcio-
nar correctamente. Se isto acontecer,
solicite a um concessionário Yamaha
que verifique o circuito eléctrico.
Consulte uma explicação do ABS na
página 3-13.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um
concessionário Yamaha que verifique o
circuito eléctrico.
PRECAUÇÃO
ABS
ABS
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
37P-F819D-P2 21/1/11 16:09 Página 22

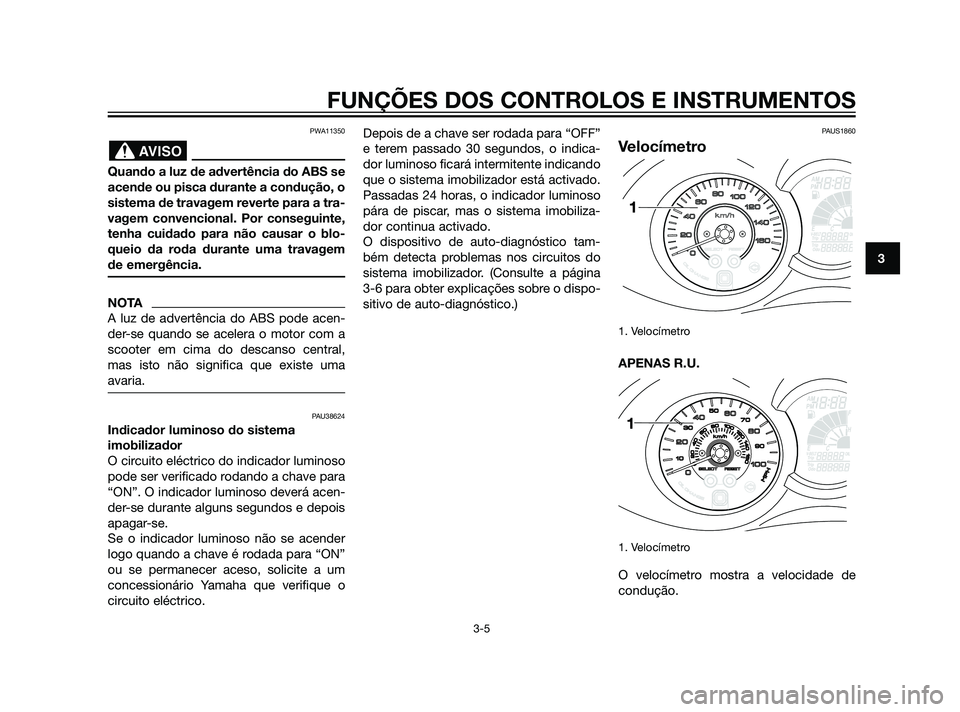

PWA11350
Quando a luz de advertência do ABS se
acende ou pisca durante a condução, o
sistema de travagem reverte para a tra-
vagem convencional. Por conseguinte,
tenha cuidado para não causar o blo-
queio da roda durante uma travagem
de emergência.
NOTA
A luz de advertência do ABS pode acen-
der-se quando se acelera o motor com a
scooter em cima do descanso central,
mas isto não significa que existe uma
avaria.
PAU38624
Indicador luminoso do sistema
imobilizador
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON”
ou se permanecer aceso, solicite a um
concessionário Yamaha que verifique o
circuito eléctrico.Depois de a chave ser rodada para “OFF”
e terem passado 30 segundos, o indica-
dor luminoso ficará intermitente indicando
que o sistema imobilizador está activado.
Passadas 24 horas, o indicador luminoso
pára de piscar, mas o sistema imobiliza-
dor continua activado.
O dispositivo de auto-diagnóstico tam-
bém detecta problemas nos circuitos do
sistema imobilizador. (Consulte a página
3-6 para obter explicações sobre o dispo-
sitivo de auto-diagnóstico.)
PAUS1860
Velocímetro
1. Velocímetro
APENAS R.U.
1. Velocímetro
O velocímetro mostra a velocidade de
condução.
AVISO
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
37P-F819D-P2 21/1/11 07:04 Página 23

Sempre que a chave for rodada para
“ON”, o indicador do velocímetro avança-
rá rapidamente pela gama de velocidades
e regressará a zero, a fim de testar o cir-
cuito eléctrico.PAU11872

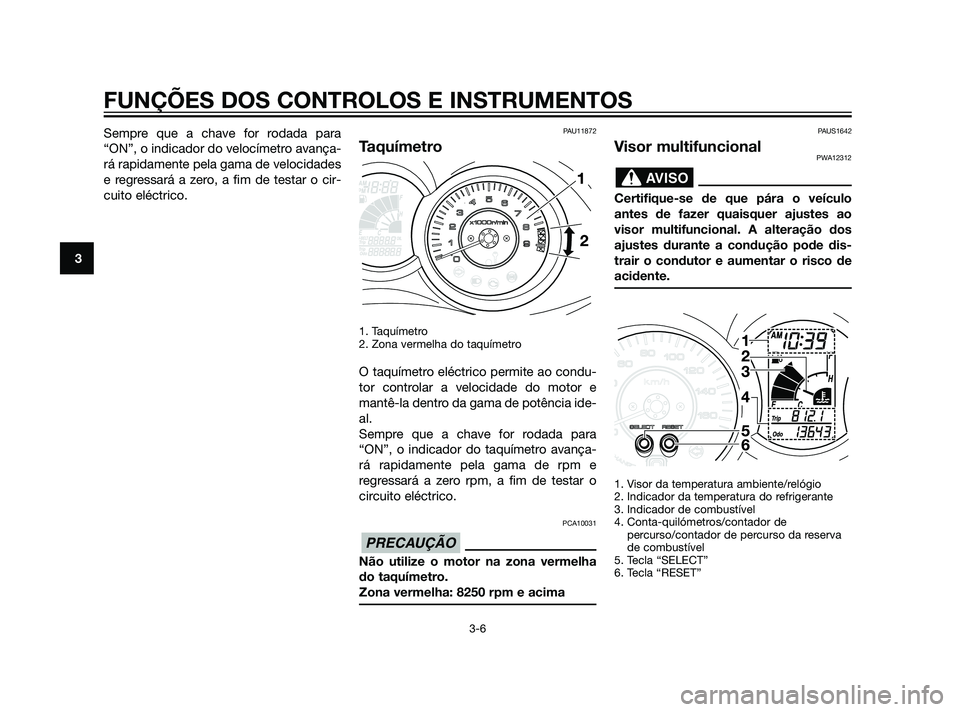

Taquímetro
1. Taquímetro
2. Zona vermelha do taquímetro
O taquímetro eléctrico permite ao condu-
tor controlar a velocidade do motor e
mantê-la dentro da gama de potência ide-
al.
Sempre que a chave for rodada para
“ON”, o indicador do taquímetro avança-
rá rapidamente pela gama de rpm e
regressará a zero rpm, a fim de testar o
circuito eléctrico.
PCA10031
Não utilize o motor na zona vermelha
do taquímetro.
Zona vermelha: 8250 rpm e acima
PAUS1642
Visor multifuncionalPWA12312
Certifique-se de que pára o veículo
antes de fazer quaisquer ajustes ao
visor multifuncional. A alteração dos
ajustes durante a condução pode dis-
trair o condutor e aumentar o risco de
acidente.
1. Visor da temperatura ambiente/relógio
2. Indicador da temperatura do refrigerante
3. Indicador de combustível
4. Conta-quilómetros/contador de
percurso/contador de percurso da reserva
de combustível
5. Tecla “SELECT”
6. Tecla “RESET”
AVISO
PRECAUÇÃO
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
37P-F819D-P2 21/1/11 07:04 Página 24
