2012 YAMAHA XCITY 250 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
GAU23526
Sicherungen wechseln Die Hauptsicherung und der Sicherungs-
kasten, der die Sicherungen für die einzel-
nen Stromkreise enthält, befinden sich hin-
ter der Abdeckung A. (Siehe Seite 6-8.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “ ” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]
3. Den Zündschlüssel auf “ ” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
1. Hauptsicherung
2. Ersatzsicherung
12
ZAUM0672
1. Sicherungskasten
2. Kühlerlüftersicherung
3. ECU-Sicherung
4. Zusatzsicherung
5. Signalanlagensicherung
6. Scheinwerfersicherung
7. Zündungssicherung
8. Ersatzsicherung
9. Ersatzsicherung
10.Ersatzsicherung
1
ZAUM0673
23
8910456 7
Vorgeschriebene Sicherungen:
Hauptsicherung:
30.0 A
ECU-Sicherung:
5.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
10.0 A
Scheinwerfersicherung:
15.0 A
Zusatzsicherung:
5.0 A
Kühlerlüftersicherung:
10.0 A
U5B2G4G0.book Page 26 Wednesday, May 30, 2012 4:32 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6
GAUM2182
Scheinwerferlampe auswech-
seln Dieses Modell ist mit Halogen-Scheinwer-
ferlampen ausgestattet. Eine durchge-
brannte Scheinwerferlampe wie folgt aus-
wechseln.ACHTUNG
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:●
Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
●
Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-
achten.
Fernlicht-Scheinwerferlampe auswech-
seln
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-8.)
2. Die Lampenschutzkappe abnehmen.3. Den Lampenhalter gegen den Uhrzei-
gersinn losdrehen und dann die defek-
te Lampe herausnehmen.
4. Die neue Scheinwerferlampe in den
Lampenhalter einsetzen und im Uhr-
zeigersinn festdrehen.
5. Die Lampenschutzkappe aufsetzen.
6. Das Verkleidungsteil montieren.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
Abblendlichtlampe auswechseln
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-8.)
2. Die Lampenschutzkappe abnehmen.1. Den Glasteil der Lampe nicht berühren.
1. Abdeckung der Scheinwerferlampe
1
ZAUM0674
1. Halterung der ScheinwerferlampeZAUM0675
1
U5B2G4G0.book Page 27 Wednesday, May 30, 2012 4:32 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6
3. Den Scheinwerfer-Steckverbinder ab-
ziehen.
4. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.5. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
6. Den Scheinwerferstecker anschlie-
ßen.
7. Die Lampenschutzkappe aufsetzen.
8. Das Verkleidungsteil montieren.
9. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAUT1263
Blinkerlampe vorn auswechseln ACHTUNG
GCA10670
Diese Arbeit sollte grundsätzlich von ei-
ner Yamaha-Fachwerkstatt durchgeführt
werden.1. Den Roller auf den Hauptständer stel-
len.
2. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-8.)
3. Die Blinkerlampenfassung samt Lam-
pe gegen den Uhrzeigersinn heraus-
drehen.
4. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
1. Abdeckung der Scheinwerferlampe
1. Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
1
ZAUM0677 ZAUM0678
1
2
1. Blinkerlampenfassung
1
ZAUM0465
U5B2G4G0.book Page 28 Wednesday, May 30, 2012 4:32 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6
5. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
6. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
7. Das Verkleidungsteil montieren.
GAUM2191
Ersetzen einer Rücklicht-/Brems-
lichtlampe oder einer Lampe des
hinteren Blinkers 1. Das Fahrzeug auf den Hauptständer
stellen.
2. Die Abdeckung B abnehmen. (Siehe
Seite 6-8.)
3. Die Rücklicht-/Bremslichteinheit ab-
schrauben.
4. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.5. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
6. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
7. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
8. Die Schrauben und die Rücklicht-
/Bremslichteinheit montieren.
9. Die Abdeckung montieren.1. SchraubeZAUM0679
1
1. Fassung der Rücklicht-/Bremslichtlampe
2. BlinkerlampenfassungZAUM0680
12
U5B2G4G0.book Page 29 Wednesday, May 30, 2012 4:32 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
6
GAUM2202
Kennzeichenleuchten-Lampe
auswechseln 1. Die Fassung (samt Lampe) herauszie-
hen.
2. Die durchgebrannte Lampe heraus-
ziehen.
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
GAUM2212
Standlichtlampe auswechseln Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-8.)
2. Die Fassung (samt Lampe) herauszie-
hen.
3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Das Verkleidungsteil montieren.
GAU25881
Fehlersuche Obwohl alle Yamaha-Motorroller vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorroller sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt wer-
den, denn nur diese bietet das Know-how,
die Werkzeuge und die Erfahrung für eine
optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-
1. Lampenfassung der Kennzeichenbeleuch-
tungZAUM0681
1
1. Stecker der StandlichtlampeZAUM0682
1
U5B2G4G0.book Page 30 Wednesday, May 30, 2012 4:32 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.U5B2G4G0.book Page 31 Wednesday, May 30, 2012 4:32 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6
GAU42134

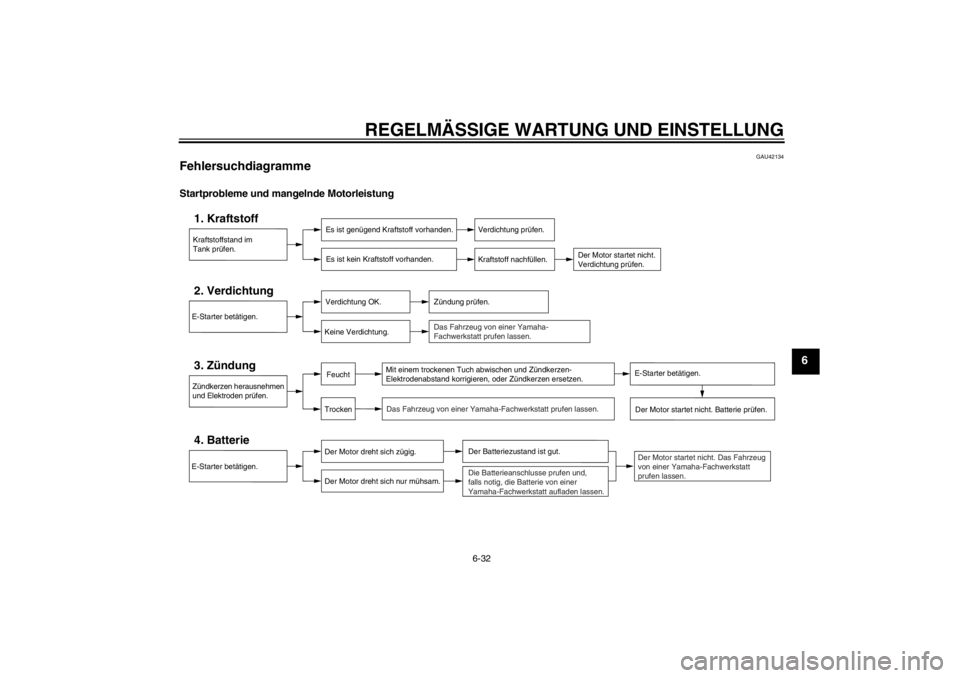

Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.
TrockenFeucht
E-Starter betätigen.
Die Batterieanschlusse prufen und,
falls notig, die Batterie von einer
Yamaha-Fachwerkstatt aufladen lassen.Der Motor startet nicht. Das Fahrzeug
von einer Yamaha-Fachwerkstatt
prufen lassen. Das Fahrzeug von einer Yamaha-
Fachwerkstatt prufen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
U5B2G4G0.book Page 32 Wednesday, May 30, 2012 4:32 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-33
6
Motorüberhitzung
WARNUNG
GWA10400
●
Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.
●
Nachdem die Kühlerverschlussdeckel-Arretierschraube losgedreht wurde, einen dicken Lappen, wie z. B. ein Handtuch,
über den Kühlerverschlussdeckel legen und dann den Deckel langsam gegen den Uhrzeigersinn bis zum Anschlag drehen,
damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu vernehmen ist, auf den Deckel drücken und gegen
den Uhrzeigersinn abschrauben.
HINWEISFalls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Motor abkühlen lassen.
Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
