2012 YAMAHA XCITY 250 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch ab-
wischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU43422
ACHTUNG
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.

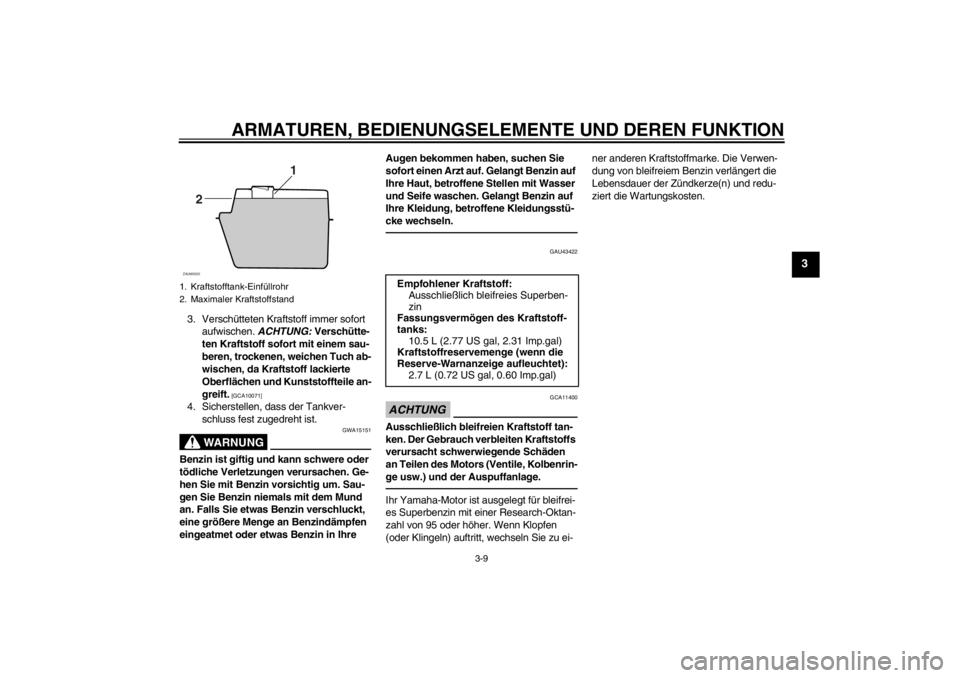

1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
1
2
ZAUM0020
Empfohlener Kraftstoff:
Ausschließlich bleifreies Superben-
zin
Fassungsvermögen des Kraftstoff-
tanks:
10.5 L (2.77 US gal, 2.31 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnanzeige aufleuchtet):
2.7 L (0.72 US gal, 0.60 Imp.gal)
U5B2G4G0.book Page 9 Wednesday, May 30, 2012 4:32 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAU13445
Katalysatoren Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10862
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:●
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.
●
Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.
●
Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten durch-
führen.
●
Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10701
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
GAU13932

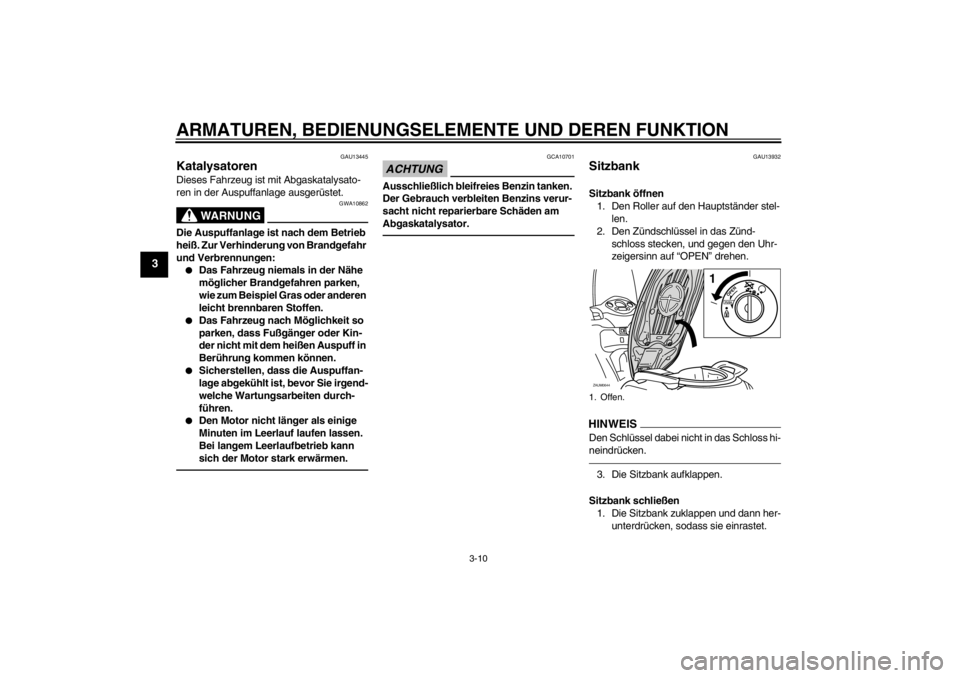

Sitzbank Sitzbank öffnen
1. Den Roller auf den Hauptständer stel-
len.
2. Den Zündschlüssel in das Zünd-
schloss stecken, und gegen den Uhr-
zeigersinn auf “OPEN” drehen.HINWEISDen Schlüssel dabei nicht in das Schloss hi-
neindrücken.3. Die Sitzbank aufklappen.
Sitzbank schließen
1. Die Sitzbank zuklappen und dann her-
unterdrücken, sodass sie einrastet.1. Offen.ZAUM0644
PUSHOPEN
1
U5B2G4G0.book Page 10 Wednesday, May 30, 2012 4:32 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
2. Den Schlüssel vom Zündschloss ab-
ziehen, wenn der Roller unbeaufsich-
tigt gelassen wird.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAUM2511
Ablagefächer Vorderes Ablagefach
Ablagefach aufschließenDen Schlüssel in das Schloss stecken und
dann 1/4 Drehung im Uhrzeigersinn drehen.
Ablagefach öffnen sobald es aufgeschlos-sen istKnopf 1/4 Drehung im Uhrzeigersinn dre-
hen. Der Knopf kehrt in seine ursprüngliche
Lage zurück, sobald er losgelassen wird.
Ablagefach schließenDen Deckel in seine ursprüngliche Lage
bringen.Ablagefach zuschließen
Den Schlüssel in das Schloss stecken und
dann 1/4 Drehung gegen den Uhrzeiger-
sinn drehen und dann abziehen.
WARNUNG
GWA11191
●
Den Zuladungsgrenzwert von 1 kg
(2 lb) für das vordere Ablagefach
nicht überschreiten.
●
Den Belastungsgrenzwert von 185
kg (408 lb) für dieses Fahrzeug
nicht überschreiten.
Hinteres Ablagefach
Unter der Sitzbank befindet sich ein Ablage-
fach. (Siehe Seite 3-10.)
1. Schloss.
2. Vorderes AblagefachZAUM0645
OPEN
OPEN
UNLOCKLOCK
OPEN
OPEN
UNLOCKLOCK
OPEN
OPEN
UNLOCKLOCK
1
2
1. Hinteres AblagefachZAUM0646
1
U5B2G4G0.book Page 11 Wednesday, May 30, 2012 4:32 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
WARNUNG
GWAT1051
●
Den Zuladungsgrenzwert von 5 kg
(11 lb) für das hintere Ablagefach
nicht überschreiten.
●
Den Belastungsgrenzwert von 185
kg (408 lb) für dieses Fahrzeug
nicht überschreiten.
ACHTUNG
GCA10081
Bei der Benutzung des Ablagefachs die
folgenden Punkte beachten.●
Da das Ablagefach sich stark er-
wärmt, wenn es der Sonne und/oder
dem heißen Motor ausgesetzt ist,
sollten keine wärmeempfindlichen
Dinge, Verbrauchsartikel oder
brennbaren Gegenstände darin auf-
bewahrt werden.
●
Um zu verhindern, dass sich Feuch-
tigkeit im Ablagefach ausbreitet,
sind feuchte Gegenstände in einen
Plastikbeutel einzupacken, bevor
sie im Ablagefach aufbewahrt wer-
den.
●
Da das Ablagefach beim Waschen
des Rollers feucht werden kann,
sind im Ablagefach befindliche Ge-
genstände in einen Plastikbeutel
einzupacken.
●
Im Ablagefach keine Wertsachen
und keine zerbrechlichen Gegen-
stände aufbewahren.
Im Ablagefach ist Platz für einen Helm, vor-
ausgesetzt, dieser wird mit nach hinten wei-
sendem Visier abgelegt.HINWEIS●
Gewisse Helme können aufgrund ihrer
Größe oder Form nicht in das Ablage-
fach hineinpassen.
●
Den Roller nicht mit geöffneter Sitz-
bank unbeaufsichtigt stehen lassen.
GAUM2490
Windschutzscheibe Je nach Wunsch des Fahrers kann die
Windschutzscheibenhöhe in eine von vier
Positionen gebracht werden.
Einstellen der Windschutzscheibenhöhe
1. Die Schrauben auf beiden Seiten der
Windschutzscheibe entfernen.
2. Die Windschutzscheibe in die ge-
wünschte Stellung bringen.
3. Die Schrauben anbringen und dann
mit dem vorgeschriebenen Anzugs-
moment festziehen.1. Windschutzscheibe
2. SchraubeAnzugsmoment:
Windschutzscheibenschraube:
4 Nm (0.4 m·kgf, 2.9 ft·lbf)ZAUM0797
1
2
U5B2G4G0.book Page 12 Wednesday, May 30, 2012 4:32 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
WARNUNG
GWA10920
Nach Einstellung der Windschutzschei-
be:●
Die Windschutzscheiben-Schrau-
ben ordnungsgemäß festziehen.
●
Drehen Sie den Lenker nach links
und rechts und stellen Sie sicher,
dass der Lenker nicht behindert
wird und dass die Windschutz-
scheibe keine anderen Teile be-
rührt.
●
Öffnen Sie den Gasdrehgriff und
stellen Sie sicher, dass der Gas-
drehgriff ordnungsgemäß zurück-
gezogen wird nachdem er freigege-
ben ist. Sonst kann es zu Unfällen
oder Verletzungen kommen.
GAU14882
Federbeine einstellen
WARNUNG
GWA10210
Beide Federbeine gleichmäßig einstel-
len. Eine ungleichmäßige Einstellung
beeinträchtigt Fahrverhalten und Stabili-
tät.Jedes Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.ACHTUNG
GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
Zum Erhöhen der Federvorspannung (Fe-
derung härter) beide Federvorspannringe in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) bei-
de Federvorspannringe in Richtung (b) dre-
hen.
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Gegenmar-
kierung am Stoßdämpfer ausgerichtet wer-
den.

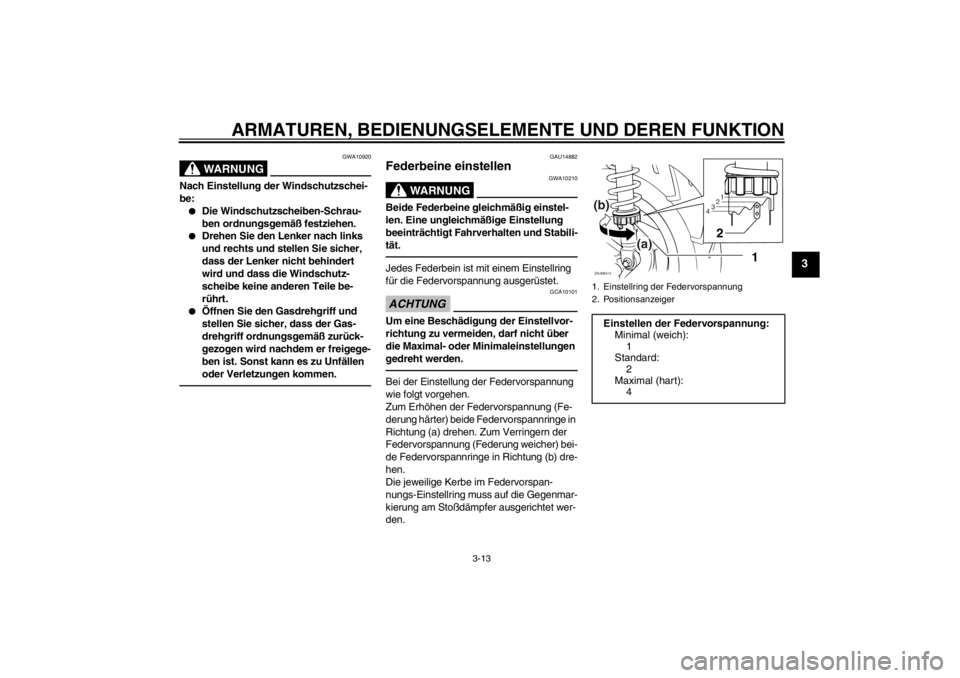

1. Einstellring der Federvorspannung
2. Positionsanzeiger
Einstellen der Federvorspannung:
Minimal (weich):
1
Standard:
2
Maximal (hart):
4
1
2
3
4
1
2
(b)
(a)
ZAUM0414
U5B2G4G0.book Page 13 Wednesday, May 30, 2012 4:32 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
GAU15112
Gepäckträger (wenn vorhanden)
WARNUNG
GWA10171
●
Den Zuladungsgrenzwert von 5 kg
(11 lb) für den Gepäckträger nicht
überschreiten.
●
Den Belastungsgrenzwert von 185
kg (408 lb) für dieses Fahrzeug
nicht überschreiten.
GAUT1072
Gepäckhaken
WARNUNG
GWAT1031
●
Den Zuladungsgrenzwert von 3 kg
(7 lb) für den Gepäckhaken nicht
überschreiten.
●
Den Belastungsgrenzwert von 185
kg (408 lb) für dieses Fahrzeug
nicht überschreiten.
GAU15305
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsunter-
brechungs- und Anlasssperrschalter-Sys-
tem erklärt.)

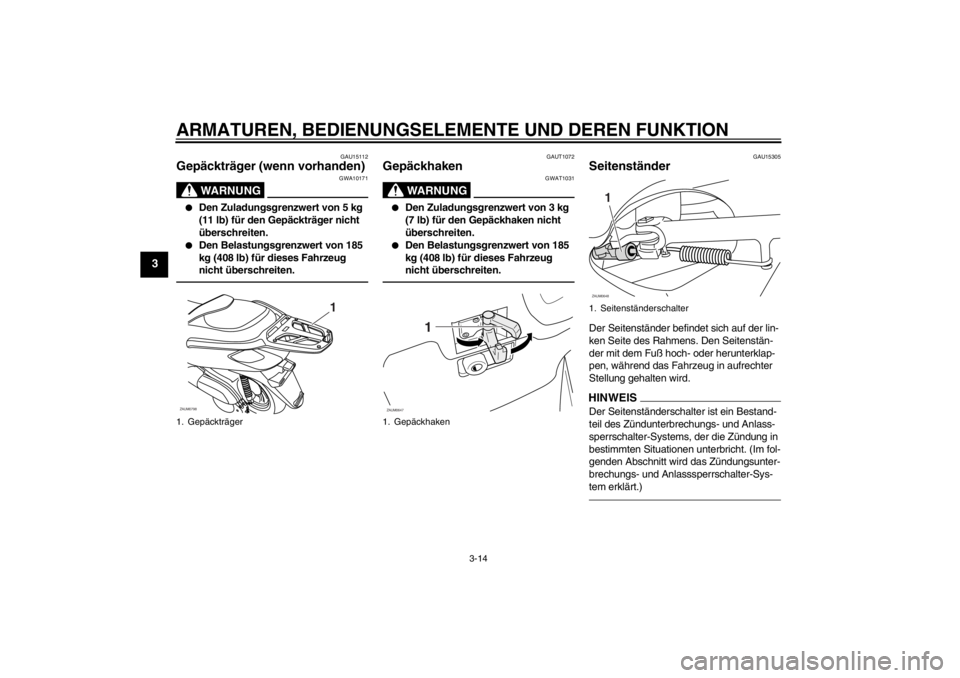

1. GepäckträgerZAUM0798
1
1. Gepäckhaken
1
ZAUM0647
1. SeitenständerschalterZAUM0648
1
U5B2G4G0.book Page 14 Wednesday, May 30, 2012 4:32 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
WARNUNG
GWA10241
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig. Falls Störungen an diesem
System festgestellt werden, das Fahr-
zeug umgehend von einer Yamaha-
Fachwerkstatt instand setzen lassen.
GAU45052
Zündunterbrechungs- u. Anlass-
sperrschalter-System Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst die Seiten-
ständer- und Bremslichtschalter und erfüllt
folgende Zwecke:●
Es verhindert ein Anlassen des Mo-
tors, wenn der Seitenständer hochge-
klappt ist, aber keine Bremse betätigt
wird.
●
Es verhindert ein Anlassen des Motors
bei betätigter Bremse, solange der
Seitenständer nicht hochgeklappt
wird.
●
Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
U5B2G4G0.book Page 15 Wednesday, May 30, 2012 4:32 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3

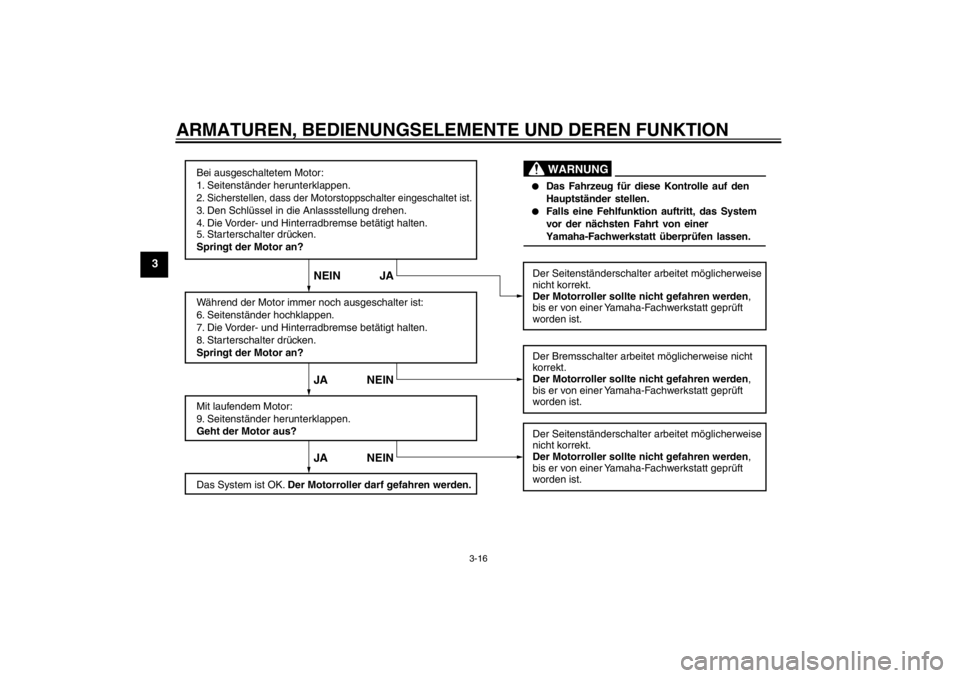

Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstoppschalter eingeschaltet ist.3. Den Schlüssel in die Anlassstellung drehen.
4. Die Vorder- und Hinterradbremse betätigt halten.
5. Starterschalter drücken.
Springt der Motor an?
Während der Motor immer noch ausgeschalter ist:
6. Seitenständer hochklappen.
7. Die Vorder- und Hinterradbremse betätigt halten.
8. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
9. Seitenständer herunterklappen.
Geht der Motor aus?
Das System ist OK. Der Motorroller darf gefahren werden.Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Bremsschalter arbeitet möglicherweise nicht
korrekt.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
JA NEIN JA NEIN NEIN JA
WARNUNG
●
Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.
●
Falls eine Fehlfunktion auftritt, das System
vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
U5B2G4G0.book Page 16 Wednesday, May 30, 2012 4:32 PM
