2012 YAMAHA XCITY 250 Betriebsanleitungen (in German)

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-1
7
GAU26094
Pflege Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass der
Motorroller ungeschützt ist. Obwohl nur
hochwertige Materialien verwendet werden,
sind die Bauteile nicht korrosionssicher.
Während bei Automobilen beispielsweise
ein korrodierter Auspuff unbeachtet bleibt,
fallen schon kleine Rostansätze an der Mo-
torroller-Auspuffanlage unangenehm auf.
Regelmäßige, richtige Pflege ist nicht nur
eine Bedingung für Garantieansprüche,
sondern Ihr Motorroller wird auch besser
aussehen, länger leben und optimale Leis-
tungen erbringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich des Zündkerzensteckers
fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-niger auf Dichtungen und Radachsen
auftragen! Kaltreiniger und Schmutz
mit Wasser abspülen.
Reinigung
ACHTUNG
GCA10783
●
Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als vor-
geschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem Korrosions-
schutz versehen.
●
Unsachgemäße Reinigung kann
Plastikteile (wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw.) und die Schall-
dämpfer beschädigen.
Ausschließlich weiche, saubere Tü-
cher oder Schwämme mit Wasser
verwenden, um Plastikteile zu reini-
gen. Wenn sich die Plastikteile mit
Wasser allein nicht gründlich ge-
nug reinigen lassen, kann ein ver-dünntes, mildes Reinigungsmittel
zusammen mit Wasser verwendet
werden. Da Reinigungsmittel Plas-
tikteile angreifen können, müssen
alle Reste des Reinigungsmittels
mit sehr viel Wasser abgespült wer-
den.
●
Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel, Ben-
zin, Rostschutz- oder
-entfernungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.
●
Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.
●
Für Motorroller, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
U5B2G4G0.book Page 1 Wednesday, May 30, 2012 4:32 PM

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-2
7
Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld lie-
genden Stelle der
Windschutzscheibe testen, ob es
Scheuerspuren hinterlässt. Ist die
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
tel verwenden.
Nach normalem GebrauchSchmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.Nach Fahrten im Regen, auf Straßen, die
mit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.HINWEISIm Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden
sein.1. Den Motorroller abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG: Kein warmes Wasser
verwenden, da es die Korrosions-
aktivität des Salzes erhöht.
[GCA10791]
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metallo-
berflächen sprühen, einschließlich
verchromter und vernickelter Metallo-
berflächen.
Nach der Reinigung
1. Den Roller mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.2. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
3. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
verchromt oder vernickelt sind.
4. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Oberflä-
chen.
7. Den Motorroller vollständig trocknen
(lassen), bevor er untergestellt oder
abgedeckt wird.
WARNUNG
GWA10942
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust füh-
ren.●
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet. Gegebenenfalls
Bremsscheiben und -beläge mit
U5B2G4G0.book Page 2 Wednesday, May 30, 2012 4:32 PM

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-3
7
Aceton oder einem handelsübli-
chen Bremsenreiniger säubern;
Reifen mit warmem Wasser und ei-
nem milden Reinigungsmittel ab-
waschen.
●
Vor einer Fahrt mit dem Motorroller
die Bremsleistung und das Verhal-
ten in Kurven testen.
ACHTUNG
GCA10800
●
Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.
●
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
●
Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
HINWEIS●
Produktempfehlungen erhalten Sie bei
Ihrem Yamaha-Händler.
●
Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-
scheibe entfernt werden.
GAU36563
Abstellen Kurzzeitiges Abstellen
Der Roller sollte stets kühl und trocken un-
tergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um ihn vor Staub
zu schützen. Achten Sie darauf, dass der
Motor und die Auspuffanlage kühl sind, be-
vor Sie den Motorroller abdecken.ACHTUNG
GCA10820
●
Stellen Sie einen nassen Motorrol-
ler niemals in eine unbelüftete Ga-
rage oder decken ihn mit einer Pla-
ne ab, denn dann bleibt das Wasser
auf den Bauteilen stehen, und das
kann Rostbildung zur Folge haben.
●
Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihren Motorroller mehrere Mo-
nate stilllegen, sollten folgende Schutzvor-
kehrungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.
U5B2G4G0.book Page 3 Wednesday, May 30, 2012 4:32 PM

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-4
7
2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die folgen-
den Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zündker-
zenstecker wieder auf die Zünd-
kerze aufsetzen. WARNUNG! Um
Beschädigungen und Verletzun-gen durch Funken zu vermei-
den, beim Durchdrehen des Mo-
tors sicherstellen, dass die
Zündkerzenelektroden geerdet
sind.
[GWA10951]
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
den Motorroller so aufbocken, dass
beide Räder über dem Boden schwe-
ben. Anderenfalls jeden Monat die Rä-
der etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-24.
HINWEISAnfallende Reparaturen vor der Stilllegung
ausführen.
U5B2G4G0.book Page 4 Wednesday, May 30, 2012 4:32 PM

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2215 mm (87.2 in)
Gesamtbreite:
785 mm (30.9 in)
Gesamthöhe:
1475 mm (58.1 in)
Sitzhöhe:
790 mm (31.1 in)
Radstand:
1470 mm (57.9 in)
Bodenfreiheit:
165 mm (6.50 in)
Mindest-Wendekreis:
2400 mm (94.5 in)Gewicht:Gewicht (fahrfertig):
173 kg (381 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder
Hubraum:
249 cm³
Bohrung × Hub:
69.0 × 66.8 mm (2.72 × 2.63 in)
Verdichtungsverhältnis:
10.00 : 1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung

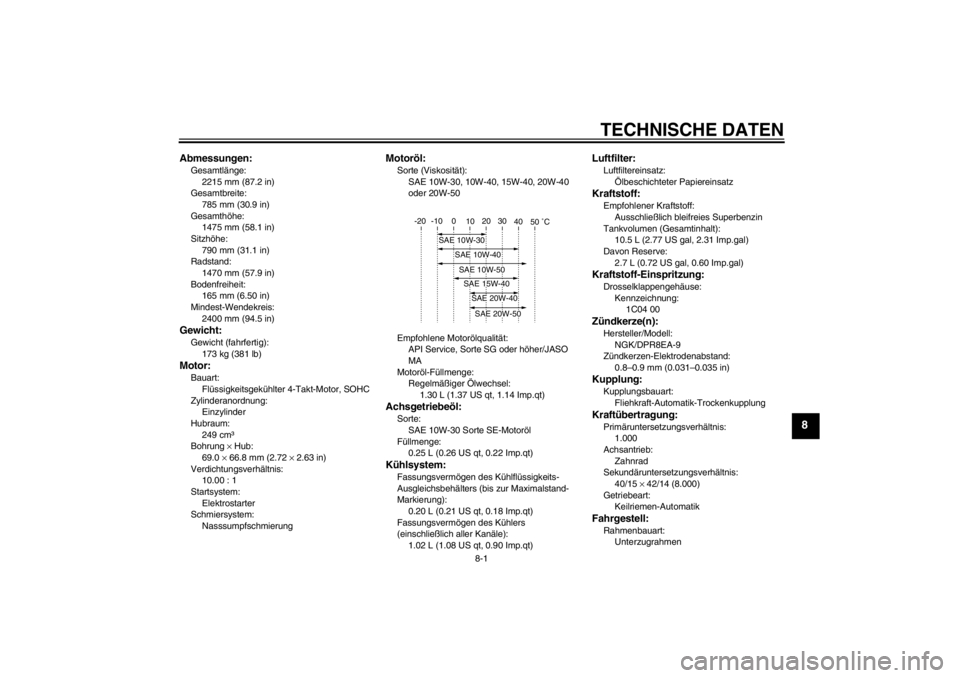

Motoröl:Sorte (Viskosität):
SAE 10W-30, 10W-40, 15W-40, 20W-40
oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Regelmäßiger Ölwechsel:
1.30 L (1.37 US qt, 1.14 Imp.qt)Achsgetriebeöl:Sorte:
SAE 10W-30 Sorte SE-Motoröl
Füllmenge:
0.25 L (0.26 US qt, 0.22 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.20 L (0.21 US qt, 0.18 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
1.02 L (1.08 US qt, 0.90 Imp.qt)
Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
10.5 L (2.77 US gal, 2.31 Imp.gal)
Davon Reserve:
2.7 L (0.72 US gal, 0.60 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung:
1C04 00Zündkerze(n):Hersteller/Modell:
NGK/DPR8EA-9
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)Kupplung:Kupplungsbauart:
Fliehkraft-Automatik-TrockenkupplungKraftübertragung:Primäruntersetzungsverhältnis:
1.000
Achsantrieb:
Zahnrad
Sekundäruntersetzungsverhältnis:
40/15 × 42/14 (8.000)
Getriebeart:
Keilriemen-AutomatikFahrgestell:Rahmenbauart:
Unterzugrahmen
-20 -10 0
10 20 30
40
50 C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5B2G4G0.book Page 1 Wednesday, May 30, 2012 4:32 PM

TECHNISCHE DATEN
8-2
8
Lenkkopfwinkel:
26.00 Grad
Nachlauf:
96 mm (3.8 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70-16 M/C 57P
Hersteller/Typ:
PIRELLI/SPORT DEMON FRONTHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
140/70-15 69P
Hersteller/Typ:
PIRELLI/SPORT DEMONZuladung:Max. Gesamtzuladung:
185 kg (408 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
170 kPa (1.70 kgf/cm², 25 psi)
Hinten:
190 kPa (1.90 kgf/cm², 28 psi)
Zuladungsbedingung:
90–185 kg (198–408 lb)
Vorn:
180 kPa (1.80 kgf/cm², 26 psi)Hinten:
200 kPa (2.00 kgf/cm², 29 psi)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
16 M/C x MT3.00Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
15 M/C x MT4.00Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
100.0 mm (3.94 in)
Hinterrad-Federung:Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
105.0 mm (4.13 in)Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GTX9-BS
Spannung, Kapazität:
12 V, 8.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Abblendlicht:
12 V, 55.0 W × 1
Fernlicht:
12 V, 55.0 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 2
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
U5B2G4G0.book Page 2 Wednesday, May 30, 2012 4:32 PM

TECHNISCHE DATEN
8-3
8
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED x 2
Reserve-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LEDSicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
10.0 A
ECU-Sicherung:
5.0 A
Zusatzsicherung:
5.0 A
U5B2G4G0.book Page 3 Wednesday, May 30, 2012 4:32 PM

KUNDENINFORMATION
9-1
9
GAU48612
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26410
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde registriert.
GAU26490
Modellcode-Plakette
Die Modellcode-Plakette ist an der Sitz-
bank-Unterseite angebracht. (Siehe Seite
3-10.) Übertragen Sie Informationen auf
dieser Plakette in die vorgesehenen Felder.
Diese Informationen benötigen Sie zur Er-
satzteil-Bestellung bei Ihrem Yamaha-
Händler.
1. Fahrzeug-IdentifizierungsnummerZAUM0683
1
1. Modellcode-PlaketteZAUM0684
1
U5B2G4G0.book Page 1 Wednesday, May 30, 2012 4:32 PM
