INFORMACIÓN RELATIVA A LA SEGURIDAD
1-2
1
estado implicados en accidentes ni si-
quiera tienen un permiso de conducir
vigente.
No conduzca sin estar cualificado y
no preste su scooter a personas
que no lo estén.
Conozca sus capacidades y sus lí-
mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con el scooter y to-
dos sus mandos.
●
Muchos accidentes se han debido a
un error del conductor del scooter. Un
error típico consiste en abrirse dema-
siado en una curva a causa del exceso
de velocidad o el subviraje (ángulo de
ladeo insuficiente para la velocidad).
Respete siempre el límite de veloci-
dad y no circule nunca más rápido
de lo que resulte adecuado según el
estado de la calzada y el tráfico.
Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.
●
La postura del conductor y del pasaje-
ro es importante para poder mantener
un control adecuado.
Para mantener el control del scoo-
ter durante la marcha, el conductor
debe mantener ambas manos en el
manillar y ambos pies en las estri-
beras.
El pasajero debe sujetarse siempre
al conductor, a la correa del asiento
o al asidero con las dos manos y
mantener ambos pies en las estri-
beras del pasajero. No lleve nunca
a un pasajero que no pueda mante-
ner firmemente ambos pies en las
estriberas.
●
No conduzca nunca bajo los efectos
del alcohol u otras drogas.
●
Este scooter está diseñado únicamen-
te para circular en calle/carretera. No
es adecuado para caminos.
Protección personal
La mayoría de las muertes en accidentes
de scooter se producen por lesiones en la
cabeza. El uso de un casco de seguridad es
esencial en la prevención o reducción de
las lesiones en la cabeza.
●
Utilice siempre un casco homologado.
●
Utilice una máscara o gafas. El viento
en los ojos sin proteger puede reducir
la visión y retrasar la percepción de un
peligro.
●
El uso de una chaqueta, calzado, pan-
talones y guantes resistentes, etc., re-
sulta eficaz para prevenir o reducir las
abrasiones o laceraciones.
●
No lleve nunca prendas amplias que
puedan engancharse en los mandos o
en las ruedas y provocar lesiones o un
accidente.
●
Utilice siempre ropa protectora que le
cubra las piernas, los tobillos y los
pies. El motor y el sistema de escape
están muy calientes durante la marcha
o después y pueden provocar quema-
duras.
●
El pasajero debe observar también las
precauciones indicadas anteriormen-
te.
Evite el envenenamiento por monóxido
de carbono
Los gases de escape del motor contienen
monóxido de carbono, un gas letal. La inha-
lación de monóxido de carbono puede pro-
vocar dolores de cabeza, mareo,
somnolencia, nauseas, confusión y, por úl-
timo, la muerte.
U16PS3S0.book Page 2 Tuesday, June 19, 2012 11:43 AM

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-3
1
El monóxido de carbono es un gas incoloro,
inodoro e insípido que puede estar presen-
te aunque no se vea ni se huela nada pro-
cedente del escape del motor. Se pueden
acumular en tiempo muy breve niveles leta-
les de monóxido de carbono que le postra-
rán rápidamente y le impedirán salvarse.
Asimismo, en lugares cerrados o mal venti-
lados pueden mantenerse niveles letales
de monóxido de carbono durante horas o
días. Si nota cualquier síntoma de envene-
namiento por monóxido de carbono aban-
done el lugar inmediatamente, respire aire
fresco y SOLICITE TRATAMIENTO MÉDI-
CO.●
No ponga el motor en marcha en un lu-
gar cerrado. Aunque intente eliminar
los gases de escape con extractores o
ventanas y puertas abiertas, el mo-
nóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.
●
No ponga en marcha el motor en luga-
res mal ventilados o parcialmente ce-
rrados como cobertizos, garajes o
cocheras.
●
No ponga en marcha el motor en el ex-
terior cuando los gases de escape
puedan penetrar en un edificio a tra-
vés de aberturas como ventanas y
puertas.Carga
La incorporación de accesorios o carga que
modifiquen la distribución del peso del
scooter puede reducir su estabilidad y ma-
nejabilidad. Para evitar la posibilidad de un
accidente, tenga mucho cuidado al añadir
carga o accesorios al scooter. Si ha añadi-
do carga o accesorios al scooter, conduzca
con mucha precaución. A continuación,
además de información sobre accesorios,
exponemos algunas reglas generales que
se deben observar en caso de cargar equi-
paje o añadir accesorios al scooter:
El peso total del conductor, el pasajero, los
accesorios y el equipaje no debe superar la
carga máxima. La utilización de un vehí-
culo sobrecargado puede ocasionar un
accidente.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:
●
El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible del scooter. Sujete bien los ob-
jetos más pesados lo más cerca posi-
ble del centro del vehículo y distribuya
el peso lo más uniformemente posibleen ambos lados del scooter a fin de re-
ducir al mínimo el desequilibrio o la
inestabilidad.
●
El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos al scooter antes de
iniciar la marcha. Compruebe con fre-
cuencia las fijaciones de los acceso-
rios y las sujeciones de la carga.
Ajuste correctamente la suspensión
en función de la carga que lleve
(únicamente en los modelos con
suspensión ajustable) y compruebe
el estado y la presión de los neumá-
ticos.
No sujete nunca objetos grandes o
pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.
Dichos objetos pueden crear inesta-
bilidad en el manejo o disminuir la
respuesta de la dirección.
●
Este vehículo no está diseñado
para arrastrar un remolque acoplar-
le un sidecar.
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden Carga máxima:
185 kg (408 lb)
U16PS3S0.book Page 3 Tuesday, June 19, 2012 11:43 AM

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-4
1
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y
aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con Yamaha
fabrican repuestos y accesorios u ofrecen
otras modificaciones para vehículos
Yamaha. Yamaha no puede probar los pro-
ductos que fabrican estas empresas. Por
tanto, Yamaha no puede respaldar ni reco-
mendar el uso de accesorios no vendidos
por Yamaha ni modificaciones no recomen-
dadas específicamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Repuestos, accesorios y modificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funciona-
miento pueden representar, para usted y
otras personas, un peligro de daños perso-nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.
●
No instale nunca accesorios ni lleve
cargas que puedan afectar a las pres-
taciones del scooter. Revise cuidado-
samente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad del scooter por sus efec-
tos aerodinámicos. El scooter pue-de adquirir una tendencia a
levantarse por efecto del viento de
frente o hacerse inestable con vien-
to de costado. Estos accesorios,
asimismo, pueden provocar inesta-
bilidad al adelantar o ser adelanta-
do por vehículos de gran tamaño.
Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li-
bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
●
Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema del
scooter, puede producirse una avería
eléctrica, la cual puede provocar el
apagado de las luces o la pérdida de
potencia del motor, con el consiguien-
te peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega el scooter han sido diseñados confor-
me a las prestaciones del mismo y para
aportar la combinación óptima de manejabi-
lidad, frenada y confort. Es posible que
otros neumáticos, llantas, medidas y combi-
U16PS3S0.book Page 4 Tuesday, June 19, 2012 11:43 AM

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-5
1
naciones no resulten adecuados. Consulte
en la página 6-17 las especificaciones de
los neumáticos e información adicional so-
bre su sustitución.
Transporte del scooter
Debe observar las instrucciones siguientes
antes de transportar el scooter en otro vehí-
culo.●
Retire todos los elementos sueltos del
scooter.
●
Oriente la rueda delantera en línea
recta al remolque o a la caja del ca-
mión y bloquéela en un canal para evi-
tar el movimiento.
●
Asegure el scooter con sujeciones o
correas adecuadas fijadas a piezas
sólidas del scooter, como el bastidor o
la abrazadera triple superior de la hor-
quilla delantera (y no, por ejemplo, el
manillar montado con piezas de goma,
los intermitentes o cualquier pieza que
se pueda romper). Elija la ubicación de
las correas con detenimiento para evi-
tar que generen fricción y rayen las su-
perficies pintadas durante el
transporte.
●
Si es posible, la suspensión debe ir
algo comprimida mediante las sujecio-
nes para que el scooter no rebote ex-
cesivamente durante el transporte.
SAU10373
Otros aspectos de seguridad en
la conducción ●
No olvide señalar claramente cuando
vaya a girar.
●
En un camino mojado puede ser su-
mamente difícil frenar. Evite las frena-
das súbitas, ya que el scooter puede
derrapar. Frene lentamente para dete-
nerse sobre una superficie mojada.
●
Reduzca la velocidad cuando se
aproxime a una esquina o a una curva.
Después de una curva, acelere lenta-
mente.
●
Tenga cuidado al adelantar coches
estacionados. Un conductor puede no
haberle visto y abrir la puerta sobre us-
ted.
●
Cruces del tren, los rieles del tranvía,
las planchas de hierro en lugares en
obra y las tapas de alcantarilla pueden
ser muy resbaladizos cuando están
mojados. Reduzca la velocidad y crú-
celos con cuidado. Mantenga el scoo-
ter en posición vertical; de lo contrario
puede patinar y usted ser arrojado.
●
Las pastillas de freno se pueden mojar
al lavar el scooter. Si lava el scooter,
revise los frenos antes de conducir.
●
Lleve siempre casco, guantes, panta-
lones (apretados alrededor del dobla-
dillo y el tobillo para que no ondeen) y
una chaqueta de color brillante.
●
No lleve demasiado equipaje sobre el
scooter. Un scooter con sobrecarga es
inestable. Utilice una correa resistente
para sujetar los bultos sobre el portae-
quipajes (en caso de que el vehículo
esté provisto de uno). Una carga suel-
ta afectará a la estabilidad del scooter
y puede distraer su atención de la ca-
rretera. (Véase la página 1-3).
U16PS3S0.book Page 5 Tuesday, June 19, 2012 11:43 AM

DESCRIPCIÓN
2-1
2
SAU10410

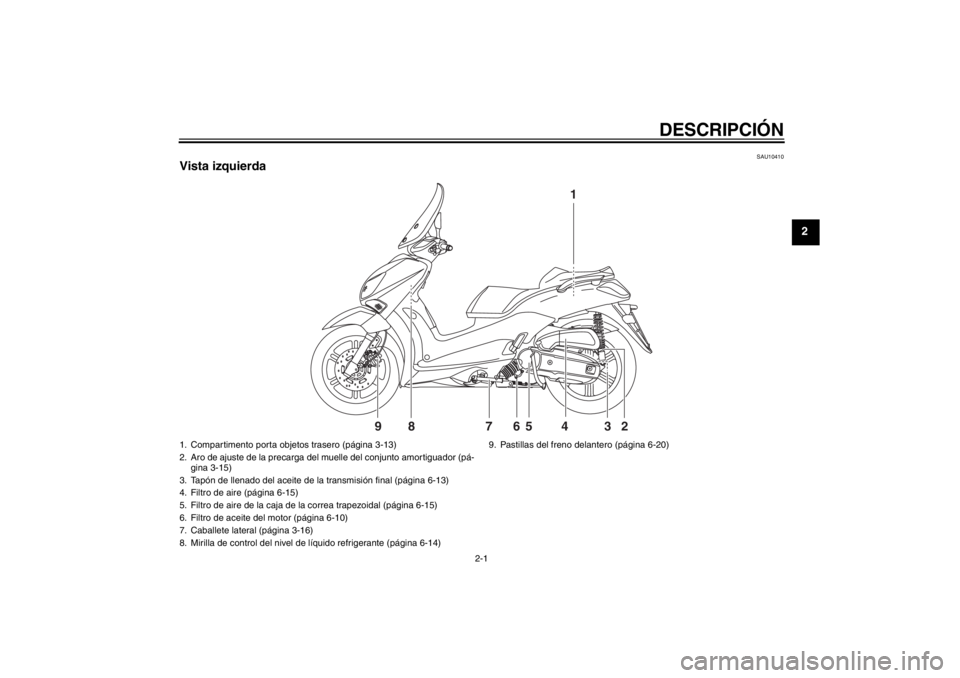

Vista izquierda
1
2 3 4 5 87 9
6
1. Compartimento porta objetos trasero (página 3-13)
2. Aro de ajuste de la precarga del muelle del conjunto amortiguador (pá-
gina 3-15)
3. Tapón de llenado del aceite de la transmisión final (página 6-13)
4. Filtro de aire (página 6-15)
5. Filtro de aire de la caja de la correa trapezoidal (página 6-15)
6. Filtro de aceite del motor (página 6-10)
7. Caballete lateral (página 3-16)
8. Mirilla de control del nivel de líquido refrigerante (página 6-14)9. Pastillas del freno delantero (página 6-20)
U16PS3S0.book Page 1 Tuesday, June 19, 2012 11:43 AM

DESCRIPCIÓN
2-2
2
SAU10420

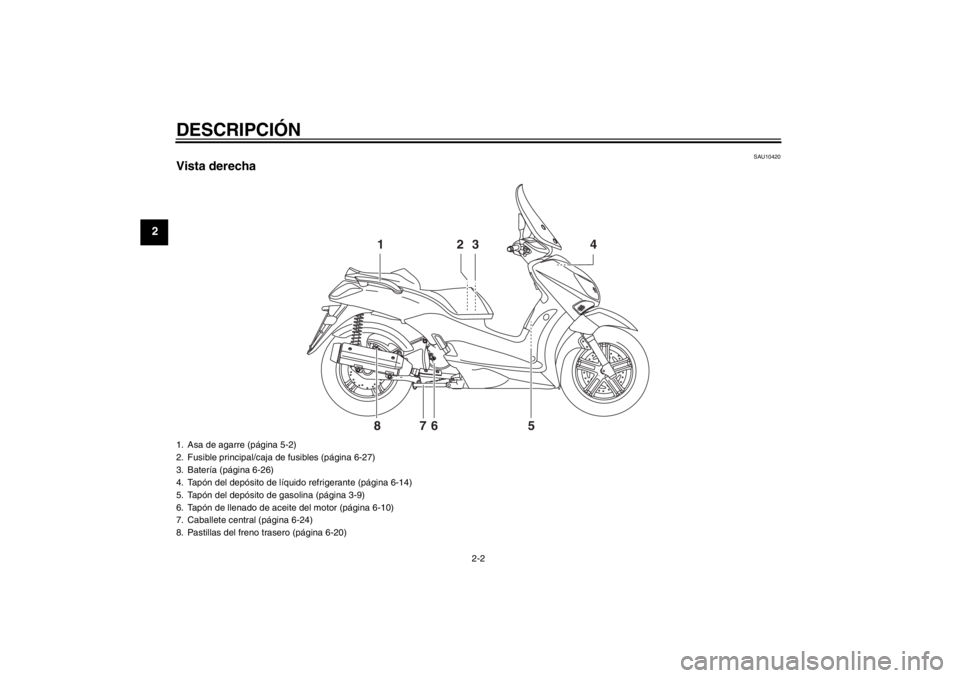

Vista derecha
2 13 4
5 6 7 8

1. Asa de agarre (página 5-2)
2. Fusible principal/caja de fusibles (página 6-27)
3. Batería (página 6-26)
4. Tapón del depósito de líquido refrigerante (página 6-14)
5. Tapón del depósito de gasolina (página 3-9)
6. Tapón de llenado de aceite del motor (página 6-10)
7. Caballete central (página 6-24)
8. Pastillas del freno trasero (página 6-20)U16PS3S0.book Page 2 Tuesday, June 19, 2012 11:43 AM

DESCRIPCIÓN
2-3
2
SAU10430

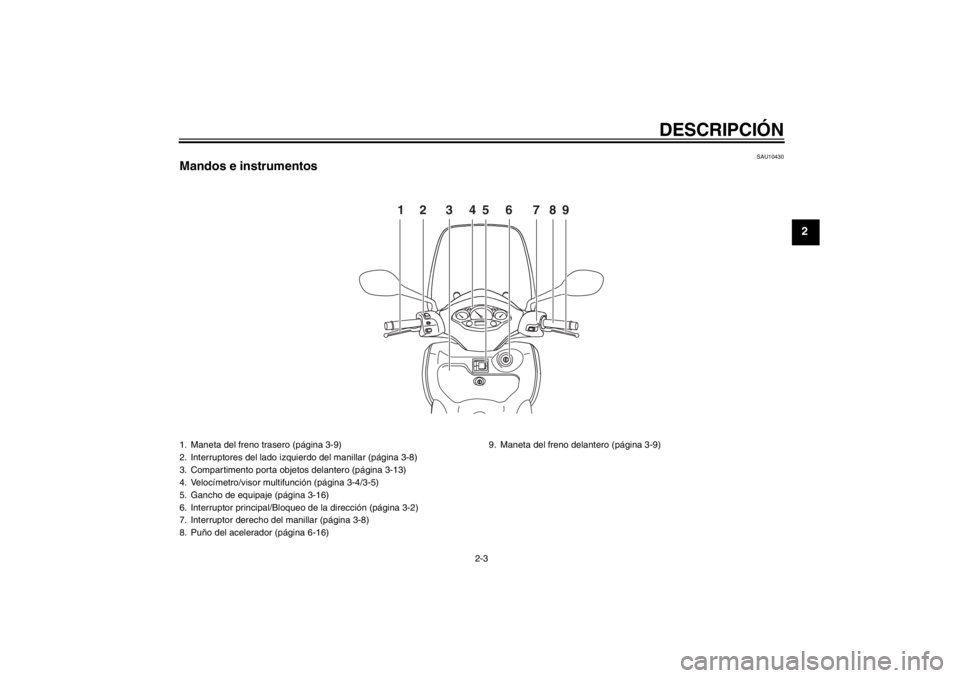

Mandos e instrumentos
12 3456 789
1. Maneta del freno trasero (página 3-9)
2. Interruptores del lado izquierdo del manillar (página 3-8)
3. Compartimento porta objetos delantero (página 3-13)
4. Velocímetro/visor multifunción (página 3-4/3-5)
5. Gancho de equipaje (página 3-16)
6. Interruptor principal/Bloqueo de la dirección (página 3-2)
7. Interruptor derecho del manillar (página 3-8)
8. Puño del acelerador (página 6-16)9. Maneta del freno delantero (página 3-9)
U16PS3S0.book Page 3 Tuesday, June 19, 2012 11:43 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-1
3
SAU10977
Sistema inmovilizador Este vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema consta de lo si-
guiente:●
una llave de registro de nuevo código
(llave roja)
●
dos llaves normales (llaves negras) en
las que se pueden registrar nuevos có-
digos
●
un transpondedor (que está instalado
en la llave de registro de código)
●
una unidad inmovilizadora
●
una ECU (unidad de control electróni-
co)
●
una luz indicadora del sistema inmovi-
lizador (Véase la página 3-3).La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCIÓN
SCA11821
●
¡NO PIERDA LA LLAVE DE REGIS-
TRO DE CÓDIGO! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE EN
CONTACTO CON SU CONCESIO-
NARIO! Si se pierde la llave de re-
gistro de código, es imposible
registrar nuevos códigos en las lla-
ves normales. Podrá utilizar las lla-
ves normales para arrancar el
vehículo; no obstante, si es necesa-
rio registrar un nuevo código (es
decir, si se hace una nueva llave
normal o si se pierden todas las lla-
ves) se deberá cambiar todo el sis-
tema inmovilizador. Por lo tanto, se
recomienda encarecidamente utili-
zar una de las llaves normales y
guardar la llave de registro en un lu-
gar seguro.
●
No sumerja ninguna de las llaves en
agua.
●
No exponga ninguna de las llaves a
temperaturas excesivamente eleva-
das.
●
No sitúe ninguna de las llaves cerca
de imanes (esto incluye, aunque sin
limitarse a ello, productos tales
como altavoces, etc.).
●
No coloque cerca de ninguna llave
objetos que transmitan señales
eléctricas.
●
No coloque objetos pesados enci-
ma de las llaves.
●
No rectifique ni altere la forma de
las llaves.
●
No separe la parte de plástico de las
llaves.
●
No coloque dos llaves de ningún
sistema inmovilizador en un mismo
llavero.
●
Mantenga las llaves normales, así
como las llaves de otros sistemas
inmovilizadores, alejadas de la llave
de registro de código de este vehí-
culo.
●
Mantenga las llaves de otros siste-
mas inmovilizadores alejadas del
interruptor principal, ya que pueden
crear interferencias de señal.
1. Llave de registro de nuevo código (llave roja)
2. Llaves normales (llave negra)U16PS3S0.book Page 1 Tuesday, June 19, 2012 11:43 AM
