2012 YAMAHA XCITY 125 Manual de utilização (in Portuguese)

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-2
1
Recomendamos que pratique a
condução da sua scooter em locais
onde não haja trânsito, até que es-
teja bem familiarizado com a mes-
ma e com todos os seus
mecanismos de controlo.
●
Muitos acidentes são causados por
um erro cometido pelo condutor da
scooter. Um erro tipicamente cometi-
do pelo condutor é fazer uma curva
fora-de-mão devido a velocidade ex-
cessiva ou a um ângulo de inclinação
insuficiente em relação à velocidade.
Obedeça sempre ao limite de velo-
cidade e nunca ande mais depressa
do que o permitido pelas condições
da estrada e do trânsito.
Sinalize sempre qualquer mudança
de direcção ou ultrapassagem. As-
segure-se de que os outros condu-
tores o conseguem ver.
●
A postura do condutor e do passageiro
é importante para um controlo ade-
quado.
Durante a condução, o condutor de-
verá manter as mãos no guiador e
os pés nos apoios de pés, a fim de
manter o controlo da scooter.
O passageiro deve segurar-se sem-
pre no condutor, na correia do as-
sento ou na barra de manobra (se oveículo os possuir), com ambas as
mãos, e deve manter os pés nos
apoios de pés para o passageiro.
Nunca transporte um passageiro,
excepto se ele ou ela puderem colo-
car, com firmeza, ambos os pés nos
apoios de pés do passageiro.
●
Nunca conduza sob a influência de ál-
cool ou outras drogas.
●
Esta scooter está concebida para utili-
zação apenas em estrada. Não de se
destina a utilização todo-o-terreno.
Artigos de protecção
A maioria das fatalidades ocorridas em aci-
dentes com scooters resultam de ferimen-
tos na cabeça. O uso de um capacete de
segurança é o factor mais importante para
a prevenção ou redução de ferimentos na
cabeça.
●
Use sempre um capacete aprovado.
●
Use uma viseira ou óculos protecto-
res. O vento direccionado para os
olhos desprotegidos pode contribuir
para uma deficiência da visão que
pode atrasar a visualização de uma si-
tuação de perigo.
●
O uso de um casaco, calçado, calças
e luvas resistentes, etc., é um meio efi-
caz na prevenção ou redução de es-
coriações ou lacerações.
●
Nunca use roupas largas, caso contrá-
rio estas poderão prender-se nas ala-
vancas de controlo ou nas rodas,
causando ferimentos ou até um aci-
dente.
●
Use sempre vestuário de protecção
que cubra as pernas, os tornozelos e
os pés. O motor ou o sistema de esca-
pe ficam muito quentes durante ou
após a utilização e podem provocar
queimaduras.
●
As precauções acima referidas apli-
cam-se também ao passageiro.
Evitar a intoxicação por monóxido de
carbono
Qualquer sistema de escape do motor pro-
duz monóxido de carbono, um gás mortífe-
ro. A inalação de monóxido de carbono
pode provocar dores de cabeça, tonturas,
sonolência, náuseas, incapacidade de raci-
ocínio e, eventualmente, a morte.
O monóxido de carbono é um gás incolor,
inodoro e insípido que pode estar presente
mesmo que não consiga ver nem cheirar
qualquer gás do escape do motor. Um nível
mortífero de monóxido de carbono pode
acumular-se rapidamente e a pessoa pode
perder os sentidos e não conseguir salvar-
se. Além disso, em locais fechados ou com
má ventilação, um nível mortífero de monó-
U16PP3P0.book Page 2 Thursday, June 14, 2012 1:17 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-3
1
xido de carbono pode manter-se durante
horas ou dias. Se tiver algum sintoma de in-
toxicação por monóxido de carbono, aban-
done imediatamente o local, apanhe ar
fresco e PROCURE CUIDADOS MÉDI-
COS.●
Não coloque o motor em funciona-
mento em locais fechados. Mesmo
que tente ventilar os gases de escape
do motor com ventiladores ou abrindo
portas e janelas, o monóxido de carbo-
no pode atingir rapidamente níveis pe-
rigosos.
●
Não coloque o motor em funciona-
mento em locais com má ventilação
ou parcialmente fechados, como celei-
ros, garagens ou alpendres.
●
Não coloque o motor em funciona-
mento no exterior em zonas onde os
gases de escape do motor possam in-
troduzir-se num edifício através de
portas ou janelas.
Carga
O acréscimo de acessórios ou carga à sua
scooter pode afectar adversamente a esta-
bilidade e o manuseamento se a distribui-
ção de peso na sua scooter for alterada.
Para evitar a possibilidade de um acidente,
tenha bastante cuidado ao adicionar carga
ou acessórios à sua scooter. Redobre aatenção quando conduzir uma scooter que
tenha mais carga ou acessórios. Aqui, jun-
tamente com as informações sobre acessó-
rios apresentadas em seguida, encontram-
se algumas recomendações gerais a seguir
se colocar carga na sua scooter:
O peso total do operador, passageiro, aces-
sórios e carga não devem exceder o limite
máximo de carga. A utilização de um veí-
culo sobrecarregado pode provocar um
acidente.
Quando carregar dentro deste limite de pe-
so, mantenha em mente o seguinte:
●
A carga e os acessórios devem ser re-
duzidos ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
chegados à scooter quanto possível.
Acondicione bem os artigos mais pe-
sados o mais perto possível do centro
do veículo e distribua o peso o mais
uniformemente possível por ambos os
lados da scooter para minimizar o de-
sequilíbrio ou a instabilidade.
●
A deslocação dos pesos pode criar um
desequilíbrio súbito. Antes de condu-
zir, certifique-se de que os acessórios
e a carga estão bem presos à scooter.Verifique com frequência os suportes
dos acessórios e os prendedores da
carga.
Ajuste a suspensão em função da
carga (apenas modelos com sus-
pensão regulável) e verifique o es-
tado e a pressão dos pneus.
Nunca prenda artigos grandes ou
pesados ao guiador, à forquilha di-
anteira ou ao guarda-lamas diantei-
ro. Esses artigos podem criar um
manuseamento instável ou uma
resposta lenta da direcção.
●
Este veículo não foi concebido para
puxar um reboque nem para ser
conjugado com um sidecar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em
concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha fa-
bricam peças e acessórios ou oferecem ou-
tros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não Carga máxima:
185 kg (408 lb)
U16PP3P0.book Page 3 Thursday, June 14, 2012 1:17 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e
qualidade, deve reconhecer que alguns
acessórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos relaci-
onados com alterações do mesmo.
Quando montar acessórios, tenha em men-
te as seguintes linhas de orientação, bem
como as apresentadas na secção “Carga”.●
Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho da sua scooter. Inspec-cione cuidadosamente o acessório an-
tes de o utilizar, para se certificar de
que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-
rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.
Os acessórios volumosos ou gran-
des podem afectar seriamente a es-
tabilidade da scooter devido aos
efeitos aerodinâmicos. O vento
pode fazer a scooter levantar da es-
trada, ou esta pode ficar instável em
zonas com ventos cruzados. Estes
acessórios também podem causar
instabilidade ao ultrapassar ou ao
ser ultrapassado por veículos de
grandes dimensões. Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
●
Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade do
sistema eléctrico da scooter, pode
ocorrer uma falha eléctrica, a qual
pode causar uma perda das luzes, o
que é perigoso, ou de potência do mo-
tor.
Pneus e jantes do mercado de reposição
Os pneus e as jantes fornecidos com a sua
scooter foram concebidos para correspon-
der às capacidades de desempenho e para
garantir a melhor combinação possível de
condução, travagem e conforto. Outros
pneus, jantes, dimensões e combinações
podem não ser apropriados. Consulte a pá-
gina 6-17 para obter mais informações so-
bre as especificações dos pneus e a
substituição dos mesmos.
U16PP3P0.book Page 4 Thursday, June 14, 2012 1:17 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-5
1
Transporte da Scooter
Certifique-se de que segue as instruções
que se seguem antes de transportar a
scooter noutro veículo.●
Retire todos os itens soltos da scooter.
●
Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.
●
Prenda a scooter com cabos de reten-
ção ou prendedores adequados que
estejam presos a partes sólidas da
scooter, tal como o chassis ou o triplo
grampo da forquilha dianteira superior
(e não, por exemplo, a guiadores mon-
tados em borracha ou sinais de mu-
dança de direcção, ou peças que
possam partir). Escolha cuidadosa-
mente o local para os prendedores, de
modo que estes não friccionem contra
superfícies pintadas durante o trans-
porte.
●
A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que a scooter não
ressalte excessivamente durante o
transporte.
PAU10373
Outras recomendações para
uma condução segura ●
Tenha o cuidado de sinalizar clara-
mente qualquer mudança de direcção.
●
A travagem pode ser extremamente
difícil num piso molhado. Evite trava-
gens bruscas, uma vez que a scooter
poderá derrapar. Accione lentamente
os travões ao parar numa superfície
molhada.
●
Reduza a velocidade ao aproximar-se
de uma curva ou viragem. Depois de
ter concluído a curva, acelere lenta-
mente.
●
Tenha cuidado ao passar por carros
estacionados. Um condutor poderá
não o ver e abrir a porta à sua passa-
gem.
●
As passagens de nível, os carris de
eléctricos, as chapas metálicas em
obras na estrada e as tampas de sa-
neamento tornam-se extremamente
escorregadias quando estão molha-
das. Abrande e passe com cuidado.
Mantenha a scooter na vertical, caso
contrário poderá perder a estabilidade
em cima dela.
●
O revestimento do travão pode mo-
lhar-se durante a lavagem da scooter.
Depois de lavar a scooter, verifique os
travões antes de conduzir o veículo.
●
Use sempre um capacete, luvas, cal-
ças (afuniladas à volta da barriga da
perna e do tornozelo para que não es-
voacem) e um casaco de cor viva.
●
Não transporte demasiada bagagem
na scooter. Uma scooter com excesso
de carga é instável. Utilize uma correia
forte para fixar a bagagem no porta-
bagagem (caso este veículo esteja
equipado com um porta-bagagem).
Uma carga solta afectará a estabilida-
de da scooter e poderá desviar a sua
atenção da estrada. (Consulte a pági-
na 1-3.)
U16PP3P0.book Page 5 Thursday, June 14, 2012 1:17 PM

DESCRIÇÃO
2-1
2
PAU10410

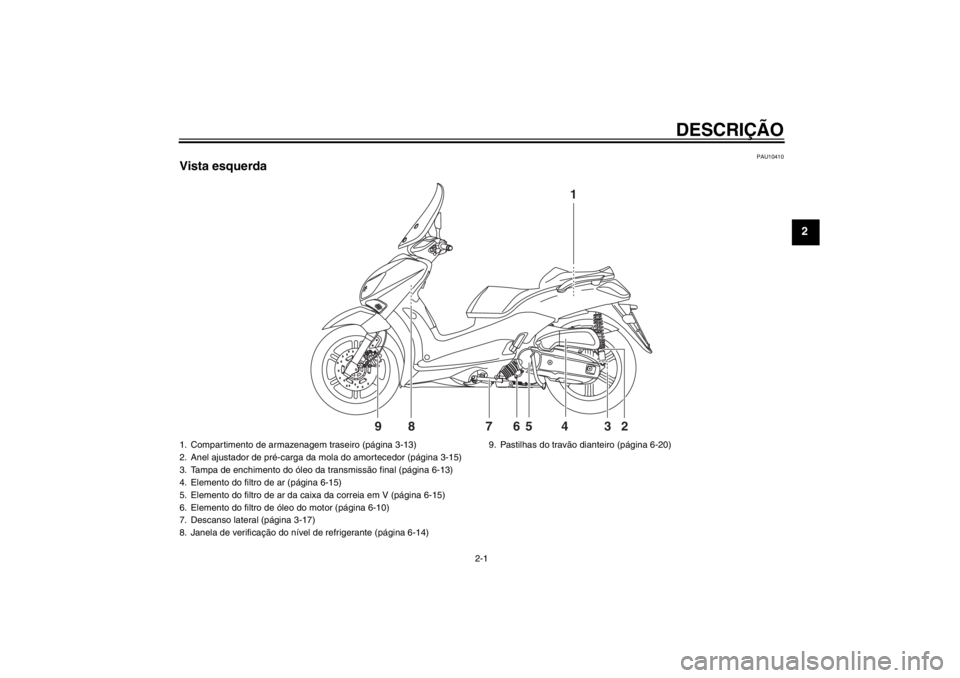

Vista esquerda
1
2 3 4 5 87 9
6
1. Compartimento de armazenagem traseiro (página 3-13)
2. Anel ajustador de pré-carga da mola do amortecedor (página 3-15)
3. Tampa de enchimento do óleo da transmissão final (página 6-13)
4. Elemento do filtro de ar (página 6-15)
5. Elemento do filtro de ar da caixa da correia em V (página 6-15)
6. Elemento do filtro de óleo do motor (página 6-10)
7. Descanso lateral (página 3-17)
8. Janela de verificação do nível de refrigerante (página 6-14)9. Pastilhas do travão dianteiro (página 6-20)
U16PP3P0.book Page 1 Thursday, June 14, 2012 1:17 PM

DESCRIÇÃO
2-2
2
PAU10420

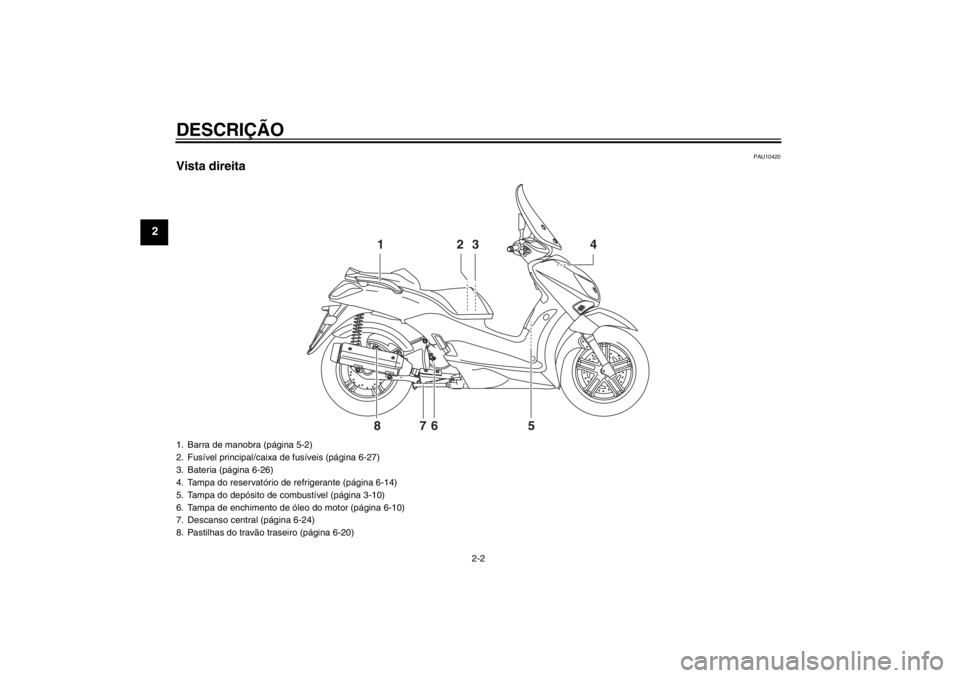

Vista direita
2 13 4
5 6 7 8

1. Barra de manobra (página 5-2)
2. Fusível principal/caixa de fusíveis (página 6-27)
3. Bateria (página 6-26)
4. Tampa do reservatório de refrigerante (página 6-14)
5. Tampa do depósito de combustível (página 3-10)
6. Tampa de enchimento de óleo do motor (página 6-10)
7. Descanso central (página 6-24)
8. Pastilhas do travão traseiro (página 6-20)U16PP3P0.book Page 2 Thursday, June 14, 2012 1:17 PM

DESCRIÇÃO
2-3
2
PAU10430

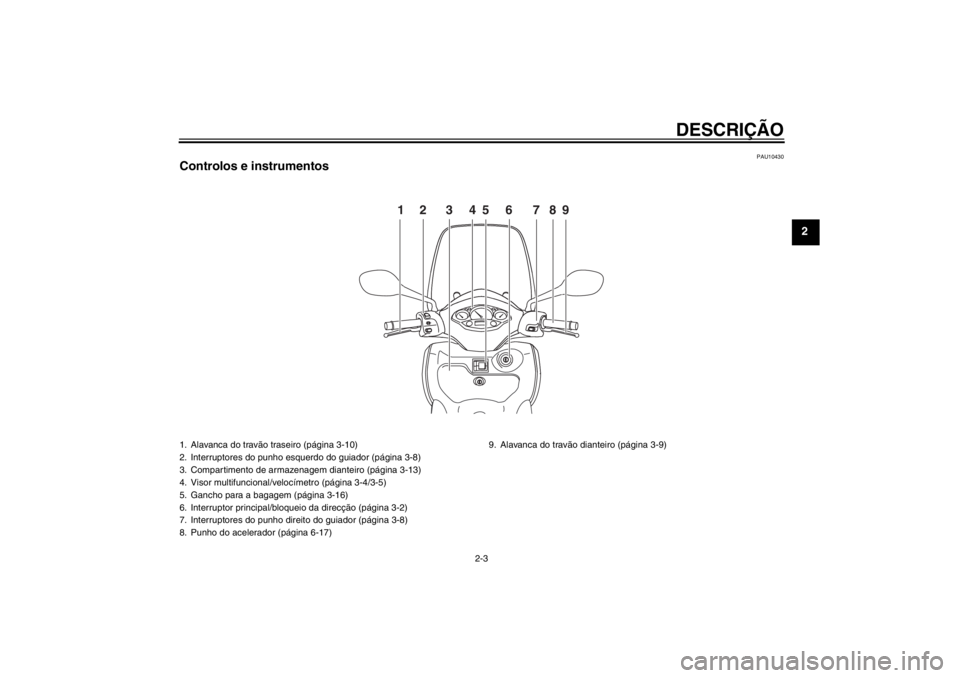

Controlos e instrumentos
12 3456 789
1. Alavanca do travão traseiro (página 3-10)
2. Interruptores do punho esquerdo do guiador (página 3-8)
3. Compartimento de armazenagem dianteiro (página 3-13)
4. Visor multifuncional/velocímetro (página 3-4/3-5)
5. Gancho para a bagagem (página 3-16)
6. Interruptor principal/bloqueio da direcção (página 3-2)
7. Interruptores do punho direito do guiador (página 3-8)
8. Punho do acelerador (página 6-17)9. Alavanca do travão dianteiro (página 3-9)
U16PP3P0.book Page 3 Thursday, June 14, 2012 1:17 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10977
Sistema imobilizador Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:●
uma chave de reconfiguração do códi-
go (com um arco vermelho)
●
duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos
●
um transmissor-receptor (instalado na
chave de reconfiguração do código)
●
uma unidade imobilizadora
●
uma ECU (Unidade de Controlo Elec-
trónico)
●
um indicador luminoso do sistema
imobilizador (Consulte a página 3-3.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta cha-
ve destina-se apenas a ser utilizada para a
reconfiguração das chaves de série. Use
sempre uma chave de série para a condu-
ção do veículo.
PRECAUÇÃO
PCA11821
●
NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCESSI-
ONÁRIO IMEDIATAMENTE! Se per-
der a chave de reconfiguração do
código, é impossível registar novos
códigos nas chaves normais. As
chaves normais podem continuar a
ser utilizadas para ligar o veículo,
no entanto, se a reconfiguração do
código for necessária (isto é, se for
feita uma nova chave normal ou se
se perderem todas as chaves) deve
substituir-se a totalidade do siste-
ma imobilizador. Assim, é altamen-te recomendável utilizar a chave
normal e manter a chave de reconfi-
guração do código num lugar segu-
ro.
●
Não mergulhe as chaves na água.
●
Não exponha as chaves a tempera-
turas excessivamente altas.
●
Não coloque as chaves junto a
ímans (incluindo, entre outros, pro-
dutos tais como altifalantes, etc.).
●
Não coloque as chaves junto a ob-
jectos que transmitam sinais eléc-
tricos.
●
Não coloque objectos pesados so-
bre as chaves.
●
Não rectifique nem altere o formato
das chaves.
●
Não desmonte a peça plástica das
chaves.
●
Não coloque duas chaves de um
sistema imobilizador no mesmo
porta-chaves.
●
Mantenha as chaves normais e as
chaves do sistema imobilizador
afastadas da chave de reconfigura-
ção do código do veículo.
●
Mantenha as chaves de outro siste-
ma imobilizador afastadas do inter-
ruptor principal, uma vez que
podem causar interferência no si-
nal.

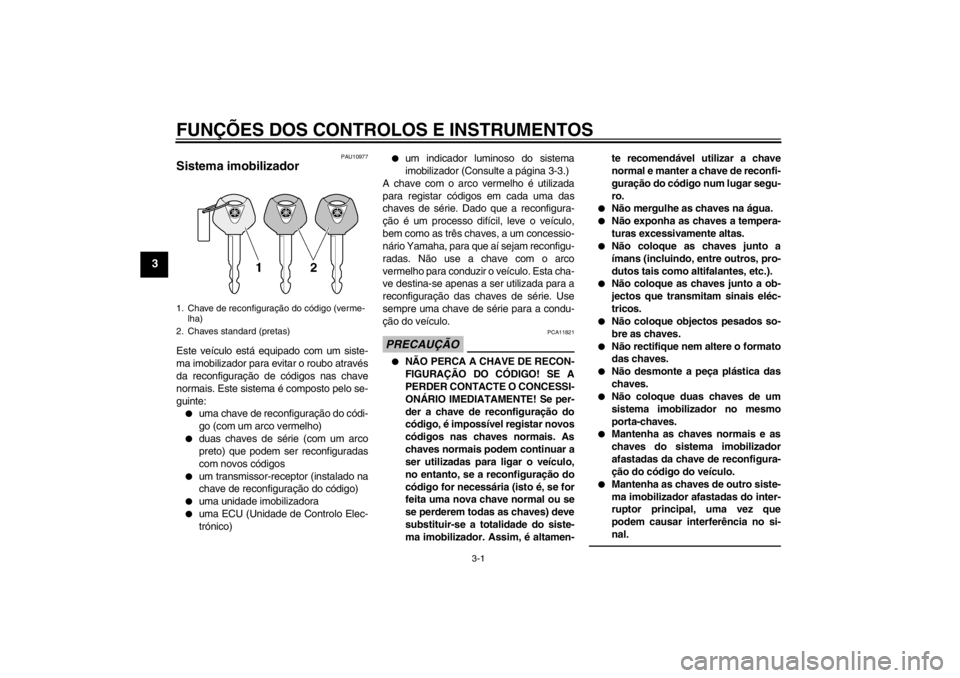

1. Chave de reconfiguração do código (verme-
lha)
2. Chaves standard (pretas)U16PP3P0.book Page 1 Thursday, June 14, 2012 1:17 PM
