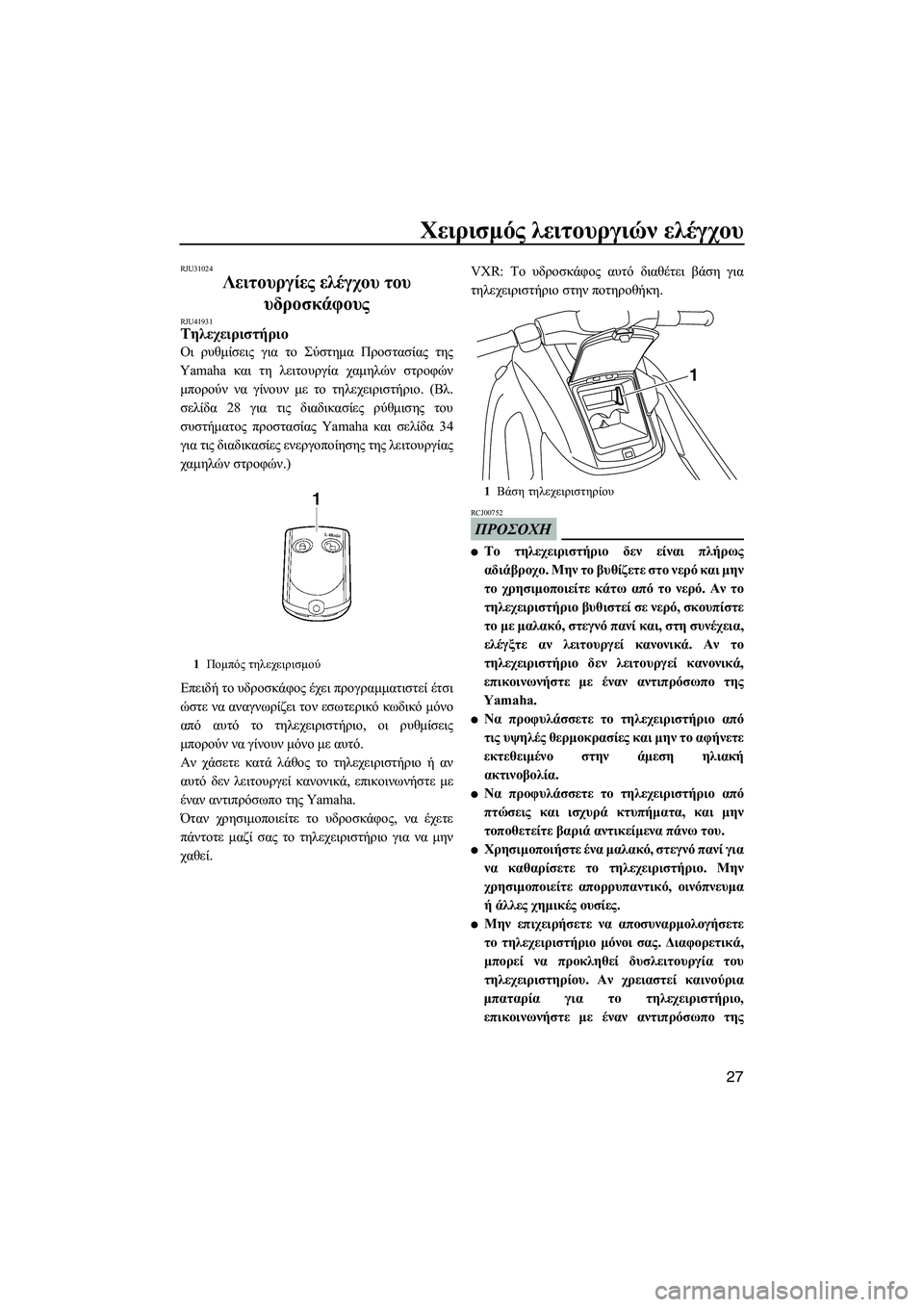

Χειρισµός λειτουργιών ελέγχου
27
RJU31024
Λειτουργίες ελέγχου του
υδροσκάφους
RJU41931Τηλεχειριστήριο
Οι ρυθµίσεις για το Σύστηµα Προστασίας της
Yamaha και τη λειτουργία χαµηλών στροφών
µπορούν να γίνουν µε το τηλεχειριστήριο. (Βλ.
σελίδα 28 για τις διαδικασίες ρύθµισης του
συστήµατος προστασίας Yamaha και σελίδα 34
για τις διαδικασίες ενεργοποίησης της λειτουργίας
χαµηλών στροφών.)
Επειδή το υδροσκάφος έχει προγραµµατιστεί έτσι
ώστε να αναγνωρίζει τον εσωτερικό κωδικό µόνο
από αυτό το τηλεχειριστήριο, οι ρυθµίσεις
µπορούν να γίνουν µόνο µε αυτό.
Αν χάσετε κατά λάθος το τηλεχειριστήριο ή αν
αυτό δεν λειτουργεί κανονικά, επικοινωνήστε µε
έναν αντιπρόσωπο της Yamaha.
Όταν χρησιµοποιείτε το υδροσκάφος, να έχετε
πάντοτε µαζί σας το τηλεχειριστήριο για να µην
χαθεί.VXR: Το υδροσκάφος αυτό διαθέτει βάση για
τηλεχειριστήριο στην ποτηροθήκη.
ΠΡΟΣΟΧΗ
RCJ00752

Το τηλεχειριστήριο δεν είναι πλήρως
αδιάβροχο. Μην το βυθίζετε στο νερό και µην
το χρησιµοποιείτε κάτω από το νερό. Αν το
τηλεχειριστήριο βυθιστεί σε νερό, σκουπίστε
το µε µαλακό, στεγνό πανί και, στη συνέχεια,
ελέγξτε αν λειτουργεί κανονικά. Αν το
τηλεχειριστήριο δεν λειτουργεί κανονικά,
επικοινωνήστε µε έναν αντιπρόσωπο της
Yamaha.

Να προφυλάσσετε το τηλεχειριστήριο από
τις υψηλές θερµοκρασίες και µην το αφήνετε
εκτεθειµένο στην άµεση ηλιακή
ακτινοβολία.

Να προφυλάσσετε το τηλεχειριστήριο από
πτώσεις και ισχυρά κτυπήµατα, και µην
τοποθετείτε βαριά αντικείµενα πάνω του.

Χρησιµοποιήστε ένα µαλακό, στεγνό πανί για
να καθαρίσετε το τηλεχειριστήριο. Μην
χρησιµοποιείτε απορρυπαντικό, οινόπνευµα
ή άλλες χηµικές ουσίες.

Μην επιχειρήσετε να αποσυναρµολογήσετε
το τηλεχειριστήριο µόνοι σας. ∆ιαφορετικά,
µπορεί να προκληθεί δυσλειτουργία του
τηλεχειριστηρίου. Αν χρειαστεί καινούρια
µπαταρία για το τηλεχειριστήριο,
επικοινωνήστε µε έναν αντιπρόσωπο της
1Ποµπός τηλεχειρισµού
1Βάση τηλεχειριστηρίου
1
UF2M71R0.book Page 27 Monday, July 4, 2011 11:25 AM

Χειρισµός λειτουργιών ελέγχου
28
Yamaha. Τηρήστε τους κατά τόπους
ισχύοντες κανονισµούς για επικίνδυνα
απόβλητα όταν απορρίπτετε τις µπαταρίες
του τηλεχειριστηρίου.
RJU31384Σύστηµα Προστασίας της Yamaha
Το Σύστηµα Προστασίας της Yamaha
προφυλάσσει το υδροσκάφος από µη εγκεκριµένη
χρήση ή κλοπή. Οι λειτουργίες Κλείδωµα και
Ξεκλείδωµα του συστήµατος προστασίας
µπορούν να επιλεγούν από το τηλεχειριστήριο που
παραδίδεται µε αυτό το υδροσκάφος. Ο κινητήρας
δεν µπορεί να πάρει µπροστά, αν το σύστηµα
προστασίας βρίσκεται στη λειτουργία Κλείδωµα.
Μπορεί να πάρει µπροστά µόνο εφόσον επιλεγεί η
λειτουργία Ξεκλείδωµα. (Βλ. σελίδα 27 για
πληροφορίες σχετικά µε το τηλεχειριστήριο.)
ΣΗMΕΙΩΣΗ:
Οι ρυθµίσεις του Συστήµατος Προστασίας της
Yamaha µπορούν να επιλεγούν µόνο όταν ο
κινητήρας είναι σβηστός.
RJU36106Ρυθµίσεις Συστήµατος Προστασίας Yamaha
Οι ρυθµίσεις του Συστήµατος Προστασίας της
Yamaha επιβεβαιώνονται από τον αριθµό
ηχητικών σηµάτων, όταν χρησιµοποιείται το
τηλεχειριστήριο, και από την ενδεικτική λυχνία
“SECURITY” του ταµπλό πολλαπλών
λειτουργιών. (Βλ. σελίδα 36 για πληροφορίες
σχετικά µε το ταµπλό πολλαπλών λειτουργιών.)
ΣΗMΕΙΩΣΗ:

Ο βοµβητής ηχεί δύο φορές στην στάνταρ
κατάσταση λειτουργίας ή τρεις φορές στη
λειτουργία χαµηλών στροφών. (Βλ. σελίδα 34
για τις διαδικασίες ενεργοποίησης της
λειτουργίας χαµηλών στροφών.)

Αν χρησιµοποιηθεί το τηλεχειριστήριο ενώ το
ταµπλό πολλαπλών λειτουργιών βρίσκεται
στην κατάσταση αναµονής, το ταµπλό εκτελεί
έναρξη λειτουργίας και, στη συνέχεια,
επιλέγεται η ρύθµιση.
Για να επιλέξετε τη λειτουργία κλειδώµατος:
Πατήστε σύντοµα το κουµπί Κλείδωµα στο
τηλεχειριστήριο. Ο βοµβητής ηχεί µία φορά και η
ενδεικτική λυχνία “SECURITY” αναβοσβήνει µία
φορά και µετά σβήνει. Έτσι επισηµαίνεται ότι
επιλέχθηκε η λειτουργία κλειδώµατος.
Για να επιλέξετε τη λειτουργία ξεκλειδώµατος:
Πατήστε σύντοµα το κουµπί “L-Mode”
(ξεκλείδωµα) στο τηλεχειριστήριο. Ο βοµβητής
ηχεί δύο ή τρεις φορές και η ενδεικτική λυχνία
“SECURITY” αναβοσβήνει δύο ή τρεις φορές καιΑριθµός
ηχητικών
σηµάτωνΛειτουργία του
Συστήµατος
Προστασίας της
Ya m a h aΕνδεικτική
λυχνία
“SECURITY”
ΚλείδωµαΣβήνει
Ξεκλείδωµα
(στάνταρ
κατάσταση
λειτουργίας)Ανάβει
Ξεκλείδωµα
(λειτουργία
χαµηλών
στροφών)Ανάβει
1Κουµπί κλειδώµατος
2Ενδεικτική λυχνία “SECURITY”
21
UF2M71R0.book Page 28 Monday, July 4, 2011 11:25 AM

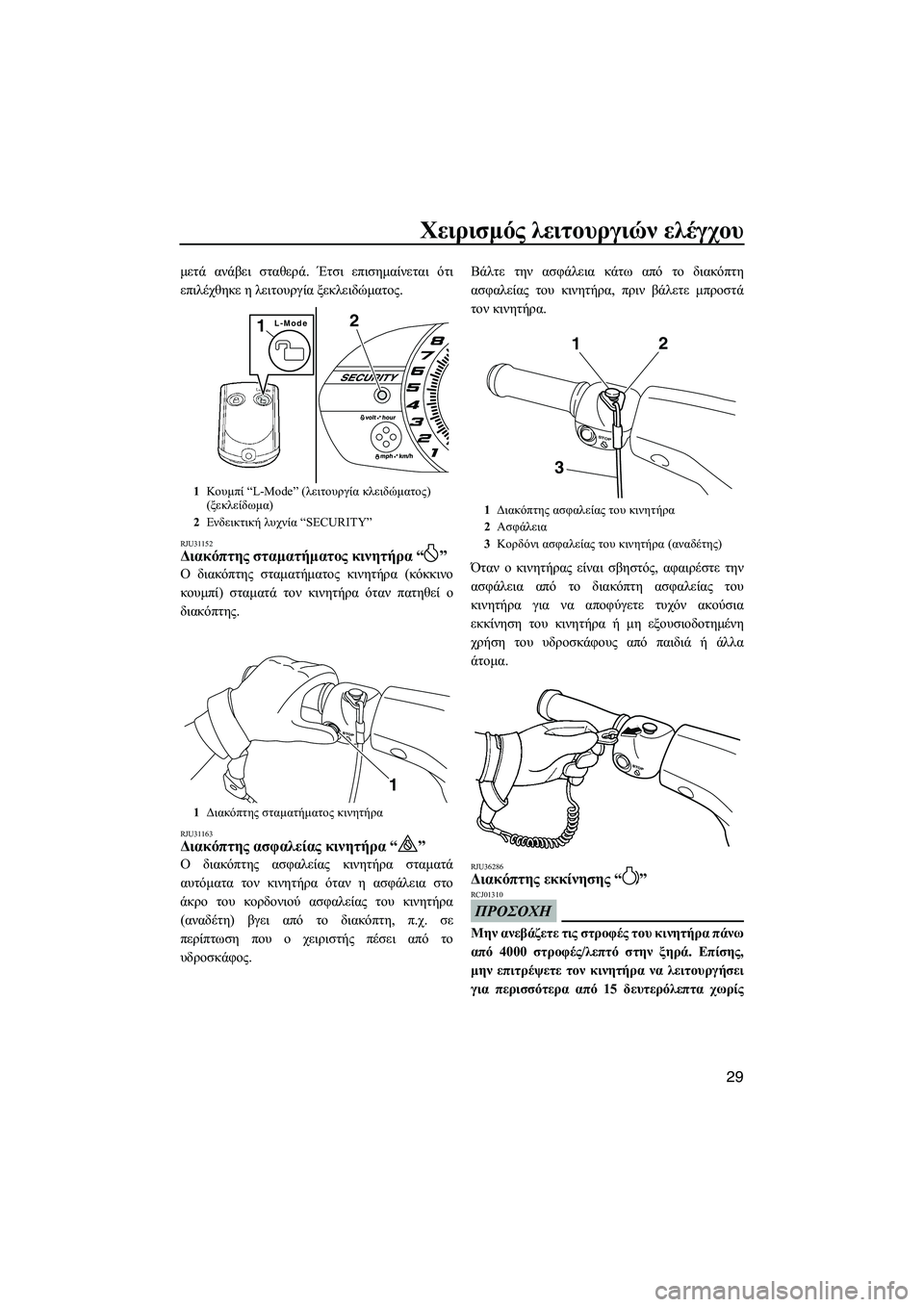

Χειρισµός λειτουργιών ελέγχου
29
µετά ανάβει σταθερά. Έτσι επισηµαίνεται ότι
επιλέχθηκε η λειτουργία ξεκλειδώµατος.
RJU31152∆ιακόπτης σταµατήµατος κινητήρα“”
Ο διακόπτης σταµατήµατος κινητήρα (κόκκινο
κουµπί) σταµατά τον κινητήρα όταν πατηθεί ο
διακόπτης.
RJU31163∆ιακόπτης ασφαλείας κινητήρα“”
Ο διακόπτης ασφαλείας κινητήρα σταµατά
αυτόµατα τον κινητήρα όταν η ασφάλεια στο
άκρο του κορδονιού ασφαλείας του κινητήρα
(αναδέτη) βγει από το διακόπτη, π.χ. σε
περίπτωση που ο χειριστής πέσει από το
υδροσκάφος.Βάλτε την ασφάλεια κάτω από το διακόπτη
ασφαλείας του κινητήρα, πριν βάλετε µπροστά
τον κινητήρα.
Όταν ο κινητήρας είναι σβηστός, αφαιρέστε την
ασφάλεια από το διακόπτη ασφαλείας του
κινητήρα για να αποφύγετε τυχόν ακούσια
εκκίνηση του κινητήρα ή µη εξουσιοδοτηµένη
χρήση του υδροσκάφους από παιδιά ή άλλα
άτοµα.RJU36286∆ιακόπτης εκκίνησης“”
ΠΡΟΣΟΧΗ
RCJ01310
Μην ανεβάζετε τις στροφές του κινητήρα πάνω
από 4000 στροφές/λεπτό στην ξηρά. Επίσης,
µην επιτρέψετε τον κινητήρα να λειτουργήσει
για περισσότερα από 15 δευτερόλεπτα χωρίς
1Κουµπί “L-Mode” (λειτουργία κλειδώµατος)
(ξεκλείδωµα)
2Ενδεικτική λυχνία “SECURITY”
1∆ιακόπτης σταµατήµατος κινητήρα
2L-Mode1
1
1∆ιακόπτης ασφαλείας του κινητήρα
2Ασφάλεια
3Κορδόνι ασφαλείας του κινητήρα (αναδέτης)
STOP
312
UF2M71R0.book Page 29 Monday, July 4, 2011 11:25 AM

Χειρισµός λειτουργιών ελέγχου
30
παροχή νερού. ∆ιαφορετικά, µπορεί να
υπερθερµανθεί ο κινητήρας.
Ο διακόπτης εκκίνησης (πράσινο κουµπί) εκκινεί
τον κινητήρα όταν πατηθεί.
Αφήστε το διακόπτη εκκίνησης µόλις πάρει
µπροστά ο κινητήρας. Εάν ο κινητήρας δεν πάρει
µπροστά µέσα σε 5 δευτερόλεπτα, αφήστε το
διακόπτη εκκίνησης, περιµένετε 15 δευτερόλεπτα
και ξαναδοκιµάστε. ΠΡΟΣΟΧΗ: Μην πατάτε
ποτέ το διακόπτη εκκίνησης όταν λειτουργεί ο
κινητήρας. Μην χειρίζεστε το διακόπτη
εκκίνησης για περισσότερο από 5
δευτερόλεπτα, διαφορετικά η µπαταρία θα
αποφορτιστεί και ο κινητήρας δεν θα παίρνει
µπροστά. Επίσης, µπορεί να προκληθεί βλάβη
στη µίζα.
[RCJ01040]
Ο κινητήρας δεν θα ξεκινά αν ισχύει οποιοδήποτε
από τα παρακάτω:

Έχει επιλεγεί η λειτουργία Κλείδωµα στο
Σύστηµα Προστασίας της Yamaha. (Βλ. σελίδα
28 για τις διαδικασίες ρύθµισης του
συστήµατος προστασίας Yamaha.)

Η ασφάλεια έχει αφαιρεθεί από το διακόπτη
ασφαλείας του κινητήρα.

Το χειρόγκαζο είναι πατηµένο.
RJU31211Χειρόγκαζο
Όταν πιέσετε το χειρόγκαζο, αυξάνουν οι στροφές
του κινητήρα.
Το χειρόγκαζο επιστρέφει αυτόµατα στην πλήρως
κλειστή θέση του (ρελαντί) όταν το αφήσετε.
RJU31261Σύστηµα πηδαλιουχίας
Όταν περιστρέφετε τις χειρολαβές του τιµονιού
προς την κατεύθυνση που θέλετε να κινηθείτε,
αλλάζει η γωνία του ακροφυσίου πηδαλιουχίας
1∆ιακόπτης εκκίνησης
START
1
1Χειρόγκαζο
1
UF2M71R0.book Page 30 Monday, July 4, 2011 11:25 AM

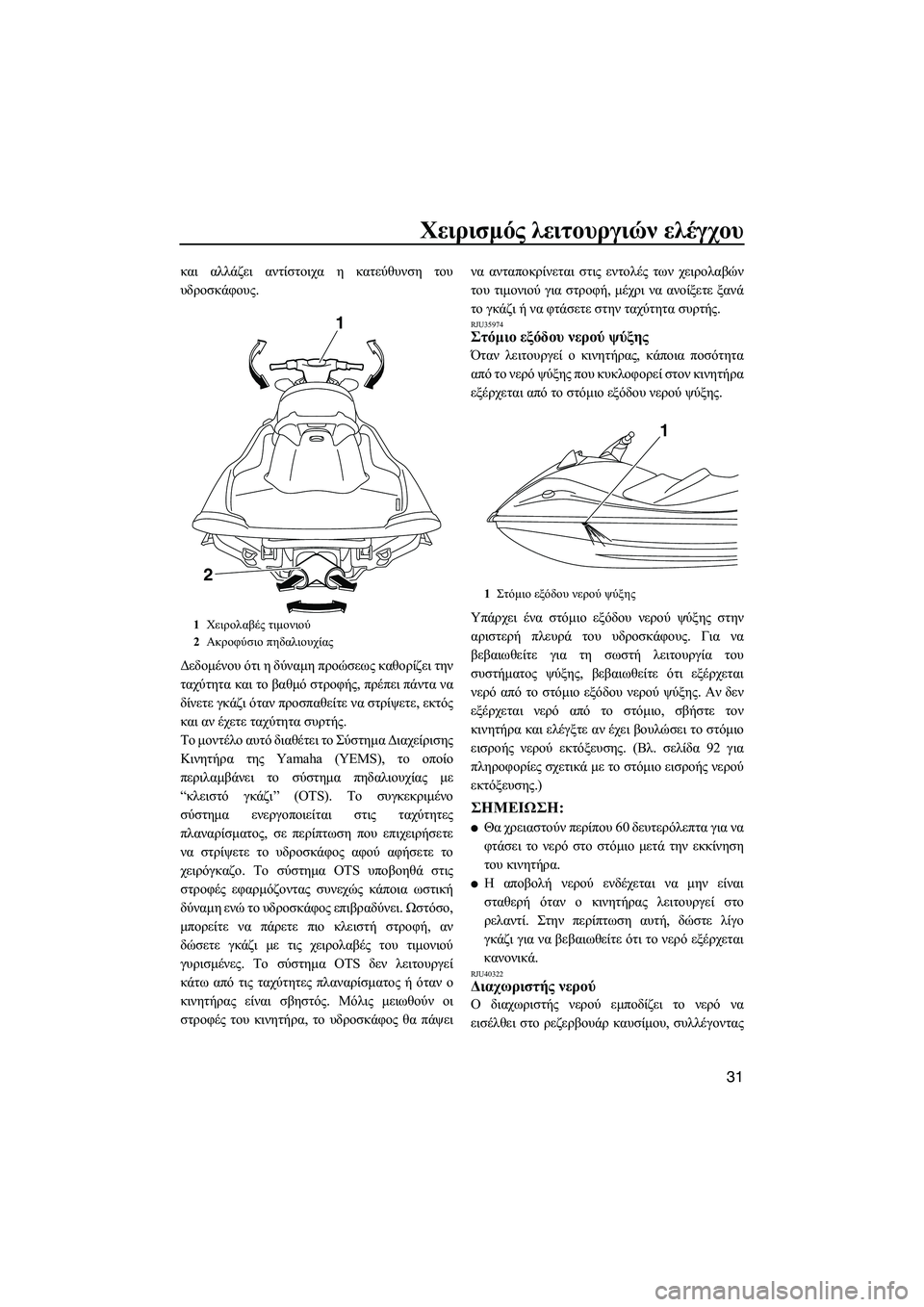

Χειρισµός λειτουργιών ελέγχου
31
και αλλάζει αντίστοιχα η κατεύθυνση του
υδροσκάφους.
∆εδοµένου ότι η δύναµη προώσεως καθορίζει την
ταχύτητα και το βαθµό στροφής, πρέπει πάντα να
δίνετε γκάζι όταν προσπαθείτε να στρίψετε, εκτός
και αν έχετε ταχύτητα συρτής.
Το µοντέλο αυτό διαθέτει το Σύστηµα ∆ιαχείρισης
Κινητήρα της Yamaha (YEMS), το οποίο
περιλαµβάνει το σύστηµα πηδαλιουχίας µε
“κλειστό γκάζι” (OTS). Το συγκεκριµένο
σύστηµα ενεργοποιείται στις ταχύτητες
πλαναρίσµατος, σε περίπτωση που επιχειρήσετε
να στρίψετε το υδροσκάφος αφού αφήσετε το
χειρόγκαζο. Το σύστηµα OTS υποβοηθά στις
στροφές εφαρµόζοντας συνεχώς κάποια ωστική
δύναµη ενώ το υδροσκάφος επιβραδύνει. Ωστόσο,
µπορείτε να πάρετε πιο κλειστή στροφή, αν
δώσετε γκάζι µε τις χειρολαβές του τιµονιού
γυρισµένες. Το σύστηµα OTS δεν λειτουργεί
κάτω από τις ταχύτητες πλαναρίσµατος ή όταν ο
κινητήρας είναι σβηστός. Μόλις µειωθούν οι
στροφές του κινητήρα, το υδροσκάφος θα πάψεινα ανταποκρίνεται στις εντολές των χειρολαβών
του τιµονιού για στροφή, µέχρι να ανοίξετε ξανά
το γκάζι ή να φτάσετε στην ταχύτητα συρτής.
RJU35974Στόµιο εξόδου νερού ψύξης
Όταν λειτουργεί ο κινητήρας, κάποια ποσότητα
από το νερό ψύξης που κυκλοφορεί στον κινητήρα
εξέρχεται από το στόµιο εξόδου νερού ψύξης.
Υπάρχει ένα στόµιο εξόδου νερού ψύξης στην
αριστερή πλευρά του υδροσκάφους. Για να
βεβαιωθείτε για τη σωστή λειτουργία του
συστήµατος ψύξης, βεβαιωθείτε ότι εξέρχεται
νερό από το στόµιο εξόδου νερού ψύξης. Αν δεν
εξέρχεται νερό από το στόµιο, σβήστε τον
κινητήρα και ελέγξτε αν έχει βουλώσει το στόµιο
εισροής νερού εκτόξευσης. (Βλ. σελίδα 92 για
πληροφορίες σχετικά µε το στόµιο εισροής νερού
εκτόξευσης.)
ΣΗMΕΙΩΣΗ:

Θα χρειαστούν περίπου 60 δευτερόλεπτα για να
φτάσει το νερό στο στόµιο µετά την εκκίνηση
του κινητήρα.

Η αποβολή νερού ενδέχεται να µην είναι
σταθερή όταν ο κινητήρας λειτουργεί στο
ρελαντί. Στην περίπτωση αυτή, δώστε λίγο
γκάζι για να βεβαιωθείτε ότι το νερό εξέρχεται
κανονικά.
RJU40322∆ιαχωριστής νερού
Ο διαχωριστής νερού εµποδίζει το νερό να
εισέλθει στο ρεζερβουάρ καυσίµου, συλλέγοντας
1Χειρολαβές τιµονιού
2Ακροφύσιο πηδαλιουχίας
2
1
1Στόµιο εξόδου νερού ψύξης
1
UF2M71R0.book Page 31 Monday, July 4, 2011 11:25 AM

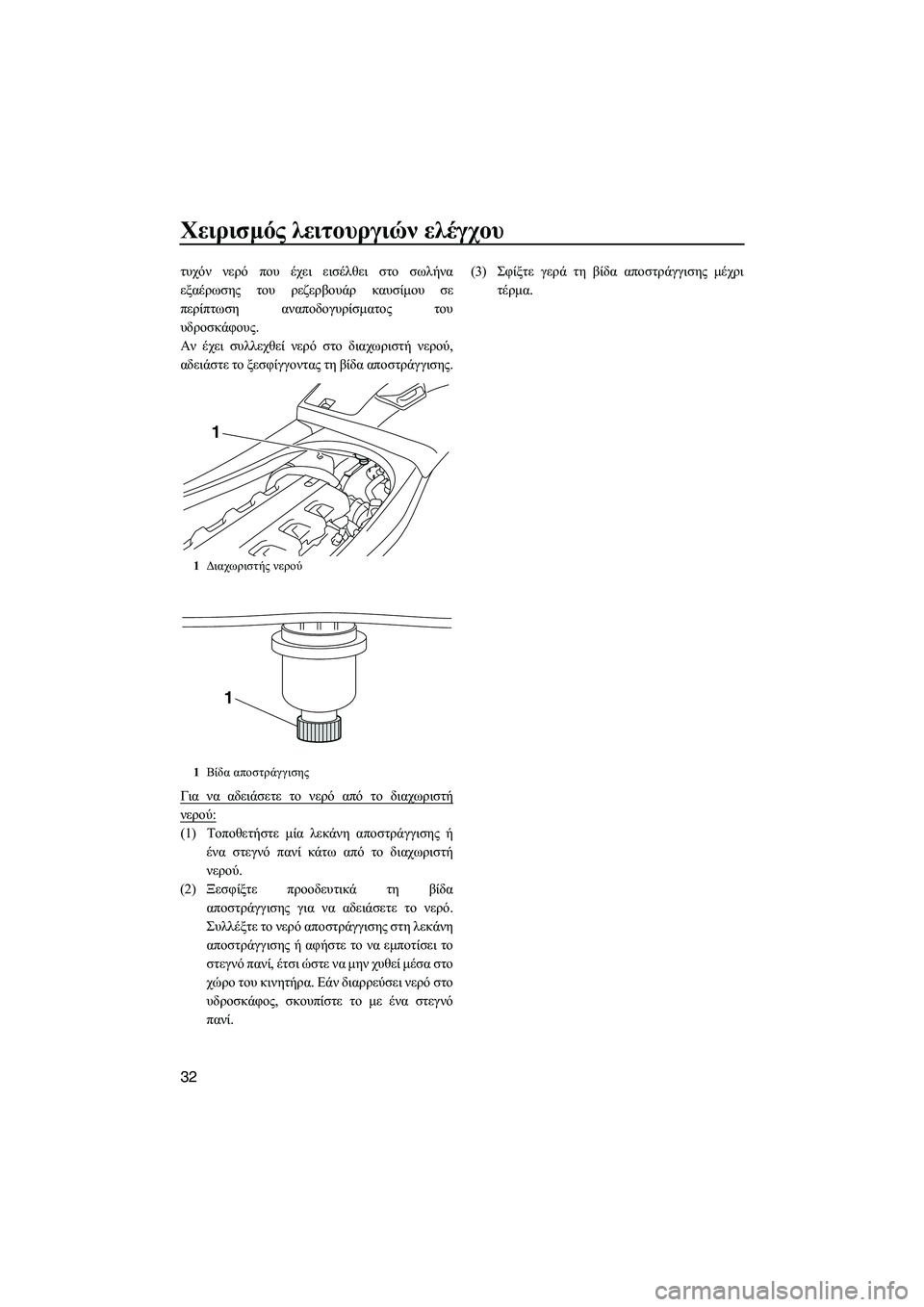

Χειρισµός λειτουργιών ελέγχου
32
τυχόν νερό που έχει εισέλθει στο σωλήνα
εξαέρωσης του ρεζερβουάρ καυσίµου σε
περίπτωση αναποδογυρίσµατος του
υδροσκάφους.
Αν έχει συλλεχθεί νερό στο διαχωριστή νερού,
αδειάστε το ξεσφίγγοντας τη βίδα αποστράγγισης.
Για να αδειάσετε το νερό από το διαχωριστή
νερού:
(1)Τοποθετήστε µία λεκάνη αποστράγγισης ή
ένα στεγνό πανί κάτω από το διαχωριστή
νερού.
(2)Ξεσφίξτε προοδευτικά τη βίδα
αποστράγγισης για να αδειάσετε το νερό.
Συλλέξτε το νερό αποστράγγισης στη λεκάνη
αποστράγγισης ή αφήστε το να εµποτίσει το
στεγνό πανί, έτσι ώστε να µην χυθεί µέσα στο
χώρο του κινητήρα. Εάν διαρρεύσει νερό στο
υδροσκάφος, σκουπίστε το µε ένα στεγνό
πανί.(3)Σφίξτε γερά τη βίδα αποστράγγισης µέχρι
τέρµα.
1∆ιαχωριστής νερού
1Βίδα αποστράγγισης
1
1
UF2M71R0.book Page 32 Monday, July 4, 2011 11:25 AM

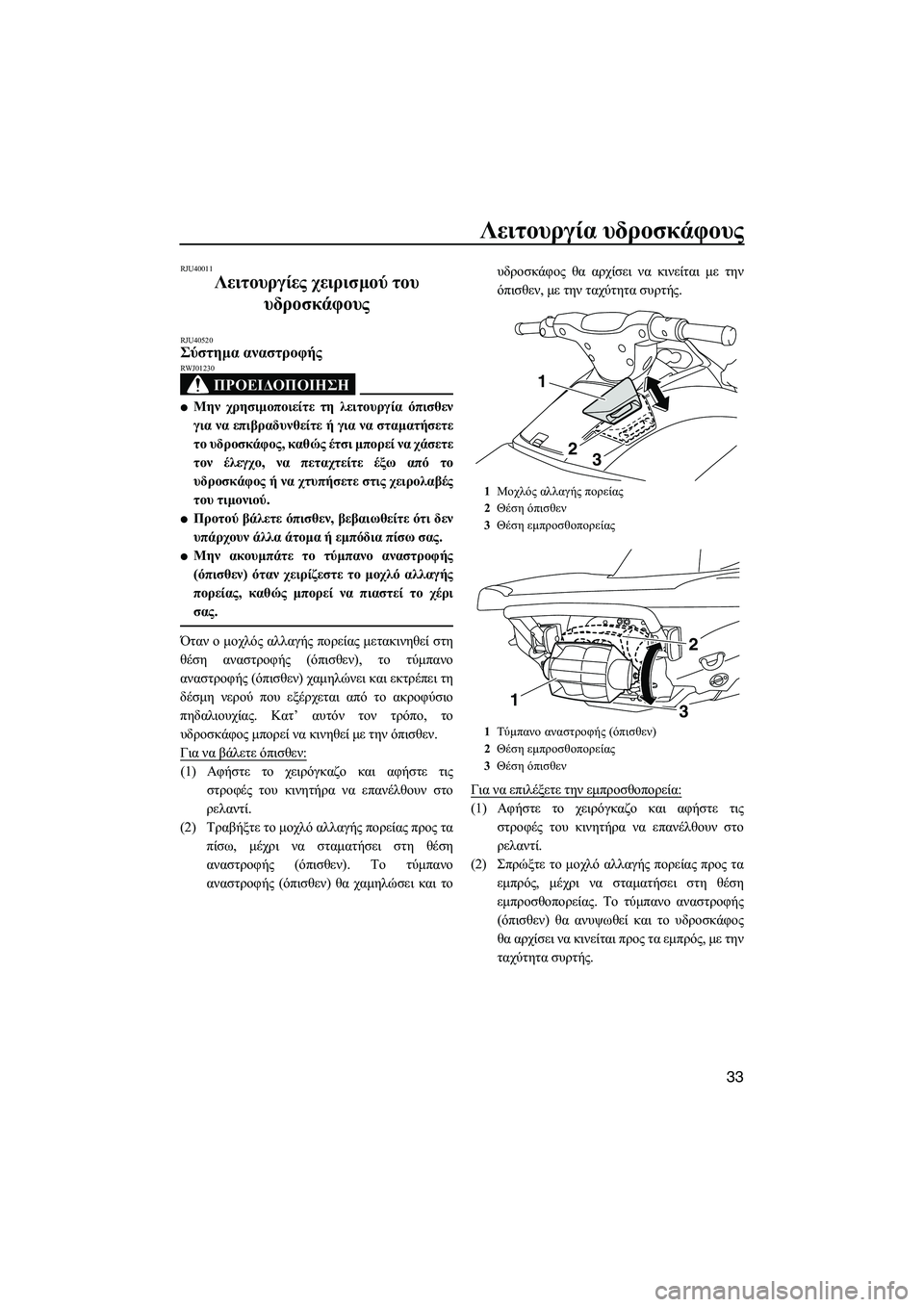

Λειτουργία υδροσκάφους
33
RJU40011
Λειτουργίες χειρισµού του
υδροσκάφους
RJU40520Σύστηµα αναστροφής
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ01230

Μην χρησιµοποιείτε τη λειτουργία όπισθεν
για να επιβραδυνθείτε ή για να σταµατήσετε
το υδροσκάφος, καθώς έτσι µπορεί να χάσετε
τον έλεγχο, να πεταχτείτε έξω από το
υδροσκάφος ή να χτυπήσετε στις χειρολαβές
του τιµονιού.

Προτού βάλετε όπισθεν, βεβαιωθείτε ότι δεν
υπάρχουν άλλα άτοµα ή εµπόδια πίσω σας.

Μην ακουµπάτε το τύµπανο αναστροφής
(όπισθεν) όταν χειρίζεστε το µοχλό αλλαγής
πορείας, καθώς µπορεί να πιαστεί το χέρι
σας.
Όταν ο µοχλός αλλαγής πορείας µετακινηθεί στη
θέση αναστροφής (όπισθεν), το τύµπανο
αναστροφής (όπισθεν) χαµηλώνει και εκτρέπει τη
δέσµη νερού που εξέρχεται από το ακροφύσιο
πηδαλιουχίας. Κατ’ αυτόν τον τρόπο, το
υδροσκάφος µπορεί να κινηθεί µε την όπισθεν.
Για να βάλετε όπισθεν:
(1)Αφήστε το χειρόγκαζο και αφήστε τις
στροφές του κινητήρα να επανέλθουν στο
ρελαντί.
(2)Τραβήξτε το µοχλό αλλαγής πορείας προς τα
πίσω, µέχρι να σταµατήσει στη θέση
αναστροφής (όπισθεν). Το τύµπανο
αναστροφής (όπισθεν) θα χαµηλώσει και τουδροσκάφος θα αρχίσει να κινείται µε την
όπισθεν, µε την ταχύτητα συρτής.
Για να επιλέξετε την εµπροσθοπορεία:
(1)Αφήστε το χειρόγκαζο και αφήστε τις
στροφές του κινητήρα να επανέλθουν στο
ρελαντί.
(2)Σπρώξτε το µοχλό αλλαγής πορείας προς τα
εµπρός, µέχρι να σταµατήσει στη θέση
εµπροσθοπορείας. Το τύµπανο αναστροφής
(όπισθεν) θα ανυψωθεί και το υδροσκάφος
θα αρχίσει να κινείται προς τα εµπρός, µε την
ταχύτητα συρτής.
1Μοχλός αλλαγής πορείας
2Θέση όπισθεν
3Θέση εµπροσθοπορείας
1Τύµπανο αναστροφής (όπισθεν)
2Θέση εµπροσθοπορείας
3Θέση όπισθεν
1
23
13
2
UF2M71R0.book Page 33 Monday, July 4, 2011 11:25 AM

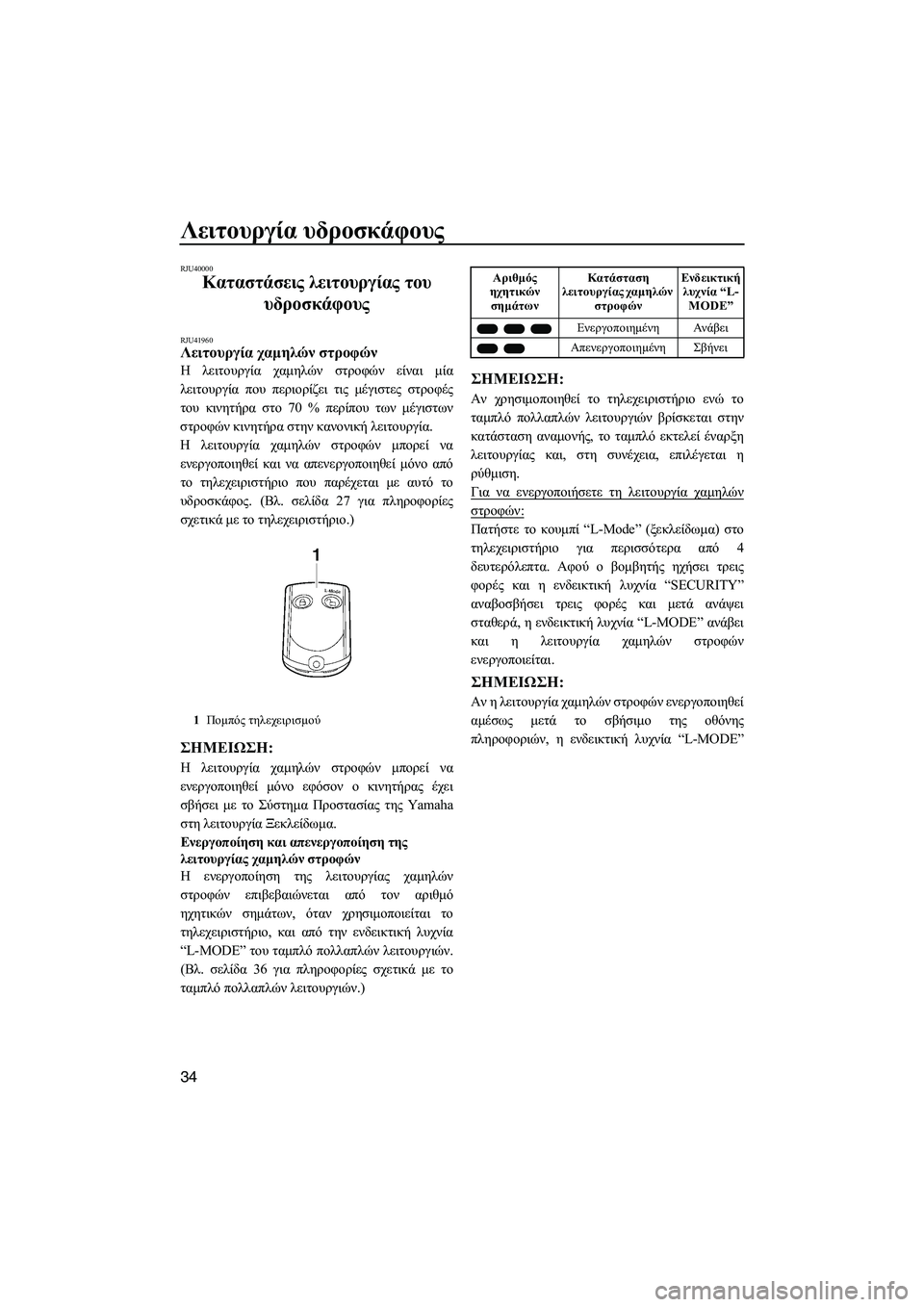

Λειτουργία υδροσκάφους
34
RJU40000
Καταστάσεις λειτουργίας του
υδροσκάφους
RJU41960Λειτουργία χαµηλών στροφών
Η λειτουργία χαµηλών στροφών είναι µία
λειτουργία που περιορίζει τις µέγιστες στροφές
του κινητήρα στο 70 % περίπου των µέγιστων
στροφών κινητήρα στην κανονική λειτουργία.
Η λειτουργία χαµηλών στροφών µπορεί να
ενεργοποιηθεί και να απενεργοποιηθεί µόνο από
το τηλεχειριστήριο που παρέχεται µε αυτό το
υδροσκάφος. (Βλ. σελίδα 27 για πληροφορίες
σχετικά µε το τηλεχειριστήριο.)
ΣΗMΕΙΩΣΗ:
Η λειτουργία χαµηλών στροφών µπορεί να
ενεργοποιηθεί µόνο εφόσον ο κινητήρας έχει
σβήσει µε το Σύστηµα Προστασίας της Yamaha
στη λειτουργία Ξεκλείδωµα.
Ενεργοποίηση και απενεργοποίηση της
λειτουργίας χαµηλών στροφών
Η ενεργοποίηση της λειτουργίας χαµηλών
στροφών επιβεβαιώνεται από τον αριθµό
ηχητικών σηµάτων, όταν χρησιµοποιείται το
τηλεχειριστήριο, και από την ενδεικτική λυχνία
“L-MODE” του ταµπλό πολλαπλών λειτουργιών.
(Βλ. σελίδα 36 για πληροφορίες σχετικά µε το
ταµπλό πολλαπλών λειτουργιών.)
ΣΗMΕΙΩΣΗ:
Αν χρησιµοποιηθεί το τηλεχειριστήριο ενώ το
ταµπλό πολλαπλών λειτουργιών βρίσκεται στην
κατάσταση αναµονής, το ταµπλό εκτελεί έναρξη
λειτουργίας και, στη συνέχεια, επιλέγεται η
ρύθµιση.
Για να ενεργοποιήσετε τη λειτουργία χαµηλών
στροφών:
Πατήστε το κουµπί “L-Mode” (ξεκλείδωµα) στο
τηλεχειριστήριο για περισσότερα από 4
δευτερόλεπτα. Αφού ο βοµβητής ηχήσει τρεις
φορές και η ενδεικτική λυχνία “SECURITY”
αναβοσβήσει τρεις φορές και µετά ανάψει
σταθερά, η ενδεικτική λυχνία “L-MODE” ανάβει
και η λειτουργία χαµηλών στροφών
ενεργοποιείται.
ΣΗMΕΙΩΣΗ:
Αν η λειτουργία χαµηλών στροφών ενεργοποιηθεί
αµέσως µετά το σβήσιµο της οθόνης
πληροφοριών, η ενδεικτική λυχνία “L-MODE”
1Ποµπός τηλεχειρισµού
Αριθµός
ηχητικών
σηµάτωνΚατάσταση
λειτουργίας χαµηλών
στροφώνΕνδεικτική
λυχνία “L-
MODE”
Ενεργοποιηµένη Ανάβει
Απενεργοποιηµένη Σβήνει
UF2M71R0.book Page 34 Monday, July 4, 2011 11:25 AM
