2012 YAMAHA VX CRUISER Notices Demploi (in French)

Fonctionnement de l’équipement
42
du remorquage en cas d’urgence. (Cf. page
95 pour plus d’informations sur le remorquage
du scooter.)
FJU34881Yeux de poupe
Ils permettent d’attacher une corde au scooter
nautique lors du transport ou de l’amarrage.
FJU40420Taquet
Le taquet permet d’attacher la corde de ski au
scooter nautique lorsque vous tirez un skieur
nautique. AVERTISSEMENT! N’utilisez pas
le taquet pour soulever le scooter nauti-
que. Il n’a pas été conçu pour supporter le
poids du scooter nautique. Si le taquet
casse, le scooter nautique risque de tom-ber et de provoquer de graves blessures.
[FWJ01510]
FJU31683
Compartiments de rangement
Ce scooter nautique est équipé des comparti-
ments de rangement suivants.
Les compartiments de rangement ne sont pas
étanches. Si vous transportez des objets qui
ne peuvent pas être mouillés, placez-les dans
un sac étanche.
Assurez-vous que les compartiments de ran-
gement sont correctement fermés avant d’uti-
liser le scooter nautique.
FJU31715Compartiment de rangement de la proue
Le compartiment de rangement de la proue
est situé sous le capot.
1Œil de proue
1Œil de poupe
1
1
1Taquet
1
UF2N72F0.book Page 42 Friday, July 8, 2011 9:35 AM

Fonctionnement de l’équipement
43
Pour ouvrir le compartiment de rangement de
la proue :
Tirez sur le loquet du capot, puis soulevez
l’arrière du capot.Pour fermer le compartiment de rangement
de la proue :
Appuyez sur l’arrière du capot pour le fixer
correctement.
Pour évacuer l’eau du compartiment de ran-
gement de la proue :
(1) Enlevez le bouchon de vidange situé au
bas du compartiment de rangement pour
évacuer l’eau dans le compartiment mo-
teur.
(2) Replacez correctement le bouchon de vi-
dange dans sa position initiale.
FJU41550Boîte à gants
La boîte à gants est située à l’avant du siège.
La boîte à gants est amovible.
1Loquet du capot
1Compartiment de rangement de la proue
Compartiment de rangement de la
proue :
Capacité:
50.0 L (13.2 US gal, 11.0 Imp.gal)
Charge admissible :
5.0 kg (11 lb)
1
1
1Bouchon de vidange
1
UF2N72F0.book Page 43 Friday, July 8, 2011 9:35 AM

Fonctionnement de l’équipement
44
Pour ouvrir la boîte à gants :
Faites glisser le loquet de la boîte à gants vers
vous et soulevez le couvercle.Pour fermer la boîte à gants :Appuyez sur le couvercle pour le verrouiller
en position.
FJU41420Support pour gobelets (VX Deluxe /
VX Cruiser)
Le support pour gobelets est situé dans la
boîte à gants. (Cf. page 43 pour plus d’infor-
mations sur la boîte à gants.)
Le support pour gobelets est amovible.
Ne posez pas d’objets sur le support pour
boissons lorsque vous naviguez. Sinon, ceux-
ci risquent de tomber.
FJU40991Support de l’extincteur et couvercle
Le réceptacle de l’extincteur et son couvercle
sont situés dans le compartiment de range-
ment de la proue.
1Loquet de la boîte à gants
1Boîte à gants
Boîte à gants :
Capacité:
7.0 L (1.8 US gal, 1.5 Imp.gal)
Charge admissible :
1.5 kg (3 lb)
1
1
1Support pour gobelets
1
UF2N72F0.book Page 44 Friday, July 8, 2011 9:35 AM

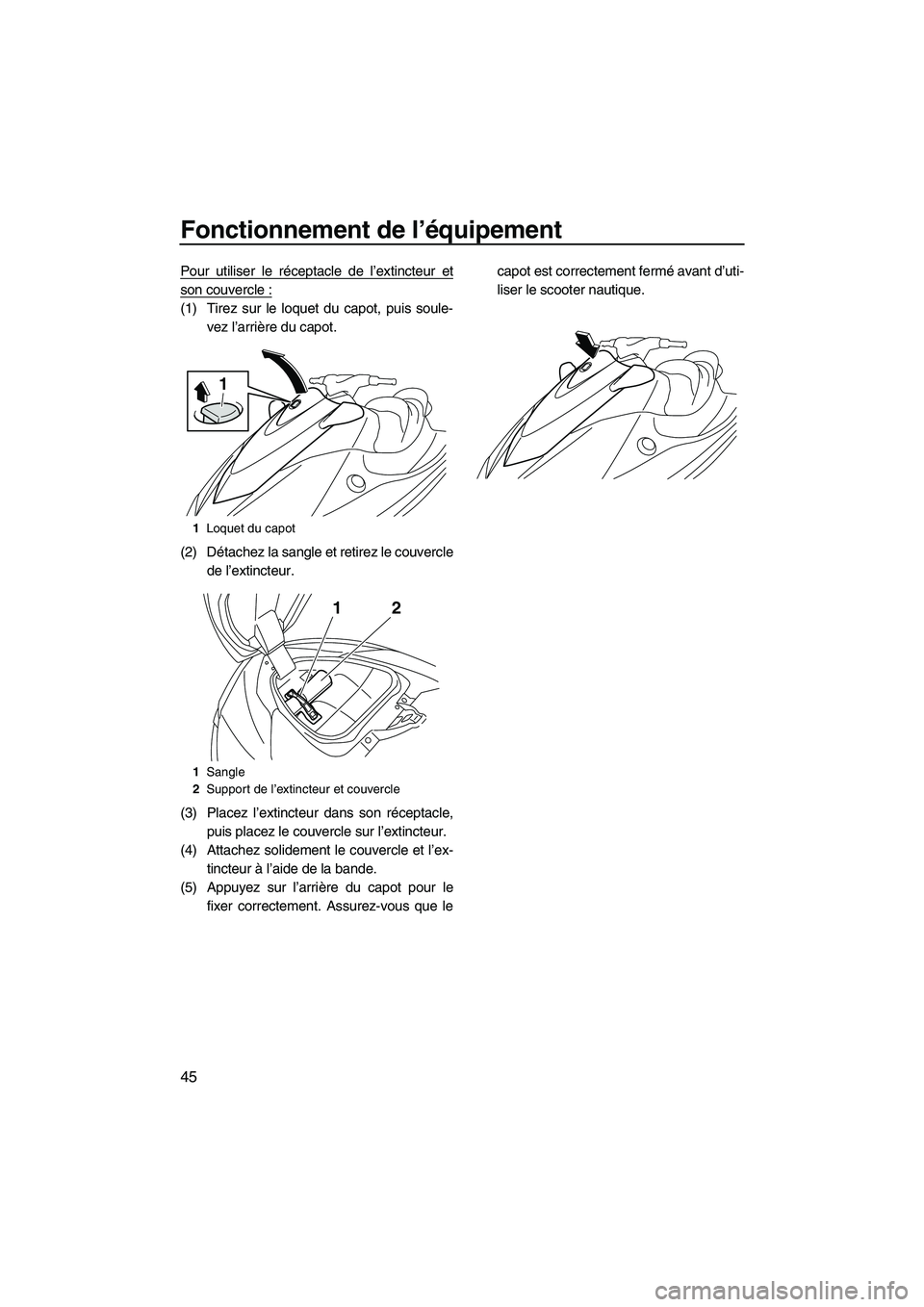

Fonctionnement de l’équipement
45
Pour utiliser le réceptacle de l’extincteur et
son couvercle :
(1) Tirez sur le loquet du capot, puis soule-
vez l’arrière du capot.
(2) Détachez la sangle et retirez le couvercle
de l’extincteur.
(3) Placez l’extincteur dans son réceptacle,
puis placez le couvercle sur l’extincteur.
(4) Attachez solidement le couvercle et l’ex-
tincteur à l’aide de la bande.
(5) Appuyez sur l’arrière du capot pour le
fixer correctement. Assurez-vous que lecapot est correctement fermé avant d’uti-
liser le scooter nautique.
1Loquet du capot
1Sangle
2Support de l’extincteur et couvercle
1
12
UF2N72F0.book Page 45 Friday, July 8, 2011 9:35 AM

Règles d’utilisation et de manipulation
46
FJU31822
Carburants requis FJU37165Carburant
AVERTISSEMENT
FWJ00282

L’essence et ses vapeurs sont extrême-
ment inflammables. Pour éviter tout ris-
que d’incendie et d’explosion, et pour li-
miter le risque de blessures lorsque
vous faites le plein de carburant, respec-
tez ces instructions.

L’essence est toxique et peut provoquer
des blessures, voire la mort. Manipulez-
la avec soin. Ne siphonnez jamais l’es-
sence par la bouche. Si vous avalez de
l’essence, inhalez une importante quan-
tité de vapeur d’essence ou recevez de
l’essence dans les yeux, consultez im-
médiatement un médecin. Si de l’es-
sence entre en contact avec votre peau,
lavez-vous à l’eau et au savon. Si vous
renversez de l’essence sur vos vête-
ments, changez-en.
ATTENTION
FCJ00321

N’utilisez pas d’essence au plomb. Ce
type d’essence risque d’endommager
sérieusement le moteur.

Évitez toute pénétration d’eau ou de
contaminants dans le réservoir de car-
burant. Un carburant contaminé peut
être la cause de performances médio-
cres ou de dommages au moteur. N’uti-
lisez que de l’essence fraîche qui a été
conservée dans des conteneurs pro-
pres.
Essence-alcool
Il existe deux types d’essence-alcool : celle
qui contient de l’éthanol et celle qui contient
du méthanol.
L’essence-alcool contenant de l’éthanol peut
être utilisée si la teneur en éthanol n’excède
pas 10% et si le carburant est conforme aux
indices d’octane minimum. L’E-85 est un mé-
lange de carburant contenant 85% d’éthanol.
Il ne doit par conséquent pas être utilisé dans
ce scooter nautique. Tous les mélanges à
base d’éthanol contenant plus de 10% d’étha-
nol peuvent endommager le système d’ali-
mentation ou réduire les performances du
moteur.
Yamaha ne recommande pas l’essence-al-
cool contenant du méthanol qui peut endom-
mager le système d’alimentation ou réduire
les performances du moteur.
Pour remplir le réservoir de carburant :
(1) Avant de faire le plein de carburant, arrê-
tez le moteur. Ne restez pas debout ou
assis sur le scooter nautique. Ne fumez
pas lorsque vous faites le plein de carbu-
rant ou lorsque vous êtes à proximité
d’une source d’étincelle, d’une flamme ou
de toute autre source d’inflammation.
(2) Placez le scooter nautique à l’horizon-
tale, dans un endroit bien aéré.
(3) Déposez le siège et vérifiez le niveau de
carburant. (Cf. page 40 pour les procédu-
res de dépose et d’installation du siège.) Carburant recommandé:
Essence normale sans plomb avec un
indice d’octane minimum de
86
(Indice d’octane pompe) = (R+M)/2
90 (Indice d’octane de recherche)
UF2N72F0.book Page 46 Friday, July 8, 2011 9:35 AM

Règles d’utilisation et de manipulation
47
(4) Desserrez le bouchon du réservoir de
carburant et déposez-le.
(5) Versez lentement du carburant dans le
réservoir.
(6) Arrêtez le remplissage dès que le niveau
du carburant arrive à environ 50 mm (2
in) du bord du réservoir de carburant. Ne
remplissez pas trop le réservoir de carbu-
rant. Étant donné que le carburant se di-
late en chauffant, la chaleur produite par
le moteur ou le soleil peut rejeter du car-
burant hors du réservoir. Ne laissez pasle scooter nautique en plein soleil avec le
réservoir de carburant plein.
(7) Si le réservoir de carburant déborde, es-
suyez immédiatement avec un chiffon
sec.
(8) Replacez correctement le bouchon du ré-
servoir de carburant en le vissant au
maximum.
(9) Replacez correctement le siège dans sa
position initiale.
1Bouchon du réservoir de carburant
Capacité du réservoir de carburant :
60 L (15.9 US gal, 13.2 Imp.gal)
1
150 mm (2 in) environ à partir du haut du ré-
servoir de carburant
1
UF2N72F0.book Page 47 Friday, July 8, 2011 9:35 AM

Règles d’utilisation et de manipulation
48
FJU40290
Huile moteur requise FJU41542Huile moteur
ATTENTION
FCJ00281
Utilisez uniquement de l’huile pour moteur
4 temps. Si vous utilisez de l’huile pour
moteur 2 temps, vous risquez d’endom-
mager gravement le moteur.
Vérification du niveau d’huile moteur
AVERTISSEMENT
FWJ00340
L’huile moteur est extrêmement chaude
après l’arrêt du moteur. Tout contact de
l’huile avec la peau ou les vêtements est
susceptible de provoquer des brûlures.
ATTENTION
FCJ00391

Ne faites pas tourner le moteur avec trop
ou trop peu d’huile dans le réservoir
d’huile, sinon vous risquez de l’endom-
mager.

Assurez-vous que débris et eau ne pé-
nètrent pas dans l’orifice du réservoir
d’huile. Ceux-ci pourraient gravement
endommager le moteur.
REMARQUE:

Lorsque vous vérifiez le niveau d’huile mo-
teur sur la terre ferme, le moteur doit tour-
ner pendant que vous alimentez en eau les
passages d’eau de refroidissement. (Cf.
“Rinçage des passages d’eau de refroidis-
sement” à la page 77 pour plus d’informa-
tions sur l’alimentation en eau.)

Lorsque vous vérifiez le niveau d’huile mo-
teur sur l’eau, amarrez le scooter nautique
pour éviter qu’il ne dérive.
Pour vérifier le niveau d’huile moteur :
(1) Une fois le moteur arrêté, placez le scoo-
ter nautique bien à l’horizontale sur la
terre ou mettez-le à l’eau.
(2) Regardez bien dans toutes les directions
et démarrez le moteur. (Cf. page 64 pour
plus d’informations sur le démarrage du
moteur.)
(3) Faites tourner le moteur au ralenti pen-
dant au moins 6 minutes. Faites-le en-
core tourner 5 minutes si la température
ambiante est inférieure ou égale à 20 °C
(68 °F).
(4) Arrêtez le moteur.
(5) Déposez le siège. (Cf. page 40 pour les
procédures de dépose et d’installation du
siège.)
(6) Desserrez le bouchon du réservoir
d’huile et déposez-le, puis essuyez la
jauge.
(7) Vissez au maximum le bouchon du réser-
voir d’huile dans l’orifice correspondant.
Déposez-le de nouveau et vérifiez que le Ty p e d’huile moteur recommandé:
SAE 10W-30, 10W-40, 20W-40, 20W-
50
Qualité d’huile moteur recommandée:
API SE, SF, SG, SH, SJ, SL
1Bouchon du réservoir d’huile/Jauge
1
UF2N72F0.book Page 48 Friday, July 8, 2011 9:35 AM

Règles d’utilisation et de manipulation
49
niveau d’huile moteur se situe entre les
repères de niveau maximum et minimum.
(8) Si le niveau d’huile moteur dépasse lar-
gement le repère de niveau maximum,
contactez un concessionnaire Yamaha.
Si le niveau d’huile moteur se situe en
dessous du repère de niveau minimum,
ajoutez lentement de l’huile moteur.
(9) Répétez les étapes 6 à 8 jusqu’à ce que
le niveau d’huile moteur soit correct.
(10) Replacez le bouchon du réservoir d’huile
et vissez-le au maximum.
(11) Replacez correctement le siège dans sa
position initiale.FJU40021
Évacuation de l’eau de cale
ATTENTION
FCJ01301
Ne laissez pas tourner le moteur à plein ré-
gime si de l’eau de cale s’est accumulée
dans le compartiment moteur. Elle peut
être projetée dans le moteur, ce qui risque
de provoquer de graves dommages.
FJU40033Évacuation de l’eau de cale à terre
Pour évacuer l’eau de cale à terre :
(1) Desserrez les bouchons de vidange de
poupe et déposez-les.
(2) Relevez la proue du scooter nautique en
l’inclinant, par exemple, pour évacuer
l’eau de cale du compartiment moteur.
(3) Une fois l’eau de cale évacuée par les
trous des bouchons de vidange de
poupe, éliminez toute humidité résiduelle1Jauge
2Repère de niveau maximum
3Repère de niveau minimum
213
1Bouchon de vidange de poupe
1
UF2N72F0.book Page 49 Friday, July 8, 2011 9:35 AM
