4-22
4 Cuando guarde documentos en los compartimen-
tos porta objetos, no olvide colocarlos en una bol-
sa de plástico para que no se mojen. Cuando lave
el ATV, evite que entre agua en los compartimen-
tos porta objetos.

No sobrepase el límite de carga de 0.5 kg (1 lb)
del compartimento porta objetos delantero o 2.0
kg (4 lb) del compartimento porta objetos trase-
ro.
No sobrepase la carga máxima de 220.0 kg
(485 lb) del ATV.
NOTAEncontrará un tapón de drenaje en la parte inferior
de cada compartimento. Si se acumula agua en
uno de los compartimentos, quite el tapón, drene
el agua y vuelva a colocarlo.
1. Cubierta del compartimento porta objetos trasero
1. Compartimento porta objetos traseroU1HP60S0.book Page 22 Monday, April 11, 2011 1:39 PM

4-23
4
SBU18962Portaequipajes delantero
No sobrepase el límite de carga de 45.0 kg (99
lb) del portaequipajes delantero.
No sobrepase la carga máxima de 220.0 kg
(485 lb) del ATV.SBU18972Portaequipajes trasero
No sobrepase el límite de carga de 85.0 kg (187
lb) del portaequipajes trasero.
No sobrepase la carga máxima de 220.0 kg
(485 lb) del ATV.SBU30470Ajuste de los conjuntos amortiguado-
res delanteros y traseros La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.
1. Tapón de drenaje del compartimento porta objetos
1. Tapón de drenaje del compartimento porta objetosU1HP60S0.book Page 23 Monday, April 11, 2011 1:39 PM

4-24
4
ADVERTENCIA

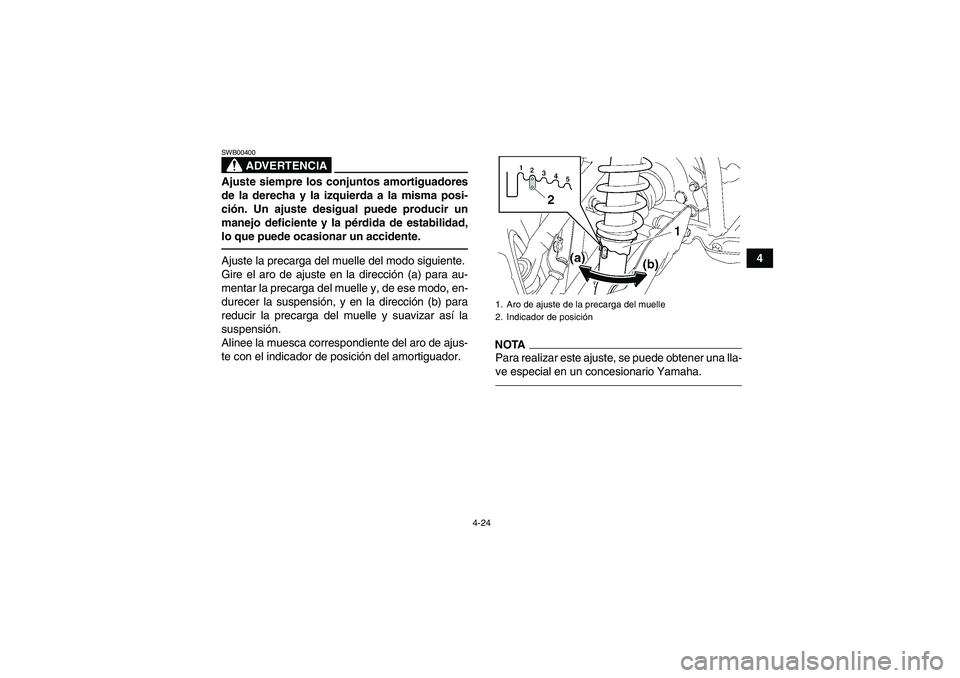

SWB00400Ajuste siempre los conjuntos amortiguadores
de la derecha y la izquierda a la misma posi-
ción. Un ajuste desigual puede producir un
manejo deficiente y la pérdida de estabilidad,
lo que puede ocasionar un accidente.Ajuste la precarga del muelle del modo siguiente.
Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.
Alinee la muesca correspondiente del aro de ajus-
te con el indicador de posición del amortiguador.
NOTAPara realizar este ajuste, se puede obtener una lla-
ve especial en un concesionario Yamaha.1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
U1HP60S0.book Page 24 Monday, April 11, 2011 1:39 PM

4-25
4
ADVERTENCIA
SWB02730El conjunto amortiguador trasero contiene ni-
trógeno a alta presión. Si el conjunto amorti-
guador está dañado, puede explotar y causar
lesiones o daños materiales. Los daños en loscilindros del amortiguador también pueden
producir un manejo deficiente y causar un ac-
cidente.

No manipule ni trate de abrir el conjunto de
cilindros.
No someta el conjunto amortiguador a una
llama directa u otra fuente de calor excesivo.
No deforme ni dañe el cilindro en modo algu-
no.
No se deshaga por sí mismo de un conjunto
amortiguador dañado o gastado. Lleve el
conjunto amortiguador a un concesionario
Yamaha para cualquier cuestión de manteni-
miento.SBU19183Toma de corriente continua La toma auxiliar de corriente continua está situada
en la parte delantera derecha del ATV. Esta toma
puede utilizarse para conectar luces de trabajo,
aparatos de radio, etc. Sólo debe utilizarse cuando
el motor esté en marcha y cuando el interruptor de
las luces esté en la posición “OFF”.
1. Coloque el interruptor de las luces en la posi-
ción “OFF”.
2. Apague el accesorio.
1. Llave especialPosición de ajuste de la precarga del muelle:
Mínima (blanda):
1
Normal:
2
Máxima (dura):
5
U1HP60S0.book Page 25 Monday, April 11, 2011 1:39 PM

4-26
4 3. Arranque el motor. (Véase la página 6-1).
4. Abra la tapa de la toma auxiliar de corriente
continua y, a continuación, inserte el enchufe
de alimentación accesorio en la toma.
5. Encienda el accesorio.
6. Cuando no utilice la toma auxiliar de corriente
continua, cúbrala con la tapa.
ATENCIÓNSCB00120
No utilice accesorios que necesiten más ca-
pacidad de la máxima indicada anteriormen-
te. Esto puede producir una sobrecarga en el
circuito y hacer que los fusibles se fundan.
1. Tapa de la toma de corriente continua
1. Toma de corriente continuaCapacidad nominal máxima de la toma auxi-
liar de corriente continua:
CC 12 V, 10 A (120 W)
U1HP60S0.book Page 26 Monday, April 11, 2011 1:39 PM

4-27
4

Si se utilizan los accesorios con el motor
apagado o con los faros encendidos, la bate-
ría se descargará y el arranque del motor
puede resultar difícil.
No utilice un encendedor de automóvil u
otros accesorios con un enchufe que se ca-
liente ya que la toma puede verse dañada.
U1HP60S0.book Page 27 Monday, April 11, 2011 1:39 PM

5-1
5
SBU19201
COMPROBACIONES ANTES DE LA UTILIZACIÓN
SBU19224Revise el estado del vehículo cada vez que lo utilice a fin de eliminar cualquier duda sobre su seguridad.
Siga siempre los procedimientos e intervalos de inspección y mantenimiento indicados en el Manual del
propietario.
ADVERTENCIA
SWB00481Las posibilidades de accidente o daños materiales aumentan si no se revisa y mantiene el vehículo
correctamente. No utilice el vehículo si detecta cualquier problema. Si un problema no puede sub-
sanarse por los procedimientos de ajuste indicados en este manual, haga revisar el vehículo en un
concesionario Yamaha.Antes de utilizar el vehículo compruebe los elementos siguientes:
ELEMENTO OPERACIÓNPÁGINA
GasolinaCompruebe el nivel de gasolina en el depósito de gasolina y, si es
necesario, añada la gasolina recomendada.
Compruebe si existen fugas en la línea de gasolina. Corrija si es
necesario.4-18, 5-4
Aceite de motorCompruebe el nivel de aceite en el motor y, si es necesario, añada
el aceite recomendado hasta el nivel especificado.
Compruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario.5-4, 8-24
Aceite del engranaje finalCompruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario.5-4, 8-28
