Απαιτήσεις λειτουργίας και χειρισµού
51

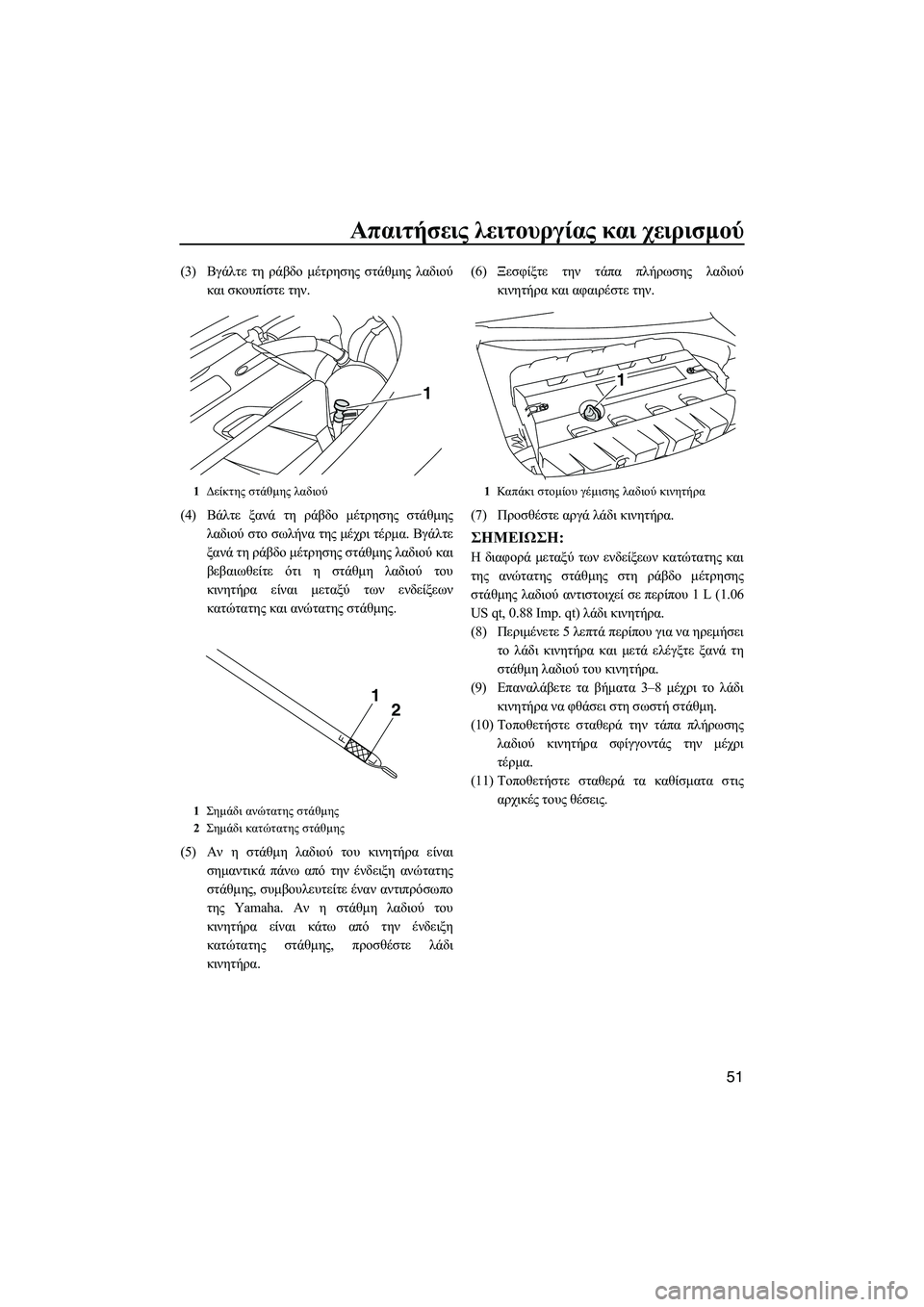

(3)Βγάλτε τη ράβδο µέτρησης στάθµης λαδιού
και σκουπίστε την.
(4)Βάλτε ξανά τη ράβδο µέτρησης στάθµης
λαδιού στο σωλήνα της µέχρι τέρµα. Βγάλτε
ξανά τη ράβδο µέτρησης στάθµης λαδιού και
βεβαιωθείτε ότι η στάθµη λαδιού του
κινητήρα είναι µεταξύ των ενδείξεων
κατώτατης και ανώτατης στάθµης.
(5)Αν η στάθµη λαδιού του κινητήρα είναι
σηµαντικά πάνω από την ένδειξη ανώτατης
στάθµης, συµβουλευτείτε έναν αντιπρόσωπο
της Yamaha. Αν η στάθµη λαδιού του
κινητήρα είναι κάτω από την ένδειξη
κατώτατης στάθµης, προσθέστε λάδι
κινητήρα.(6)Ξεσφίξτε την τάπα πλήρωσης λαδιού
κινητήρα και αφαιρέστε την.
(7)Προσθέστε αργά λάδι κινητήρα.
ΣΗMΕΙΩΣΗ:
Η διαφορά µεταξύ των ενδείξεων κατώτατης και
της ανώτατης στάθµης στη ράβδο µέτρησης
στάθµης λαδιού αντιστοιχεί σε περίπου 1 L (1.06
US qt, 0.88 Imp. qt) λάδι κινητήρα.
(8)Περιµένετε 5 λεπτά περίπου για να ηρεµήσει
το λάδι κινητήρα και µετά ελέγξτε ξανά τη
στάθµη λαδιού του κινητήρα.
(9)Επαναλάβετε τα βήµατα 3–8 µέχρι το λάδι
κινητήρα να φθάσει στη σωστή στάθµη.
(10)Τοποθετήστε σταθερά την τάπα πλήρωσης
λαδιού κινητήρα σφίγγοντάς την µέχρι
τέρµα.
(11)Τοποθετήστε σταθερά τα καθίσµατα στις
αρχικές τους θέσεις.
1∆είκτης στάθµης λαδιού
1Σηµάδι ανώτατης στάθµης
2Σηµάδι κατώτατης στάθµης
1
21
1Καπ άκι στοµίου γέµισης λαδιού κινητήρα
1
UF2R73R0.book Page 51 Wednesday, June 29, 2011 11:08 AM

Απαιτήσεις λειτουργίας και χειρισµού
52
RJU40021

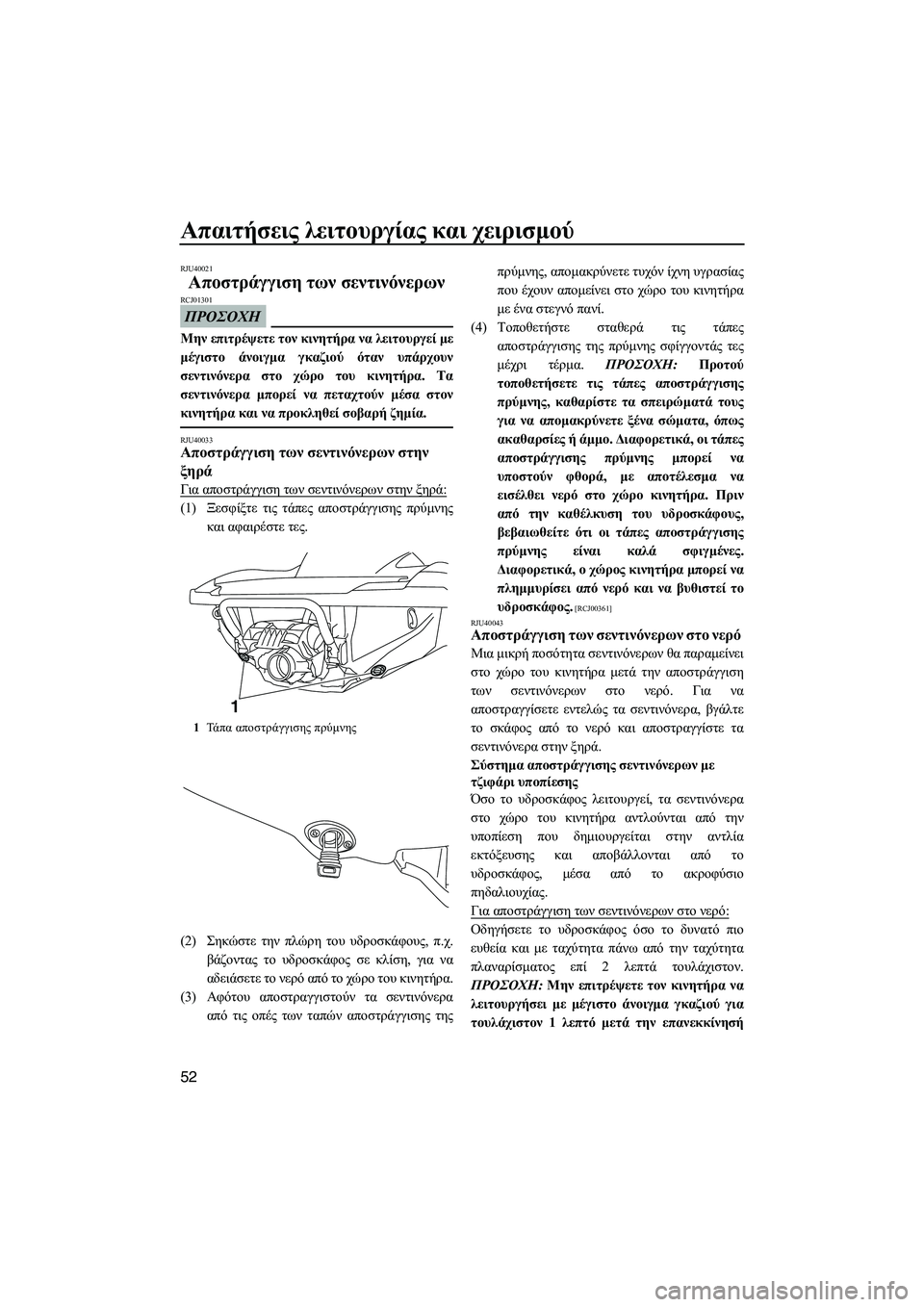

Αποστράγγιση των σεντινόνερων
ΠΡΟΣΟΧΗ
RCJ01301
Μην επιτρέψετε τον κινητήρα να λειτουργεί µε
µέγιστο άνοιγµα γκαζιού όταν υπάρχουν
σεντινόνερα στο χώρο του κινητήρα. Τα
σεντινόνερα µπορεί να πεταχτούν µέσα στον
κινητήρα και να προκληθεί σοβαρή ζηµία.
RJU40033Αποστράγγιση των σεντινόνερων στην
ξηρά
Για αποστράγγιση των σεντινόνερων στην ξηρά:
(1)Ξεσφίξτε τις τάπες αποστράγγισης πρύµνης
και αφαιρέστε τες.
(2)Σηκώστε την πλώρη του υδροσκάφους, π.χ.
βάζοντας το υδροσκάφος σε κλίση, για να
αδειάσετε το νερό από το χώρο του κινητήρα.
(3)Αφότου αποστραγγιστούν τα σεντινόνερα
από τις οπές των ταπών αποστράγγισης τηςπρύµνης, αποµακρύνετε τυχόν ίχνη υγρασίας
που έχουν αποµείνει στο χώρο του κινητήρα
µε ένα στεγνό πανί.
(4)Τοποθετήστε σταθερά τις τάπες
αποστράγγισης της πρύµνης σφίγγοντάς τες
µέχρι τέρµα. ΠΡΟΣΟΧΗ: Προτού
τοποθετήσετε τις τάπες αποστράγγισης
πρύµνης, καθαρίστε τα σπειρώµατά τους
για να αποµακρύνετε ξένα σώµατα, όπως
ακαθαρσίες ή άµµο. ∆ιαφορετικά, οι τάπες
αποστράγγισης πρύµνης µπορεί να
υποστούν φθορά, µε αποτέλεσµα να
εισέλθει νερό στο χώρο κινητήρα. Πριν
από την καθέλκυση του υδροσκάφους,
βεβαιωθείτε ότι οι τάπες αποστράγγισης
πρύµνης είναι καλά σφιγµένες.
∆ιαφορετικά, ο χώρος κινητήρα µπορεί να
πληµµυρίσει από νερό και να βυθιστεί το
υδροσκάφος.
[RCJ00361]
RJU40043
Αποστράγγιση των σεντινόνερων στο νερό
Μια µικρή ποσότητα σεντινόνερων θα παραµείνει
στο χώρο του κινητήρα µετά την αποστράγγιση
των σεντινόνερων στο νερό. Για να
αποστραγγίσετε εντελώς τα σεντινόνερα, βγάλτε
το σκάφος από το νερό και αποστραγγίστε τα
σεντινόνερα στην ξηρά.
Σύστηµα αποστράγγισης σεντινόνερων µε
τζιφάρι υποπίεσης
Όσο το υδροσκάφος λειτουργεί, τα σεντινόνερα
στο χώρο του κινητήρα αντλούνται από την
υποπίεση που δηµιουργείται στην αντλία
εκτόξευσης και αποβάλλονται από το
υδροσκάφος, µέσα από το ακροφύσιο
πηδαλιουχίας.
Για αποστράγγιση των σεντινόνερων στο νερό:
Οδηγήσετε το υδροσκάφος όσο το δυνατό πιο
ευθεία και µε ταχύτητα πάνω από την ταχύτητα
πλαναρίσµατος επί 2 λεπτά τουλάχιστον.
ΠΡΟΣΟΧΗ: Μην επιτρέψετε τον κινητήρα να
λειτουργήσει µε µέγιστο άνοιγµα γκαζιού για
τουλάχιστον 1 λεπτό µετά την επανεκκίνησή
1Τά π α αποστράγγισης πρύµνης
1
UF2R73R0.book Page 52 Wednesday, June 29, 2011 11:08 AM

Απαιτήσεις λειτουργίας και χειρισµού
53

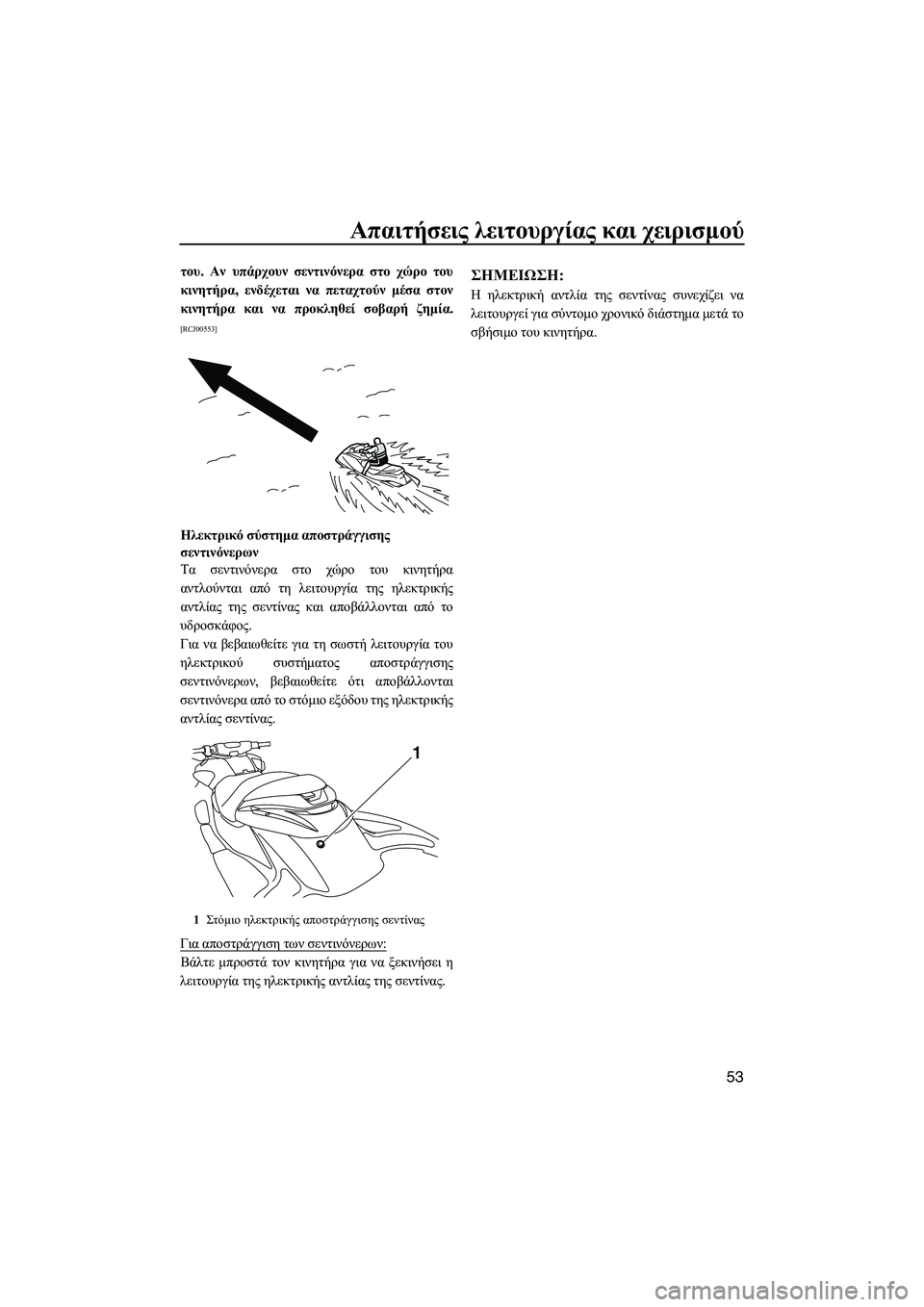

του. Αν υπάρχουν σεντινόνερα στο χώρο του
κινητήρα, ενδέχεται να πεταχτούν µέσα στον
κινητήρα και να προκληθεί σοβαρή ζηµία.
[RCJ00553]
Ηλεκτρικό σύστηµα αποστράγγισης
σεντινόνερων
Τα σεντινόνερα στο χώρο του κινητήρα
αντλούνται από τη λειτουργία της ηλεκτρικής
αντλίας της σεντίνας και αποβάλλονται από το
υδροσκάφος.
Για να βεβαιωθείτε για τη σωστή λειτουργία του
ηλεκτρικού συστήµατος αποστράγγισης
σεντινόνερων, βεβαιωθείτε ότι αποβάλλονται
σεντινόνερα από το στόµιο εξόδου της ηλεκτρικής
αντλίας σεντίνας.
Για αποστράγγιση των σεντινόνερων:
Βάλτε µπροστά τον κινητήρα για να ξεκινήσει η
λειτουργία της ηλεκτρικής αντλίας της σεντίνας.
ΣΗMΕΙΩΣΗ:
Η ηλεκτρική αντλία της σεντίνας συνεχίζει να
λειτουργεί για σύντοµο χρονικό διάστηµα µετά το
σβήσιµο του κινητήρα.
1Στόµιο ηλεκτρικής αποστράγγισης σεντίνας
1
UF2R73R0.book Page 53 Wednesday, June 29, 2011 11:08 AM

Απαιτήσεις λειτουργίας και χειρισµού
54
RJU33464

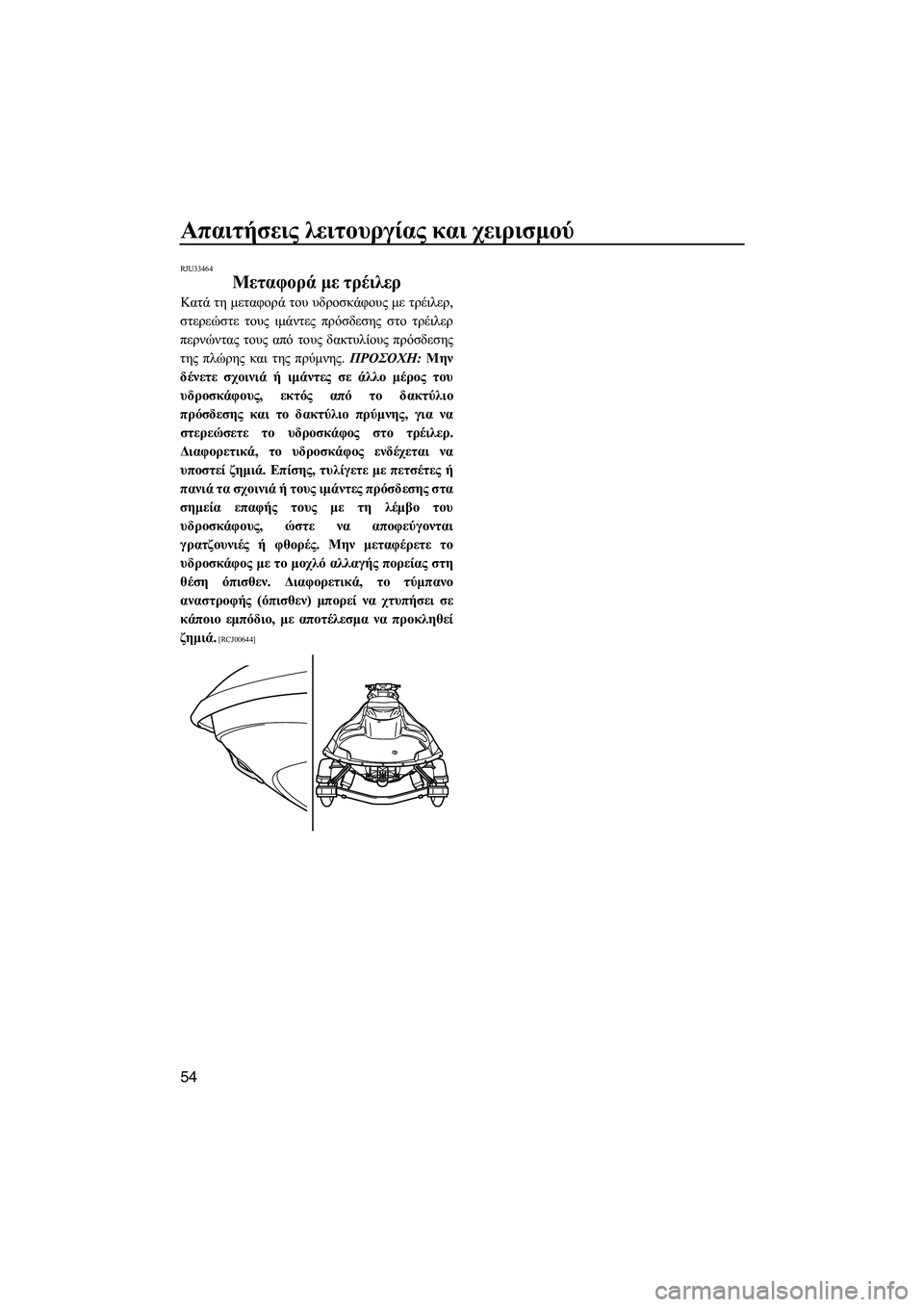

Μεταφορά µε τρέιλερ
Κατά τη µεταφορά του υδροσκάφους µε τρέιλερ,
στερεώστε τους ιµάντες πρόσδεσης στο τρέιλερ
περνώντας τους από τους δακτυλίους πρόσδεσης
της πλώρης και της πρύµνης. ΠΡΟΣΟΧΗ: Μην
δένετε σχοινιά ή ιµάντες σε άλλο µέρος του
υδροσκάφους, εκτός από το δακτύλιο
πρόσδεσης και το δακτύλιο πρύµνης, για να
στερεώσετε το υδροσκάφος στο τρέιλερ.
∆ιαφορετικά, το υδροσκάφος ενδέχεται να
υποστεί ζηµιά. Επίσης, τυλίγετε µε πετσέτες ή
πανιά τα σχοινιά ή τους ιµάντες πρόσδεσης στα
σηµεία επαφής τους µε τη λέµβο του
υδροσκάφους, ώστε να αποφεύγονται
γρατζουνιές ή φθορές. Μην µεταφέρετε το
υδροσκάφος µε το µοχλό αλλαγής πορείας στη
θέση όπισθεν. ∆ιαφορετικά, το τύµπανο
αναστροφής (όπισθεν) µπορεί να χτυπήσει σε
κάποιο εµπόδιο, µε αποτέλεσµα να προκληθεί
ζηµιά.
[RCJ00644]
UF2R73R0.book Page 54 Wednesday, June 29, 2011 11:08 AM

Λειτουργία την πρώτη φορά
55
RJU36665

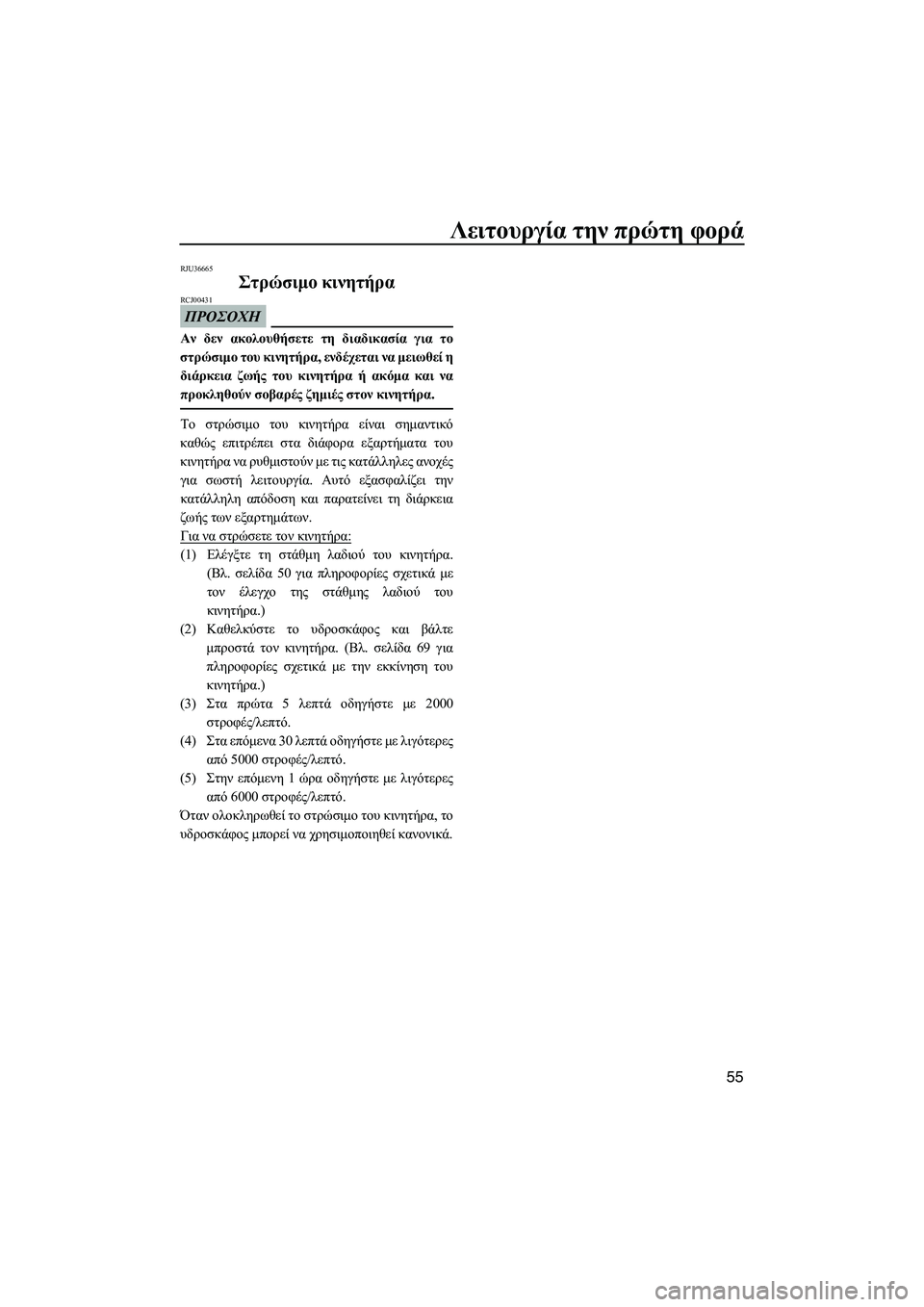

Στρώσιµο κινητήρα
ΠΡΟΣΟΧΗ
RCJ00431
Αν δεν ακολουθήσετε τη διαδικασία για το
στρώσιµο του κινητήρα, ενδέχεται να µειωθεί η
διάρκεια ζωής του κινητήρα ή ακόµα και να
προκληθούν σοβαρές ζηµιές στον κινητήρα.
Το στρώσιµο του κινητήρα είναι σηµαντικό
καθώς επιτρέπει στα διάφορα εξαρτήµατα του
κινητήρα να ρυθµιστούν µε τις κατάλληλες ανοχές
για σωστή λειτουργία. Αυτό εξασφαλίζει την
κατάλληλη απόδοση και παρατείνει τη διάρκεια
ζωής των εξαρτηµάτων.
Για να στρώσετε τον κινητήρα:
(1)Ελέγξτε τη στάθµη λαδιού του κινητήρα.
(Βλ. σελίδα 50 για πληροφορίες σχετικά µε
τον έλεγχο της στάθµης λαδιού του
κινητήρα.)
(2)Καθελκύστε το υδροσκάφος και βάλτε
µπροστά τον κινητήρα. (Βλ. σελίδα 69 για
πληροφορίες σχετικά µε την εκκίνηση του
κινητήρα.)
(3)Στα πρώτα 5 λεπτά οδηγήστε µε 2000
στροφές/λεπτό.
(4)Στα επόµενα 30 λεπτά οδηγήστε µε λιγότερες
από 5000 στροφές/λεπτό.
(5)Στην επόµενη 1 ώρα οδηγήστε µε λιγότερες
από 6000 στροφές/λεπτό.
Όταν ολοκληρωθεί το στρώσιµο του κινητήρα, το
υδροσκάφος µπορεί να χρησιµοποιηθεί κανονικά.
UF2R73R0.book Page 55 Wednesday, June 29, 2011 11:08 AM

Ελεγχοι πριν απο τη λειτουργια
56
RJU31981

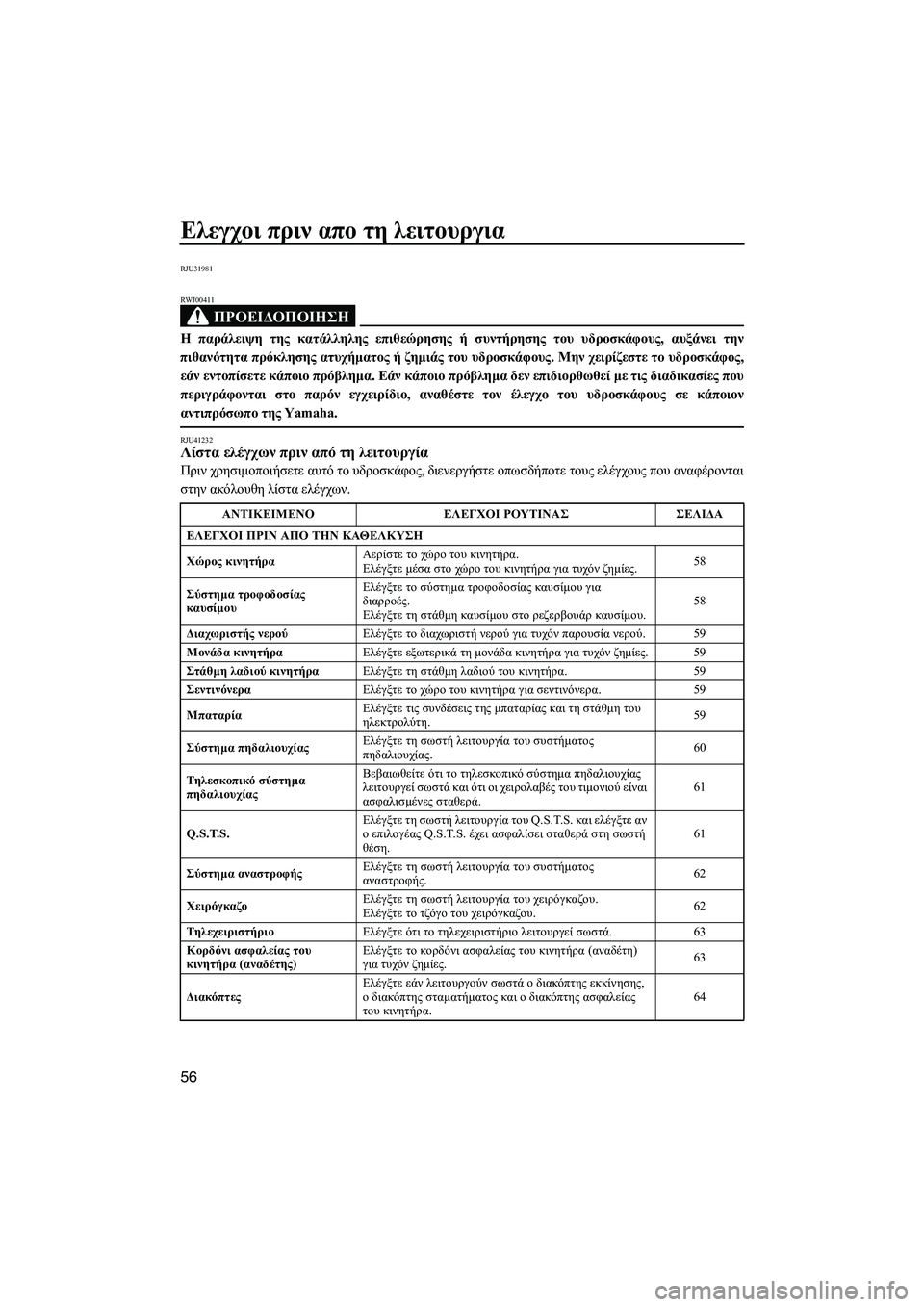

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00411
Η παράλειψη της κατάλληλης επιθεώρησης ή συντήρησης του υδροσκάφους, αυξάνει την
πιθανότητα πρόκλησης ατυχήµατος ή ζηµιάς του υδροσκάφους. Μην χειρίζεστε το υδροσκάφος,
εάν εντοπίσετε κάποιο πρόβληµα. Εάν κάποιο πρόβληµα δεν επιδιορθωθεί µε τις διαδικασίες που
περιγράφονται στο παρόν εγχειρίδιο, αναθέστε τον έλεγχο του υδροσκάφους σε κάποιον
αντιπρόσωπο της Yamaha.
RJU41232Λίστα ελέγχων πριν από τη λειτουργία
Πριν χρησιµοποιήσετε αυτό το υδροσκάφος, διενεργήστε οπωσδήποτε τους ελέγχους που αναφέρονται
στην ακόλουθη λίστα ελέγχων.
ΑΝΤΙΚΕΙΜΕΝΟ ΕΛΕΓΧΟΙ ΡΟΥΤΙΝΑΣ ΣΕΛΙ∆Α
ΕΛΕΓΧΟΙ ΠΡΙΝ ΑΠΟ ΤΗΝ ΚΑΘΕΛΚΥΣΗ
Χώρος κινητήραΑερίστε το χώρο του κινητήρα.
Ελέγξτε µέσα στο χώρο του κινητήρα για τυχόν ζηµίες.58
Σύστηµα τροφοδοσίας
καυσίµουΕλέγξτε το σύστηµα τροφοδοσίας καυσίµου για
διαρροές.
Ελέγξτε τη στάθµη καυσίµου στο ρεζερβουάρ καυσίµου.58
∆ιαχωριστής νερούΕλέγξτε το διαχωριστή νερού για τυχόν παρουσία νερού.59
Μονάδα κινητήραΕλέγξτε εξωτερικά τη µονάδα κινητήρα για τυχόν ζηµίες.59
Στά θµη λαδιού κινητήραΕλέγξτε τη στάθµη λαδιού του κινητήρα.59
ΣεντινόνεραΕλέγξτε το χώρο του κινητήρα για σεντινόνερα.59
ΜπαταρίαΕλέγξτε τις συνδέσεις της µπαταρίας και τη στάθµη του
ηλεκτρολύτη.59
Σύστηµα πηδαλιουχίαςΕλέγξτε τη σωστή λειτουργία του συστήµατος
πηδαλιουχίας.60
Τηλεσκοπικό σύστηµα
πηδαλιουχίαςΒεβαιωθείτε ότι το τηλεσκοπικό σύστηµα πηδαλιουχίας
λειτουργεί σωστά και ότι οι χειρολαβές του τιµονιού είναι
ασφαλισµένες σταθερά.61
Q.S.T.S.Ελέγξτε τη σωστή λειτουργία του Q.S.T.S. και ελέγξτε αν
ο επιλογέας Q.S.T.S. έχει ασφαλίσει σταθερά στη σωστή
θέση.61
Σύστηµα αναστροφήςΕλέγξτε τη σωστή λειτουργία του συστήµατος
αναστροφής.62
ΧειρόγκαζοΕλέγξτε τη σωστή λειτουργία του χειρόγκαζου.
Ελέγξτε το τζόγο του χειρόγκαζου.62
Τη λ εχ ε ιρ ι στή ρ ι οΕλέγξτε ότι το τηλεχειριστήριο λειτουργεί σωστά.63
Κορδόνι ασφαλείας του
κινητήρα (αναδέτης)Ελέγξτε το κορδόνι ασφαλείας του κινητήρα (αναδέτη)
για τυχόν ζηµίες.63
∆ιακόπτεςΕλέγξτε εάν λειτουργούν σωστά ο διακόπτης εκκίνησης,
ο διακόπτης σταµατήµατος και ο διακόπτης ασφαλείας
του κινητήρα.64
UF2R73R0.book Page 56 Wednesday, June 29, 2011 11:08 AM

Ελεγχοι πριν απο τη λειτουργια
57

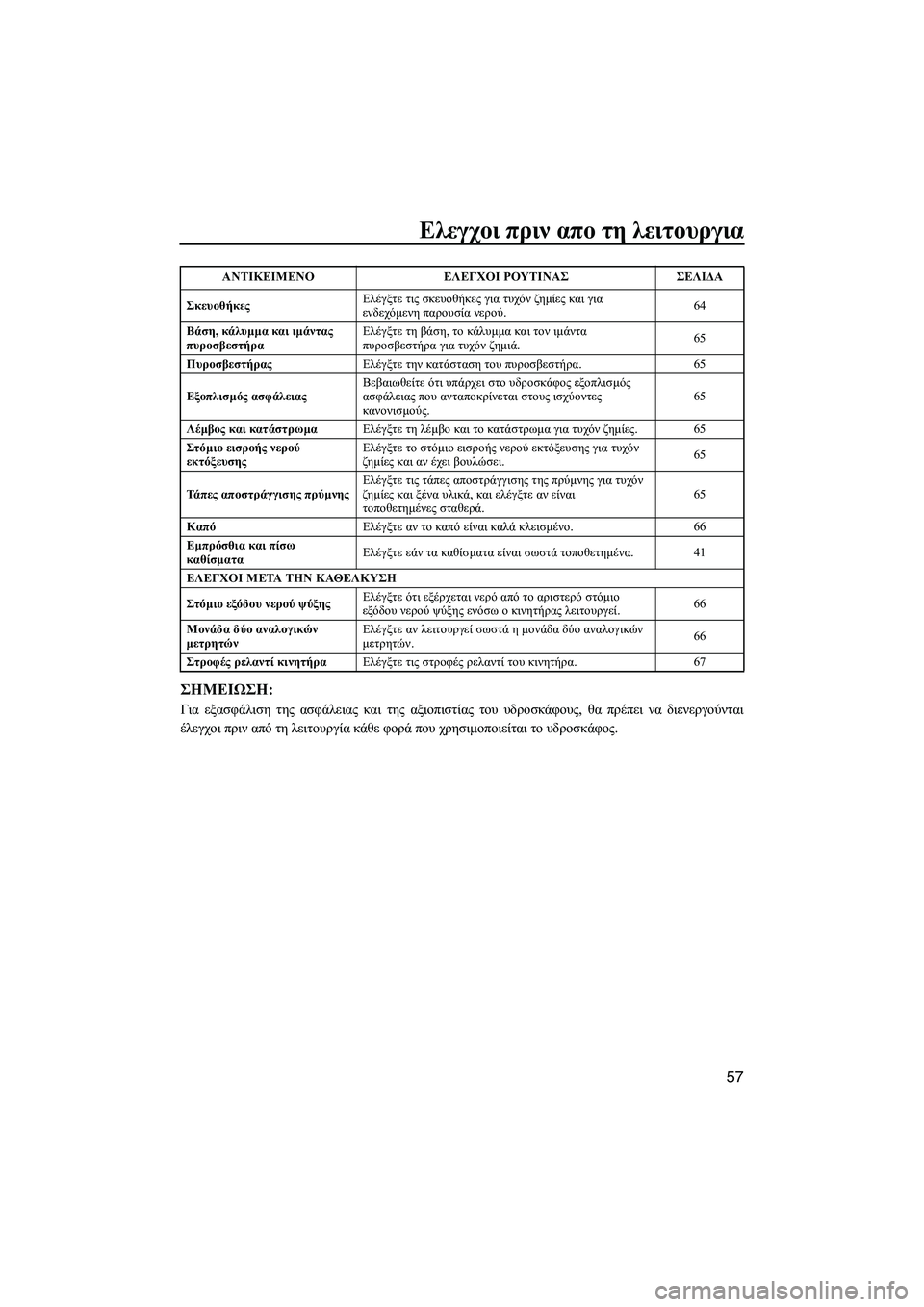

ΣΗMΕΙΩΣΗ:
Για εξασφάλιση της ασφάλειας και της αξιοπιστίας του υδροσκάφους, θα πρέπει να διενεργούνται
έλεγχοι πριν από τη λειτουργία κάθε φορά που χρησιµοποιείται το υδροσκάφος.
ΣκευοθήκεςΕλέγξτε τις σκευοθήκες για τυχόν ζηµίες και για
ενδεχόµενη παρουσία νερού.64
Βάση, κάλυµµα και ιµάντας
πυροσβεστήραΕλέγξτε τη βάση, το κάλυµµα και τον ιµάντα
πυροσβεστήρα για τυχόν ζηµιά.65
ΠυροσβεστήραςΕλέγξτε την κατάσταση του πυροσβεστήρα.65
Εξοπλισµός ασφάλειαςΒεβαιωθείτε ότι υπάρχει στο υδροσκάφος εξοπλισµός
ασφάλειας που ανταποκρίνεται στους ισχύοντες
κανονισµούς.65
Λέµβος και κατάστρωµαΕλέγξτε τη λέµβο και το κατάστρωµα για τυχόν ζηµίες.65
Στόµιο εισροής νερού
εκτόξευσηςΕλέγξτε το στόµιο εισροής νερού εκτόξευσης για τυχόν
ζηµίες και αν έχει βουλώσει.65
Τά π ε ς αποστράγγισης πρύµνηςΕλέγξτε τις τάπες αποστράγγισης της πρύµνης για τυχόν
ζηµίες και ξένα υλικά, και ελέγξτε αν είναι
τοποθετηµένες σταθερά.65
ΚαπόΕλέγξτε αν το καπό είναι καλά κλεισµένο.66
Εµπρόσθια και πίσω
καθίσµαταΕλέγξτε εάν τα καθίσµατα είναι σωστά τοποθετηµένα.41
ΕΛΕΓΧΟΙ ΜΕΤΑ ΤΗΝ ΚΑΘΕΛΚΥΣΗ
Στόµιο εξόδου νερού ψύξηςΕλέγξτε ότι εξέρχεται νερό από το αριστερό στόµιο
εξόδου νερού ψύξης ενόσω ο κινητήρας λειτουργεί.66
Μονάδα δύο αναλογικών
µετρητώνΕλέγξτε αν λειτουργεί σωστά η µονάδα δύο αναλογικών
µετρητών.66
Στροφές ρελαντί κινητήραΕλέγξτε τις στροφές ρελαντί του κινητήρα.67 ΑΝΤΙΚΕΙΜΕΝΟ ΕΛΕΓΧΟΙ ΡΟΥΤΙΝΑΣ ΣΕΛΙ∆Α
UF2R73R0.book Page 57 Wednesday, June 29, 2011 11:08 AM

Ελεγχοι πριν απο τη λειτουργια
58
RJU32281

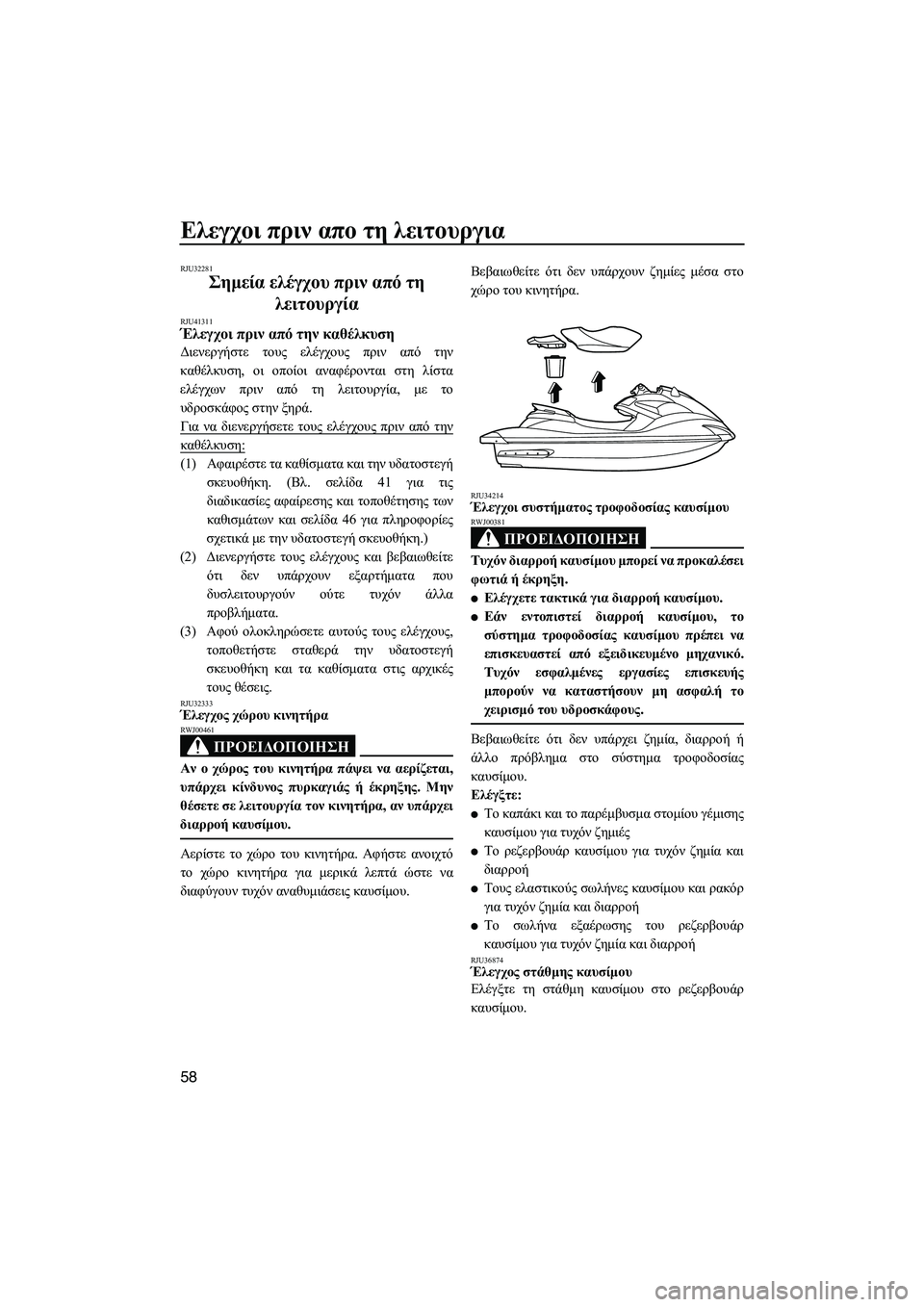

Σηµεία ελέγχου πριν από τη
λειτουργία
RJU41311Έλεγχοι πριν από την καθέλκυση
∆ιενεργήστε τους ελέγχους πριν από την
καθέλκυση, οι οποίοι αναφέρονται στη λίστα
ελέγχων πριν από τη λειτουργία, µε το
υδροσκάφος στην ξηρά.
Για να διενεργήσετε τους ελέγχους πριν από την
καθέλκυση:
(1)Αφαιρέστε τα καθίσµατα και την υδατοστεγή
σκευοθήκη. (Βλ. σελίδα 41 για τις
διαδικασίες αφαίρεσης και τοποθέτησης των
καθισµάτων και σελίδα 46 για πληροφορίες
σχετικά µε την υδατοστεγή σκευοθήκη.)
(2)∆ιενεργήστε τους ελέγχους και βεβαιωθείτε
ότι δεν υπάρχουν εξαρτήµατα που
δυσλειτουργούν ούτε τυχόν άλλα
προβλήµατα.
(3)Αφού ολοκληρώσετε αυτούς τους ελέγχους,
τοποθετήστε σταθερά την υδατοστεγή
σκευοθήκη και τα καθίσµατα στις αρχικές
τους θέσεις.
RJU32333Έλεγχος χώρου κινητήρα
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00461
Αν ο χώρος του κινητήρα πάψει να αερίζεται,
υπάρχει κίνδυνος πυρκαγιάς ή έκρηξης. Μην
θέσετε σε λειτουργία τον κινητήρα, αν υπάρχει
διαρροή καυσίµου.
Αερίστε το χώρο του κινητήρα. Αφήστε ανοιχτό
το χώρο κινητήρα για µερικά λεπτά ώστε να
διαφύγουν τυχόν αναθυµιάσεις καυσίµου.Βεβαιωθείτε ότι δεν υπάρχουν ζηµίες µέσα στο
χώρο του κινητήρα.
RJU34214Έλεγχοι συστήµατος τροφοδοσίας καυσίµου
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00381
Τυχόν διαρροή καυσίµου µπορεί να προκαλέσει
φωτιά ή έκρηξη.

Ελέγχετε τακτικά για διαρροή καυσίµου.

Εάν εντοπιστεί διαρροή καυσίµου, το
σύστηµα τροφοδοσίας καυσίµου πρέπει να
επισκευαστεί από εξειδικευµένο µηχανικό.
Τυχόν εσφαλµένες εργασίες επισκευής
µπορούν να καταστήσουν µη ασφαλή το
χειρισµό του υδροσκάφους.
Βεβαιωθείτε ότι δεν υπάρχει ζηµία, διαρροή ή
άλλο πρόβληµα στο σύστηµα τροφοδοσίας
καυσίµου.
Ελέγξτε:

Το καπάκι και το παρέµβυσµα στοµίου γέµισης
καυσίµου για τυχόν ζηµιές

Το ρεζερβουάρ καυσίµου για τυχόν ζηµία και
διαρροή

Τους ελαστικούς σωλήνες καυσίµου και ρακόρ
για τυχόν ζηµία και διαρροή

Το σωλήνα εξαέρωσης του ρεζερβουάρ
καυσίµου για τυχόν ζηµία και διαρροή
RJU36874Έλεγχος στάθµης καυσίµου
Ελέγξτε τη στάθµη καυσίµου στο ρεζερβουάρ
καυσίµου.
UF2R73R0.book Page 58 Wednesday, June 29, 2011 11:08 AM
