2012 YAMAHA FZR SVHO ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

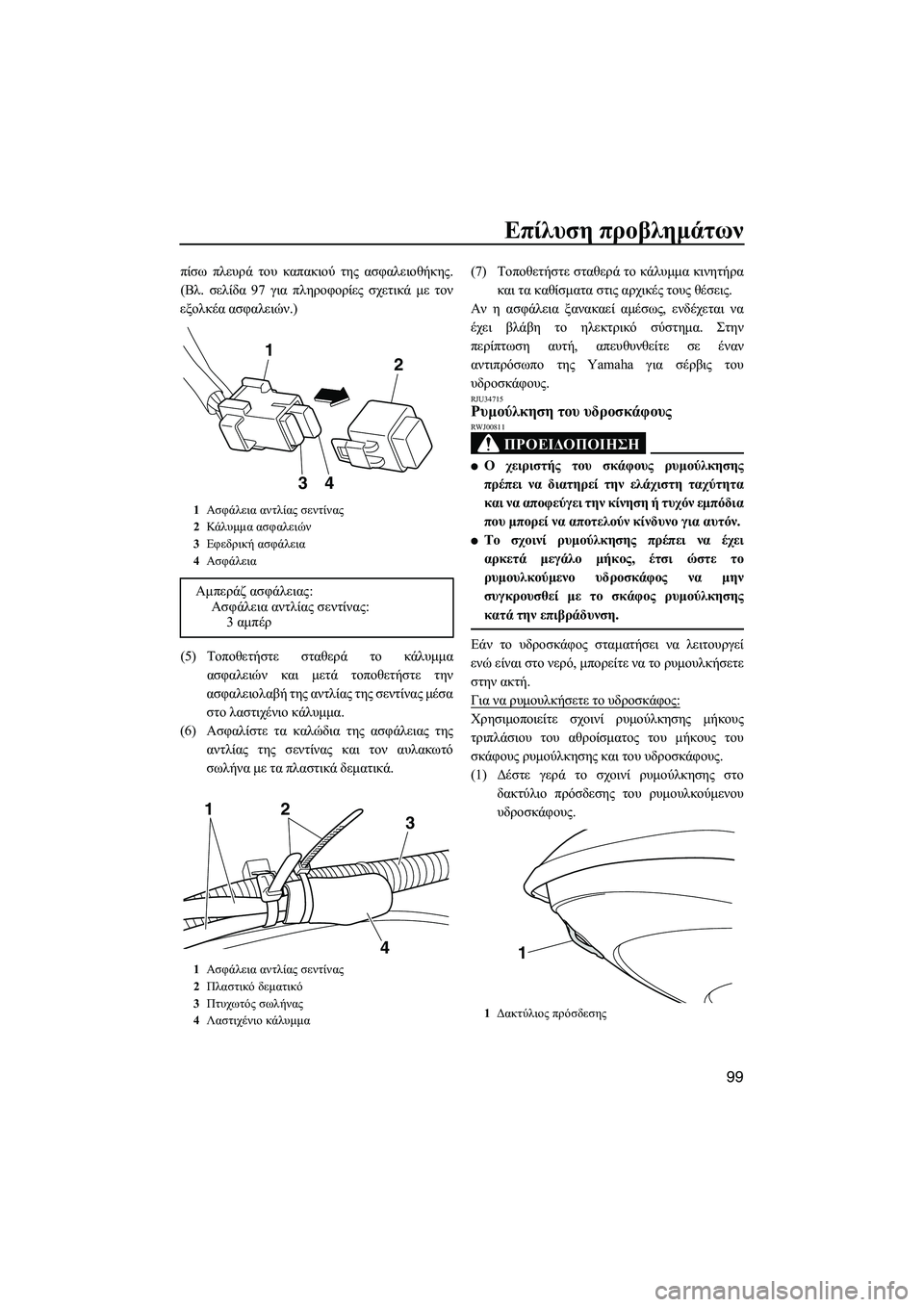

Επίλυση προβληµάτων
99
πίσω πλευρά του καπακιού της ασφαλειοθήκης.
(Βλ. σελίδα 97 για πληροφορίες σχετικά µε τον
εξολκέα ασφαλειών.)
(5)Τοποθετήστε σταθερά το κάλυµµα
ασφαλειών και µετά τοποθετήστε την
ασφαλειολαβή της αντλίας της σεντίνας µέσα
στο λαστιχένιο κάλυµµα.
(6)Ασφαλίστε τα καλώδια της ασφάλειας της
αντλίας της σεντίνας και τον αυλακωτό
σωλήνα µε τα πλαστικά δεµατικά.(7)Τοποθετήστε σταθερά το κάλυµµα κινητήρα
και τα καθίσµατα στις αρχικές τους θέσεις.
Αν η ασφάλεια ξανακαεί αµέσως, ενδέχεται να
έχει βλάβη το ηλεκτρικό σύστηµα. Στην
περίπτωση αυτή, απευθυνθείτε σε έναν
αντιπρόσωπο της Yamaha για σέρβις του
υδροσκάφους.
RJU34715Ρυµούλκηση του υδροσκάφους
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00811

Ο χειριστής του σκάφους ρυµούλκησης
πρέπει να διατηρεί την ελάχιστη ταχύτητα
και να αποφεύγει την κίνηση ή τυχόν εµπόδια
που µπορεί να αποτελούν κίνδυνο για αυτόν.

Το σχοινί ρυµούλκησης πρέπει να έχει
αρκετά µεγάλο µήκος, έτσι ώστε το
ρυµουλκούµενο υδροσκάφος να µην
συγκρουσθεί µε το σκάφος ρυµούλκησης
κατά την επιβράδυνση.
Εάν το υδροσκάφος σταµατήσει να λειτουργεί
ενώ είναι στο νερό, µπορείτε να το ρυµουλκήσετε
στην ακτή.
Για να ρυµουλκήσετε το υδροσκάφος:
Χρησιµοποιείτε σχοινί ρυµούλκησης µήκους
τριπλάσιου του αθροίσµατος του µήκους του
σκάφους ρυµούλκησης και του υδροσκάφους.
(1)∆έστε γερά το σχοινί ρυµούλκησης στο
δακτύλιο πρόσδεσης του ρυµουλκούµενου
υδροσκάφους.
1Ασφάλεια αντλίας σεντίνας
2Κάλυµµα ασφαλειών
3Εφεδρική ασφάλεια
4Ασφάλεια
Αµπεράζ ασφάλειας:
Ασφάλεια αντλίας σεντίνας:
3 αµπέρ
1Ασφάλεια αντλίας σεντίνας
2Πλαστικό δεµατικό
3Πτυχωτός σωλήνας
4Λαστιχένιο κάλυµµα
21
43
213
4
1∆ακτύλιος πρόσδεσης
1
UF2R73R0.book Page 99 Wednesday, June 29, 2011 11:08 AM

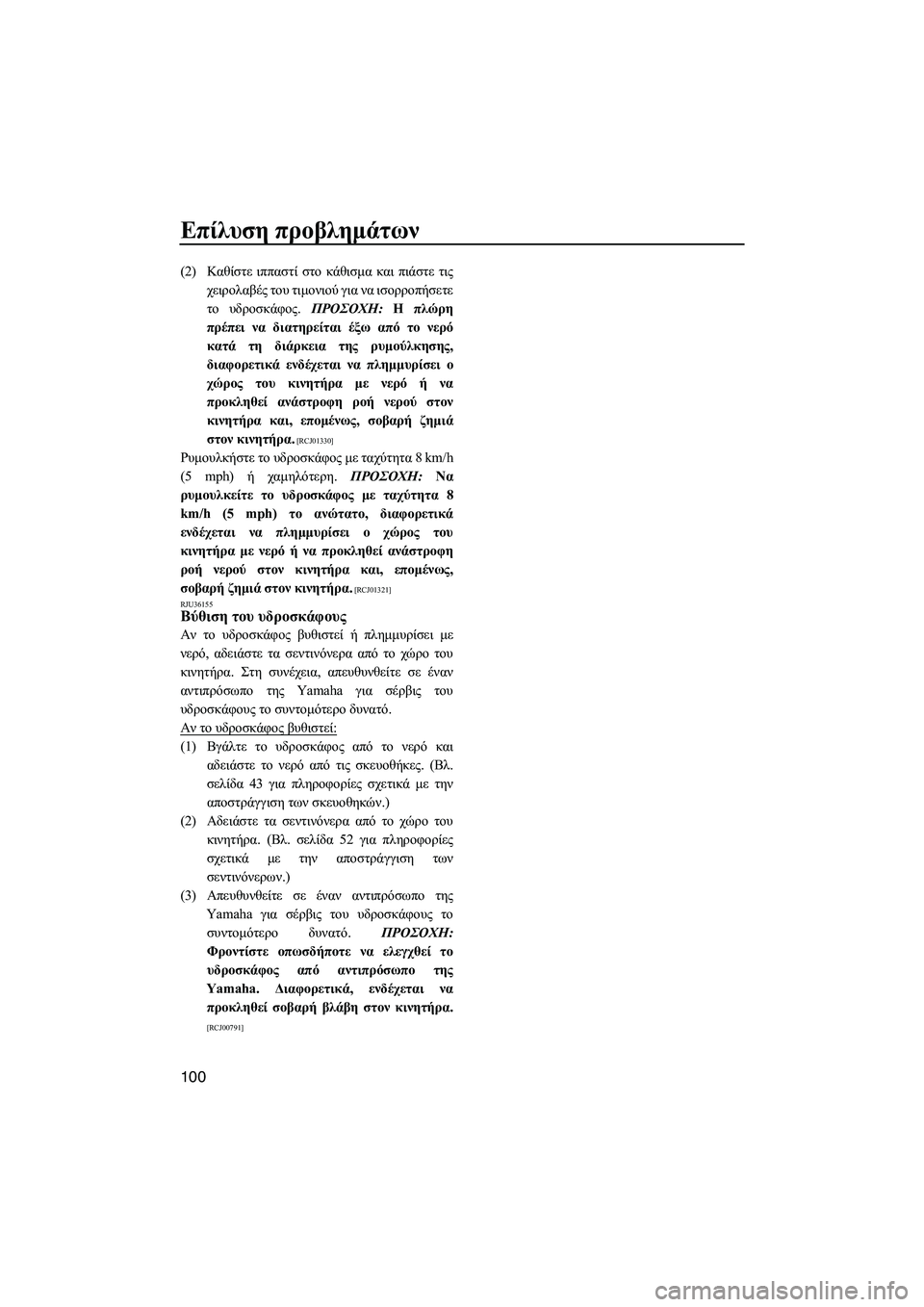

Επίλυση προβληµάτων
100
(2)Καθίστε ιππαστί στο κάθισµα και πιάστε τις
χειρολαβές του τιµονιού για να ισορροπήσετε
το υδροσκάφος. ΠΡΟΣΟΧΗ: Η πλώρη
πρέπει να διατηρείται έξω από το νερό
κατά τη διάρκεια της ρυµούλκησης,
διαφορετικά ενδέχεται να πληµµυρίσει ο
χώρος του κινητήρα µε νερό ή να
προκληθεί ανάστροφη ροή νερού στον
κινητήρα και, εποµένως, σοβαρή ζηµιά
στον κινητήρα.
[RCJ01330]
Ρυµουλκήστε το υδροσκάφος µε ταχύτητα 8 km/h
(5 mph) ή χαµηλότερη. ΠΡΟΣΟΧΗ: Να
ρυµουλκείτε το υδροσκάφος µε ταχύτητα 8
km/h (5 mph) το ανώτατο, διαφορετικά
ενδέχεται να πληµµυρίσει ο χώρος του
κινητήρα µε νερό ή να προκληθεί ανάστροφη
ροή νερού στον κινητήρα και, εποµένως,
σοβαρή ζηµιά στον κινητήρα.
[RCJ01321]
RJU36155
Βύθιση του υδροσκάφους
Αν το υδροσκάφος βυθιστεί ή πληµµυρίσει µε
νερό, αδειάστε τα σεντινόνερα από το χώρο του
κινητήρα. Στη συνέχεια, απευθυνθείτε σε έναν
αντιπρόσωπο της Yamaha για σέρβις του
υδροσκάφους το συντοµότερο δυνατό.
Αν το υδροσκάφος βυθιστεί:
(1)Βγάλτε το υδροσκάφος από το νερό και
αδειάστε το νερό από τις σκευοθήκες. (Βλ.
σελίδα 43 για πληροφορίες σχετικά µε την
αποστράγγιση των σκευοθηκών.)
(2)Αδειάστε τα σεντινόνερα από το χώρο του
κινητήρα. (Βλ. σελίδα 52 για πληροφορίες
σχετικά µε την αποστράγγιση των
σεντινόνερων.)
(3)Απευθυνθείτε σε έναν αντιπρόσωπο της
Yamaha για σέρβις του υδροσκάφους το
συντοµότερο δυνατό. ΠΡΟΣΟΧΗ:
Φροντίστε οπωσδήποτε να ελεγχθεί το
υδροσκάφος από αντιπρόσωπο της
Yamaha. ∆ιαφορετικά, ενδέχεται να
προκληθεί σοβαρή βλάβη στον κινητήρα.
[RCJ00791]
UF2R73R0.book Page 100 Wednesday, June 29, 2011 11:08 AM

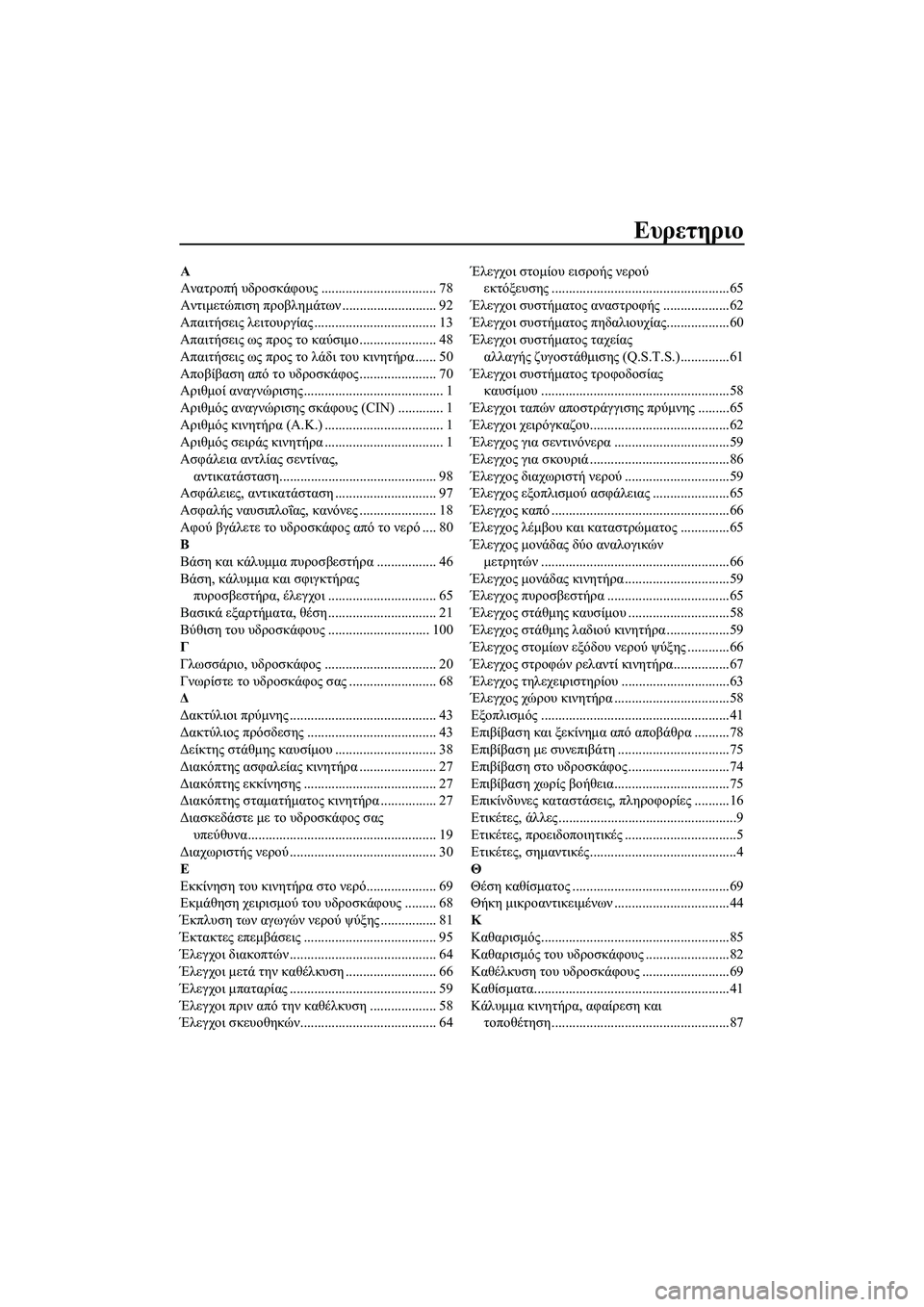

Ευρετηριο
Α
Ανατροπή υδροσκάφους................................. 78
Αντιµετώπιση προβληµάτων........................... 92
Απαιτήσεις λειτουργίας................................... 13
Απαιτήσεις ως προς το καύσιµο...................... 48
Απαιτήσεις ως προς το λάδι του κινητήρα...... 50
Αποβίβαση από το υδροσκάφος...................... 70
Αριθµοί αναγνώρισης........................................ 1
Αριθµός αναγνώρισης σκάφους (CIN) ............. 1
Αριθµός κινητήρα (Α.Κ.) .................................. 1
Αριθµός σειράς κινητήρα.................................. 1
Ασφάλεια αντλίας σεντίνας,
αντικατάσταση............................................. 98
Ασφάλειες, αντικατάσταση............................. 97
Ασφαλής ναυσιπλοΐας, κανόνες...................... 18
Αφού βγάλετε το υδροσκάφος από το νερό.... 80
Β
Βάση και κάλυµµα πυροσβεστήρα................. 46
Βάση, κάλυµµα και σφιγκτήρας
πυροσβεστήρα, έλεγχοι............................... 65
Βασικά εξαρτήµατα, θέση............................... 21
Βύθιση του υδροσκάφους............................. 100
Γ
Γλωσσάριο, υδροσκάφος................................ 20
Γνωρίστε το υδροσκάφος σας......................... 68
∆
∆ακτύλιοι πρύµνης.......................................... 43
∆ακτύλιος πρόσδεσης..................................... 43
∆είκτης στάθµης καυσίµου............................. 38
∆ιακόπτης ασφαλείας κινητήρα...................... 27
∆ιακόπτης εκκίνησης...................................... 27
∆ιακόπτης σταµατήµατος κινητήρα................ 27
∆ιασκεδάστε µε το υδροσκάφος σας
υπεύθυνα...................................................... 19
∆ιαχωριστής νερού.......................................... 30
Ε
Εκκίνηση του κινητήρα στο νερό.................... 69
Εκµάθηση χειρισµού του υδροσκάφους......... 68
Έκπλυση των αγωγών νερού ψύξης................ 81
Έκτακτες επεµβάσεις...................................... 95
Έλεγχοι διακοπτών.......................................... 64
Έλεγχοι µετά την καθέλκυση.......................... 66
Έλεγχοι µπαταρίας.......................................... 59
Έλεγχοι πριν από την καθέλκυση................... 58
Έλεγχοι σκευοθηκών....................................... 64Έλεγχοι στοµίου εισροής νερού
εκτόξευσης...................................................65
Έλεγχοι συστήµατος αναστροφής...................62
Έλεγχοι συστήµατος πηδαλιουχίας..................60
Έλεγχοι συστήµατος ταχείας
αλλαγής ζυγοστάθµισης (Q.S.T.S.)..............61
Έλεγχοι συστήµατος τροφοδοσίας
καυσίµου......................................................58
Έλεγχοι ταπών αποστράγγισης πρύµνης.........65
Έλεγχοι χειρόγκαζου........................................62
Έλεγχος για σεντινόνερα.................................59
Έλεγχος για σκουριά........................................86
Έλεγχος διαχωριστή νερού..............................59
Έλεγχος εξοπλισµού ασφάλειας......................65
Έλεγχος καπό...................................................66
Έλεγχος λέµβου και καταστρώµατος..............65
Έλεγχος µονάδας δύο αναλογικών
µετρητών......................................................66
Έλεγχος µονάδας κινητήρα..............................59
Έλεγχος πυροσβεστήρα...................................65
Έλεγχος στάθµης καυσίµου.............................58
Έλεγχος στάθµης λαδιού κινητήρα..................59
Έλεγχος στοµίων εξόδου νερού ψύξης............66
Έλεγχος στροφών ρελαντί κινητήρα................67
Έλεγχος τηλεχειριστηρίου...............................63
Έλεγχος χώρου κινητήρα.................................58
Εξοπλισµός......................................................41
Επιβίβαση και ξεκίνηµα από αποβάθρα..........78
Επιβίβαση µε συνεπιβάτη................................75
Επιβίβαση στο υδροσκάφος.............................74
Επιβίβαση χωρίς βοήθεια.................................75
Επικίνδυνες καταστάσεις, πληροφορίες..........16
Ετικέτες, άλλες...................................................9
Ετικέτες, προειδοποιητικές................................5
Ετικέτες, σηµαντικές..........................................4
Θ
Θέση καθίσµατος.............................................69
Θήκη µικροαντικειµένων.................................44
Κ
Καθαρισµός......................................................85
Καθαρισµός του υδροσκάφους........................82
Καθέλκυση του υδροσκάφους.........................69
Καθίσµατα........................................................41
Κάλυµµα κινητήρα, αφαίρεση και
τοποθέτηση...................................................87
UF2R73R0.book Page 1 Wednesday, June 29, 2011 11:08 AM

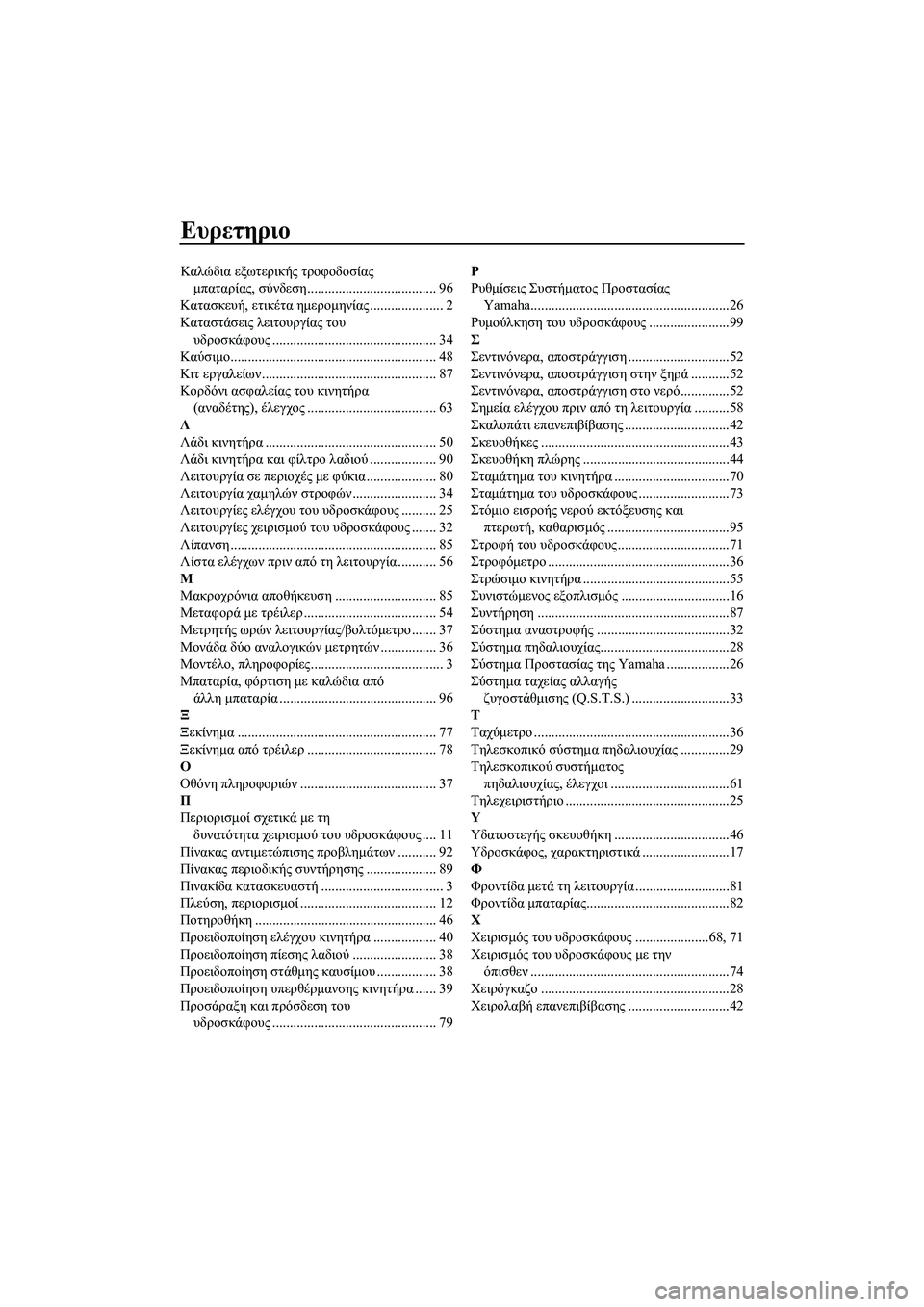

Ευρετηριο
Καλώδια εξωτερικής τροφοδοσίας
µπαταρίας, σύνδεση..................................... 96
Κατασκευή, ετικέτα ηµεροµηνίας..................... 2
Καταστάσεις λειτουργίας του
υδροσκάφους............................................... 34
Καύσιµο........................................................... 48
Κιτ εργαλείων.................................................. 87
Κορδόνι ασφαλείας του κινητήρα
(αναδέτης), έλεγχος..................................... 63
Λ
Λάδι κινητήρα................................................. 50
Λάδι κινητήρα και φίλτρο λαδιού................... 90
Λειτουργία σε περιοχές µε φύκια.................... 80
Λειτουργία χαµηλών στροφών........................ 34
Λειτουργίες ελέγχου του υδροσκάφους.......... 25
Λειτουργίες χειρισµού του υδροσκάφους....... 32
Λίπανση........................................................... 85
Λίστα ελέγχων πριν από τη λειτουργία........... 56
Μ
Μακροχρόνια αποθήκευση............................. 85
Μεταφορά µε τρέιλερ...................................... 54
Μετρητής ωρών λειτουργίας/βολτόµετρο....... 37
Μονάδα δύο αναλογικών µετρητών................ 36
Μοντέλο, πληροφορίες...................................... 3
Μπαταρία, φόρτιση µε καλώδια από
άλλη µπαταρία............................................. 96
Ξ
Ξεκίνηµα......................................................... 77
Ξεκίνηµα από τρέιλερ..................................... 78
Ο
Οθόνη πληροφοριών....................................... 37
Π
Περιορισµοί σχετικά µε τη
δυνατότητα χειρισµού του υδροσκάφους.... 11
Πίνακας αντιµετώπισης προβληµάτων........... 92
Πίνακας περιοδικής συντήρησης.................... 89
Πινακίδα κατασκευαστή................................... 3
Πλεύση, περιορισµοί....................................... 12
Ποτηροθήκη.................................................... 46
Προειδοποίηση ελέγχου κινητήρα.................. 40
Προειδοποίηση πίεσης λαδιού........................ 38
Προειδοποίηση στάθµης καυσίµου................. 38
Προειδοποίηση υπερθέρµανσης κινητήρα...... 39
Προσάραξη και πρόσδεση του
υδροσκάφους............................................... 79Ρ
Ρυθµίσεις Συστήµατος Προστασίας
Yamaha.........................................................26
Ρυµούλκηση του υδροσκάφους.......................99
Σ
Σεντινόνερα, αποστράγγιση.............................52
Σεντινόνερα, αποστράγγιση στην ξηρά...........52
Σεντινόνερα, αποστράγγιση στο νερό..............52
Σηµεία ελέγχου πριν από τη λειτουργία..........58
Σκαλοπάτι επανεπιβίβασης..............................42
Σκευοθήκες......................................................43
Σκευοθήκη πλώρης..........................................44
Σταµάτηµα του κινητήρα.................................70
Σταµάτηµα του υδροσκάφους..........................73
Στόµιο εισροής νερού εκτόξευσης και
πτερωτή, καθαρισµός...................................95
Στροφή του υδροσκάφους................................71
Στροφόµετρο....................................................36
Στρώσιµο κινητήρα..........................................55
Συνιστώµενος εξοπλισµός...............................16
Συντήρηση.......................................................87
Σύστηµα αναστροφής......................................32
Σύστηµα πηδαλιουχίας.....................................28
Σύστηµα Προστασίας της Yamaha ..................26
Σύστηµα ταχείας αλλαγής
ζυγοστάθµισης (Q.S.T.S.) ............................33
Τ
Ταχύµετρο........................................................36
Τηλεσκοπικό σύστηµα πηδαλιουχίας..............29
Τηλεσκοπικού συστήµατος
πηδαλιουχίας, έλεγχοι..................................61
Τηλεχειριστήριο...............................................25
Υ
Υδατοστεγής σκευοθήκη.................................46
Υδροσκάφος, χαρακτηριστικά.........................17
Φ
Φροντίδα µετά τη λειτουργία...........................81
Φροντίδα µπαταρίας.........................................82
Χ
Χειρισµός του υδροσκάφους.....................68, 71
Χειρισµός του υδροσκάφους µε την
όπισθεν.........................................................74
Χειρόγκαζο......................................................28
Χειρολαβή επανεπιβίβασης.............................42
UF2R73R0.book Page 2 Wednesday, June 29, 2011 11:08 AM

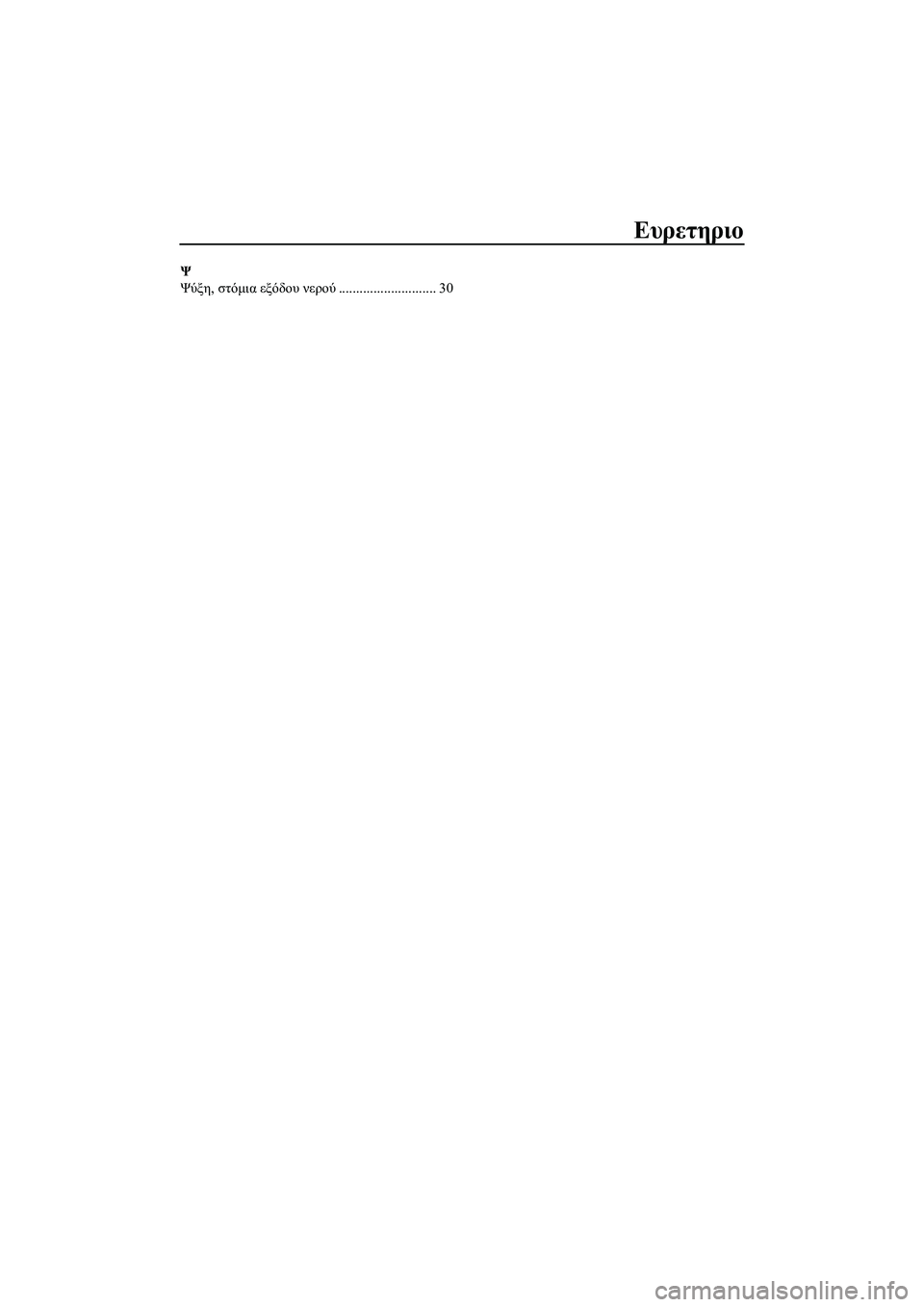

Ευρετηριο
Ψ
Ψύξη, στόµια εξόδου νερού............................ 30
UF2R73R0.book Page 3 Wednesday, June 29, 2011 11:08 AM

Εκτυπώθηκε στις Η.Π.A.
Σεπτέµβριος 2011–0.1 × 1 CR
UF2R73R0.book Page 1 Wednesday, June 29, 2011 11:08 AM
