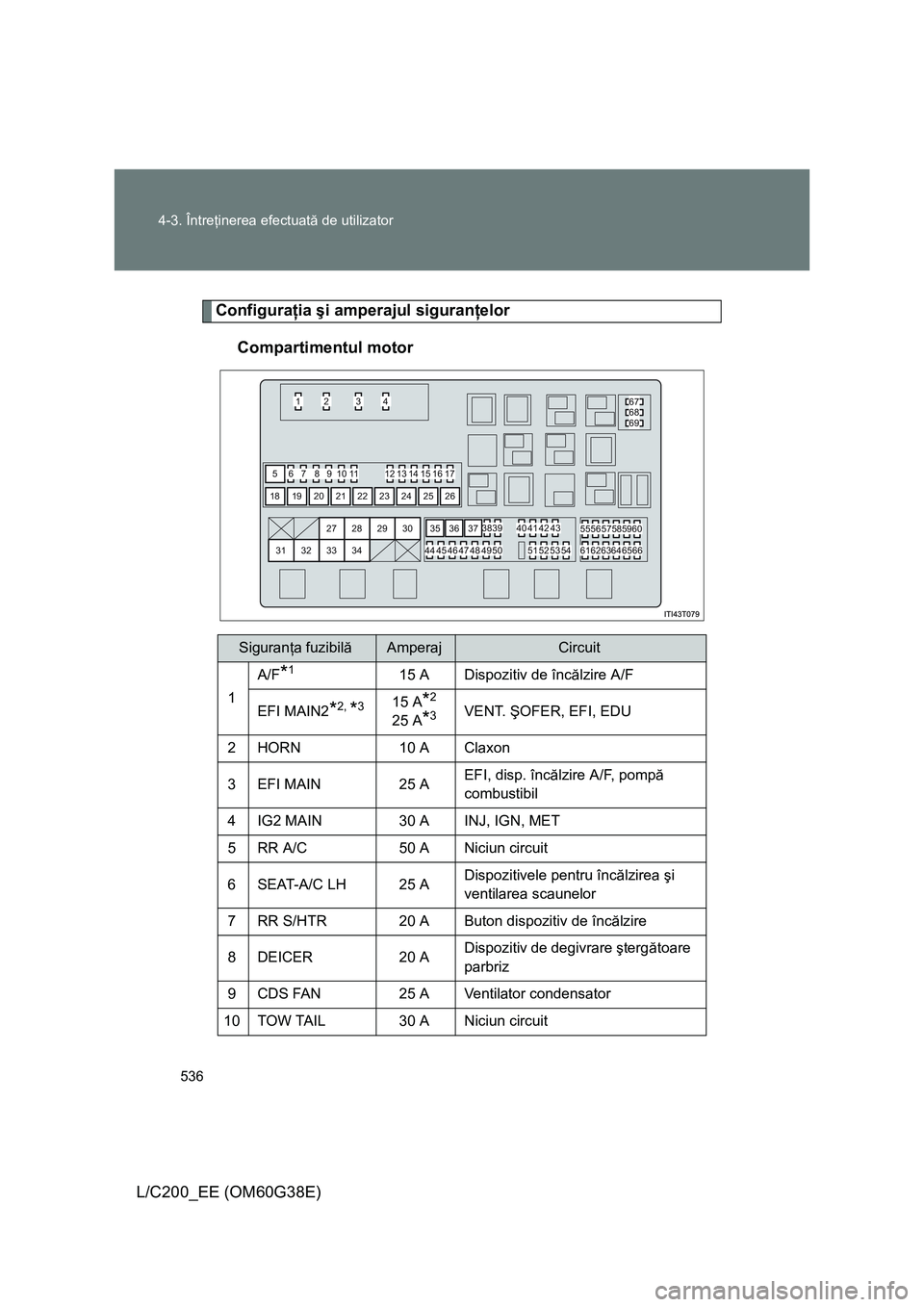

536 4-3. Întreţinerea efectuată de utilizator
L/C200_EE (OM60G38E)
Configuraţia şi amperajul siguranţelor
Compartimentul motor
Siguranţa fuzibilăAmperajCircuit
1
A/F*115 A Dispozitiv de încălzire A/F
EFI MAIN2*2, *315 A*2
25 A*3VENT. ŞOFER, EFI, EDU
2HORN10 A Claxon
3EFI MAIN 25 AEFI, disp. încălzire A/F, pompă
combustibil
4 IG2 MAIN 30 A INJ, IGN, MET
5 RR A/C 50 A Niciun circuit
6SEAT-A/C LH 25 ADispozitivele pentru încălzirea şi
ventilarea scaunelor
7 RR S/HTR 20 A Buton dispozitiv de încălzire
8DEICER 20 ADispozitiv de degivrare ştergătoare
parbriz
9 CDS FAN 25 A Ventilator condensator
10 TOW TAIL 30 A Niciun circuit
12 34
5
39 18 19 20 21 22 23 24 25 26
40 41 42 43
44 45 46 47
48 27 28
33 34 31 3229 30 35 36 37
52 53 5455
49 50 515667
68
69
57585960
616263646566 6 7 8 9 10 11 12 13 14 15 16 17
38

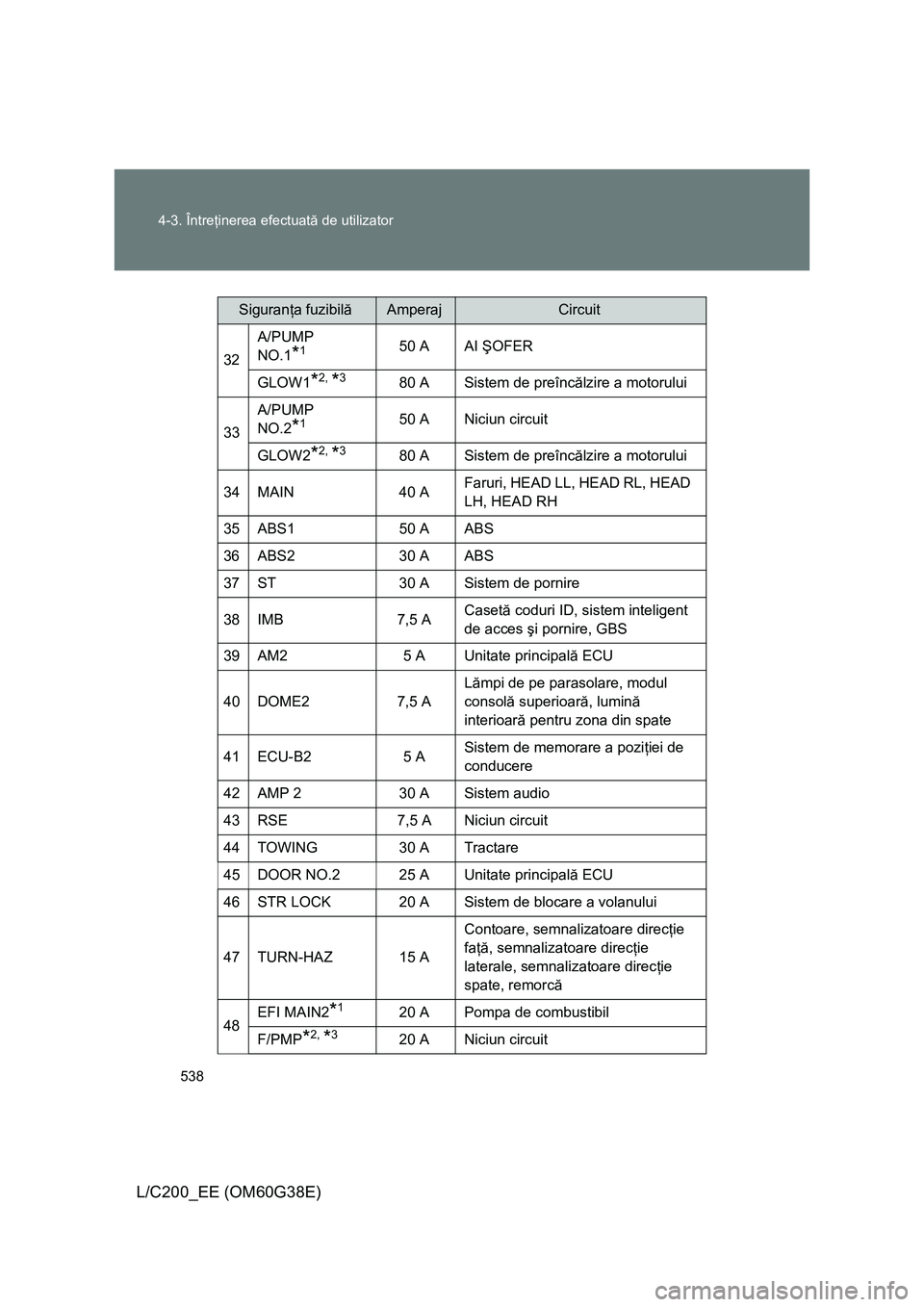

538 4-3. Întreţinerea efectuată de utilizator
L/C200_EE (OM60G38E)
32A/PUMP
NO.1*150 A AI ŞOFER
GLOW1
*2, *380 A Sistem de preîncălzire a motorului
33A/PUMP
NO.2
*150 A Niciun circuit
GLOW2
*2, *380 A Sistem de preîncălzire a motorului
34 MAIN 40 AFaruri, HEAD LL, HEAD RL, HEAD
LH, HEAD RH
35 ABS1 50 A ABS
36 ABS2 30 A ABS
37 ST 30 A Sistem de pornire
38 IMB 7,5 ACasetă coduri ID, sistem inteligent
de acces şi pornire, GBS
39 AM2 5 A Unitate principală ECU
40 DOME2 7,5 ALămpi de pe parasolare, modul
consolă superioară, lumină
interioară pentru zona din spate
41 ECU-B2 5 ASistem de memorare a poziţiei de
conducere
42 AMP 2 30 A Sistem audio
43 RSE 7,5 A Niciun circuit
44 TOWING 30 A Tractare
45 DOOR NO.2 25 A Unitate principală ECU
46 STR LOCK 20 A Sistem de blocare a volanului
47 TURN-HAZ 15 AContoare, semnalizatoare direcţie
faţă, semnalizatoare direcţie
laterale, semnalizatoare direcţie
spate, remorcă
48EFI MAIN2*120 A Pompa de combustibil
F/PMP*2, *320 A Niciun circuit
Siguranţa fuzibilăAmperajCircuit

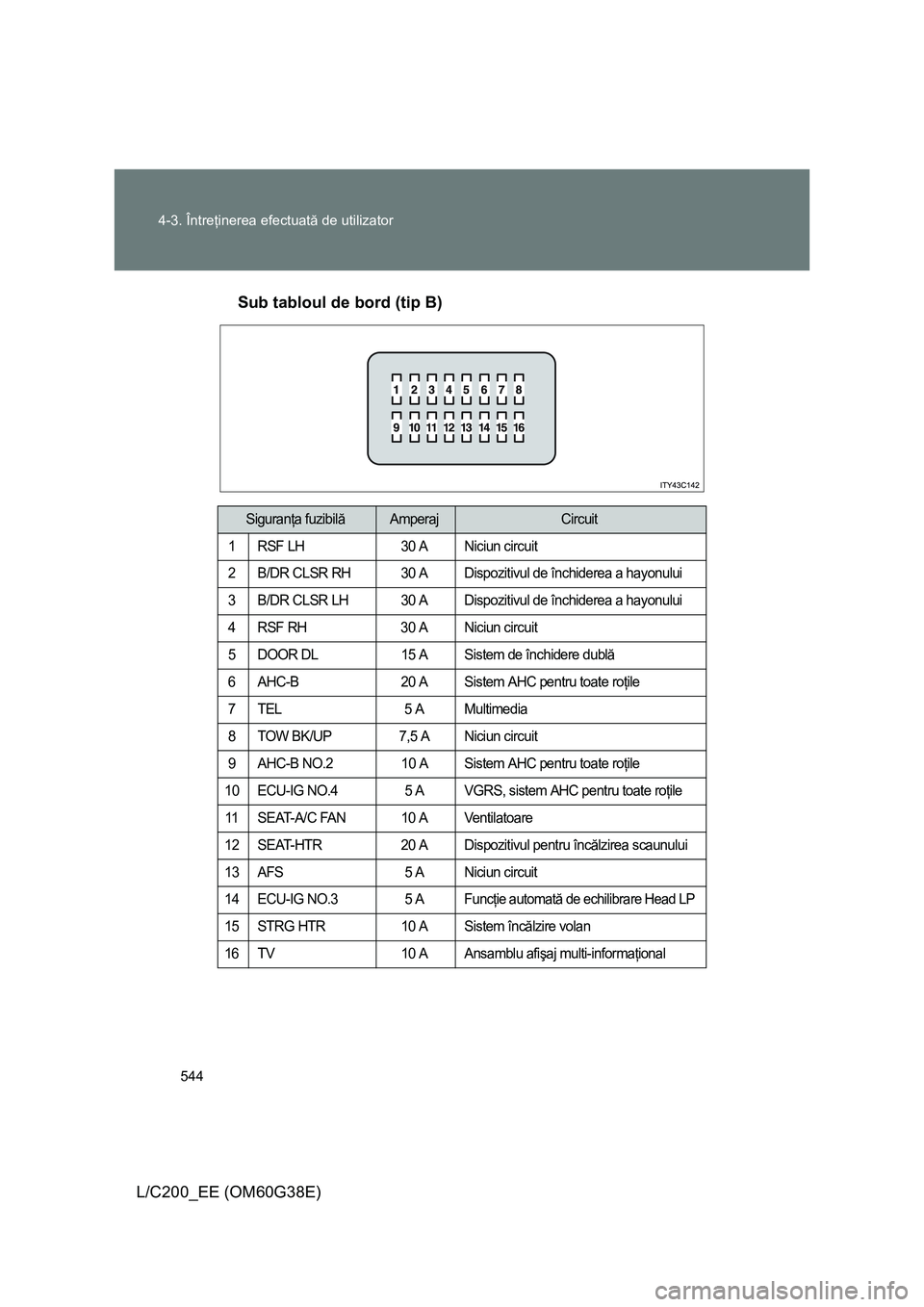

544 4-3. Întreţinerea efectuată de utilizator
L/C200_EE (OM60G38E)Sub tabloul de bord (tip B)
Siguranţa fuzibilăAmperajCircuit
1 RSF LH 30 A Niciun circuit
2 B/DR CLSR RH 30 A Dispozitivul de închiderea a hayonului
3 B/DR CLSR LH 30 A Dispozitivul de închiderea a hayonului
4 RSF RH 30 A Niciun circuit
5 DOOR DL 15 A Sistem de închidere dublă
6 AHC-B 20 A Sistem AHC pentru toate roţile
7 TEL 5 A Multimedia
8 TOW BK/UP 7,5 A Niciun circuit
9 AHC-B NO.2 10 A Sistem AHC pentru toate roţile
10 ECU-IG NO.4 5 A VGRS, sistem AHC pentru toate roţile
11 SEAT-A/C FAN 10 A Ventilatoare
12 SEAT-HTR 20 A Dispozitivul pentru încălzirea scaunului
13 AFS 5 A Niciun circuit
14 ECU-IG NO.3 5 A
Funcţie automată de echilibrare Head LP
15 STRG HTR 10 A Sistem încălzire volan
16 TV 10 A Ansamblu afişaj multi-informaţional
