2012 Seat Altea Freetrack Manual del propietario (in Spanish)

63
Puesto de conducción
Indicaciones opcionales: p.ej. las del indicador multifunción (MFA)
Indicaciones automáticas: mensajes informativos o mensajes de adver-
tencia.
En la pantalla también se muestran menús con información diversa que
le permiten efectuar múltiples ajustes: “Menús del cuadro de instru-
mentos”
Temperatura exterior:
Cuentakilómetros o indicador flexible de intervalos de servicio. 
Indicación de la marcha recomendada*
La indicación sirve para ahorrar combustible.
Fig. 39 Indicación de las
marchas
Con ayuda del indicador de marchas puede ahorrar combustible. Si la mar-
cha con la que usted circula es la correcta, junto a la indicación de marcha
aparecerá un punto. Si por contrario, circula con una marcha no adecuada,
junto al indicador de marcha aparecerá una flecha, indicándole si debe en-
granar una marcha superior o inferior. –
–
–
3
4
Aviso
La recomendación de marcha no debe ser tenida en cuenta cuando se re-
quiera una gran aceleración (por ejemplo en adelantamientos). 
Cuentakilómetros o indicador flexible de intervalos de
servicio
Cuentakilómetros
El contador izquierdo de la pantalla registra el kilometraje total recorrido
por el vehículo.
El contador derecho registra los recorridos cortos. La última posición indica
tramos de 100 m. El contador para recorridos cortos puede ponerse a cero
manteniendo pulsado durante unos segundos el botón de puesta a cero.
Indicador de intervalos de servicio
En vehículos con Servicio en función del tiempo o del kilometraje vienen ya
predeterminados unos intervalos de servicio fijos. En vehículos con Servicio
de larga duración los intervalos se calculan de forma individual.
El indicador de intervalos de servicio de su vehículo sólo le informa sobre
las fechas de los servicios que incluyen el cambio del aceite de motor. Las
fechas de todos los demás servicios como, por ejemplo, el Servicio de Ins-
pección o el cambio del líquido de frenos, se detallan en el adhesivo situa-
do en el montante de la puerta o en el Programa de Mantenimiento.
Si hay que realizar algún servicio próximamente, aparece en el cuentakiló-
metros un preaviso de servicio. Aparece el símbolo de una “llave fija” y la
indicación “km” con los kilómetros que aún puede recorrer hasta la fecha
del próximo servicio. Aproximadamente transcurridos 10 segundos cambia
esta indicación. Aparece el símbolo de un “reloj” y el número de días que
faltan hasta la fecha del próximo servicio. En la pantalla* del cuadro de ins-
trumentos aparece el siguiente mensaje: 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

64Puesto de conducción
Servicio en
[XXXX]
kmo
[XXXX]
días
Transcurridos 20 segundos después de haber conectado el encendido o de
tener el motor en marcha, se apaga el mensaje de servicio. También se pue-
de volver a la pantalla normal pulsando brevemente el botón de puesta a
cero del cuentakilómetros parcial o pulsando la tecla OK
de los mandos en
el volante.
Con el encendido conectado, puede consultar el mensaje de servicio actual
en todo momento en el menú Estado vehí. o girando el botón de reset hasta
acceder a la indicación de servicio.
En el caso de que no se haya realizado el servicio correspondiente, se vi-
sualizará el signo menos delante de los kilómetros o de los días.
Indicaciones para vehículos con Servicio de larga duración
El avance de la técnica ha hecho posible que se reduzcan considerablemen-
te los trabajos de mantenimiento. Gracias a la tecnología utilizada por SEAT,
con el Servicio de larga duración sólo hay que realizar el Servicio de Mante-
nimiento cuando el vehículo lo necesite. Su peculiaridad reside en que los
Servicios de Mantenimiento (máx. dos años) se calculan en función de las
condiciones bajo las que se utiliza el vehículo y del estilo de conducción de
cada usuario.
El preaviso de servicio aparecerá por primera vez 20 días antes de la fecha
en la que hay que realizar el servicio correspondiente. El kilometraje se re-
dondea siempre a 100 km y el tiempo a días completos. Sólo se puede con-
sultar el mensaje de servicio actual cuando se hayan recorrido 500 km des-
de el último servicio. Hasta entonces sólo se visualizan guiones.
Aviso
● Si pone usted mismo el indicador a cero, el próximo intervalo de servi-
cio se indicará al cabo de 15.000 km o de un año y no se calculará de forma
individual.
● No ponga a cero el indicador entre los intervalos de servicio; de lo con-
trario las indicaciones serán incorrectas.
● Si la batería del vehículo estuvo desembornada durante un largo perio-
do de tiempo, en los vehículos con Servicio de larga duración no se calcula-
rán los días que faltan hasta el próximo servicio. De ahí que las indicacio-
nes de los mensajes de servicio que aparecen en la pantalla del cuadro de
instrumentos puedan ser incorrectas. Tenga entonces en cuenta los interva-
los de mantenimiento máximos autorizados. 

65
Puesto de conducción
Pantalla con indicador multifunción (MFA)*
El indicador multifunción (MFA) proporciona información di-
versa sobre el viaje y el consumo.
Fig. 40 Teclas basculan-
tes A y B. Mandos en vo-
lante.
Fig. 41 Pantalla digital
del cuadro de instrumen-
tos El sistema multifunción cuenta con dos memorias automáticas:
1 -
Memoria actual y 2 - Memoria total. En la parte superior derecha
del indicador se indica la memoria seleccionada en ese momento.
Seleccionar una memoria
– Con el encendido conectado, pulse brevemente la tecla
⇒ fig. 40 A
de la palanca del limpiacristales para cambiar de
una memoria a otra o pulse la tecla A de los mandos al volan-
te ⇒ fig. 40.
Borrar una memoria
– Seleccione la memoria cuyos valores desea poner a cero.
– Mantenga pulsada la tecla A
de la palanca del limpiacristales
o la tecla A de los mandos en volante durante al menos 2 se-
gundos.
La memoria actual 1 recoge los datos de viaje y los valores de consumo
desde que se conecta el encendido hasta que se desconecta. Una vez des-
conectado el encendido, si se continúa la marcha dentro de las dos horas
siguientes, se añaden los valores nuevos a los ya memorizados. Si se inte-
rrumpe la marcha durante más de dos horas, la memoria se borrará auto-
máticamente.
La memoria total 2 recoge los datos de viaje de un número indeterminado
de trayectos (aún cuando el encendido haya estado más de dos horas des-
conectado) hasta un máximo de 19 horas y 59 minutos y 1999 km. Si se
sobrepasa uno de los valores mencionados, la memoria se borra automáti-
camente. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

66Puesto de conducción
Información del indicador multifunción (MFA)*
Fig. 42 Teclas basculan-
tes A y B. Mandos en vo-
lante.
Fig. 43 Pantalla digital
del cuadro de instrumen-
tos: indicador consumo
medio de combustible.
En el indicador multifunción (MFA), puede consultar los siguientes datos ac-
cionando la tecla basculante ⇒ fig. 42 B
de la palanca del limpiacristales: Indicaciones de las memorias
●
Velocidad de marcha
● Duración del viaje
● Velocidad media
● Recorrido
● Autonomía
● Consumo medio
● Consumo actual
● Indicador de temperatura exterior
● Aviso velocidad
Km/h - Velocidad de marcha
En la pantalla se muestra de manera digital la velocidad de marcha.
min - Duración del viaje Se indica el tiempo transcurrido desde que se conectó el encendido.
El tiempo máximo de indicación es en ambas memorias de 19 horas y 59
minutos. Si se sobrepasa este valor, la memoria correspondiente se borra
automáticamente.
Ø km/h - Velocidad media
Tras conectar el encendido, la velocidad media comienza a visualizarse tras
recorrerse aproximadamente 100 metros. Hasta ese momento aparecen
guiones en vez de un valor. Durante la marcha, el valor indicado se actuali-
za cada 5 segundos.
km - Recorrido Se indica el trayecto recorrido desde que se conectó el encendido.
El valor máximo de indicación es en ambas memorias de 1999 km. Si se so-
brepasa este valor, la memoria correspondiente se borra automáticamente. 

67
Puesto de conducción
 km - Autonomía La autonomía se calcula basándose en el contenido del depósito y en el
consumo actual. Indica cuántos kilómetros se pueden recorrer aún mante-
niendo las mismas condiciones de marcha.
Ø ltr/100km - Consumo medio
Tras conectar el encendido, el consumo medio comienza a visualizarse
⇒ fig. 43 tras recorrerse aproximadamente 100 metros. Hasta ese momento
aparecen guiones en vez de un valor. Durante la marcha, el valor indicado
se actualiza cada 5 segundos. No se indica el combustible consumido.
ltr/100km o ltr/h - Consumo actual
Se indica el consumo actual en ltr/km mientras el vehículo esté en movi-
miento o en ltr/h (litros/hora) cuando el vehículo está detenido con el mo-
tor en marcha.
Con ayuda de este indicador puede hacerse una idea de cómo influye el es-
tilo de conducción en el consumo ⇒ página 207.
Indicador de temperatura exterior
El margen de medición abarca desde -45°C hasta +58°C. A temperaturas
por debajo de +4°C, se visualiza adicionalmente el “símbolo del cristal de
hielo” y suena un “gong” si circula por encima de 20 km/h (aviso de peligro
de heladas). Este símbolo parpadea primero durante aprox. 10 segundos y
permanece encendido mientras la temperatura exterior no supere los +4°C
ó no suba por encima de 6°C si estaba encendido.
Aviso velocidad indicada
Cuando circule a la velocidad deseada, entre en el menú Modo Aviso Veloci-
dad y presione la tecla A
(Reset), el cuadro memoriza la velocidad indica-
da. Si sobrepasa la velocidad indicada , aparece un aviso de texto en la
pantalla 1)
y suena una señal acústica.
Se puede desactivar pulsando la tecla A
(Reset). La velocidad se puede cambiar con la tecla basculante
B
en pasos de 5
km/h, dentro de los 5 seg. siguientes a la memorización inicial.
ATENCIÓN
Aunque no se encienda el “símbolo del cristal de hielo”, el firme puede
estar helado. Por lo tanto, no se base exclusivamente en este indicador,
ya que podría sufrir un accidente.
Aviso
Con el vehículo parado o a velocidades muy bajas, la temperatura exterior
indicada puede ser superior a la real debido al calor emitido por el motor. 
Mensajes informativos y de advertencia en la pantalla
La pantalla informa de posibles averías mediante testigos
de control, mensajes informativos y de advertencia.
Al conectar el encendido o durante la marcha, se comprueba el estado de
determinadas funciones y componentes del vehículo. Las anomalías en el
funcionamiento se visualizan en la pantalla en forma de símbolos acompa-
ñados de un mensaje informativo o de advertencia y, dependiendo del ca-
so, incluso de una señal acústica.
Símbolos de advertencia
Hay símbolos de advertencia rojos (prioridad 1) y símbolos de advertencia
amarillos (prioridad 2). 
1)
En función de la versión del modelo, el mensaje del cuadro varía y puede ir representado,
bien por un parpadeo de la velocidad o bien por un mensaje de velocidad.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

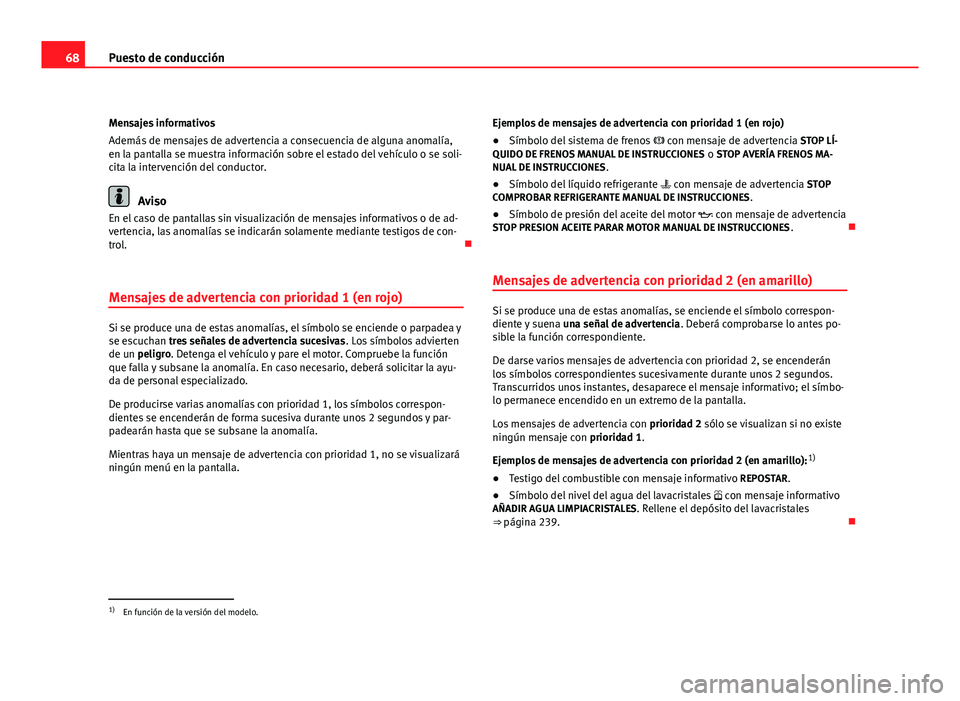

68Puesto de conducción
Mensajes informativos
Además de mensajes de advertencia a consecuencia de alguna anomalía,
en la pantalla se muestra información sobre el estado del vehículo o se soli-
cita la intervención del conductor.
Aviso
En el caso de pantallas sin visualización de mensajes informativos o de ad-
vertencia, las anomalías se indicarán solamente mediante testigos de con-
trol. 
Mensajes de advertencia con prioridad 1 (en rojo)
Si se produce una de estas anomalías, el símbolo se enciende o parpadea y
se escuchan tres señales de advertencia sucesivas . Los símbolos advierten
de un peligro. Detenga el vehículo y pare el motor. Compruebe la función
que falla y subsane la anomalía. En caso necesario, deberá solicitar la ayu-
da de personal especializado.
De producirse varias anomalías con prioridad 1, los símbolos correspon-
dientes se encenderán de forma sucesiva durante unos 2 segundos y par-
padearán hasta que se subsane la anomalía.
Mientras haya un mensaje de advertencia con prioridad 1, no se visualizará
ningún menú en la pantalla. Ejemplos de mensajes de advertencia con prioridad 1 (en rojo)
●
Símbolo del sistema de frenos  con mensaje de advertencia STOP LÍ-
QUIDO DE FRENOS MANUAL DE INSTRUCCIONES o STOP AVERÍA FRENOS MA-
NUAL DE INSTRUCCIONES .
● Símbolo del líquido refrigerante  con mensaje de advertencia STOP
COMPROBAR REFRIGERANTE MANUAL DE INSTRUCCIONES .
● Símbolo de presión del aceite del motor  con mensaje de advertencia
STOP PRESION ACEITE PARAR MOTOR MANUAL DE INSTRUCCIONES . 
Mensajes de advertencia con prioridad 2 (en amarillo)Si se produce una de estas anomalías, se enciende el símbolo correspon-
diente y suena una señal de advertencia . Deberá comprobarse lo antes po-
sible la función correspondiente.
De darse varios mensajes de advertencia con prioridad 2, se encenderán
los símbolos correspondientes sucesivamente durante unos 2 segundos.
Transcurridos unos instantes, desaparece el mensaje informativo; el símbo-
lo permanece encendido en un extremo de la pantalla.
Los mensajes de advertencia con prioridad 2 sólo se visualizan si no existe
ningún mensaje con prioridad 1.
Ejemplos de mensajes de advertencia con prioridad 2 (en amarillo): 1)
● Testigo del combustible con mensaje informativo REPOSTAR.
● Símbolo del nivel del agua del lavacristales  con mensaje informativo
AÑADIR AGUA LIMPIACRISTALES. Rellene el depósito del lavacristales ⇒ página 239. 
1)
En función de la versión del modelo.

69
Puesto de conducción
Menús del cuadro de instrumentos*
Ejemplo de utilización de los menús
Todos los menús del cuadro de instrumentos se pueden uti-
lizar según el principio aquí descrito. Los menús del cuadro
de instrumentos pueden variar en función de la versión del
modelo.
Fig. 44 Palanca del lim-
piacristales: tecla A para
confirmar opciones del
menú y tecla basculante
B para cambiar de menú
Fig. 45 Mandos en volan-
te: tecla A para confirmar
opciones del menú y tec-
las B para cambiar de
menú
Para ilustrar el uso de los menús, se muestra cómo programar una
advertencia de velocidad. Esto resulta de gran utilidad, por ejem-
plo, cuando el vehículo monta neumáticos de invierno que no es-
tán diseñados para la velocidad máxima del mismo.
1. Abrir el menú principal con la palanca del MFA
– Conecte el encendido.
– Mantenga pulsada la tecla B
durante dos segundos para vol-
ver al menú principal desde otro menú. Es posible que tenga
que repetir este procedimiento hasta que se visualice el menú
principal.
2. Abrir el menú “Configuración” con la palanca del MFA
– Para marcar una opción del menú, pulse el extremo superior o
inferior de la tecla basculante. La opción marcada se visualizará
entre dos líneas y a la derecha aparecerá además un triángulo.
– Marque el menú Configuración. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

70Puesto de conducción
–Pulse la tecla A
de la palanca del limpiacristales. Se abre el
menú Configuración
2. Acceder al menú “Configuración” con mandos en volante
– Para acceder al menú “Configuración”, pulse la tecla C
⇒ fig. 45 hasta que lo visualice en la pantalla. Ya está dentro de
este menú.
3. Abrir el menú “Neumáticos de invierno”
– Seleccione la opción Neum. invierno con la tecla B
.
– Pulse la tecla A
. Se abre el menú
Neumáticos de invierno .
4. Programar una advertencia de velocidad
– Marque con la tecla B
la opción +10 km/h o –10 km/h del me-
nú y pulse la tecla B para aumentar o reducir la velocidad que
aparece en la pantalla.
5. Activar y desactivar la advertencia de velocidad
– Seleccione con la tecla B
la opción On / Off del menú para ac-
tivar o desactivar la advertencia de velocidad. Si la advertencia
de velocidad está desactivada, en la pantalla aparecen tres
guiones ---.
6. Abandonar el menú “Neumáticos de invierno”
– Seleccione la opción Atrás del menú.
La función “Neumáticos de invierno” emite una señal óptica y acústica
cuando el vehículo alcanza la velocidad programada. Menú de ejemplo “Neumáticos de invierno”
En la pantalla
Neum. inviernoFunción
Nombre el menú visualizado
X km/hSe indica la velocidad programada actualmen-
te
o ---o aparecen guiones si la función está desacti-
vada.
On / OffSe activa o desactiva la función+10 km/hSe aumenta 10 km/h el valor programado-10 km/hSe reduce 10 km/h el valor programadoAtrásSe abandona el menú “Neumáticos de invier-
no” y se abre el último menú visualizado
Aviso
En función de la electrónica y del equipamiento del vehículo aparecerán
unos u otros de estos menús en la pantalla. 
