Luces y visibilidad
Iluminación del entorno en los retrovisores
exteriores
La iluminación del entorno en los retroviso-
res exteriores ilumina el entorno inmediato
de las puertas al subir y bajar. Se enciende al
desbloquear el vehículo, al abrir una puerta
del vehículo y al activar la función “Coming
home” o “Leaving home”. Si el equipamiento
incluye el sensor de luz, la iluminación del
entorno en los retrovisores exteriores sólo se
encenderá en la oscuridad. Aviso
● En el menú Luces & Visibilidad se puede
ajustar la duración del retraso de apagado de
los faros y se puede activar o desactivar la
función ››› pág. 50.
● Cuando l
a función “Coming home” está en-
cendida, al abrir la puerta del vehículo no se
escucha ninguna señal acústica como aviso
de que la luz aún está encendida. Pegar adhesivos en los faros o
adaptarlos
En aquellos países en los que se circula por
el lado contrario al del país de origen, la luz
de cruce asimétrica puede deslumbrar a los
vehículos que circulan en sentido contrario.
Por este motivo si se circula por el extranjero
hay que pegar adhesivos en los faros o adap-
tarlos. La dirección de los faros puede adaptarse en
el cuadro de instrumentos en el submenú
Luz
turista del menú Configuración ››› pág. 54 .
En lo s

vehículos cuyos faros no puedan ajus-
tarse desde el menú hay que cubrir determi-
nadas zonas de los cristales de los faros con
adhesivos o adaptarlos en un taller especiali-
zado. Encontrará más información en un ta-
ller especializado. SEAT recomienda que acu-
da a un servicio técnico. Aviso
El uso de la opción Luz turista y de los adhesi-
vos en los faros sólo está permitido si se van a utilizar durante un breve espacio de tiempo.
Si se desea modificar la orientación de los fa-
ros de forma permanente, habrá que acudir a
un taller especializado. SEAT recomienda acu-
dir para ello a un servicio técnico. Regulación del alcance de las luces,
iluminación de los instrumentos y los
mandos
Fig. 62
Al lado del volante: reguladores de la
iluminación de los instrumentos y los man-
dos 1 y del alcance de las luces
2 .
1
Iluminación de los instrumentos y los
mandos
Con las luces encendidas se puede regular la
intensidad de la luz de los instrumentos y los
mandos girando el mando ››› fig. 62 1 .
2 Regulación del alcance de las luces
La regulación del alcance de las luces
››› fig. 62 2 se adapta según el valor del haz
luminoso del faro al estado de carga del ve-
hículo. Con ello el conductor tiene la mejor
visibilidad posible y no deslumbra a quien
circula en sentido contrario ››› .
Los faros sólo pueden ajustarse estando la
luz de cruce encendida. »
85
Datos técnicos
Consejos
Manejo
Seguridad

Manejo
●
Cambie las escobillas limpiacristales siem-
pre que estén dañadas o gastadas y no lim-
pien lo suficiente el parabrisas. CUIDADO
Si se han producido heladas, compruebe si
las escobillas se han helado antes de poner
en marcha el limpiaparabrisas. Si hace frío, al
estacionar el vehículo puede ser de ayuda co-
locar el limpiaparabrisas en posición de ser-
vicio ››› pág. 89
. Testigo de controlSe ilu-
minaPosible causaSolución 
Nivel del líquido
limpiacristales de-
masiado bajo.Reponga el depósito
del líquido limpiacris-
tales en cuanto tenga
oportunidad de hacer-
lo
››› pág. 246. Al conectar el encendido se iluminan durante
unos segundos algunos testigos de adver-
tencia y de control mientras se realiza un
control de la función. Se apagan transcurri-

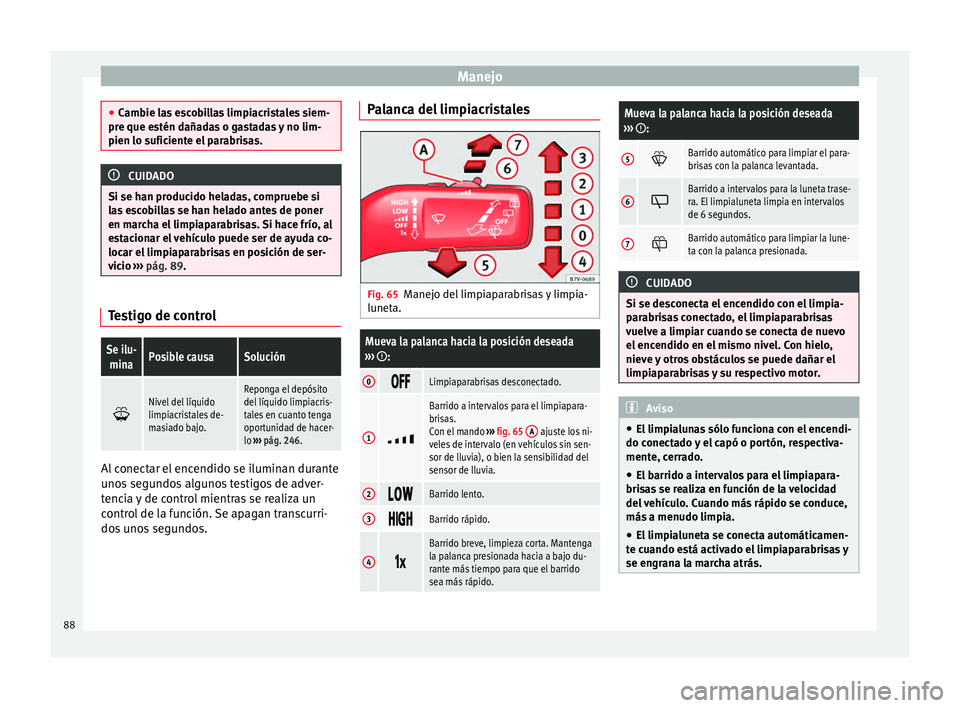

dos unos segundos. Palanca del limpiacristales
Fig. 65
Manejo del limpiaparabrisas y limpia-
luneta.
Mueva la palanca hacia la posición deseada
››› :
0 Limpiaparabrisas desconectado.
1

Barrido a intervalos para el limpiapara-
brisas.
Con el mando
››› fig. 65 A
ajuste los ni-
veles de intervalo (en vehículos sin sen-
sor de lluvia), o bien la sensibilidad del
sensor de lluvia.
2 Barrido lento.
3
Barrido rápido.
4

Barrido breve, limpieza corta. Mantenga
la palanca presionada hacia a bajo du-
rante más tiempo para que el barrido
sea más rápido.
Mueva la palanca hacia la posición deseada
››› :
5 Barrido automático para limpiar el para-
brisas con la palanca levantada.
6
Barrido a intervalos para la luneta trase-
ra. El limpialuneta limpia en intervalos
de 6 segundos.
7
Barrido automático para limpiar la lune-
ta con la palanca presionada.
CUIDADO
Si se desconecta el encendido con el limpia-
parabrisas conectado, el limpiaparabrisas
vuelve a limpiar cuando se conecta de nuevo
el encendido en el mismo nivel. Con hielo,
nieve y otros obstáculos se puede dañar el
limpiaparabrisas y su respectivo motor. Aviso
● El limpialunas sólo funciona con el encendi-
do conectado y el capó o portón, respectiva-
mente, cerrado.
● El barrido a intervalos para el limpiapara-
brisas se realiza en función de la velocidad
del vehículo. Cuando más rápido se conduce,
más a menudo limpia.
● El limpialuneta se conecta automáticamen-
te cuando está activado el limpiaparabrisas y
se engrana la marcha atrás. 88

Manejo
Levantar y recoger los brazos portaescobillas
del parabrisas
● Ponga los brazos del limpiaparabrisas en
posición de servicio ››› .
● Agarre los brazos del limpiaparabrisas sólo
por la zona donde va fijada la escobilla. CUIDADO
● Para evitar daños en el capó del motor y en
los brazos del limpiaparabrisas, recójalos só-
lo en la posición de servicio.
● Antes de comenzar la marcha, hay que ba-
jar siempre los brazos del limpiaparabrisas. Sensor de lluvia*
Fig. 67
Palanca del limpiaparabrisas: ajustar
el sensor de lluvia A . Fig. 68
Superficie sensible del sensor de llu-
via. El sensor de lluvia activado controla por sí
mismo los intervalos del limpiaparabrisas en
función de la cantidad de lluvia
››› . La sen-
sibilidad del sensor de lluvia se puede ajus-
tar manualmente. Barrido manual ››› pág. 88.
Pulse la palanca a la posición deseada
››› fig. 67 :
Sen sor de l
luvia desactivado.
Sensor de lluvia activo; barrido automáti-
co si es necesario.
Ajustar la sensibilidad del sensor de llu-
via
– Ajustar el mando hacia la derecha: ni-
vel de sensibilidad alto.
– Ajustar el mando hacia la izquierda: ni-
vel de sensibilidad bajo.
Tras desconectar el encendido y volver a co-
nectarlo, el sensor de lluvia permanece acti- 0 1
A vado y funciona de nuevo cuando el limpia-
parabrisas está en la posición
1 y se circula
a más de 4 km/h (2 mph).
Comportamiento modificado del sensor de
lluvia
Las posibles causas de anomalías e interpre-
taciones erróneas en la zona de la superficie
sensible
›
›› fig. 68
del sensor de lluvia son,
entre otras:
● Escobillas dañadas: una película de agua
en las escobillas dañadas puede alargar el
tiempo de activación, disminuir los interva-
los de lavado o provocar un barrido rápido y
continuado.
● Insectos: la presencia de insectos puede
causar la activación del limpiaparabrisas.
● Sal en las calles: en invierno la sal que se
tira en las calles puede provocar un barrido
exageradamente largo con el parabrisas casi
seco.
● Suciedad: el polvo seco, la cera, el recubri-
miento de los cristales (efecto loto) o los res-
tos de detergente (túnel de lavado) pueden
disminuir la efectividad del sensor de lluvia o
hacer que reaccione más tarde, más despa-
cio o que no funcione.
● Grieta en el parabrisas: el impacto de una
piedra desencadena un ciclo único de barri-
do con el sensor de lluvia conectado. A conti-
nuación el sensor de lluvia detecta la reduc-
ción de la superficie sensible y se ajusta.
90

Luces y visibilidad
Según el tamaño del impacto de la piedra el
comportamiento del sensor puede variar. ATENCIÓN
Es posible que el sensor de lluvia no detecte
la lluvia de modo suficiente y active el limpia-
parabrisas.
● En caso necesario conecte el limpiaparabri-
sas de forma manual cuando el agua dificulte
la visibilidad en el parabrisas. Aviso
● Limpie regularmente la superficie sensible
del sensor de lluvia y compruebe posibles da-
ños en las escobillas ››› fig. 68 (flecha).
● Par
a retirar ceras y recubrimientos se reco-
mienda el uso de un detergente para cristales
con alcohol. Retrovisor
Introducción al tema ATENCIÓN
El espejo retrovisor antideslumbrante auto-
mático contiene un líquido electrolítico que
puede salir en caso de rotura del espejo. Este
puede irritar la piel, los ojos y los órganos
respiratorios. ●
El líquido electrolítico puede irritar la piel,
los ojos y los órganos respiratorios, especial-
mente en personas con asma u otras enfer-
medades. Procure que entre suficiente aire
fresco y salga del vehículo en caso de que no
sea posible abrir todas las puertas y venta-
nas.
● En caso de contacto de los ojos o la piel con
el líquido electrolítico, lave como mínimo du-
rante 15 minutos con agua abundante y acu-
da al médico.
● En caso de contacto de los zapatos y la ro-
pa con el líquido electrolítico lave como míni-
mo durante 15 minutos con agua abundante.
Antes de utilizarlos de nuevo, lave los zapa-
tos y la ropa.
● En caso de ingesta de líquido electrolítico,
lávese la boca con abundante agua durante
15 minutos como mínimo. No intente vomitar
si no es por recomendación del médico. Pida
ayuda médica de inmediato. CUIDADO
En caso de rotura de un espejo retrovisor anti-
deslumbrante automático podría salir un lí-
quido electrolítico. Este líquido ataca las su-
perficies de plástico. Por ello, límpielo lo an-
tes posible con una esponja húmeda, por
ejemplo. Retrovisor interior
Fig. 69
Retrovisor antideslumbrante manual. Fig. 70
Retrovisor interior antideslumbrante
automático. El conductor debe ajustar siempre el retrovi-
sor interior de modo que permita una visibili-
dad suficiente hacia atrás a través de la lune-
ta trasera.
»
91
Datos técnicos
Consejos
Manejo
Seguridad

Manejo
Retrovisor antideslumbrante manual
● Posición básica: coloque la palanquita del
borde inferior del espejo mirando hacia ade-
lante.
● Para oscurecer el retrovisor, tire de la pa-
lanca hacia atrás ››› fig. 69 .
R etr
ovisor antideslumbrante automático
Leyenda de fig. 70:
Testigo de control
Mando
Sensor para detectar la incidencia de luz
Esta función se puede activar y desactivar
pulsando el mando del retrovisor interior
››› fig. 70 2 . Cuando está activada, se ilumi-
na el testigo 1 .
Estando el encendido conectado, el sensor 3 coloca
automáticamente el retrovisor inte-
rior en po s

ición antideslumbrante depen-
diendo de la incidencia de la luz de atrás.
La función antideslumbrante automática se
desactiva cuando está engranada la marcha
atrás o las luces interiores o de lectura están
encendidas. Aviso
Si se obstaculiza o se detiene la incidencia de
la luz en el sensor, por ejemplo, con la persia-
nilla parasol, el retrovisor interior con función 1
2
3 antideslumbrante automática no funciona a
la perfección.
Retrovisores exteriores
Fig. 71
En la puerta del conductor: mando de
los retrovisores exteriores.Gire el mando a la posición deseada: 
Plegado eléctrico de los retrovisores exteriores
››› . 
Encienda la calefacción de los retrovisores ex-
teriores. Sólo se calientan si la temperatura
ambiental está por debajo de +20 °C (+68 °F).

Ajuste el retrovisor exterior izquierdo girando
el mando hacia adelante, atrás, derecha o iz-
quierda.

Ajuste el retrovisor exterior derecho girando el
mando hacia adelante, atrás, derecha o iz-
quierda.
Gire el mando a la posición deseada: 
Posición cero. Retrovisor exterior desplegado,
calefacción del retrovisor exterior apagada,
ningún ajuste del retrovisor exterior posible.
Ajuste sincronizado de los retrovisores
exteriores
● Seleccione en el menú Ajustes - Confort si
los espejos retrovisores exteriores deben
ajustarse de forma sincronizada ››› pág. 50.
● Gir e el

mando hasta la posición L.
● Ajus

te el retrovisor exterior izquierdo. El re-
trovisor derecho se ajustará simultáneamen-
te (de forma sincronizada).
● Si fuera necesario, corrija el ajuste del re-
trovisor del lado derecho: gire el mando has-
ta la posición R .
R

etrovisor exterior antideslumbrante
automático en el lado del conductor
El retrovisor exterior antideslumbrante auto-
mático se controla junto con el retrovisor in-
terior antideslumbrante automático
››› pág. 92.
Memoriz

ar los ajustes de marcha atrás del
retrovisor exterior del acompañante
● Seleccione la llave del vehículo en la que
debe memorizarse el ajuste.
● Desbloquee el vehículo con esta llave.
92

Transportar y equipamientos prácticos
●
Fije siempre los objetos con cuerdas o cin-
tas de sujeción adecuadas para que no pue-
dan desplazarse a la zona de los airbags
frontales o laterales en caso de frenazo re-
pentino o de accidente.
● Guarde los objetos en el interior del vehícu-
lo de modo que durante la marcha no puedan
desplazarse a la zona de los airbags.
● Durante la marcha mantenga siempre los
compartimentos portaobjetos cerrados.
● Todos los objetos deben sacarse del cojín
del asiento del acompañante cuando este se
encuentre abatido. El respaldo del acompa-
ñante abatido presiona los objetos pequeños
y ligeros, siendo reconocidos por el sensor de
peso de la banqueta, el cual transmite falsa
información al dispositivo de control del air-
bag.
● Mientras el respaldo del asiento del acom-
pañante esté abatido, el airbag frontal debe
permanecer desconectado y el testigo PAS-
SENGER AIRBAG OFF  iluminado.
● Los objetos sujetos nunca deben hacer que
los ocupantes tomen una posición de asiento
incorrecta.
● Si los objetos sujetos bloquean un asiento,
este no debe ser ocupado ni utilizado por nin-
guna persona. ATENCIÓN
El comportamiento de la marcha y la capaci-
dad de frenado cambian al transportar obje-
tos pesados y de gran volumen. ●
Adecue la velocidad y el estilo de conduc-
ción a las condiciones de visibilidad, de la
calzada, al tráfico y a la climatología.
● Acelere con suavidad y con especial cuida-
do.
● Evite las frenadas bruscas y las maniobras
repentinas.
● Frene con algo más de antelación. Transporte de la carga
Guarde todos los objetos en el vehículo de
forma segura
● Distribuya las cargas en el vehículo, en el
techo y en el remolque de la manera más uni-
forme posible.
● Transporte los objetos pesados lo más ade-
lante posible en el maletero y encastre los
respaldos del asiento en posición vertical.
● Asegure los objetos que transporta en el
maletero fijándolos con cintas adecuadas a
las anillas de amarre ››› pág. 106 .
● Adec ue el
alcance de los faros ››› pág. 80.
● Adapt

e la presión de inflado en función de
la carga. Observe el adhesivo de la presión
de inflado ››› pág. 251
.
● En vehículos con indicador de la presión de
neumáticos ajuste el nuevo estado de carga
››› pág. 190. CUIDADO
Los filamentos eléctricos de la luneta térmica
pueden deteriorarse por el roce de objetos
transportados sobre la bandeja. Aviso
Tenga en cuenta la información para la carga
de un remolque ››› pág. 193 y el portaequipa-
jes de techo ››› pág. 117. Conducir con el portón trasero abierto
Conducir con el portón trasero abierto encie-
rra un peligro especial. Fije todos los objetos
y el portón trasero abierto correctamente y
tome las medidas adecuadas para reducir la
entrada de gases tóxicos.
ATENCIÓN
Conducir con el portón trasero desbloqueado
o abierto puede causar graves lesiones.
● Conduzca siempre con el portón trasero ce-
rrado.
● Fije todos los objetos en el vehículo de for-
ma segura. Los objetos que vayan sueltos po-
drían caer del vehículo y dañar a otros vehí-
culos.
● Conduzca con cuidado y aumente las pre-
cauciones. » 105
Datos técnicos
Consejos
Manejo
Seguridad

ConducciónPar-
padeaPosible causaSolución 
(rojo)
Anomalía en el
bloqueo electróni-
co de la columna
de dirección.  ¡No siga conducien-
do!
Solicite ayuda de per-
sonal especializado. 
(amari-
llo)
Columna de direc-
ción retorcida.Gire el volante en vai-
vén ligeramente.
Columna de direc-
ción no desblo-
queada o bloquea-
da.
Extraiga la llave del
contacto y vuelva a co-
nectar el encendido.
Asimismo, tenga en
cuenta los mensajes en
la pantalla del cuadro
de instrumentos.
No siga conduciendo, si
la columna de dirección
sigue bloqueada tras
conectar el encendido.
Solicite la ayuda de
personal especializado. Al conectar el encendido se iluminan durante
unos segundos algunos testigos de adver-
tencia y de control mientras se realiza un
control de la función. Se apagan transcurri-
dos unos segundos.
ATENCIÓN
Tenga en cuenta las advertencias de seguri-
dad ››› en Testigos de control y de adver-
tencia de la pág. 50. Información referente a la dirección
Bloqueo electrónico de la columna de la
dirección
Vehículos con Keyless Access: la columna de
dirección se bloquea cuando se abre la puer-
ta del conductor con el encendido desconec-
tado. Para ello el vehículo tiene que estar de-
tenido y, dado el caso, la palanca selectora
en la posición P
.
Si abr
e primero la puerta del conductor y lue-
go desconecta el encendido, el bloqueo elec-
trónico de la columna de la dirección se acti-
vará a través de la llave de encendido o del
sensor integrado en la maneta de la puerta.
Bloqueo mecánico de la dirección
Para dificultar un posible robo del vehículo,
se recomienda bloquear la dirección antes de
abandonarlo.
Bloquear la direcciónDesbloquear la direc-
ción
Aparcar el vehículo
››› pág. 146.Gire un poco el volante pa-
ra descargar el bloqueo de
la dirección.
Retire la llave de encendi-
do.Introduzca la llave en el
contacto.
Gire un poco el volante
hasta oír cómo se bloquea
la dirección.Mantenga el volante en
esa posición y conecte el
encendido. Dirección electromecánica
En vehículos con dirección electromecánica,
la dirección asistida se ajusta automática-
mente en función de la velocidad, el par de
giro de la dirección y el ángulo de giro de las
ruedas. La dirección electromecánica sólo
funciona con el motor en marcha.
Si la dirección asistida no funciona correcta-
mente o no funciona en absoluto, tendrá que
aplicar bastante más fuerza de lo habitual
para girar el volante.
Sistema de asistencia de contravolante
El sistema de asistencia de contravolante
asiste al conductor en situaciones críticas.
Para ello, fuerzas de dirección adicionales
asisten al conductor al hacer contravolante.
ATENCIÓN
El sistema de asistencia de contravolante,
conjuntamente con el ESC, asiste al conduc-
tor a dirigir el vehículo en situaciones de con-
ducción críticas. En cualquier caso es el con-
ductor el que debe dirigir el vehículo. El siste-
ma de asistencia de contravolante no guía el
vehículo. 141
Datos técnicos
Consejos
Manejo
Seguridad

Sistemas de asistencia al conductor
Si sigue acercándose al obstáculo cuando la
señal se escuche ininterrumpidamente, el
sistema ya no estará en condiciones de me-
dir la distancia.
Los sensores de los parachoques emiten y re-
ciben ultrafrecuencias. Durante la duración
de las ultrafrecuencias (envío, reflexión en el
obstáculo y recepción), el sistema calcula
continuamente la separación entre el para-
golpes y el obstáculo. ATENCIÓN
El control de la distancia de aparcamiento y el
sistema de aparcamiento óptico no pueden
reemplazar la atención del conductor.
● Los sensores tienen ángulos muertos en
los que no pueden detectar objetos ni perso-
nas.
● Observe siempre el entorno del vehículo,
ya que los sensores no siempre detectan a ni-
ños pequeños, animales u objetos.
● La superficie de determinados objetos y
vestidos no reflejan las señales de los senso-
res del controlador de la distancia de aparca-
miento. El sistema no detecta, o bien lo hace
defectuosamente, dichos objetos y personas
que lleven el tipo de vestimenta mencionado.
● Las fuentes externas de sonido pueden in-
fluir en las señales de los sensores del con-
trolador de la distancia de aparcamiento. En
este caso, en determinadas circunstancias no
se reconocerá ni personas ni objetos. CUIDADO
● En determinadas circunstancias, los senso-
res no detectan objetos tales como lanzas de
remolque, barras finas, cercas, postes, árbo-
les y portones abiertos, por lo que existe el
peligro de dañar el vehículo.
● Aunque el control de la distancia de aparca-
miento detecte y avise de la presencia de un
obstáculo, si este es demasiado alto o bajo,
al aproximarse al mismo podría desaparecer
del ángulo de medición de los sensores y el
sistema dejaría de indicarlo. Por tanto, tam-
poco se le avisará sobre estos objetos. Si se
ignora la advertencia del sistema de control
de aparcamiento, pueden producirse daños
considerables en el vehículo.
● Los sensores del paragolpes pueden dañar-
se o desajustarse, por ejemplo, al aparcar.
● Para que el sistema funcione correctamen-
te, mantenga los sensores del paragolpes
limpios, libres de hielo y nieve y sin cubrir
con adhesivos u otros objetos.
● Al limpiar los sensores con un aparato de
limpieza de alta presión o a vapor, rocíe los
sensores sólo brevemente y mantenga siem-
pre una distancia superior a 10 cm (4 pulga-
das). Aviso
Las fuentes acústicas pueden provocar avisos
erróneos del control de distancia de aparca-
miento, por ejemplo, un asfalto rugoso, ado-
quines o el ruido de otros vehículos. Control de la distancia de
aparcamiento*
Fig. 137
Detalle de la consola central: tecla
para conectar o desconectar el control de la
distancia de aparcamiento. Fig. 138
Sensores del control de aparcamien-
to en el paragolpes delantero. El control de la distancia de aparcamiento
asiste al conductor al aparcar y al maniobrar.
Si el vehículo se acerca a un obstáculo, se
escucha una señal acústica intermitente.
»
171Datos técnicos
Consejos
Manejo
Seguridad
